GB 20041.24-2009
基本信息
标准号： GB 20041.24-2009
中文名称：电缆管理用导管系统 第24部分：埋入地下的导管系统的特殊要求
标准类别：国家标准(GB)
标准状态：现行
发布日期：2009-05-06
出版语种：简体中文
下载格式：.rar .pdf
下载大小：3134648
标准分类号
标准ICS号：电气工程>>电工器件>>29.120.10导线管
中标分类号：电工>>电气设备与器具>>K65其他电气器具
关联标准
采标情况：IDT IEC 61386-24:2004
出版信息
出版社：中国标准出版社
页数：16页
标准价格：18.0 元
计划单号：20072183-Q-604
出版日期：2010-02-01
相关单位信息
首发日期：2009-05-06
起草人：罗怀平、单朝兰、林少全、宋波、黄伟玲、唐念恩、李立新、周晓清、张婵兰
起草单位：中国电器科学研究院、杭州鸿雁电器有限公司、广东联塑科技实业有限公司等
归口单位：全国电器附件标准化技术委员会
提出单位：中国电器工业协会
发布部门：中华人民共和国国家质量监督检验检疫总局 中国国家标准化管理委员会
主管部门：中国电器工业协会
标准简介
GB/T20041.1-2005的本章由下述内容替代:本部分规定了对埋入地下的导管系统(包括导管和导管配件)的要求和试验,这些导管系统包括了用以保护和管理电气装置或通信系统里的绝缘导线和/或电缆的导管和导管配件。本标准适用于金属、非金属和复合材料导管系统,包括端接这些导管系统的螺纹的和非螺纹的导管接口。 GB 20041.24-2009 电缆管理用导管系统 第24部分：埋入地下的导管系统的特殊要求 GB20041.24-2009 标准下载解压密码：www.bzxz.net
标准图片预览
标准内容

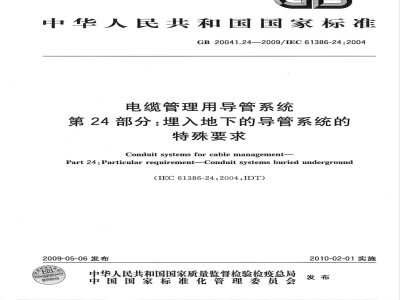

ICS 29.120.10
中华人民共和国国家标准
GB20041.24—2009/IEC61386-24:2004电缆管理用导管系统
第24部分：埋入地下的导管系统的特殊要求
Conduitsystemsforcablemanagement-Part 24 : Particular requirement-Conduit systems buried underground(IEC61386-24:2004,IDT)
2009-05-06发布
中华人民共和国国家质量监督检验检疫总局收码防价
中国国家标准化管理委员会
2010-02-01实施
规范性引用文件
一般要求
试验的一般条件
标志和文件
机械性能
电气性能·
热性能
火焰效应·
外部影响
15电磁兼容性
附录A（规范性附录）
附录B（规范性附录）
导管系统的分类代码
材料厚度的测定
GB20041.24—2009/IEC61386-24:2004本部分的全部技术内容为强制性。前言
GB20041《电缆管理用导管系统》分为2部分：—第1部分：通用要求（GB/T20041.1）第2部分：特殊要求（GB20041.21～20041.24）?第21部分：刚性导管系统的特殊要求第22部分：可弯曲导管系统的特殊要求?第23部分：柔性导管系统的特殊要求第24部分：埋入地下的导管系统的特殊要求GB20041.24——2009/IEC61386-24：2004本部分为GB20041的第24部分。本部分应与GB/T20041.1一2005配合使用。本部分等同采用IEC61386-24：2004(第1版)《电缆管理用导管系统第24部分：埋人地下的导管系统的特殊要求》。
本部分的附录A、附录B是规范性附录。本部分由中国电器工业协会提出。本部分由全国电器附件标准化技术委员会归口。本部分起草单位：中国电器科学研究院、杭州鸿雁电器有限公司、广东联塑科技实业有限公司、佛山高明顾地塑胶有限公司、广东出人境检验检疫局。本部分主要起草人：罗怀平、单朝兰、林少全、宋波、黄伟玲、唐念恩、李立新、周晓清、张婵兰。1范围
GB20041.24—2009/IEC61386-24:2004电缆管理用导管系统
第24部分：理埋入地下的导管系统的特殊要求
GB/T20041.1—2005的本章由下述内容替代：本部分规定了对理埋入地下的导管系统（包括导管和导管配件）的要求和试验，这些导管系统包括了用以保护和管理电气装置或通信系统里的绝缘导线和/或电缆的导管和导管配件。本标准适用于金属、非金属和复合材料导管系统，包括端接这些导管系统的螺纹的和非螺纹的导管接口。2规范性引用文件
下列文件中的条款通过本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。GB/T20041.1—2005的本章作下述修改后适用：GB/T17194不适用
GB17466—1998不适用
增加：
GB/T4217—2001流体输送用热塑性塑料管材公称外径和公称压力（eqvISO161-1：1996）GB/T1804—2000
一般公差未注公差的线性和角度尺寸的公差（eqvISO2768-1：1989）3定义
GB/T20041.1—2005的本章适用。4般要求
GB/T20041.1—2005的本章适用。5试验的一般条件
GB/T20041.1—2005的本章适用。6分类
GB/T20041.1一2005的本章作下述修改后适用。修改：
注：附录A不适用。
6.1按机械性能分类
替代：
6.1.1耐压力
6.1.1.1250型（代码250）
注：按6.1.1.1分类的导管系统预计带附加保护措施来安装，这些附加保护措施在相关的国家规范中规定。1
GB20041.24-2009/IEC61386-24:20046.1.1.2450型（代码450）
注：按6.1.1.2分类的导管系统预计不带附加保护措施地直接埋人地下。6.1.1.3750型（代码750）下载标准就来标准下载网
注：按6.1.1.3分类的导管系统预计不带附加保护措施地直接埋人地下。6.1.2耐冲击
6.1.2.1轻型(代码L)
6.1.2.2普通(代码N)
6.1.3抗弯曲
6.1.3.1刚性
6.1.3.2柔性
6.2按温度分类
不适用。
标志和文件
GB/T20041.1
7.1增加：
2005的本章作
此外，导管应标①
述修改后适
a）按6.1.2分类的代码\L”或
b）按6.1.1
7.1.1不适用
增加：
的代码“250
7.1.101导管应粮据
7.1要求进
1m，不超过3m。
7.3和7.4不适用。
7.6增加：
在注3后增加：
注4：正在考虑替代
增加：
7.101制造商在其资料
另外，对于按6.1.1.
技术法规的话)。
8尺寸
替代：
这介代码应标在紧跟按a)标出的代码之后。识应沿寿
管全长按固定的间隔进行间隔最适宜为是供正确的、安全安装霜使用所需的所有信息。分类的导管系统，制造商应提供安装保护措施的说明书（如果有相应的国家导管尺寸宜优先依照表101的要求。最小内径合格与否，通过测量同一截面上二个垂直直径并计算平均值来检查。外径合格与否，使用环形规或其他适当的方法来检查。9结构
除下述内容外，GB/T20041.1一2005的本章适用：9.3和9.4不适用。
10机械性能
GB/T20041.1一2005的本章作下述修改后适用：2
10.1.4替代：
是否合格，通过10.2～10.4的试验检查。10.2压力试验
替代：
10.2.1导管要经受压力试验。
注：配件的压力试验正在考虑中。GB20041.24-—2009/IEC61386-24:2004含有非金属材料的导管的试验要在其制造10d后再开始试验。10.2.2试样长度为（200土5)mm。10.2.3试验前，要按第8章的规定测量试样的外径和内径。10.2.4试样被压在二块最小尺寸为100mm×-220=mm×15mm的遍平钢板间，试样的长边对着钢板的长边220mm。按（15土0
平均值的5%。
m/的速度压试样，在垂直湾曲处记录的负载相当于试样原来内径施加的压力应至少为：
10.2.5当达到5%变形射
对于依据1G的导管为250N
-对于依据
对于依摄
注：变形量按
2的导管，为450N
.3的导管，为750N
并算，但测量外径已足够。在有怀疑的情况下需要测量内径。10.2.6试验后，内
侧和外侧之间应没有证光线或水进人的裂纹。10.3冲击试验
替代：
10.3.1用图酬示试验装置对12根备长(200士5)mm的导管试样或导管配件进行冲击试验。导管单独避行试验。
配件装在导管上进行试验。
注1：若有需要：
注2：重锤质量
10.3.2试验装置
试样放人温度
在不影响试验结果
果的条件下调整试验用导管配件母加导向支架
放在稳固的平面
居肚1）℃的冷冻箱内2元
从冷冻箱里取出
放在图101所示的.V形座上
重锤落下冲击每个释以次，从冷冻箱取出试样到完成冲击之间的时间怀要超过10S，能量值如表102的规定。
向导管配件的最弱点上进得冲击但导管入口的5mm范围内不进行冲击。导管试样的冲击点为其长度的中点。
10.3.3试验后，试样达到（20士5）时，试样在垂直位置上，能在自重且无初速的情况下，将10.4.3条中规定的适当的球通过导管。不能有破裂的迹象，或者在内侧和外侧之间不能有任何让光线或水进人的裂纹。
12个试样中至少有9个应通过本试验。10.4弯曲试验
替代：
10.4.1用可弯曲导管来进行本试验。10.4.2用6根长度合适的试样来进行本试验，3根试样在室温下进行试验，另3根在（一5士1）℃下进行试验。
对于一5℃下的试验，试样要在冷冻箱内放2h。试验装置由图102所示的装置构成，弯曲导管的半径为制造商规定的最小弯曲半径。3
GB20041.24--2009/IEC61386-24：2004试样的一端用一个合适的设备固定在试验装置上，然后把试样弯曲成接近90°角。对于放在冷冻箱里的试样，要在从冷冻箱取出的10s内进行弯曲。10.4.3试验期间，试样不应被压扁。是否合格，利用直径等于制造商声明的试样最小内径（95+）%的球是否能通过弯绕在试验装置上的试样来检查。
10.5、10.6、10.7和10.8不适用。电气性能
除下述内容外，GB/T20041.1一2005的本章适用：11.1～11.3正在考虑中。
12热性能
GB/T20041.1—2005的本章不适用。13火焰效应
除下述内容外，GB/T20041.12005的本章适用：13.1.2正在考虑中。
外部影响
GB/T20041.1—2005的本章适用。15
电磁兼容性
GB/T20041.1—2005的本章适用。表101导管直径
标称尺寸
标称外径
最小内径
标称尺寸
注：标称外径依据GB/T421F
外径(OD)公差如下：
最小OD：标称外径
最大OD：标称外
最小内径：标称外際
导管的标称尺寸
91~140
标称外径
表101（续）
GB20041.24—2009/IEC61386-24:2004公差
6/018×公称外径值）四舍五人到0.1mm。33
表102
冲击试验能量值
重锤质量
g(+i)%
重铺质量
最小内径
警下高度
GB20041.24—2009/IEC61386-24:2004包
公差按GB/T1804的m级
框架；
一支承杆；
分度尺；
导向支架；
一重锤头；
—120°V形座；
一钢座。
注：设计时可不受本图限制，但须符合图示尺寸要求。图101冲击试验装置
试样；
弯曲圆筒的中心；
底座；
导管用导块。
图102
GB20041.24—2009/IEC61386-24:2004弯曲试验装置
GB20041.24—2009/IEC61386-24:2004附录A
(规范性附录）
导管系统的分类代码
GB/T20041.1—2005的本附录不适用。附录B
(规范性附录）
材料厚度的测定
GB/T20041.1—2005的本附录适用。8
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
