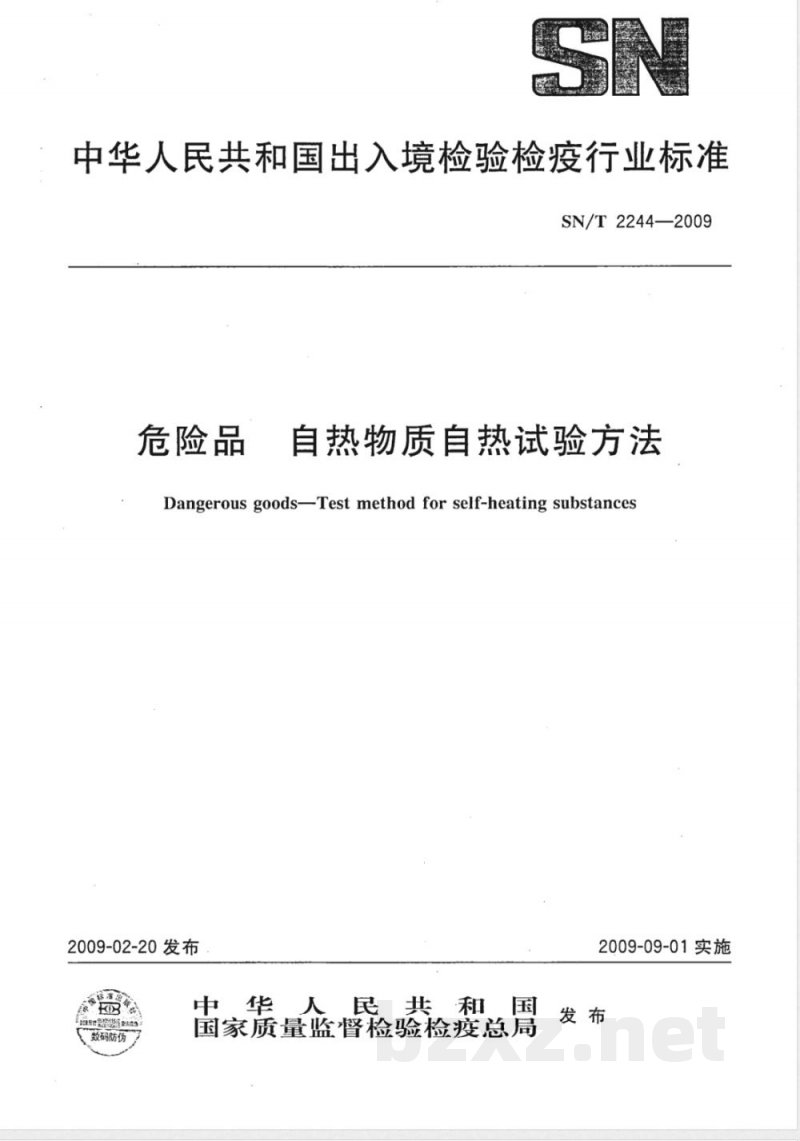

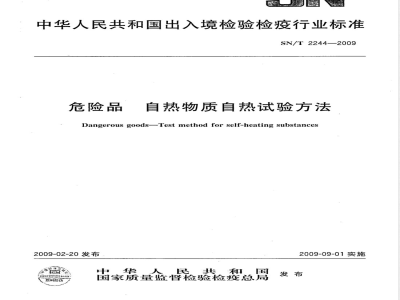

中华人民共和国出入境检验检疫行业标准SN/T2244—2009
危险品
自热物质自热试验方法
Dangerous goodsTest method for self-heating substances2009-02-20发布
中华人民共和国
数码防伪bzxZ.net
国家质量监督检验检疫总局
2009-09-01实施
SN/T2244—2009

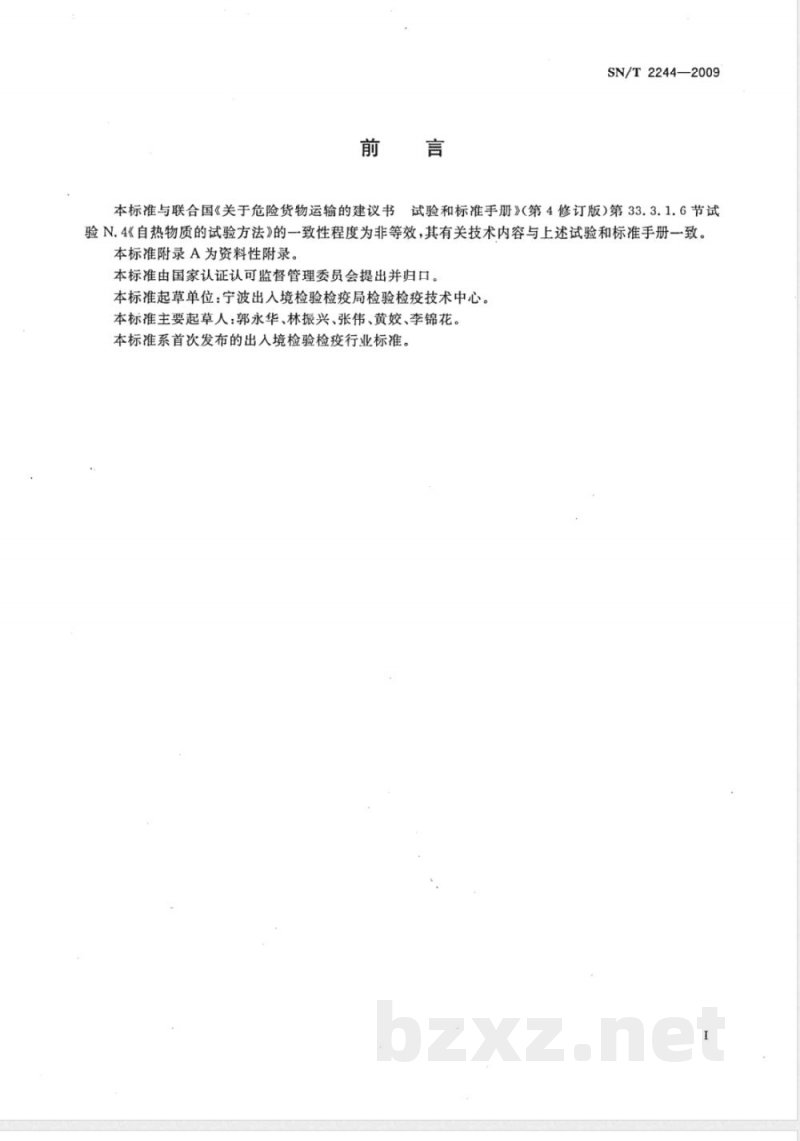

本标准与联合国《关于危险货物运输的建议书试验和标准手册》（第4修订版）第33.3.1.6节试验N.4《自热物质的试验方法》的一致性程度为非等效，其有关技术内容与上述试验和标准手册一致。本标准附录A为资料性附录。
本标准由国家认证认可监督管理委员会提出并归口。本标准起草单位：宁波出入境检验检疫局检验检疫技术中心。本标准主要起草人：郭永华、林振兴、张伟、黄姣、李锦花。本标准系首次发布的出入境检验检疫行业标准。1范围
危险品自热物质自热试验方法
本标准规定了确定进出口危险品4.2项自热物质的标准方法。本标准适用于进出口危险品4.2项分类和包装类别的划分。2规范性引用文件
SN/T2244—2009
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。联合国《关于危险货物运输的建议书试验和标准手册》（第4修计版）3术语和定义
联合国《关于危险货物运输的建议书、试验和标准手册》（第4修订版)确立的以及下列术语和定义适用于本标准。
自热物质self-heatingsubstapces不符合发火物质(pyrophoric sibstances)标准的易自燃物质在无能源供给的情况下与空气接触易自已发热的物质。这类物质只有数量很大(几千克)并经过长时间积聚才会燃烧。4原理
mm或Joo
本试验通过物质装在边长29
rjim的立方体钢丝网容器内在温度100℃、120℃或140℃下暴露于空气中，观察是否出现自燃或者显著升温来确定物质否会氧化自热。5试验
5.1设备和材料
需要下列装置：
a）一个热空气循环式烘箱，内容积大于9，并且能够把内部温度控制在100℃、120℃或140℃，控温精度土2℃
边长25mm和100mm的立方体试样容器，用不锈钢网制造，网孔0.05mm，容器上面开；b）
直径0.3mm的铬铝热电偶；一个放在试样的中心，另一个放在试样容器和烘箱壁之间。c）
每一个试样容器应放在一个立方形容器罩中，罩由网孔为0.60mm的不锈钢网制成，稍大于试样容器。为了避免空气循环的影响，将这个罩装入另一个不锈钢笼内，笼由网孔为0.595mm的不锈钢网制成，尺寸为150mm×150mm×250mm。5.2程序
将商业形式的粉状或颗粒状试样装进试样容器，装满至边，并将容器轻拍几次。如试样下沉，再添加一些。如试样堆太高，把它齐边削平。将容器用罩罩住，并挂在烘箱的中心。将烘箱温度升高到140℃，并保持24h。连续记录试样和烘箱的温度。用100mm的立方体试样进行第一次试验。如果出现自燃或如果试样温度比烘箱温度高出60℃，即取得肯定的结果。如果取得否定的结果，就不需要进一步试验。如果取得肯定的结果，就使用25mm立方体试样在140℃下进行第二次试验，以确定是SN/T2244—2009

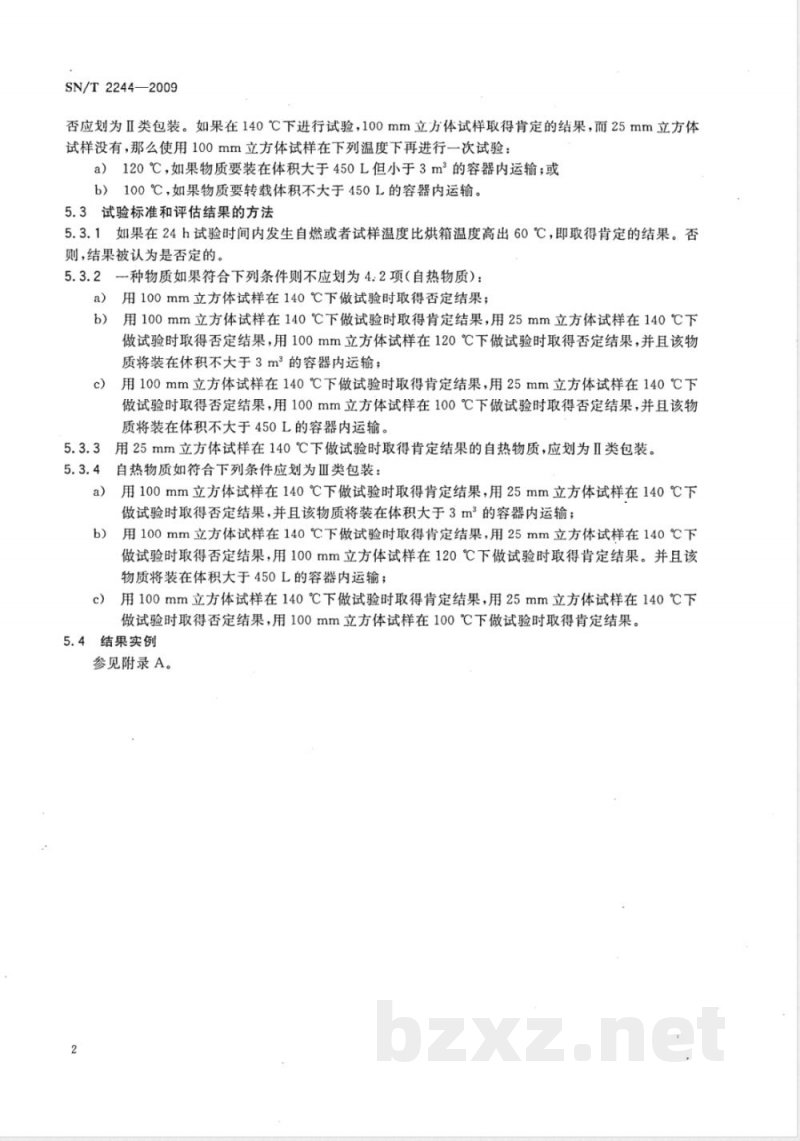

否应划为IⅡ类包装。如果在140℃下进行试验，100mm立方体试样取得肯定的结果，而25mm立方体试样没有，那么使用100mm立方体试样在下列温度下再进行一次试验：a）120℃，如果物质要装在体积大于450L但小于3m3的容器内运输；或b）100℃，如果物质要转载体积不大于450L的容器内运输。5.3试验标准和评估结果的方法
5.3.1如果在24h试验时间内发生自燃或者试样温度比烘箱温度高出60℃，即取得肯定的结果。否则，结果被认为是否定的。
5.3.2种物质如果符合下列条件则不应划为4.2项（自热物质）：a）用100mm立方体试样在140℃下做试验时取得否定结果；b）用100mm立方体试样在140℃下做试验时取得肯定结果，用25mm立方体试样在140℃下做试验时取得否定结果，用100mm立方体试样在120℃下做试验时取得否定结果，并且该物质将装在休积不大于3m的容器内运输；用100mm立方体试样在140℃下做试验时取得肯定结果，用25mm立方体试样在140℃下c
做试验时取得否定结果，用100mm立方体试样在100℃下做试验时取得否定结果，并且该物质将装在体积不大于450L的容器内运输。5.3.3用25mm立方体试样在140℃下做试验时取得肯定结果的自热物质，应划为Ⅱ类包装。5.3.4自热物质如符合下列条件应划为Ⅲ类包装：用100mm立方体试样在140℃下做试验时取得肯定结果，用25mm立方体试样在140℃下a）
做试验时取得否定结果，并且该物质将装在体积大于3m3的容器内运输；b）
用100mm立方体试样在140℃下做试验时取得肯定结果，用25mm立方体试样在140℃下做试验时取得否定结果，用100mm立方体试样在120℃下做试验时取得肯定结果。并且该物质将装在体积大于450L的容器内运输；c）用100mm立方体试样在140℃下做试验时取得肯定结果，用25mm立方体试样在140℃下做试验时取得否定结果，用100mm立方体试样在100℃下做试验时取得肯定结果。5.4结果实例
参见附录A。
钻/钼催化剂颗粒
亚乙基双(二硫代氨甲酸)锰，
80%代森锰
亚乙基双(二硫代氨甲酸)锰与锌盐的络合物，75%代森锰锌
镍催化剂颗粒，含70%氢化油
镍催化剂颗粒，含50%白油
镍/钼催化剂颗粒（废的）
镍/钼催化剂颗粒（钝化的）
镍/铝催化剂颗粒

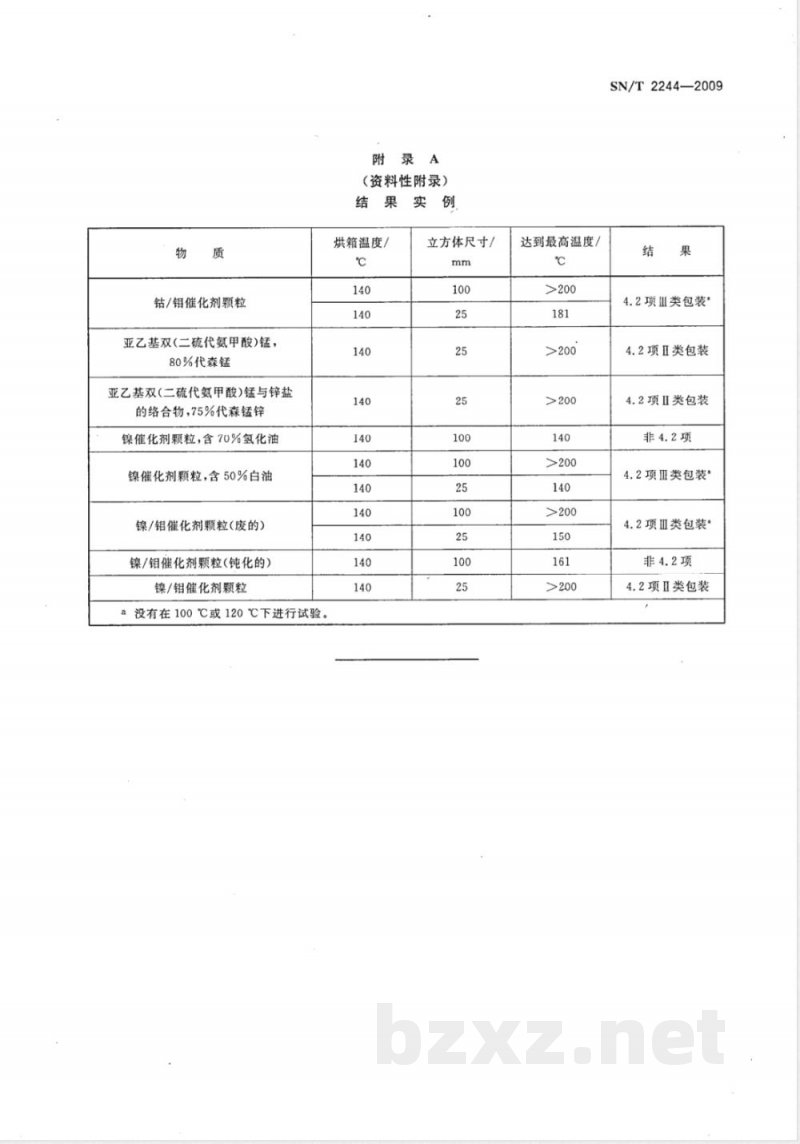

a没有在100℃或120℃下进行试验。附录A
（资料性附录）
结果实例
烘箱温度/
立方体尺寸/
达到最高温度/
SN/T2244—2009
4.2项Ⅲ类包装”
4.2项Ⅱ类包装
4.2项Ⅱ类包装
非4.2项
4.2项Ⅲ类包装”
4.2项Ⅲ类包装”
非4.2项
4.2项Ⅱ类包装
SN/T2244-2009
中华人民共和国出人境检验检疫行业标准
自热物质自热试验方法
危险品
SN/T2244—2009
中国标准出版社出版
北京复兴门外三里河北街16号
邮政编码：100045
网址www.spc.net.cn
电话：6852394668517548
中国标准出版社秦皇岛印刷厂印刷开本880×12301/16印张0.5字数7千字2009年5月第一版2009年5月第一次印刷印数1—2000
书号：155066·2-19743
