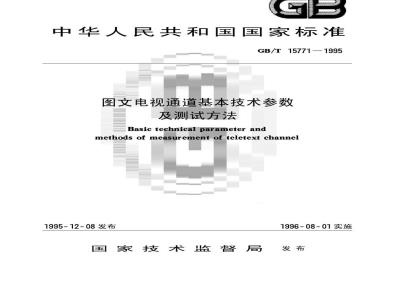

中华人民共和国国家标准
GB/T15771—1995
图文电视通道基本技术参数
及测试方法
Basictechnicalparameterand
methods of measurement ofteletext channel1995-12-08发布
1996-08-01实施
国家技术监督局发布
中华人民共和国国家标准
图文电视通道基本技术参数
及测试方法
Basic technical parameter andmethods of measurement of teletext channel1主题内容与适用范围
本标准规定了图文电视通道的基本技术参数及测试方法。GB/T15771—1995
本标准适用于在PAL-D制电视通道中传送图文电视信号时，进行通道特性的测量。2引用标准
GB1583
GB3659
GB6277
彩色电视图像传输标准
电视视频通道测试方法
电视发射机测量方法
GB/T14219中文图文电视广播规范GY36VHF电视发射通道运行技术指标GY38
电视节目短程光缆传输系统技术要求广播电视微波电路维护管理规程GY106
有线电视广播系统技术规范
GY/T107电视中心播控系统维护规程图文电视广播接收机基本参数及测量方法SJ/T10368
3术语
图文电视数据行teletextdataline用于传送图文电视数据信息的电视行。3.2图文电视播出系统teletextbroadcastsystem具有图文电视数据行形成、再生、整形、播出控制功能的系统。3.3图文电视通道teletextchannel图文电视通道是从图文电视播出系统输出端起，到用户接收机检波输出端为止，即图文电视信号传输的全过程。图文电视通道见图1。国家技术监督局1995-12-08批准1996-08-01实施
恢当学没牛器
围高电院而出显既
F文#上院
T一监测点
电心心
GB/T15771—1995
然试站
图1图文电视通道
4图文电视通道基本技术参数及指标要求4.1图文电视通道视频基本技术参数及指标要求图文电视通道视频基本技术参数及指标要求示于表1。收品
表1图文电视通道视频基本技术参数及指标要求指
技术参数
幅度/频率特性，dB
0~6MHz
色亮增益差，%
色亮延迟差，ns
K-2T%KF
K-PB%KF
条倾斜，%
微分增益DG，%
微分相位DP，(°)
非线性失真，%
图文电视电视中心
播出系统播控系统
GY/T107GY38
发射机
GB1583GY104
GB1583
电视网
图文电视
接收机
GY/T106SJ/T10368
技术参数
10插入增益，dB
信杂比S/N，dB
(10kHz~5.0MHz)
统一加权
群时延/频
成率特性
GB/T15771—1995
续表1
图文电视电视中心
播出系统播控系统
GY/T107GY38
15~±50
注：1）群时延值不计快波动（频率f<0.8MHz)。电缆
GB1583
±20～
GB1583
±30～
±20～
发射机
±30～~
±20～
电视网
图文电视免费标准bzxz.net
接收机
SJ/T10368
GY/T106
±20～
2）除图文电视播出系统外，在3MHz~4MHz范围内，要求幅度/频率特性的幅度变化在士0.5dB之内。3）群时延/频率特性容差见图2。品
AA'一图文电视播出系统，电视中心播控系统、光缆、电缆的群时延/频率特性容差曲线；BBI一微波、卫星链路、电视发射机、有线电视网的群时延/频率特性容差曲线图2群时延/频率特性容差图
4.2图文电视通道数据行技术参数及指标要求图文电视通道数据行技术参数及指标要求示于表2。3
技术参数
眼高，%
眼宽，%
数据行幅度，mV
数据行定时，ns
比特误码率，10-a
测试方法
5.1幅度/频率特性
5.1.1定义
GB/T15771—1995
表2图文电视通道数据行技术参数及指标要求图文电视电视中心
播出系统播控系统
462±10
462±10
发射机
462±20462±20462±2046220462±2012±0.14412±0.14412±0.2
212±0.212±0.212±0.212±0.2<10-9
符合GB3659第3.5.5条或GB3659第2.3条信号。5.1.2测试信号
用国际插测行第18行
一多波群信号（见图3）。
图3国际插测行第18行——多波群信号（IEC244-10）5.1.3测试方法
符合GB3659第3.5.5条。
5.2K系数
5.2.1定义
符合GB3659第3.5.2条。
5.2.2测试信号
用国际插测行第17行（见图4)。有线
电视网
462±20
图文电视
接收机
462±42
12±0.288
GB/T15771—1995
图4国际插测行第17行
5.2.3测试方法
10 2 &2 2 2 99
-2T正弦平方波、20T调制脉冲和条脉冲符合GB3659第3.52条c和d或用视频分析仪进行自动测试。5.3群时延/频率特性
5.3.1定义
符合GB3659第3.5.6条。
群时延为相位对频率的导数dq/do。5.3.2测试信号
5.3.2.1用sinX/x测试信号
sinX/X信号见图5、图6，是一种在所有行频谱波（一直到截止点，一般是6MHz）上都具有相同能量的一种信号，即在频谱仪上观察时，它显示平坦的频谱。在时域显示时只可看到很少信息。图5sinX/X信号的频谱分析显示
GB/T15771—1995
图6sinx/x信号的时域显示
5.3.2.2用裂频信号调制视频正弦信号符合GB6277第5.8.3条。
5.3.3测试方法
sinX/X法与裂频法，可任选其中之5.3.3.1用sinX/X信号进行群时延测量这种方法具有在很宽的频率范围内取得时延信息的优点用视频分析仪（见附录A）能自动绘出群时延/频率特性曲线（见图7）。群时延（ns）
图7群时延/频率特性曲线
用裂频信号调制视频正弦信号进行测试5. 3. 3.2
符合GB6277第5.8.3条。
5.4信杂比
5.4.1定义
符合GB3659第3.3.1条。
5.4.2测试信号
符合GB3659第2.10条。
5.4.3测试方法
符合GB3659第3.3.1条。
5.5数据行基本参数
5.5.1定义
GB/T15771—1995
符合GB/T14219第4.1条和第4.2条。5.5.2测试信号
测试信号如图8和图9所示。
数节）
二制*”电能（·6！
n%盟电孚
5.5.3测试方法
基让列
数行DL
\电乎
图8数据行幅度
12-ac+2 Fi2
色回与
图9数据行定时
辛节同所
可以用示波器测试，也可以用图文电视分析仪自动测试（见附录A)。5.6眼图
5.6.1定义
图文电视数据行在传输过程中，由于受通道的幅度/频率特性和群时延/频率特性的影响，导致误码。
用眼图来描绘二值不归零码的传输质量。在示波器屏幕上显示的眼图是通过数据位以比特率（6.9375Mbits/s）的分数作为时间基准而得到的。眼图示于图10。眼图的技术参数为眼高（解码裕度）和眼宽(时间裕度)。
GB/T15771—1995
图10眼图
Lo—\0\电平的平均值，Li—“1”电平的平均值;8—中间电平A。—基准数据幅度;ao—零过冲31-—“1”过冲；Amx—取样瞬间远离中心的最大幅度，Am—取样瞬间接近中心的最小幅度;Tmn—在中间电平最小的位间隔；办
5.6.1.1眼高（解码裕度EH）
位间隔ito
取样瞬间
在取样点上，任意“0”脉冲和1”脉冲之间的最小差对基本幅度之比的百分数。EH
5.6.1.2眼宽（定时裕度EW）
眼宽是在最小位间隔(Tmm）)对基本位间隔(T。)之比的百分数。EW
5.6.2测试信号
邮×100%
测试信号可用符合CCST标准(GB/T14219)的数据行信号或伪随机码序列。5.6.3测试方法
5.6.3.1用图文电视分析仪进行自动测试（见附录A）眼图显示在显示屏幕上，测出EH和EW各技术参数值。可以在图文电视通道正常运行过程中测试。
5.7比特误码率
5.7.1定义
二值不归零码在传输过程中发生错误的码元数与所传输的码元数之比，为比特误码率BER。错误的码元数
传输的码元数（总码元数>10°bit）5.7.2测试信号
伪随机码序列数据行或者是正常播出的数据行。伪随机码序列的生成公式为：
G(X)=X15+x14+1
5.7.3测试方法
图文电视的数据码元是按时分割原理叠加在场逆程期间，电视行的正程期间（也可全场叠加），要根据码元的物理特性进行误码率统计。从电视信号中拾取数据行，并存储数据行的数据，然后进行计算，用图文电视微机接收卡完成测试任务。8
图文电视通道测试框图（图A1)
的临子
完战日
附加说明：
电诚字持
作时近：中转代
GB/T15771—1995
附录A
图文电视通道测试框图
(参考件）
有在W对近段
服度度定时济生
行件技术技
图A1图文电视通道测试框图
本标准由中华人民共和国广播电影电视部提出。本标准由广播电影电视部标准化规划研究所负责技术归口。本标准由广播电影电视部广播科学研究院起草。本标准主要起草人文靖、沈吟安。这“试上
