GB/T 15872-1995
基本信息
标准号： GB/T 15872-1995
中文名称：半导体设备电源接口
标准类别：国家标准(GB)
英文名称： Power supply interface for semiconductor equipment
标准状态：现行
发布日期：1995-01-02
实施日期：1996-08-01
出版语种：简体中文
下载格式：.rar.pdf
下载大小：57686
标准分类号
标准ICS号：电子学>>电子电信设备用机电零部件>>31.220.10插头和插座装置、连接器
中标分类号：电子元器件与信息技术>>电子工业生产设备>>L97加工专用设备
关联标准
采标情况：,
出版信息
出版社：中国标准出版社
页数：平装16开， 页数：4， 字数：4千字
标准价格：8.0 元
相关单位信息
首发日期：1995-12-22
复审日期：2004-10-14
起草单位：中国华晶电子集团公司
归口单位：全国电子测量仪器标准化技术委员会
发布部门：国家技术监督局
主管部门：信息产业部（电子）
标准简介
本标准规定了半导体设备电源接口的供电类别，选择电源接插件、导线和电缆的要求。本标准适用于半导体设备的电源接口。 GB/T 15872-1995 半导体设备电源接口 GB/T15872-1995 标准下载解压密码：www.bzxz.net

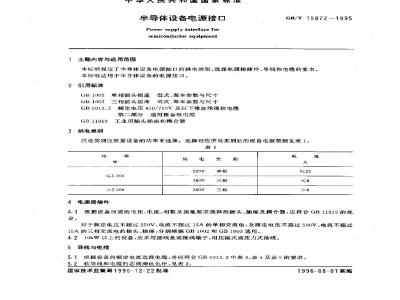

标准图片预览
标准内容
中华人民共和国国家标准
半导体设备电源接口
Power supply interface for
scmiconductor equipment
主题内容与适用范围
GB/T15872—1995
本标准规定了半导体设备电源接口的供电类别，选择电源接插件、导线和电缆的要求。本标准适用于半导体设备的电源接口。2引用标准
GB 1002单相插头插座型式,基本参数与尺寸GB 1003 三相插头插座型式,基本参数与尺寸GB5013.2额定电压450/750V及以下橡皮绝缘软电缆第二部分，通用橡套软电缆
GB11919工业用插头插座和耦合器3供电类别
供电类别应根据设备的功率来选择。选择相应供电类别后的设备电源范围见表1。表1
>5 000
4电源接插件
4.1根据设备所需的电压,电流、相数及接地要求选择的插头、插座及耦合器，应符合GB11919的规定。
对于额定电压不超过250V、电流不超过15A的单相交流电，及额定电压不超过500V、电流不超过15A的三相交流电的插头，插座,分别根据GB1002和GB1003选用。4.210kW以上的设备，应采用接线盒或接线端子，用压接式或压力式接线，5导线与电缆
5.1根据设备的额定电流选择电缆，并应符合GB5013.2中表3.表4及表5的要求。5.2软导线和电缆的芯线颜色色序，见表2。国家技术监督局1995-12-22批准1996-08-01实施
注；1）仅用于双重绝缘的设备。2）可用自然色或浅蓝色。下载标准就来标准下载网
3)可用绿色。
GB/T15872-1995
N(中线)
5.3在电线电缆颜色色序有特殊要求时，应按产品标准或合同规定进行选择，附加说明：
本标准由中华人民共和国电子工业部提出。本标雅由电子工业部标准化研究所归口。本标准由中国华晶电子集团公司负责起草。本标准主要起草人濮川、吴兵、赵雨生、孙勤。地线
绿/黄3
绿/黄
绿/黄
绿/黄3
绿/黄”
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
