GB/T 15884-1995
基本信息
标准号： GB/T 15884-1995
中文名称：电子设备用固定电阻器 第5部分:空白详细规范:精密固定电阻器 评定水平F
标准类别：国家标准(GB)
标准状态：现行
发布日期：1995-01-02
实施日期：1996-08-01
出版语种：简体中文
下载格式：.rar.pdf
下载大小：247690
标准分类号
标准ICS号：电子学>>电阻器>>31.040.10固定电阻器
中标分类号：电子元器件与信息技术>>电子元件>>L13电阻器
关联标准
采标情况：idt IEC 115-5-2:1992
出版信息
出版社：中国标准出版社
页数：平装16开， 页数：12， 字数：18千字
标准价格：10.0 元
相关单位信息
首发日期：1995-12-22
复审日期：2004-10-14
起草单位：电子工业部标准化研究所
归口单位：全国电子设备用阻容件标准化技术委员会
发布部门：国家技术监督局
主管部门：信息产业部（电子）
标准简介
内容请见本标准。 GB/T 15884-1995 电子设备用固定电阻器 第5部分:空白详细规范:精密固定电阻器 评定水平F GB/T15884-1995 标准下载解压密码：www.bzxz.net

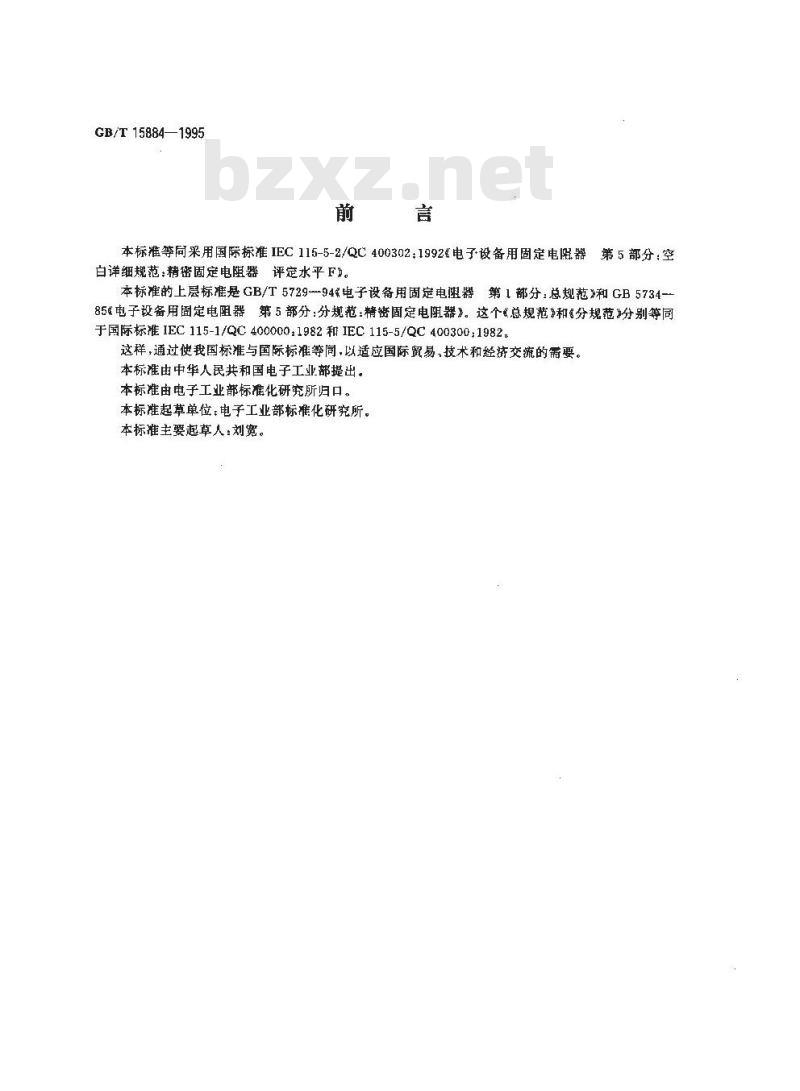

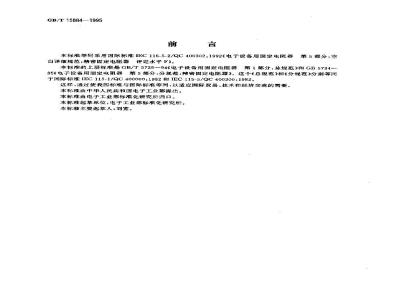

标准图片预览
标准内容
GB/T15884—1995
本标准等同采用国际标准IEC115-5-2/QC400302：1992&电子设备用固定电照器第5部分：空白详细规范：精密固定电阻器评定水平F\。本标准的上层标准是GB/T5729-94%电子设备用固定电阻器第1部分：总规范和GB5734-85或电子设备用固定电阻器第5部分：分规范：精密固定电阻器》。这个《总规范》和分规范分别等同于国际标准IEC115-1/QC400000：1982和IEC115-5/QC400300：1982。这样，通过使我国标准与国际标准等同，以适应国际贸易，技术和经济交流的需要。本标准由中华人民共和国电子工业部提出本标准由电子工业部标准化研究所归口。本标准起草单位：电子工业部标化研究所。本标准主要起草人：刘宽。
GB/T 15884—1995
IEC 前言
1）IEC（国际电工委员会）在技术问题上的正式快议或协议是由对这些问题特别关切的国家委员会参加的技术委员会制定的，对所涉及的问题尽可能地代表了国际上的一致意见。2）这些决议或协议以推荐标准的形式供国际上使用，并在此意义上为各国家委员会所认可。3）为了促进国际上的统一，IEC希望各国家委员会在本国条件许可的情况下，采用IEC标准文本作为其国家标准。IEC标准与相应国家标准之间的差异，应尽可能在国家标准中指明。序言
本标准是IEC第40 技术委员会(电子设备用电容器和电阻器)制定的。本标准文本以下列文件为依据：“六个月法”文件
40(中央办公室)721
表决报告
40(中央办公室)783
在上表所示的表决报告中还可以得到更进一步的内容。本标准封面上的QC号是IEC电子元器件质量评定体系（IECQ）的规范号。引言
空白详细规范
中华人民共和国国家标准
电子设备用固定电阻器
第5部分：空白详细规范：
精密固定电阻器
评定水平F
Fixed resistors for use in electrouic equlpmentPart 5:Blank detail specification :Fixed precision reslstors
Assessment level F
GB/T 15884--1995
idtIEC115-5-2:1992
QC 400 302
空白详细规范是分规范的一种补充性文件，它包括详细规范的格式，编排和最少内容方面的要求。不遵守这紫要求的详细规范不应认为是IEC规范也不应称作是IEC规范。制定详细规范时应考虑分规范1.4条的内容首页括号中数字标注的位觉上应填写下列相应内容：详细规范的识别
（1）授权起草该详细规范的“国际电工委员会”或国家标准机构。（2）EC的或国家的详细规范编号、发布口期，以及国家体制需要的其他内容。（3）IEC的或国家的总规范编号和版本号。（4）IEC的空白详细规范编号。电阻器的识别
(5)该型号电阻器的一个简短说明。（6）典型结构方面的信息（适用时）。注：当电阻器不是设计用于印制电路板时，详细规范的这个位登上应明确指出（7）标有对互换性有重要影响的主要尺寸的外形图，和（或)引用的国家的或国际的关于外形方面的文件。另一种方法是，这种图形可在详细规范的附录中给出。(8）用途或应用类型和(或)评定水平。注：详细规范中采用的评定水平（或几个评定水平），应从分规范的3.3条中选取，这意味誉只要试验的编组不变，几个评定水平可以共用一个空白详细规范，（9）关键特性的标准数据，以便在各种型号电阻器之间进行比较。国家技术监督局1995-12-22批准1996-08-01实施
外形图（见表1）
(第_角投影)
GB/T 15884—1995
GB/T —
或IEC115-5-2:
QC400302:
评定质量的电子元件
(在给定的尺寸范围内充许形状有所不同）GB/T-
IEC 115-5-2
QC400302
精密固定电阻器
绝缘型/非绝缘型
评定水平;F
稳定度等级，%
按本详细规范鉴定合格的元件的有效数据在鉴定合格产品一览表中给出(2)
1一般数据
1.1推荐的安装方法（需填写）
GB/T 15884—1995
第一篇
一毅数据
（见分规范GB5734—85第1.4.2条）。1.2尺寸,额定值和特性
额定功耗
极限电压
（直流或交流有效值）
所有尺寸均以毫米或以英寸和毫米为单位。阻值范围*
标称阻值允许偏差
气候类别
低气压
稳定度等级
阻值变化极限值：
长期试验
短期试验
温度系数
1.2.1降功耗
8.5 kPa(85 mbar)
±( %R+ )
±(_%R+_α)
++_×10-*/℃
本规范包括的电阻器按下述曲线降功耗：(详细规范中应有一系适当的曲线）注：还应见分规范的 2. 2. 3 条。1. 3有关文件
总规范:GB/T5729—94
分规范：GB5734—85
1.4标志
绝缀电压
（直流或交流峰值）
第1部分：总规范
电子设备用固定电阻器
最大尺寸
电子设备用固定电阻器
第5部分：分规范：精密固定
电阻器
元件和包装上的标志应符合总规范GB/T5729—94第2.4条的要求。注：详细规范中应究分给出元件包装上的标志细节。1.5订货资料
订购本规范电阻器的订单应该用文字或代码形式给出下列最少内容：a）标称阻值；
b）标称阻值允许偏差；
c）详细规范编号和版本号以及品种号。1.6放行批证明记录
*优先值为 GB/T 2471(IEC 63)电阻器和电容器优先数系>中的 E系列.adp
公差：
要求/不要求。
1.7附加内容（不检验）
GR/T15884—1995
1.8对总规范和(或)分规范规定的严酷度和要求的补充和提高，牧在必要时才规定补充和提商要求。第二篇检验要求
2检验要求
2.1翟序
2.1.1对-十鉴定批准，其程序应该按照分规范GB5734—85第3.2条的规定。2.1.2对于质量致性检验，试验一览表（表2)中包括了捆样、周期、严酷度和要求。分规范第3.3.1条规定了检验批的组成。
注，婴求下媒对，应采用总规范GB/F 5729-94第4.3条的程序I表2
1除「阻值变化要求应从分规范的表1和表2相应选定之外，试验项目和性能要求的条款号引自总规范GB/T 5729--94.
2 检查水苹和 AQT. 值选自IEC 410:计数检查的抽样方案和程序。3表中,
力周期（月），
1一样本大小；
一合格判定数(允许不命格品数)；n=破坏性的：
N=非破坏性的+
IL=检查水平,
AQL=合格质量水平
条款号和试验项目
（见注1）
A组检验（逐批）
A1分组
4.4.1外观检查
4.4.2尺寸（量规检验的）
A2分组
4.5阻值
B组检验（逐批）
B1 分组
4.7耐电压（仅对绝缘型电阻
IEC41C
试验条件
(见注1)
应使用_mm厚量规板（适用
（见注2）
按 4. 4. 1
性能要求
（见注1)
标志清楚并符合本规范1.4的
按本规范表|的规定
无击穿彧飞兹
条款号和试验项目
（见注1）
4. 6 绝缘电阻(仅对绝缘型电
阻器）www.bzxz.net
4.17可煤性
4.13过较
4. 30 标志耐溶剂性(适用时)
B2 分组
4.8.4.2电阻温度系数
条款号和试验项口
（见注13
C 组检验(周期)(不适用）
D组检验（周期）
D1 A 分组
D1 分组样本的一半
4.16引出端强度
GB/T 15884-1995
续表2
试脸条件
（见注1）
不老化
方法：—
持续时间
施加的电压为2.5倍额定电压
或2倍元件极限电压，取较低者
外观检查
溶荆，
溶剂瘟度：
方法1
试材料;脱脂棉
恢复，
本试验仅在要求电阻温度系数
小于±50×10*/C时才适用
仅做 20 ℃ ～~ 70 ℃ ～~ 20 ℃— 个循环
试验条件
（见往1）
拉力、弯曲和扭转试验(按适
外观检查
（见往2）
样本大小和
合格判定数
（见注3)
性能要求
（见注1）
根据适用,以湿润引出谢的焊
料能自由流动,或焊料在二
内流合说明可焊性良好
无可无摄伤，标患清楚
AR≤I(_%R--_)
标志清楚
a:X10-1/c
性能要求
（觅注1）
无可见伤
AR≤±(_%R+_)
兼款号和试验项目
(见注1)
4.18耐焊接热
4.29元件耐溶剂性（适用时）
DI B分组
D1 分组样本的另一半
4. 19 祖度快速变化
4.22振动
D1分组
DIA 和 DIB 分组的样品合在
4.23气候顺序
-·干热
-——-循环显热,试验 Db,第一
个循环
一低气压
循环湿热,试验 Db,其余
的循环
直统负荷(仪对非线绕电
阻器）
GB/T 15884—1995
续表2
择本大小和
合格判定数
试验条件
（见注1）
外观检查
溶剂溢度：
方法2
3：下限类别温度
上限类别温度
外观检查
安装方法:见本规范 1. 1
程序,B4
频率范围:～_ Hz
（见分规范 2. 3. 2 条）
报幅;0.75 mm或98m/a*
(取较不严酷者）
总持续时间：6h
外观检查
8. 5 kPa(85 nbar)
外观检查
绝缘电阻（仅对绝缘型电阻器）（见注3）
性能要求
（见注1)
无可见摄伤，标志清楚
AR≤±(_%R+_α)
见详细规范
无可见摄伤
AR≤(_%R+_0)
无可见损伤
AR≤±(_%R+_n)
无可见报伤，标志清楚
AR≤±(_%R_0)
R100 Mn
条款号和试验项目
见注1）
D2 分组
4. 25. 1 70C耐久性
n3 分组
4. 24 稳态证热
D4 分粗
4.8阻值随摄度变化
D5分姐
4. 4. 3 尺寸(详细的)
4. 25. 3 上限类别湿度耐久性
GB/T 15884-1995
续表 2
样车大小和
试验条件
（见注 1)
持续时间, 1 000 b 在 48 h,
500 b和 1 000 h 时
检查：
外观检查
在 1 000 h 时检查;
绝缘电阻（仅对绝球型电塑器）1) 4. 24. 2. 1
第一组：4只样品
第二组：4只样品
期三组：5只样品
2) 4.24.2.2
第一组:6 只样品
第二组，7只样品
外观检套
绝缘电阻(仅对绝续避电阻器）
下限类别温度/20℃
20℃/上限类别温度
持续时间：1000 h
在48h、500h利1000b时检
外观检查
在 1 000 h 时检查
铠缘电阻（仅对绝缘型电阳器）合格判定数
（见注3）
[213 1
3613 ] 1
性能要求
（见注1)
无可见损伤
AR±(%R)
无可见损伤,标志清楚
AR≤±(_%R+_0)
R=100Mn
AR/R± %
或ar_×10-\/
AR/RS±%
或_X10/
按本规范表 1 的规定
无可见损伤
AR≤±(_%R+_0)
R=1 Gn
承款专和试验项目
(见注 1)
D6 分组
4. 25 其他温度耐久性(适用
GB/T 15884-1995
续表 2
样本大小和
试酸条件
(见注1）
（本试验仗在详细规范要求的
降额曲线与分规范2.2.3所示
的曲术同时才适用）
持续时间：1000h
在48 h,500h和1000h时
外观检查
在1000h时检查：
绝续电阻(仅对绝缘型电组器)
合格判定数
（见注3）
性能要求
（见注 1)
无可兜损
AR±%R+)
R≥IGn
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
