本标准规定了SMC型射频同轴连接器的详细要求。本标准与GB 11313-89《射频同轴连接器总规范》一起使用。本标准适用于在小功率无线电设备和电子仪器的射频回路中连接射频同轴电缆、具有螺纹连接机构的SMC型射频同轴连接器，其特性阻抗为50Ω。 GB/T 15887-1995 SMC型射频同轴连接器 GB/T15887-1995 标准下载解压密码：www.bzxz.net

中华人民共和国国家标准
SMC型射频同轴连接器
R. F, coaxial connectors,type SMc主题内容与适用范围
1.1主题内容
本标推规定「SMC型射频同轴连接器的详细要求。本标推与GB11313·89射频同轴连接器总规范》起使用。1.2适用范围
GB/T 158871995
本标准适用于在小功率无线电设备和电了仪器的射频回路中连接射顺同轴电缆、具有螺纹连接机构的SMC型射赖同轴连接器，其特性阻抗为500。1.3型号命名
13.1型号组戒
SMC型射频同轴连接器的型号由主称代号、结构型式代号和电缆规格代号三部分组成，如下所示。SMC
XXXX-XX
电缆现格代号
结构型式代号
主称代号
1.3.1.1结构型式代号
结构型式代号如下所亲：
国家技术监情局1995-12-22批准1996-08-01实施
GB/T 15887-1995
X-××)
电缆规格代号(见表1)
1连接器与电缆的内、外导体均焊接-2连接器与电缆的内导体焊接、外导体夹紧—3连接器与电缆的内导体焊接、外导体压接-4连接器与电缆的内、外导休均压接-5连接器与电缆的内导体压接、外等体夹紧-6连接器与电缆的内、外导体均夹紧-7 不接电缆
-8连接器的居部接微带
-9其他
自出端接电缆
送兰安装接电缆
臻每妥装接拍缆
印制电路装
法兰安装不接电缆
螺母安装不接电缆
白由端转接器
7螺母安装的转接器
8法兰安装的转接器
-9其他
直式连接器（转接器）
2首角连按器（转接器）
3 T形转接器
直式密封连接器（转接器）
5直角密封连接器（转接器）
0插孔连接器
插针连接器
针转接器
孔转接器
扎-针转接器
针-孔转接器
-9无中心接触件连接器
注：1)转接器标记为 SMC×××,去掉最后一个×。2）不接电缆的连接器不标电缆规格代号。1.3.1.2电继规格代号
电缆规格代号如表1所示。
表1电缆规格代号
电缆规格代号
1.3.2型号组成示例
电缆塑号
SFF-50-1
SYV-50-1
SFF.50. 1. 5-1
SYV-50-2-1
例1SMC0101-02
GB/T 15887—1995
表示插孔直式连接器，配用SFF 50-1电缆，装接电继方式为内、外导体均焊接。例2：SMC0204-02
表示插孔直角连接器，配用SYV-50-1电缆，装接电缆方式为内、外导体均压接。例3:SMC115
表示播针直式连接器，螺母安装形式，不接电缆。例4:SMC 211
表示针-针直式螺母安装的转接器，不接电缆。1.4等级
SMC型射频同轴连接器等级分为！0级一一标推试验连接器，其标记为GO；2级通用连接器（可不标等级标记)。1.5额定值
1.5.1频率范围
配接电缆的连接器在0～6GHz的频率范围内，能按本标准规定的要求有效工作。如果反射系数允许大于规定的反射系数，则可用于更高题率。1. 5. 2额定电压
在海平面上为500V（有效值）。在 4.4 kPa气压条件下为 100 V(有效值)。1.5.3温度范围
所有连接器都可在40℃~～85℃使用，特殊设计的连接器可在一55C～155℃使用。1.6气候类别
优选气候类别为：
55/155/21（装接聚四氟乙烯电缆）。40/085/21（装接璨乙烯电缆）。2引用标准
GB11313-89射赖同轴连接器总规范GB1227Q-89射频同轴连接器电气试验和测试程序屏蔽效率GB/T14557-93射频同轴连接器电气试验和测量程序反射系数3技术要求
3.1结构尺寸
3.11通用连接器（2级）连接部分尺寸图 1 和群 2 中所有未注尺寸的结仅供参考。3. 1. 1. 1插针中心接触件连接器见图 1代梦
注：①落催面。
②螺纹量规旋进的最短距离，
GB/T 158871995
内导体直径根据特性阻抗为50，桑四氟乙烯的介电带数为2.02确定。图1插针中心接触连接器

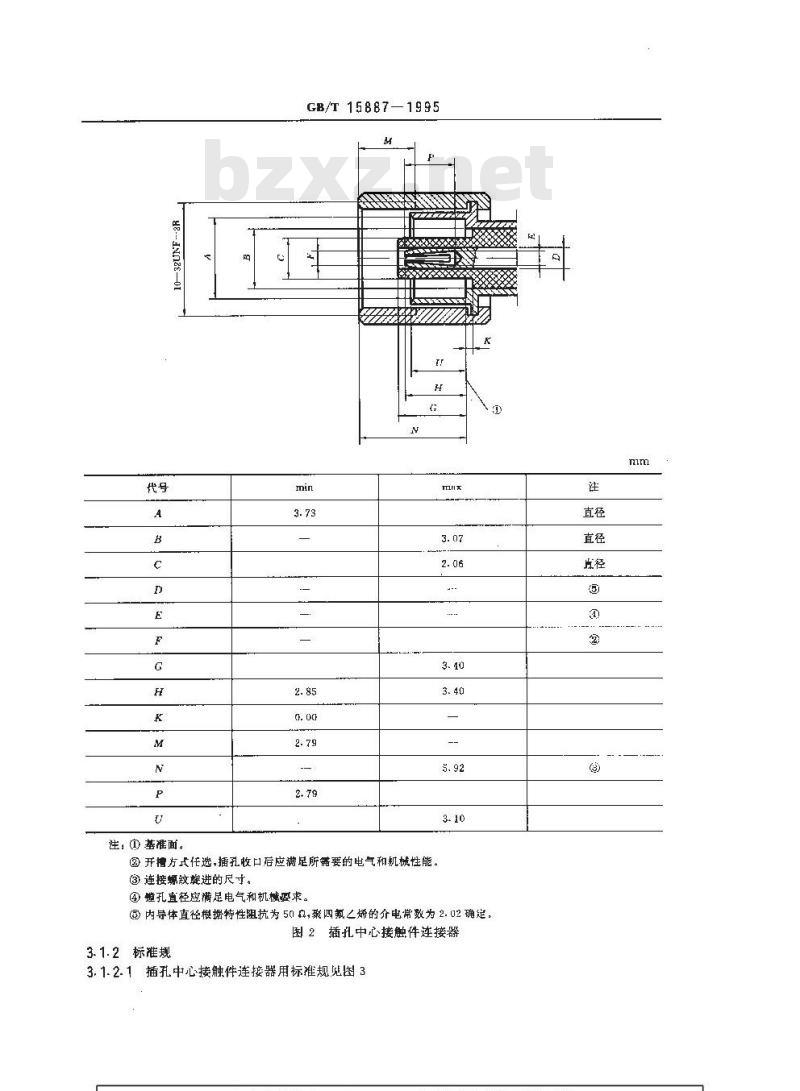

3.1.1.2插孔中心接触件的连接器见图2注
③/直径
注：() 基准面。
GB/T 15887—1995
②开撸方式任选,播孔收口后应满足所需要的电气和机械性能。③连接螺雌进的尺寸。
④孔直径应足电气和机械要求。ILFIX
@内导体直径根据特性阻抗为 50 自,聚四氧之矫的介电常数为 2. 02确定。图2插孔中心接触件连接器
3.1.2标准规
3.1.2.1插孔中心接触件连接器用标准规先图 3注
直径）
GB/T 158871995
标准规A
（稳楚尺寸用）
材料：钢，表面粗糙：R=0.4μm(m)标准规B
（测量中心接触件保持力
用)标准规项量 28 g±1 g
图3播孔中心接触件用标准规
3.1.3标准试验连接器(G0)
当按GB 11313中14.1条测量反射系数时，标准试验连接器主要用于测量设备的连接。3.1.3.1插针中心接触件的标准试验连接器(G0)见图4图4插针中心接触件标准试验连接器(GO)mm
GB/T15887—1995
注，①本表未列出的尺寸见3.1.1.1条。②基准面。
②内导体直径根据特性阻抗为500，聚四氧乙烯的介电常数为2.02确定。续图4
3.1.3-2插孔中心接触件标准试验连接器(G0)见图5。Oa.07eF
图5播孔中心接触件标准试验连接器注
GB/T15887—1995
往，()本表未列出的尽小见3. 1.1.2条。max
②基准面。
内导体直径根据特性阻抗为502.类四氟乙烯的介电常数为2.02确定。图采用直径0.508mm的抽针标准规循入时的尺寸，③当直径为0.508mm的捕针桶入F时，应保证外径\R\的公差在规定范国内③两槽成180°分布，槽宽为\V\。续图5
型式综述见表2
试验类别
当由端连接器
（直式）免费标准下载网bzxz
中心接触件
@/直径
@/直径
SMCo10x-02
SMCo10x-03
试验类别
固定连接器,（具有射
频电缆人口的
单孔面板安装)
自由端连接器
（直角）
固定连接器(具有焊
接槽的单孔面板安装）
固定连接器（具有媒
GB/T158871995
续表2
中心接触件
接槽的 4孔面板安)
印制电璐安装的固
定连接器（直式）
固定连接器(具有
焊接槽的单孔面
安装直角）
SMC112X-02
SMC112X 03
SMC020X-02
SMC020X-03
SMC115
SMCI14
SMC113
SMC125
试验类别
印制电安装的固
庭连接器（直角）
固定转接器（单孔
面板安装）
GB/T 15887-1995
续表 2
中心接触伟
插针-描针
注：如无说明，指2级连接器，1级连接器要标出。企表2中,试验类别适用于所示的各种不同连接器型式。型式
SMC123
SMC217
一个试验类别由所有连接器组成，对于全连接器，尽管在某些情况中试验要求可能有部分整别，但相同试验是适用的、
按连接器的结构特点及试验要求可以分成三个试验类别，同一试验类别中可选取典型的或代表性连接器样品的试验来代表全类别的试验。
试验类别1:装接射频同轴电缆的连接器。试验类别 2:两端,具有插合面的转接器。试验类别 3:不测量反射系数的连接器。如果符合3.1条要求的尺寸，同时满足3.1.2条的规则要求和适用于第4章的试验要求，则上述类别的连接器或转接器允许采用其他结构或使用其他电缆，表3
SMC010X02
SMC112X-02
SMC020X-02
SMC010X-03
SMC112X-03
SMC020X-03
配接电缆1
SFF-50-1
SYV-50-1
SFF-50-1. 5-1
SYV-50-2-1
证：1)适用时，尘产方应说明在符合现行标准要求的特殊类型的连接器上进行试验时所采用的电缆类型。3.1.5外形尺寸
下列图6～图14示出了典型连接器外形,仅标出必须统一的主要尺寸。GB/T15887—1995
SMC010X-02
注：对达宽6.35mm（允许6.0mm）24.m
SMC010X-03
图6插孔中心接触件自由端连接器（直式)SMC112X-02
crag1\g
注：①要性垫围。
②)对逆宽6. 35 mm(充许6. 0 mm)。SMC112X-03
图用标准螺母和弹性垫圈时，面板厚度最大为2.44m。①A—A截面、内部结构未面出。A-A
图7插针中心接触件固定连接器(具有射频电缆入口)(单孔面板安装)SMC020X-02
注 () 对进宽 6. 35 mm(允许 6. 0 mm)。19
SMC020X-03
图8插孔中心接触件自由端连接器(直角）注：(i)弹性楚围。
GB/T 15887—1995
SMC115
②对边宽6.35mm（允许6.0mm）。焊槽可容纳一根直径最大为0.64mm的导线。④用标准螺母和弹性垫调时，面板厚度最大为2. 44 mm。309-8
@A—A截面,内部结构未面出。
图9插针中心接触件固定连接器（具有焊槽）（单孔面板安装）SMC114X
1.65±0.05
注：①可容的一报直径最大为0.64mm导线的焊槽。心的
8.64±0.075
图10插针巾心接触件固定连接器（其有焊槽的4孔面板安装）
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
