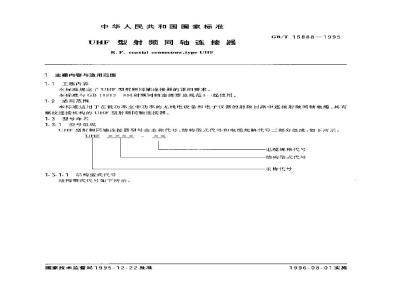

中华人民共和国国家标准
UHF型射频同轴连接器
R. F, coaxial connectors,type UHIF主题内容与适用范围
1. 1主题内容
本标准规定了UHF型射频同轴连接器的详细要求。本标准与GB1131389《射频轴连接器总规范》：起使用。1.2适用范围
GB/T 15888—1995
本标准适用丁在低功率至中功率的无线电设备利跑子仪器的射频回路中连接射频同轴电缆，具有螺纹连接机构的 LUHF 型射频轴连接器。1.3型号命名
1.3.1型号组成
L;HF型射频同轴连接器型号由主称代号、结构型式代号和电缆规格代号三部分组成,如下所示：UHF
1.3.1.1结构型式代号
结构型式代号如下所示：
电缆规格代号bZxz.net
结构型式代与
主称代号
国家技术监督局1995-12-22 批准1996-08-01实施
SSMBXX X X1
GB/T 15888—1995
电缆规格代号（表示电缆，见表1）连接器与电缆的内、外导体均焊接连接器与电缆的内导休焊接、外导体夹紧连接器与电缆的内导体焊接、外导体压接连接器与电缆的内.外导体均正接连接器与电缆的内导体压接、外导体夹紧连接器与电缆的内、外导体均夹紧不接电缆
连按器的尾部接微带
白由端接电缆
法兰安装接电缆
螺母安装接电缆
印制电踏安装
法兰安装不接电缆
螺母安装不接电缆
自由端转接器
螺母安装的转接器
法兰安装的转接器
直式连接器(转接器)
自角连接器(转接器）
T形转挖器
直式密封连接器(转接器)
直角密封连接器(转接器）
插孔连接器
插针连接器
针-针转接器
孔孔转接器
针-孔转接器
针、针-针转接器
孔-孔-孔转接器
针·孔针转接器
注：J)转接器标记为:HF×××,去掉最后--个，2）人接电继的连接器不标电缆规格代号。1.3.1.2电缆规格代号
电缆规格代号如表1所示。
孔-计-孔转接器
无中心接触件连接器
电缆规格代号
1.3-2型号组成示例
型号组成示例如下：
例1,UHF 1101-U7
GB/T15888-1995
表1电缆规格代号
电缆型号
SYV-50-3.SYV-75-3
SYV-50-7-1
SYV-75-5-1,SYV-75-5-2
SYV-100-7
SDY-7.SIV-7
SXH755
表示插针直式连接器，配用SYV-50-7-1电缆，装接电缆方式为内、外导体均焊接例2:UHF0147
表示捕孔直式连接器，法兰盘安装，不接电缆。例3.UHF317
裁示孔-孔直式螺母安装的转接器。1.4等级
UHF型射频同轴连接器的等级均为2级通用连接器，可不标等级标记。1.5额定值
1. 5. T 频率范围
UHIF型射频连接器为非匹配连按器，使用赖率一般不高于300MHz，因此，木标不规定反射系数的要求。
1.5.2额定电压
在海平面上的额定T作电压为750V（直流或交流峰值），试验电压为2kV（有效值）。在4.4kPa气压条件下的试验电压为250V(有效值）。1.5.3额定电流
电流:lu A(max)
1.6气候类别
优选气候类别为：
25/070/04
低温：一25C
商温：十70℃
恒定湿热持续时间：4d
引用标准
GB 11313—89
3技术要求
3. 1 结构尺寸
射频同轴连接器总规范
3.1. 1通用连接器(2级)连接部分尺小图1和图2中所有未注尺寸的结构仪供参考。3.1.1.1插针中心接触件连接器（插针连接器）见图1CB/1 158881995
XX齿形剂而（两齿均布.任选种）62±#
图1：插头连接器
注：心内导体端部的形状生选,
客机械甜电气基准面。
第半径任意。
念齿形突缘前端的形状选。
GB/T 15888
5/8-24UNEF-2B
这在本寸入口处允许倒角至12.57mm。避螺纹按ISO263标准的规定。
续图1
3.1.1.2其有插孔中心按触件的连接器（插孔连接器）见图22
图2插座连按器
③/直径
20/半径
GB/T 15888
四撸详图,在直径I的前端沿若圆周的尺寸展示中心接触件详图
注：机械知电气基准面。
您16摘均布
阈角至能实现插接触件的插入，4螺效按ISO 261标准的规定、
5/B-24LNEF-2A
半径的中心位置不规定，它最诀于其他尺小的情况，6)应满足第 3. 2. 4条要求。
(开槽及收凹前的尺小,
③开措的方法和描的数量任选，续图2
?@/直径
爸/半径
3.1.2标准规
GB/T 15888—1995
3.1. 2. 1插孔中心接触件连接器用标准规见图 3fg
标准规A
【稳定尺用
材料钢，抛光表面粗橙度R,=0. 4unm标准规 BI、B2
（测基中心接触件保持力用）
标准规B1重量112g±2g
标准规B2重量694多士10g
图3插孔连接器中心接触件用标难规3. 1. 3外形尺
的主要尺寸，有关连接器的电缆装按接方下列图 1～图 10 示了典型连接器外形,仅标出必须统法及尺与，应由制造厂向用片提供。UHF1101-07
TJHF110113
UHF1101-20
LHF1101-19
17HF1101-24
图 4插针中心接触件【
白由端连接(直式）
GB/T 15888—1995
UHF110I-5
图5插针中心接触件
自出端连接器(直式）
UHFO4?
孔深6
图 6插孔,中心接触件
18.24:t0.13
安装孔
31'+281
16.310.13
18. 241.12
固定连接器（具有煜槽的4孔面板安装（直式）1JHF317
安紫引
1+16.3±0.12
图？插孔抵孔中心接触件
固定转接器(单孔面板安装)(直式)524
CB/T 15888
ITF347
图8插孔-插孔中心接触件
安装孔
16.3-0.12
固定转接器（隔障密封、单孔面板安装）（直式）UHF426
图9插针拥孔中心接触件转接器（直角弯式）L.HFA36
图1插孔-插计-捕孔中心接触作
T型转接器
3.2电气、机械和气候试验要求
3.2.1试验的标准条件
应符合GB11313中11条的规定。
3.2.2外观检查
应符合GB11313中12条的规定。
3.2.3尺寸
CB/T 15888—1995
应符合3.1条和GB11313中13条的规定。3.2.4标准规保持力
插孔中心接触件的标准规保持力应在1.1N～5.8N范围内。3.2.5机械相容性
应符合GB11313中15.3条的规定，不测量啮合力和转矩·但相配连接器的啮合和分离应能用正常的于工操作来实现。
3.2.6绝缘电阻
连接器内、外导体间的绝缘电阻应不小于5G。3. 2. 7 耐压
除装接SYV-50-3及SYV-75-3电缆的连接器试验电压为1.5kV(50Hz有效值）以外，其余均为2kV(50Hz有效值），试验持续时间1min，应无闪络和击穿。3.2.8密封
密封件应与面板密封连接器一起供货。在100kPa~-110kPa的标准压差下，漏率应不超过1Lin/h。3.2.9接触电阻
环境试验前，内导体间的接触电阻和外导体间的接触电阻均应不人于5m2：环境试验后，内导休间的接触电阻的增值和外导体问接触电阻的增值均应不大了5m。3.2.10电缆旋转作用
应符合GB11313巾15.4.2.2条的要求。3.2.11火紧装置抗电继拉伸的能力应符合GB11313中15.4.3.2条的要求。3.2.12夹紧装置抗电缆变曲的能力应符合GH11313中15.4.4.2条的要求。3.2.13夹紧装置抗电缆扭转的能力应符合GB11313中15.4.5.2条的要求。3.2.14锡焊
焊接后，应对连接器进行外观检查，应光可见的损伤。3.2.15振动
采用分辨力为1u的检测设备进行试验时，应无电（不连续.试验后，外观应符合3.2.2条要求。3-2.16冲击
采用分辨力为1.us的检测设备进行试验时，应无电气不连续。试验后，外观应衍合3.2.2条要求。3.2.17中心接触件固定性
试验后，中心接触件的位移应小于0.25mm3-2.18连按机构强度
应符合GB 11313 中 15,5. 3 条的要求。3.2:19机械耐久性
试验后，连接器的外观应符合3.2.2条要求；标准规保持力应符合3.2.4条的要求；耐压应符合GB/T 15888-1995
3.2.7条的要求,内导体间的接触电阻的增值和外导体问接触阻的增值均应不太于5m。啮合与分离应能用正常的手工操作来实现，密封连接器的密封应符合3.2.8条的规定。3.2.20高温耐久性
应符合GB11313中18条的要求。试验后,连接器的耐压应符合3.2.7条的要求：内导体间的接触电纽的增值和外导体间接触电阻的增值均应不大于5而。绝缘应不小于M：密封连接器的密封应符合 3. 2. 8条的规定。3.2.21温度的迅速变化
试验后，捕台好的连接器的外观应符合3.2.2条的要求；术插台的连接器的绝缘电阻应不小丁500M2,耐压应符合3.2.7条的要求,外观应符合3.2.2条的要求。3.2.22气候试验顺序
按下列气候试验顺序进行试验。3.2.22.1高温
试验时，在70℃时测量的绝缘电阻应不小于300M23.2-22.2交变湿热（第一循环）3.2.22. 3低温
试验后.连接器应无可见的损伤。3-2-22.4低气压
试验后,应符合GB 11313 中 16. 2. 4条的要求。3.2.22.5交变湿热（剩余循环）按规定的气候试验顺序进行试验后，未摘合的连接器的绝缘电阻L应不小丁100M，耐压应符合3.2.7条的要求。
插合好的连接器的接触电阻应符合3.2.9条的要求。密封连接器的御封应符合3.2.8条的要求。3.2.23恒定湿热
试验后，连接器的外观应符合3.2.2条的要求。末插合的连接器的耐压应符合3.2.7条的要求，绝缘电阻应不小于100M2.插会好的连接器的接触取阻应符合3.2.9条的要求。密封连接器的密封应符合3.2.8条的要求。3.3检查方法和试验方法
在进行表2中试验时，应把面板密封固定连接器样本用台适的试验夹其安装好。在进行表2中第2组,第3组、第5组试验前均应预光进行接触电阻测试。在进行表 2 中第 2 组,第 3 组,第 4 纽和第 5 组试验时,接电缴的连接器应装接长度为 150 mm 的规定电缆，电缆的自由端应适当处理，使内导体和外导体在用来测过时能够进行电气连接：在焊接型连接器装擦上电缆时，应捡查连接器是否符合3.2.14茶的尬定。在进行表2中的恒定湿热，温度的迅速变化和气候顺序的试验时，应将连接器的一半插个好，另半不插合。在整个试验过轻中，捕命的连接器应始终保持在插合好的状态，特别要避免播合灯的连接器之间的松动。
3.3.1外观捡套
按B11313中12条的规定进行检查。3.3.2 尺小
按GB11313中13条的规定进行检查3.3.3标准规保持力
按GB11313币15.2.3条的规定进行试验，GB/T15888—1995
具插孔中心接触件的连接器的标催规保持方试验顺序如下：a.把图3所示的标准规A插入播孔中心接触件次，插入的深度最小为11mm。b.把图3所示的标准规B1插人插孔中心接触件，标准规BI的重量为规定的112g土2且垂直向下时，捕孔中心接触件应能火持住标准规B1，把图3所示的标准规132插入插孔心接触件，标准规B2的重量为规定的694土1尺直垂尚下时.插孔中心接触件应不能夹持住标谁规B2.不能对连按器进行a项稳楚尺小的操作，上述项和项要求仍应满是。3.3.4机械相容性
按GB11313中15.3.2条的规定进行试验，同-·相配的连接器应啮合和分离5次。3.3.5绝缘电附
按GB11313中14.5.1条的规定进行试验。3. 3. 6耐压
按CB11313中14.6.1条的规定进行试验。3.3.7密封
按GB11313中16.5.1条的规定进行试验，施加的空气正差为100kPa～110kPa。3.3.8接触电
按GB11313中14.3条的规定进行测量，此按触电阻包括规定电缆段的电阻。内导体测量值与两段电缆的计算也阻值之差为内导体接触电阻。外导体测量值与两段电缆的让算电阻值之差为外导体接触电阻。作为上述方法的替代法：光测量300mm长的电缆内导体和外导体的电阳值·然后在电缆中部将电缆切断升端接上连接器，然后再测基接触电阻。3.3.9电缆旋转作用
按（B11313中15.4.2条的规定进行试验，最小弯曲半径按电缆的规定，旋转力向及次数为：顺时针10次.反时针10次
3.3.10紧装置抗电缆拉伸的能力按（B11313中15.4.3条的规定进行试验，在电缆一端的连接器上施加100N的力，施加力的持续时间最短为1min，
3.3.11火紧装置抗孢缆弯曲的能力按GB11313415.4.4条的规定进行试验，力的作用点在电缆另端的连接器上，最小弯曲半轻按电缆的规定，变曲角度为90°，弯曲次数为10次。3.3.12火紧装置抗电缆扭转的能力按GB11313中15.4.5条的规定进行试验，在电缆另-端的连接器上施加1N·m的力矩，施加力矩的持续时问最短为1min：
3.3.13锡煜
按GB11313中15.2.1条的规定进行试验。3.3.14振动
按GB11313中15.2.2条的规定进行试验，电缆的白由端应爽紧在其架上，以限制其移动。月频振动的频率范围为10Hz~～500Hz~10[Iz恒定加速度为50m/s°，振动持续时间为1h。3-3.15卡
按（H11313中15.8条的规定进行试验，电缆的自由端应夹紧在夹具架工.以限制其移动，冲击的峰值加速度为294m/s.脉冲持续时间为18ms，连续冲击次数为18次。3.3.16中心接触件固定性
按（B11313中15.2.4条的规定进行试验，应施加15N的力，施加力的持续时间为1min。..com
