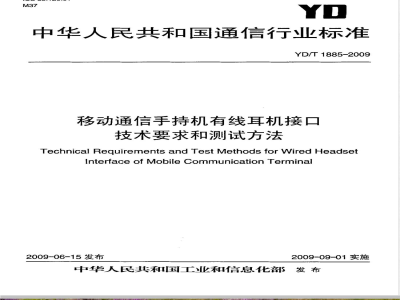

ICS33.120.01
中华人民共和国通信行业标准
YD/T 1885-2009
移动通信手持机有线耳机接口
技术要求和测试方法
Technical Requirements and Test Methods for Wired HeadsetInterfaceof MobileCommunicationTerminal2009-06-15发布
2009-09-01实施
中华人民共和国工业和信息化部发布前
引言·
1范围-
规范性引用文件
缩略语和定义
4技术要求·
概述·
同心连接器接口··
复用型接口
标准的同心连接器接口标志的要求·接口的机械性能要求·此内容来自标准下载网
4.6接口的安全防护性能…·
接口功能要求
接口的电气性能·
4.9送话器接口特性
4.10接口的环境适应性要求
5测试方法·
5.1试验条件.
5.2标志的测试
5.3接口的机械性能测试
5.4接口电气性能测试
5.5接口的环境适应性试验:
附录A(规范性附录)测试用同心连接器标准插头附录B(资料性附录)同心连接器接口转换器:参考文献
YD/T1885-2009
本标准保持了与以下标准的协调统一:前言
(1)GB/T14471-1993头戴耳机通用技术条件:(2)GB/T14947-1994声系统设备互联用连接器的应用。YD/T1885-2009
本标准非等效采用了IEC60130-8-1986《频率低于3MHz的连接器第8部分:无线电设备中用于音频电路的同心连接器》和IEC60603-11-1992《用于印制板的频率低于3MHz的连接器第11部分:同心连接器详细规范(插头和插座尺寸)》。本标准附录A为规范性附录,附录B为资料性附录。本标准由中国通信标准化协会提出并归口。本标准起草单位:工业和信息化部电信研究院、中兴通讯股份有限公司本标准主要起草人:纪枕、朱晓峰、卢玉平、项宗建、张薇、史德年、何桂立、邹健
YD/T1885-2009
本标准的目的是在保证产品方便可用性的前提下,通过制定统一的有线耳机接口和规定接口技术要求的方式,使得不同型号的移动通信手持机能够与符合本标准规定的有线耳机连接使用,或者与类似的音频设备所配耳机配合使用,从而使用者可以根据不同的需求自主选择耳机,同时也可降低移动通信手持机的使用成本。
本标准规定了通常情况下移动通信手持机有线耳机接口的规格。同时考虑到移动通信手持机的个性化发展和结构尺寸的特殊需求,规定了有线耳机接口与数据接口复用时通过接口转换连接装置的转换要求。
本标准的制定,既考虑了移动通信手持机间有线耳机的互换性,同时也考虑到通用立体声耳机在移动通信手持机上的适用性。
1范围
YD/T1885-2009
移动通信手持机有线耳机接口技术要求和测试方法本标准规定了移动通信手持机(以下简称手机)有线耳机接口的技术要求和测试方法,包括接口的物理结构、连接定义、标志、机械性能、安全防护性能、电气性能和环境适应性等。本标准适用于移动通信手持机有线耳机接以及与之连接的有线耳机和接口转换装置等。其他音频播放设备可参照执行。
本标准不适用于移动通信手持机数字传输方式的有线耳机接口。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本标准。GB4943
GB/T5095.2-1997
GB/T5095.5-1997
GB/T 5095.6-1997
GB/T 5095.7-1997
GB/T 5095.11-1997
YD/T 1538-2006
3术语、定义和缩略语
3.1术语和定义
信息技术设备的安全
电子设备用机电元件基本试验规程及测量方法第2部分:一般检查、电连续性和接触电阻测试、绝缘试验和电压应力试验电子设备用机电元件基本试验规程及测量方法第5部分:撞击试验(自由元件)、静负荷试验(固定元件)、寿命试验和过负荷试验电子设备用机电元件基本试验规程及测量方法第6部分:气候试验和锡焊试验
电子设备用机电元件基本试验规程及测量方法第7部分:机械操作试验和密封性试验
电子设备用机电元件基本试验规程及测量方法第11部分:气候试验数字移动终端音频性能技术要求及测试方法下列术语和定义适用于本标准。耳麦HeadsetWithMicrophone
具有送话器(MIC)功能的头戴式耳机装置。3.2缩略语
下列缩略语适用于本标准。
L(Laudio)
R(Raudio)
M(MIC)
Left Audio Channel
Right Audio Channel
Mono Audio Channel
Microphone
左声道
右声道
单声道
麦克风(送话器)
YD/T1885-2009
G(GND)
4技术要求
4.1概述
Ground
(信号)地
本标准规定的手机有线耳机接口为标准规格的同心连接器,包括插座端和插头端,手机侧应使用插座端。标准中规定了两种接口,根据连接器直径尺寸的不同分别称为2.5mm同心连接器接口和3.5mm同心连接器接口(以下简称为2.5mm接口和3.5mm接口)。4.2同心连接器接口
a)插头和插座的外形示意图如图1所示。mDT
插头端
图1同心连接器插头和插座外形示意b)手机侧2.5mm接口和3.5mm接口应为3个或4个接触点的插座。插座端
注:本标准所指的插座接触点是对应插头各段的触点,所以插座接触点数量不包括用于其他功能的附加触点。c)接口的外部接入端可为3段或4段插头。d)插座应能够兼容3段插头的接入,且不应影响有线耳机的受话功能。e)插座应能够兼容4段插头的接入,且不应影响有线耳机的送、受话功能。4.2.1同心连接器插头和插座结构尺寸4.2.1.13段2.5mm接口插头
直径为2.5mm的3段插头外形尺寸如图2所示。图中A宽约为0.1mm,B处应无毛刺、飞边。0.7±0.3
A0.2±0.1
(2.3)
10.3±0.3
注:①为插头尖端,导电材料:②为绝缘环套;③为中环,导电材料;④为插头末端环套,导电材料:③为插头末端手柄部分示意。图23段2.5mm接口插头外形尺寸
4.2.1.23触点2.5mm接口插座
YD/T1885-2009
插座应能够可靠与插头配合使用,其尺寸及各接触点簧片的定位如图3所示。为了更好地与功能不同的各种耳机兼容,用于手机的3触点插座应符合此规定。当插座环套为导电材料时,插座末端的接触区域有可能超出图3中末端触点所规定的范围,此时插座环套的横向长度应≤3.9mm。9.15±0.65
1.05±0.65
图33触点2.5mm接口插座尺寸及各接触点簧片的定位4.2.1.34段2.5mm接口插头
中环触点簧片
尖端触点簧片
末端触点簧片
●插座环套
直径为2.5mm的4段插头外形尺寸如图4所示。图中A宽约为0.1mm,B处应无毛刺、飞边。0.7±0.3
Toteio
R0.2±0.1
10.3±0.3
1.5±0.10.7±0.12.1±0.1
900g20
注:①为插头尖端,导电材料:②为绝缘环套;③为中环1,导电材料;④为中环2,导电材料:③为插头末端环套,导电材料;③为插头末端手柄部分示意。
图44段2.5mm接口插头外形尺寸
4.2.1.44触点2.5mm接口插座
插座应能够可靠与插头配合使用,其尺寸及各接触点簧片的定位如图5所示。考虑到插头尺寸和插座接触簧片定位的容差以及簧片自身的接触面积可能引起的接触点偏移,要求实际中环2触点簧片与末端触点簧片间接触的最近距离应>1.6mm。当插座环套为导电材料时,插座末端的接触区域有可能超出图5中末端触点所规定的范围,此时插座环套的横向长度应≤2.0mm。3
YD/T1885-2009
3.55±0.3
1.05±0.65
9.15±0.65
图54触点2.5mm接口插座尺寸及各接触点簧片的定位4.2.1.53段3.5mm接口插头
中环2触点簧片
中环1触点簧片
尖端触点簧片
末端触点簧片
●插座环套
直径为3.5mm的3段插头外形尺寸如图6所示。图中A宽约为0.15mm,B处应无毛刺、飞边。1±0.3
/R0.2±0.1
.0.4±0.1
注:①为插头尖端,导电材料:②为绝缘环套;③为中环,导电材料:④为插头末端环套,导电材料;③为插头未端手柄部分示意图63段3.5mm接口插头外形尺寸
4.2.1.63触点3.5mm接口插座
插座应能够可靠与插头配合使用,其尺寸及各接触点簧片的定位如图7所示。为了更好地与功能不同的各种耳机兼容,用于手机的3触点插座应符合此规定。当插座环套为导电材料时,插座末端的接触区域有可能超出图7中末端触点所规定的范围,此时插座环套的横向长度应≤5.3mm。9
1.25±0.8
11.5±1.0
图73触点3.5mm接口插座尺寸及各接触点簧片的定位4.2.1.74段3.5mm接口插头
YD/T1885-2009
中环触点簧片
尖端触点簧片
末端触点簧片
插座环套
直径为3.5mm的4段插头外形尺寸如图8所示。图中A宽约为0.15mm,B处应无毛刺、飞边。1±0.3
R0.2±0.1
2.3±0.10.7±0.1
注:①为插头尖端,导电材料:②为绝缘环套;③为中环1,导电材料:④为中环2,导电材料;③为插头末端环套,导电材料;③为插头末端手柄部分示意。
图84段3.5mm接口插头外形尺寸
4.2.1.84触点3.5mm接口插座
插座应能够可靠与插头配合使用,其尺寸及各接触点簧片的定位如图9所示。考虑到插头尺寸和插座接触簧片定位的容差以及簧片自身的接触面积可能引起的接触点偏移,要求实际中环2触点簧片与末端触点簧片间接触的最近距离应>2.4mm。当插座环套为导电材料时,插座末端的接触区域有可能超出图9中末端触点所规定的范围,此时插座环套的横向长度应≤2.4mm。YD/T1885-2009
1.25±0.8
11.5±1.0
图94触点3.5mm接口插座尺寸及各接触点簧片的定位4.2.2同心连接器连接端子定义
中环2触点簧片
中环1触点簧片
尖端触点簧片
末端触点簧片
插座环套
手机有线耳机接口为同心连接器时,其连接端子定义应符合本标准的规定。为了使接口不符合本标准规定的耳机能够与标准的手机耳机接口连接使用,可通过接口转换器使之相配合。附录B推荐并提供了通常的接口转换器的转换定义。4.2.2.13段同心连接器接口定义3段接口各接触点编号及连接安排如图10所示。其中插座触点1对应插头尖端连接受话器(耳机左声道L);插座触点2对应插头中环连接受话器(耳机右声道R):插座触点3和触点4对应插头末端连接信号回路(GND)。
插座端接触点及编号
插头端各段名称
注:1为尖端触点,接受话器左声道(Laudio):2为中环触点,接受话器右声道(Raudio):3为末端触点,接信号回路(GND);4为插座环套,当环套为导电材料时,接信号回路(GND)。图103段同心连接器接口定义示意4.2.2.24段同心连接器接口定义4.2.2.2.14触点插座和4段具有送话功能的立体声耳机插头定义4段接口各接触点编号及连接安排如图11所示,其中插座触点1对应插头尖端连接受话器(耳机左声道L);插座触点2对应插头中环1连接受话器(耳机右声道R);插座触点3对应插头中环2连接送话器(MIC+):插座触点4和触点5对应插头末端连接信号回路(GND)。6
插座端接触点及编号
尖端中环1中环2末端
插头端各段名称
YD/T1885-2009
注:1为尖端触点,接受话器左声道(Laudio);2为中环1触点,接受话器右声道(Raudio);3为中环2触点,接送话器(MIC+);4为末端触点,接信号回路(GND):5为插座环套,当环套为导电材料时,接信号回路(GND)。图114段同心连接器接口定义示意4.2.2.2.24段具有送话功能的单声道耳机插头定义4段插头和对应的各触点编号如图11所示,其中插头尖端(触点1)连接受话器(MONO);中环1(触点2)开路;中环2(触点3)连接送话器(MIC+);插头末端(触点4和触点5)连接信号回路(GND)。4.3复用型接口
手机有线耳机接口可以采用与数据接口复用的方式,当复用时,不应影响数据传输性能。并且,应通过接口转换装置将其转换成2.5mm或3.5mm的同心连接器接口插座。该转换装置仅应做物理连接转换转换后的耳机接口应符合本标准的规定。4.4标准的同心连接器接口标志的要求4.4.1标志的要求
4.4.1.1标志的识别
为了区别手机耳机接口,凡是符合本标准规定的同心连接器接口,均应用标准有线耳机接口标志标识在产品上。可以选择以模塑、喷涂、粘贴、印刷的方法直接标明在产品上,以表示有线耳机接口符合本标准。建议可同时用视觉和触觉的方式识别该标志。4.4.1.2标志的位置
无论接口的插头端或插座端(包括耳机接口插头和插座、接口转换装置的插头端或插座端),均应在符合本标准一侧用标志标明。如在手机侧耳机接口处不易标明标志时,也可以选择在产品说明书中或包装盒上予以注明。
4.4.2标志耐久性
标志应清晰可辨、易识别、不易褪色、耐久,具体要求应符合GB4943中有关标志的规定。4.4.3标志的组成
图12为标准有线耳机接口标志图样示例。图12标准有线耳机接口标志图样
