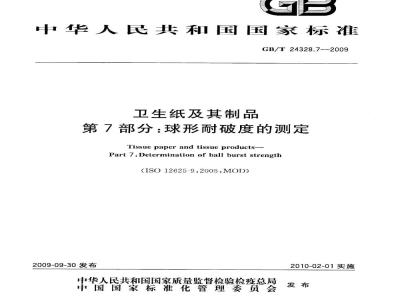

ICS85-010
中华人民共和国国家标准
GB/T24328.7-2009
卫生纸及其制品
第7部分：球形耐破度的测定
Tissue paper and tissue products-Part 7:Determination of ball burst strength(ISO12625-9.2005.MOD)
2009-09-30发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2010-02-01实施
中华人民共和国
国家标准
卫生纸及其制品
第7部分：球形耐破度的测定
GB/T 24328.72009
中国标准出版社出版发行
北京复兴门外三里河北街16号Www.bzxZ.net
邮政编码：100045
网址spc.net.cn
电话：6852394668517548
中国标准出版社秦皇岛印刷广印刷各地新华书店经销
开本880×12301/16印张0.5
字数10千字
反2009年11月第一次印刷
2009年11月第一版
书号：1550661-39115
如有印装差错
由本社发行中心调换
版权专有侵权必究
举报电话：（010)68533533
http：//foodmate.net前言
GB/T24328《卫生纸及其制品》分为以下7个部分：第1部分：总则及术语；
第2部分：厚度、层积厚度和表观密度的测定；-第3部分：抗张强度、裂断时伸长率和抗张能量吸收的测定；第4部分：湿抗张强度测定；
—第5部分：定量的测定；
第6部分：吸水时间和吸水能力（篮筐浸没法）；第7部分：球形耐破度的测定。
本部分为GB/T24328的第7部分。GB/T24328.7—2009
本部分修改采用ISO12625-9：2005《卫生纸及其制品第9部分：卫生纸及其制品球形耐破度的测定》（英文版）。
本部分与ISO12625-9：2005相比，主要差异如下：用GB/T450《纸和纸板试样的采取及试样纵横向、正反面的测定》代替ISO1862002MOD;
—用GB/T10739《纸、纸板和纸浆试样处理和试验的标准大气条件》代替cqvISO187：1990；-一用GB/T24328.1《卫生纸及其制品第1部分：总则及术语》代替ISO12625-1：2005，MOD；一用GB/T24328.5《卫生纸及其制品第5部分：定量的测定》代替ISO12625-6：2005，MOD。本部分由中国轻工业联合会提出。本部分由全国造纸工业标准化技术委员会归口。本部分起草单位：中国制浆造纸研究院、中国造纸协会标准化专业委员会。本部分主要起草人：卢宝荣。
1范围
卫生纸及其制品
第7部分：球形耐破度的测定
GB/T24328.7—2009
GB/T24328的本部分规定了卫生纸及其制品抗机械穿透能力（球形耐破度）的测定方法。本部分适用于卫生纸及其制品。2规范性引用文件
下列文件中的条款通过GB/T24328的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
GB/T450
纸和纸板试样的采取及试样纵横向、正反面的测定（GB/T450一2008，ISO186：2002,MOD)
GB/T10739纸、纸板和纸浆试样处理和试验的标准大气条件（GB/T107392002，eqvISO187：1990)
GB/T16825.1静力单轴试验机的检验第1部分：拉力和（或）压力试验机测力系统的检验与校准（GB/T16825.1—2008，ISO7500-1.2004,IDT)GB/T24328.1卫生纸及其制品第1部分：总则及术语（GB/T24328.1—2009，ISO12625-1：2005,MOD)
GB/T24328.5
5卫生纸及其制品第5部分：定量的测定（GB/T24328.5—2009，ISO）12625-6：2005MOD)
3术语和定义
下列术语和定义适用于GB/T24328的本部分。3.1
定量grammage
按GB/T24328.5的规定测得的单位面积卫生纸及其制品的质量。耐破度burstforce
在试验条件下，卫生纸及其制品试样的表面在垂直方向所能承受的最大力。耐破指数burstindex
卫生纸及其制品的耐破度除以经温湿处理样品的定量，定量按照标准方法测定。4原理
试样被两个同心盘环的外围牢固夹住，使用一个被固定在合适机械装置上的硬质、不变形、高度抛光、以恒定速率运动的圆球，从垂直方向对固定在盘中央的试样施加力使其凸起，从而测定试样的抗机械穿透能力（耐破度）。
GB/T24328.7-2009
5仪器
5.1夹持系统
应能将试样牢固、均匀地夹在两个同心盘环间，同心盘环的表面彼此平行。盘环可以被机械或气动装置驱动。
夹持力应足够大，防止试样在试验过程中滑动，但要避免损坏试样。夹持环的夹持表面涂有商品级适宜的塑料材料，厚度一般为1.5mm2mm，IRHD（国际橡胶硬度）为75±5。
涂层的边缘应与夹持环的内径一致，宽度至少为12.5mm。两个同心环的内径应为（89.0士0.2)mm。夹持系统的尺寸见图1。
单位为毫米
中89±0.2
1-—测试区域：
2-一夹持环。
a合适的涂层。
图1夹持系统原理图
5.2穿透系统
穿透（破裂)系统由一个硬质、不变形、高度抛光材料制成的圆球组成，其尺寸为：直径：（16±0.05）mm；
一球度：大于1μm。
圆球被永久地固定在（9.0士1)mm长的硬质杆的末端，在环形夹盘的中心位置，将所受到的力传送给配置的测压系统和测力系统。5.3测力系统
采用1级以上的测力系统测定载荷，并应按GB/T16825.1的规定进行校准和验证。读数系统应带有一个显示器，显示破裂时的最大力并加以记录。5.4驱动装置
驱动装置由-个静态的单轴测试设备组成，它带有一个能以一定速度上下往复运动的装置，其运动方向与夹盘中受力的试样垂直。驱动装置提供的驱动速率可以变化，也可以固定。穿透试样的速率应为（125±5)mm/min。
http：/
6试样温湿处理
GB/T24328.7—2009
除非协议双方另有规定，测试前，应在GB/T10739规定的标准大气条件下处理样品。样品应在该标准大气中测试。
7试样的制备
7.1按GB/T450选取试样。
7.2试样不应有褶皱、尘埃或明显的损坏。7.3试样测试区域的面积应大于测试仪的夹环，被夹持的区域不可用于下次测试。7.4从按第6章规定的经温湿处理过的样品中制备10个试样。7.5试样被测试部分的尺寸由夹持系统的内心尺寸决定。7.6对于加工后的卫生纸产品，应在产品上直接测试，不考虑产品的层数。一个加工后的产品通常可直接当作一个试样。
7.7未经加工的卫生纸应测定单层，除非协议双方另有规定。7.8厕用卫生纸通常是经打孔的卷筒纸。测试这种样品时，采取三节连着的纸页比较方便。靠外边的两节纸页用于移送试样到夹持系统中，中问的纸页用于测试。对于节距大于120mm的厕用卫生纸，以及未打孔的厕用卫生纸，采取试样长度约为300mm。7.9卫生纸产品可能有压花、印刷、易于截取的打孔线、折叠或兼具以上特征。在这种情况下，避免将以上特征部位直接放在夹持系统的穿透位置上(尤其是折叠和打孔）。8试验步骤
仪器应放置在无外来震动的水平面上；a）
用前，打开仪器，预热至少30min；b）
将试样放在仪器的夹持系统中；c)
d）启动夹持系统，夹好试样；
启动测试程序，使穿透装置以测试速度运动；e）
当试样被穿透装置项破时，记录测力系统显示的力值，该数值即为抗穿透能力（耐破力F)；f
松开夹持系统，移去试样；
h）对所有试样重复以上操作。
9结果计算
计算10个试样抗穿透力的平均值F。按式（1)计算耐破指数X，以N·m2/g表示：X-E
式中：
F——样品抗穿透力的平均值，单位为牛顿（N)；g-—样品的定量，单位为克每平方米（g/m)。10试验报告
试验报告应包括以下内容：
a）对GB/T24328本部分编号的引用；b）试验的日期和地点；
企品伙伴网htt
GB/T24328.7—2009
c）对样品的完整鉴别和所用试验方法；测量结果，以平均值F表示，单位为N，修约至小数点后两位；d)
标准偏差，保留两位小数，以及测得的最大值和最小值；e）
如果需要，报告耐破指数X，保留两位有效数字；f
任何偏离GB/T24328本部分以及其他可能影响测试结果的情况。g）
11精确度
按照本部分的规定，8个实验室测试了11个样品。球形耐破度的实验室比对试验结果见表1。表1球形耐破度的实验室比对试验结果耐皱指数
擦拭纸
厕用卫生纸
纸手帕
(N·m2/g)
定量g/
a95%的概率范围内，R-1.96/2×s。GB/T24328.7-2009
平均耐破力F/
价品伙伴网http：/
实验室间的
标准偏差s/
Foodmgtono
再现性
变异系数CV/
再现性极限R/
版权专有侵权必究
书号：155066·1-39115
