GB/T 24721.4-2009
基本信息
标准号： GB/T 24721.4-2009
中文名称：公路用玻璃纤维增强塑料产品 第4部分：非承压通信井盖
标准类别：国家标准(GB)
标准状态：现行
发布日期：2009-11-30
出版语种：简体中文
下载格式：.rar .pdf
下载大小：2686658
相关标签： 公路 玻璃纤维 增强塑料 产品 承压 通信 井盖
标准分类号
关联标准
出版信息
出版社：中国标准出版社
标准价格：0.0 元
出版日期：2010-04-01
相关单位信息
发布部门：中华人民共和国国家质量监督检验检疫总局 中国国家标准化管理委员会
标准简介
GB/T 24721.4-2009 公路用玻璃纤维增强塑料产品 第4部分：非承压通信井盖 GB/T24721.4-2009 标准下载解压密码：www.bzxz.net

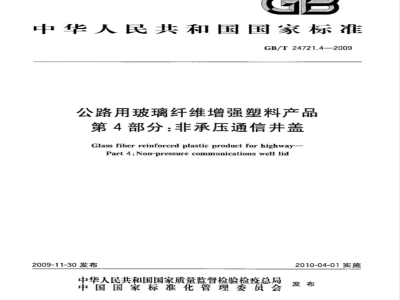

标准图片预览
标准内容
ICS03.220.20;93.080.30
（正版）GBT 24721.4-2009-
中华人民共和国国家标准
GB/T24721.4—-2009
公路用玻璃纤维增强塑料产品
第4部分：非承压通信井盖
Glass fiber reinforced plastic product for highway--Part 4:Non-pressure communications well lid2009-11-30发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2010-04-01实施
GB/T24721.4—2009
规范性引用文件
术语和定义
4产品分类、结构、尺寸及偏差
技术要求
试验方法
检验规则
8标志、包装、运输及贮存
附录A（规范性附录）
整体承载性能测定方法
GB/T24721《公路用玻璃纤维增强塑料产品》分为5个部分：一第1部分：通则；
第2部分：管箱；
—第3部分：管道；
第4部分：非承压通信井盖；
第5部分：标志底板。
本部分为GB/T24721的第4部分。本部分的附录A为规范性附录。
GB/T24721.4-2009
本部分由全国交通工程设施（公路)标准化技术委员会(SAC/TC223)提出并归口。本部分起草单位：交通部公路科学研究院、国家交通安全设施质量监督检验中心、公路交通安全实验室。
本部分主要起草人：陆宇红、郭东华、龚柏岩、张建平、马学锋、蒋旭峰、张智勇。I
1范围
公路用玻璃纤维增强塑料产品
第4部分：非承压通信井盖
GB/T24721.4—2009
GB/T24721的本部分规定了公路用非承压玻璃纤维增强塑料通信井盖（以下简称非承压玻璃钢通信井盖)产品的分类、结构、尺寸及偏差、技术要求、试验方法、检验规则、标志、包装、运输和贮存等内容。
本部分适用于公路非车辆行驶区域用非承压玻璃钢通信井盖，其他道路以及聚合物基复合材料产品可参照使用。
2规范性引用文件
下列文件中的条款通过GB/T24721本部分中的引用而成为本部分的条款。凡是注日期的引用文件其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。GB/T14486塑料模塑件尺寸公差（GB/T14486—2008，DIN16901：1982NEQ）GB/T24721.1一2009公路用玻璃纤维增强塑料产品第1部分：通则3术语和定义
下列术语和定义适用于GB/T24721的本部分。3.1
communicationswelllid
通信并盖
通信并口可开启的封闭物，由支座（口圈)和并盖组成。3.2
seating
固定于井口处，用于安放和支承井盖。3.3
嵌入深度depthofinsertion
支座支承面至支座顶面的距离。3.4
缝宽totalclearance
支座与井盖间的间欧和。
interface
接触面
井盖与支座支承面相接触的平面。3.6
clearopeningofwell lid
并盖净宽
支座孔口的最大内切圆直径，如图1中所示的D。。1
GB/T24721.4--2009
a）圈形井盖
4产品分类、结构、尺寸及偏差
4.1产品分类
b)正方形井盖
图1并盖净宽示意图
玻璃钢通信井盖按成型工艺分为以下两种方式：a）M-—模压成型玻璃钢通信井盖；b）Q其他成型玻璃钢通信井盖。4.2结构、尺寸及偏差
4.2.1结构及尺寸
玻璃钢通信井盖产品的结构如图2所示，结构尺寸应符合表1规定。Ixw
D,(LXW)
一并盖嵌人深度，
并盖的接触面高度；
-单侧间隙，井整缝宽a=a;十a;
支座支承面宽度；
并盖接触面宽度；
井盖净宽；
井盖公称外径(矩形井盖的长X宽)。图2玻璃钢通信井盖示意图
表1玻璃钢通信并盖产品的结构尺寸并盖净宽D
支座孔口公称尺寸
并盖公称外径或边长
嵌人深度A
最大允许继宽aai十az
支承面宽度6
350×350
350×350
400×400
450×450
450×450
500×500
730×530
730×530
800×600
≥>15
c）矩形并盖
单位为毫米
De≥600
550×550
550×550
600X600
≥>20
4.2.2偏差
应符合下列规定：
支座孔口尺寸允许偏差为士10mm。a)
井盖最大外径D.或边长(L×W)：b)
公称尺寸小于600mm，允许偏差为士3mm；公称尺寸不小于600mm，允许偏差为士4mm。c）井盖嵌人深度A与井盖的接触面高度H之差为一2mm～十1mm。4.3型号
玻璃钢通信并盖的型号名称应符合以下规定：G-Q-O
承载能力，单位为千牛(kN)；
GB/T24721.4—2009
井盖主参数（圆形并盖：净宽D;矩形井盖：支座孔口的长×宽，mm×mm)；井盖；
玻璃钢。
示例：承压能力为20kN、净宽为d600tmm的非承压玻璃圆形并盖的型号表示为BG-@600-20。5技术要求
5.1一般要求
5.1.1原材料性能
原材料性能应满足GB/T24721.12009中4.1.1的规定。5.1.2外观质量
5.1.2.1并盖与支座表面应光滑、平整、配合紧密，具有良好的防水效果。其外观质量应符合GB/T24721.1—2009的4.1.2的规定。5.1.2.2井盖表面应有凸起高度为2mm~5mm的防滑花纹.且标识清晰。并盖设有开启和锁止装置。
5.1.2.3井盖与支座装配结构尺寸应符合GB/T14486的要求。其公差等级不应低于GB/T14486中MT5的规定并保证井盖与支座的互换性。5.2理化性能
玻璃钢通信井盖理化性能应符合表2的要求。表2玻璃钢通信并盖理化性能要求序号
通用物
理性能
承载性能
巴柯尔硬度
氧指数(阻燃2级）
残留变形
(试验荷载：20kN)
耐水性能*
承载力
耐化学介质性能
技术要求wwW.bzxz.Net
反复施加2/3倍试验荷载5次后的残留变形量≤1%D，加荷至试验荷载，保持5min后鲫载，井盖、支座无裂纹GB/T24721.1—2009的4.2.3，
弯曲强度保留率或整体破坏荷载保留率≥80%GB/T24721.1-2009的4.2.4的全部化学介质种类，检查外观
GB/T24721.4—2009
环境适
应性能
耐湿热性能
耐低温冲击性能
人工加速老化试验
耐侠性能
自然噪露试验
表2(续)
技术要求
GB/T 24721.1—2009的4.2.5.1
弯曲强度保留率或整体破坏荷载保留率≥80%GB/T24721.1—2009的4.2.5.2
GB/T24721.1—2009表2中4.2.5.4GB/T 24721.12009 的4.2.5.5，整体破坏荷载保留率≥60%
经耐水性能、耐湿热性能、自然操露试验后，整体破坏荷载保留率应符合表中规定或破坏荷教值不低于试验荷载值，
6试验方法
6.1试样状态调节和试验环境条件按GB/T24721.1-2009中5.1的规定进行。6.2试剂
按GB/T24721.1—2009中5.2的规定进行。6.3试验仪器和设备
按GB/T24721.1-2009中5.3的规定进行。6.4试样
6.4.1通用要求
按GB/T24721.1-2009中5.4的规定进行。6.4.2特殊规定
在成品上无法制取试验样品时，应使用与产品相同的原材料及相同的工艺方法，制备出厚度为5.0mm士0.2mm的均一平面结构的试验样品。对试样大小不作特殊限定，但至少应保证可冲裁出200mm×200mm的试片，试样总面积应不小于0.24m。弯曲强度试样制备还应包含同数量的耐水性能、耐湿热性能、耐候性能保留率的比对试样。6.5试验程序及结果
6.5.1外观质量
按GB/T24721.1—2009中5.5.1的方法进行。6.5.2结构尺寸
6.5.2.1井并盖最大外径或边长
用分度值0.05mm的钢板尺或钢卷尺测量。在并盖表面均匀量取3个直径或长宽各3个边长值，取其平均值作为测量结果。
6.5.2.2嵌入深度
用分度值0.02mm的卡尺测量并盖两相互垂直的轴线处的嵌入深度，取4个值的平均值作为测量结果。
6.5.2.3并盖的接触面高度
用分度值0.02mm的卡尺测量并盖两相互垂直的轴线处的接触面高度，取4个值的平均值作为测量结果。
6.5.2.4支承面宽度
用分度值0.02mm的卡尺测量支座两相互垂直的轴线处的支承面宽度值。6.5.2.5防滑花纹凸起高度
用分度值0.02mm的卡尺测量任意3点，取其平均值为测量结果。6.5.3通用物理力学性能
6.5.3.1密度
按GB/T24721.1一2009中5.5.2.5的方法进行。6.5.3.2巴柯尔硬度
按GB/T24721.1—2009中5.5.2.6的方法进行。6.5.3.3氧指数
按GB/T24721.1--2009中5.5.3的方法进行。6.5.4
整体承载性能
按附录A的方法进行。
6.5.5耐水性能
按GB/T24721.1-—2009中5.5.4的方法进行。6.5.6耐化学介质性能
按GB/T24721.1-2009中5.5.5的方法进行。6.5.7环境适应性能
6.5.7.1耐湿热性能
按GB/T24721.1—2009中5.5.6.1的方法进行。6.5.7.2耐低温冲击试验
按GB/T24721.1--2009中5.5.6.2的方法进行。6.5.7.3人工加速老化试验
按GB/T24721.1--2009中5.5.6.4的方法进行。6.5.7.4自然曝露试验
按GB/T24721.1-—2009中5.5.6.5的方法进行。6.5.7.5材料性能保留率
按GB/T24721.1—2009中5.5.7的方法进行。7
检验规则
GB/T24721.4—2009
检验规则应符合GB/T24721.1一2009第6章的规定，检验项目还应符合以下要求：a）型式检验项目：第4章和第5章中除耐自然曝露试验外规定的全部项目；b）出厂检验项目：5.1.2、4.2.1、4.2.2、表2中的巴柯尔硬度及产品的标志、包装。8
标志、包装、运输及贮存
应符合GB/T24721.1一2009第7章的规定，还应符合以下要求：a）每套井盖正面应有永久性的产品型号、生产企业名称、生产年份及“通信”专用标志，支座也应有产品型号的标志；
无特殊要求时不包装；
使用叉车装卸时，产品底部应有托架且层高不高于10层。c)
GB/T24721.4—2009
A.1样品
附录A
（规范性附录）
整体承载性能测定方法
取3组成套产品进行承载性能试验。A.2试验设备
能施加不小于40kN的荷载，且操作台面的尺寸应大于并盖支座最外缘尺寸。仪器的测量误差不大于2%，试验加载装置如图A.1所示。加载
加载压头
刚性垫块
橡胶垫片
试验平台
副性垫块——直径356tmrm、厚度≥40mm、边缘1X45倒角的圆形钢板，上下表面平整、表面粗糙度Ra为12.5μm;橡胶垫片一—放置在刚性垫块与并益之间的直径356mm、厚度6mm～10mm的橡胶整片。注：并盖净宽尺寸D<400时，刚性垫块和橡胶垫片的直径为250mm。图A,1整体承载力试验装置示意图A,3试验步骤
A.3.1如图A.1所示，将试验样品置于试验平台上，调整样品位置，使加载压头、刚性垫块和试验样品的几何中心重合。
A.3.2以1kN/s3kN/s的速度加载至2/3试验荷载后卸载，重复5次。测量第1次加载前与第5次卸载后试验样品几何中心点的变形量，精确至0.01mm，此值即为残留变形量。A.3.3按A,3.2的速度加载至试验荷载，保持5min后卸载，检查井盖和支座有无裂纹。A.3.4按A,3.2的速度加载至破坏，记录整体破坏荷载力。A.3.5
每组成套样品均需按以上顺序进行试验。GB/T_24721.4-2009
中华人民共和国
国家标准
公路用玻璃纤维增强塑料产品
第4部分：非承压通信井益
GB/T24721.4—2009
中国标准出版社出版发行
北京复兴门外三里河北街16号
邮政编码：100045
网址www.spc.net,cn
电话：68523946
68517548
中国标准出版社秦皇岛印刷厂印剧各地新华书店经销
开本880×12301/16
2010年3月第一版
字数14千字
2010年3月第一次印刷
书号：155066·1-40015
如有印装差错
定价16.00元
由本社发行中心调换
版权专有
侵权必究
举报电话：(010)68533533
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
