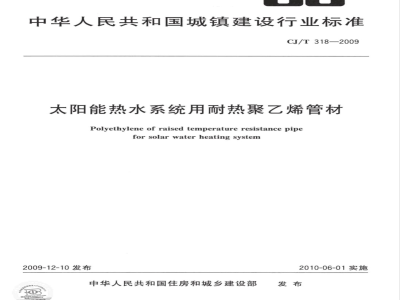

中华人民共和国城镇建设行业标准CJ/T 318—2009
太阳能热水系统用耐热聚乙烯管材Polyethylene of raised temperature resistance pipeforsolarwaterheatingsystem
2009-12-10发布
中华人民共和国住房和城乡建设部全展查真伪
2010-06-01实施
CJ/T318—2009
本标准主要参考ISO/DIS22391：2008《冷热水用塑料管道系统E—耐热聚乙烯（PE-RT)》。
本标准的附录A为规范性附录，
本标准由住房和城乡建设部标准定额研究所提出。本标准由住房和城乡建设部给水排水产品标准化技术委员会归口。本标准起草单位：上海伟星新型建材有限公司、浙江伟星新型建材股份有限公司、住房和城乡建设部科技发展促进中心。
本标准主要起草人：李大治、冯金茂、陆伟华、高立新。本标准为首次发布。
1范围
太阳能热水系统用耐热聚乙烯管材CJ/T318—2009
本标准规定了太阳能热水系统热水箱至用户终端输水用耐热聚乙烯（PE-RT)管材（以下简称太阳能PE-RT管）的材料、管系列S值的选择、要求、试验方法、检验规则、标志、包装、运输和贮存。本标准适用于太阳能热水管道系统、太阳能生活热水供水管道系统，长期使用温度95℃以下，故障温度可达100℃。
本标准不适用于太阳能集热管与热水箱循环系统部分输水管路2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T2828计数抽样检验程序第1部分：按接收质量限（AQL)检索的逐批检验抽样计划GB/T2918
GB/T3682
GB/T6111
GB/T6671
GB/T8806
GB/T10798
GB/T14152
塑料试样状态调节和试验的标准环境热塑性塑料熔体质量流动速率和熔体体积流动速率的测定流体输送用热塑性塑料管材耐内压试验方法热塑性塑料管材纵向回缩率的测定塑料管道系统塑料部件尺寸的测定热塑性塑料管材通用壁厚表
热塑性塑料管材耐外冲击性能试验方法（时针旋转法）塑料实验室光源暴露试验方法第2部分：氙弧灯GB/T16422.2
生活饮用水输配水设备及防护材料的安全性评价GB/T17219
GB/T17391
聚乙烯管材与管件热稳定性试验方法GB/T18252
塑料管道系统用外推法对热塑性塑料管材长期静液压强度的测定GB/T18991-2003冷热水系统用热塑性塑料管材和管件GB/T21300
塑料管材和管件不透光性的测定3符号和缩略语
3.1符号
C:总使用系数
d。：任一点外径
dem：平均外径
demmin：最小平均外径
dem,max：最大平均外径
dn：公称外径
e：任一点的壁厚
emax：任一点最大的壁厚
emin：任一点最小的壁厚
en：公称壁厚
CJ/T318—2009
P：内部静液压压力
Pp：设计压力
T:温度
Tp：设计温度
t:时间
Q：静液压应力
LPL：预测的长期静液压强度的置信下限3.2缩略语
LPL：置信下限
MFR：熔体质量流动速率
MOP：最大工作压力
Ⅱ型PE-RT：Ⅱ型耐热聚乙烯下载标准就来标准下载网
S:管系列
4材料
4.1太阳能PE-RT管专用料
用于生产太阳能PE-RT管的专用料为用Ⅱ型耐热聚乙烯树脂为基础经改性制造而成的粒料，专用料中包含少量添加剂、颜料、填充剂等以满足耐候性等应用要求，Ⅱ型耐热聚乙烯树脂的性能要求应满足4.2中的相关要求。
4.2Ⅱ型耐热聚乙烯
将耐热聚乙烯树脂制成管材，并按照GB/T18252规定的方法进行长期静液压强度的测定，其蠕变破坏曲线满足附录A中图A.1的要求，其管材长期静液压强度满足附录A耐热聚乙烯的要求，4.3回用料
太阳能PE-RT管在生产过程不允许使用回用料。5
管系列S值的选择
5.1太阳能PE-RT管材按尺寸分为S4、S3.2、S2.5三个管系列。管系列S值的选择
管材按设计温度和设计压力，可按表1给出参数选择对应的S值。表1
温度/℃
太阳能RE-RT管管系列S值的选择(C=1.5)S3.2
最大工作压力/MPa
温度/℃
最大工作压力/MPa
6要求
6.1颜色
颜色宜为黑色，当使用套管保护时可由供需双方协商确定其他颜色。6.2外观
管材内外层色泽应一致。
CJ/T318—2009
管材的内外表面应光滑、平整，无凹陷、气泡和其他影响性能的表面缺陷。管材不应含有可见的杂质，管材的端面应切割平整并与轴线垂直。6.3不透光性
管材透光率值不应大于0.2%。
6.4规格及尺寸
管材的公称外径d.、平均外径d以及管系列S对应的壁厚en，应符合表2的规定。6.4.1
表2管材管系列和规格尺寸
公称外径
定值。
平均外径
管材同一截面公称壁厚偏差应符合表3的规定。S4
表3壁厚的偏差
公称壁厚
2.03.04.05.06.0允许偏差
公称壁厚
7.08.0管系列
公称壁厚ea
9.010.011.0单位为毫米
单位为毫米
允许偏差
管材以盘管供货，也可根据客户协商以4m或规定的米数的直管供货，其长度不应小于标3
CJ/T318—2009
6.5太阳能RE-RT管材的物理力学及化学性能应符合表4的规定。表4管材的物理力学及化学性能
试验参数
纵向回缩率
落锤冲击试验
氧化诱导时间
静液压试验
试验温度/
110±2
试验时间/
8mm熔体质量流动速率，MFR(190℃/5kg)静液压状态下热
稳定性试验
注：静液压应力(o)用下式近似计算，单位为兆帕。式中：
管道所受的内静液压，MPa;
管材的平均外径，mm；
管材的最小壁厚,mm。
6.6耐老化性能要求
g/10min
静液压应力/
真实冲击率≤10%
≥20min
无破裂
无渗漏
变化率<原料的30%
无被裂
无渗漏
太阳能RE-RT管用于室外安装时，应考虑管道抗紫外线老化性能，管材应按GB/T16422.2要求做光源暴露试验老化处理完成125个光老化周期测试后对太阳能RE-RT管道进行以下测试，并应符合表5的规定。
5老化处理后管材测试项目及要求试验参数
氧化诱导时间
静液压试验
试验温度/
试验时间/
静液压应力/
试样数量
≥20 min
无破裂
无渗漏
6.7卫生性能
用于输送生活饮用水的太阳能RE-RT管材应符合GB/T17219的规定。6.8系统适用性
太阳能RE-RT管与相应的管件连接后，应分别能过内压和热循环二项试验。6.8.1内压试验应符合表6的规定。表6内压试验
管系列
试验温度/
试验压力/
6.8.2热循环试验应符合表7的规定。试验时间/
表7热循环试验
最高试验温度/
最低试验温度/
试验压力/
循环次数
试样数量
试样数量
注：个循环的时间为(30+)min，包括(15+)min最高试验温度和(15+)min最低试验温度。7
试验方法
试样状态调节和试验的标准环境7.1
CJ/T318—2009
无破裂
无渗漏
无破裂
无渗漏
应在太阳能PE-RT管材下线48h后取样.按GB/T2918规定，在温度为23℃土2℃，湿度为50%士10%的条件下进行状态调节，时间不少于24h，并在此条件下进行试验，7.2外观及颜色
用肉眼观察。
7.3不透光性
按照GB/T21300规定测试管材的光透过率，其透光率值不得超过0.2%。7.4尺寸测量
7.4.1长度
用精度为1mm的钢卷尺对所抽的试样逐根进行测量7.4.2平均外径
按GB/T8806规定对所抽的试样测量距管材端口100mm150mm处的平均外径。7.4.3壁厚
按GB/T8806规定对所抽的试样沿圆周测量壁厚的最大值和最小值，精确到0.1mm，小数点后第二位非零数进位。
7.5纵向回缩率
按GB/T6671中方法B测试。
7.6落锤冲击试验
7.6.1试验条件
将管材试样完全浸没于一20℃土1℃的冰柜中进行状态调节，调节时间为至少1h。试样在进行状态调节后，从冰柜中取出到试验完毕不应超过15s;若超过15s，则应重新调节至少5min。5
CJ/T318—2009
7.6.2试验设备
落锤冲击试验应符合GB/T14152的要求。部分试验参数应符合表8的规定。表8落锤冲击试验参数
管材公称外径/mm
7.6.3试验方法
落锤形状/冲头直径/mm
落锤A/10
落锤B/30
按GB/T14152规定进行测试。
7.7氧化诱导期
按GB/T17391规定进行测试。
7.8静液压试验
锤头重量/kg
落锤高度/m
7.8.1试验条件中的温度、时间及静液压应力按本标准表6的规定，试验用介质为水。7.8.2试验方法按GB/T6111的规定（a型封头）。7.9熔体质量流动速率
从管材上切取2mm2～5mm2大小的颗粒作为试样，按表4和GB/T3682的规定进行试验。熔体流动速率仪应用标样进行校正。试验时，先用氮气吹扫料筒5s10s（氮气压力为0.05MPa），然后在10s内迅速将试样加入料筒进行试验。7.10静液压状态下的热稳定性试验7.10.1试验设备
循环控温烘箱。
7.10.2试验条件
按表7的规定，循环控温烘箱温度允许偏差为（110±2)℃。试验介质：内部为水，外部为空气。7.10.3试验方法
试样经状态调节后，安装在循环控温烘箱内，按GB/T6111的规定进行试验（a型封头）。7.11老化处理后试验
7.11.1试样的老化处理
准备5段的管材试样用于老化试验，试样的长度为350mm土5mm。按照GB/T16422.2的规定进行老化处理：试样在辐照期内连续辐射4h，试样表面温度控制在65℃土3℃，相对湿度控制在50%士5%，然后在无辐射冷凝下暴露4h。管材试样经过125个辐照及无辐射冷凝周期（1000h）后取出，用于下步试验。
7.11.2老化试样的氧化诱导时间将经老化处理后的试样，按GB/T17391规定测试氧化诱导时间，应符合表5的规定。7.11.3老化试样的静液压试验
将经老化处理后的试样进行静液压试验。试验条件中的温度、静液压向环应力、时间按表5的规定，管内外的介质均为水。试验方法按GB/T6111进行，采用a型封头。7.12卫生性能
按GB/T17219进行试验。
7.13系统适用性试验
7.13.1内压试验
内压试验试样由管材和管件组合而成，其中至少应包括两种以上管件，试验方法按GB/T6111的规定（a型封头）。试验介质：管内外均为水。6
7.13.2热循环试验
按GB/T18991一2003中附录A进行试验。试验介质：管内为水，管外为空气。8
检验规则
8.1产品应经过生产厂质量检测部门检验合格并附有合格标志方可出厂。8.2组批
CJ/T318—2009
用同一原料、配方和工艺连续生产的同一规格管材作为一批，每批数量不超过50t。若生产7天仍不足50t，则以7天产量为一批。一次交付可由一批或多批组成，交付时应注明批号，同一交付批号产品为一个交付检验批。
8.3定型检验
8.3.1分组
按表9规定对管材进行尽寸分组。表9管材的尺寸组及公称外径范围尺
定型检验
公称外径范围/mm
16≤d.32
40定型检验的项目为第6章规定的全部技术要求。同一设备制造厂的同类型设备首次投产或原材料发生变动时，按表9规定选取每一尺寸组任一规格的管材进行定型检验8.4出厂检验
8.4.1出厂检验项目为外观、尺寸6.5史的纵向回缩率、落锤冲击试验及静液压试验中20℃/1h和95℃/22h或95℃/165h）试验。
外观尺寸按GB/T2828采用正常检验一次抽样方案，取一般检查水平I，8.4.2
，合格质量水平为
6.5，抽样方案见表10
抽样方案
批量范围
91~150
151~280
281~500
501~1200
1201~3200
3201~10000
样本大小
合格判定数
不合格判定数
8.4.3在外观和尺寸抽样的合格品中，随机抽取足够的样品，进行纵向回缩率试验和落锤冲击试验、20℃/1h静液压试验。
8.4.4选择95℃/22h静液压试验时，每24h做一次；选择95℃/165h静液压试验时，每168h一次。
CJ/T318—2009
8.5型式检验
8.5.1型式检验的项目为除6.5中的静液压状态下热稳定试验、6.7卫生性能和6.8.2热循环试验以外的全部技术要求。
8.5.2按本标准要求并按6.5规定对外观、尺寸进行检验，在检验合格的样品中随机抽取足够的样品，进行不透光性、纵向回缩率、落锤冲击试验、氧化诱导时间、静液压试验、熔体质量流动速率、老化处理后试验和系统适用性试验中的内压试验。8.5.3当有下列情况之一时，应进行型式检验：一般情况下，每隔2年进行一次型式检验；a)
正常生产后，如结构、材料、工艺有较大改变，可能影响产品性能时；c)
产品因任何原因停产六个月以上恢复生产时；出厂检验结果与上次型式检验结果有较大差异时；d)
国家质量监督机构提出进行型式检验的要求时。e）
8.6判定规则
外观和尺寸按表10进行判定。卫生指标有一项不合格判为不合格批。其他指标有一项达不到规定指标时，可随机抽取双倍样品进行该项目复验，如仍不合格，则判该批为不合格批。9标志、包装、运输和贮存
9.1标志
9.1.1每根太阳能PE-RT管应有以下永久性标志，间距不超过1m。标记至少应包括a)
生产厂名；
产品名称：应标明（太阳能热水系统用)管材；c)
商标；
规格及尺寸（应标明管系列S、公称外径d和公称壁厚en)；e)
本标准号；
生产日期。
太阳能PE-RT管管材包装至少应有下列标记：商标；
产品名称：应标明（太阳能热水系统用）管材；生产厂名、厂址。
9.2包装
太阳能PE-RT管应按相同规格装入管材包装袋捆扎、封口。9.3运输
太阳能PE-RT管在装卸和运输时，不应抛掷、曝晒、站污和损伤。9.4购存
太阳能PE-RT管应堆放于室内库房，远离热源，不应露天存放。8
附录A
（规范性附录）
Ⅱ型PE-RT预测静液压强度参照曲线CJ/T318—2009
A.1在10℃～95℃温度范围内的最小预测静液压强度参照曲线见图A.1，由式（A.1)推导出：62600.7521g+90635.353+126.3871go1gt=-219
式中：
t——破坏时间,单位为小时(h);T温度，单位为开尔文(K)；
管材的静液压应力(环应力)，单位为兆帕(MPa)。T
.........(A.1)
