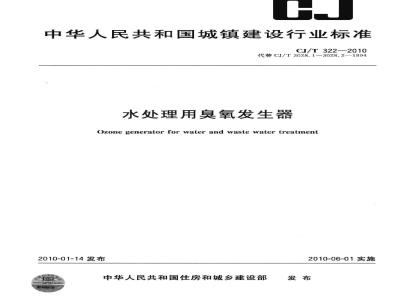

中华人民共和国城镇建设行业标准CJ/T322—2010
代替CJ/T3028.1~3028.2—1994
水处理用臭氧发生器
Ozone generator for water and waste water treatment2010-01-14发布
中华人民共和国住房和城乡建设部数码防傅
2010-06-01实施
规范性引用文件
术语和定义、符号、缩略语
分类和规格
结构和材料
试验方法
检验规则
标志、包装、运输和贮存
附录A（规范性附录）
附录B（资料性附录）
附录C（资料性附录）
参考文献
臭氧浓度测定
气体体积流量值修正计算
臭氧发生器性能参数检测报告表含品伙伴网httr
CJ/T322—2010
CJ/T 3222010
本标准是对CJ/T3028.1-1994《臭氧发生器》和CJ/T3028.21994《臭氧发生器臭氧浓度、产量，电耗的测量》的修订，与CI/T3028.1—1994和CJ/T3028.2--1994相比主要变化如下：—-将CJ/T3028.11994和CJ/T3028.2—1994两部分内容合并，一更改并增加了术语和定义部分内容，更改了气体标准状态的条件，-补充了产品分类和规格；
将原“技术要求和试验方法”分列为要求试验方法、检验规则；珊除了原生产环节零部件加工要求，细化了产品整体要求；删除了产品等级划分内容；
增加了安全类要求条款；
更改了臭载浓度，产量、电耗的测量和计算方法的内容；臭氧浓度测定增加了紫外吸收法；更改了附录AB，增加了附录C。
本标准的附录A为规范性附录，附录B、附录C为资料性附录。本标准由住房和城乡建设部标推定额研究所提出。本标准由住房和城乡建设部给水排水产品标准化技术委员会归口。本标准负责起草单位：青岛国林实业有限责任公司。本标准参加起草单位：清华大学环境科学与工程系、中国工业经济联合会臭氧专业委员会、青岛市臭氧应用工程技术研究中心、同方股份有限公司水务工程公司、江苏康尔臭氧有限公司、福建新大陆环保科技有限公司，济南三康环保科技有限公司。本标主要起草人：丁香鹏、李汉忠、王承宝、刘力群、张磊、黄元生、杜志鹏、薛飞、韩闽毅、王东升、刘志光、杨绍艳。
本标准所代替标准的历次版本发布精况为：-CJ/T3028.1--1994;
CJ/T3028.2--1994。
http：//foodmatnet
1范围
水处理用臭氧发生器
CJ/T 322—2010
本标准规定了水处理用臭氧发生器的分类和规格、结构和材料、要求、试验方法、检验规则、标志，包装、运输和贮存。
本标适用于生活饮用水，再生水，污水处理用的臭氧发生器。化工氧化、造纸漂白及食品工业消毒杀菌等应用的臭氧发生器可参照执行。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。尺是不注日期的引用文件，其最新版本适用于本标难。GB150钢制压力容器
GB/T191包装储运图示标志
GB3095—1996环境空气质量标准GB4208外壳防护等级（IP代码）GB/T66822008分析实验室用水规格和试验方法GB7521.12005低压成套开关设备和控制设备第1部分：型式试验和部分型式试验成套设备
GB/T13306标牌
GB13384
机电产品包装通用技术条件
GB14050系统接地的型式及安全技术要求GB/T15438环境空气臭氧的测定紫外光度法GB19517国家电气设备安全技术规范3术语和定义、符号、缩略语
下列术语和定义、符号、缩略语适用于本标准。3.1术语和定义
介质阻挡放电dielectric barrier discharge在被介电体阻隔的电极和放电空间，施加并升高交流电压产生的气体放电现象。3.1.2
臭氧发生单元ozonegeneration unit产生臭氧的基本部件，由介电体与被其分隔的电极和放电空间组成。3.1.3
ozone generation chamber
奥氧发生室
由单组或多组臭氧发生单元组成的装置。3. 1. 4
ozone generator
莫氧发生器
氧气或空气通过介质阻挡放电方式产生臭氧所必需的装置。雪求伴网httn：
4.2.2生产、订购应优先选用规格系列产品，特殊情况宜按相邻规格中间值选定。5结构和材料
5.1结构
5.1.1臭氧发生器由臭氧发生室、臭氧电源、冷却装置、控制装置与仪表等组成。5.1.2臭氧发生器结构应满足不同应用条件的外接臭氧系统设备连接要求。CJ/T322—2010
5.1.3属于压力容器的臭氧发生室应按压力容器要求进行设计加工，检验，并提供压力容器检测认证的原始文件。
5.1.4臭氧发生室的外观不应有机械损伤，对于尖锐伤痕及表面腐蚀等缺陷均应修复，修复深度不应大于板厚的5%，修复斜度不小于1/3，否则应补焊，焊缝应光滑平整。5.1.5臭氧发生器应在合理位置设置流量、压力、温度等检测仪表，检测臭氧化气流量。应根据仪表系数与被测气体密度的关系，确定流量仪表的设置位置（在臭氧发生室进气端或出气端）。5.1.6臭氧发生器应在合理位置设置有关的阀门、仪表等，实现臭氧化气流量的调节。5.1.7
臭氧发生器所用电气设备的设计应符合GB19517的规定。大、中型臭氧发生器电源柜防护等级应符合GB4208的规定，不应低于IP44。5.1.8
5.1.9大、中型臭氧发生器电气设备的功率应能根据需要进行调节。5.2材料
5.2.1臭氧发生单元介电体应采用绝缘强度高、耐臭氧氧化的玻璃、糖瓷、陶瓷等材料，或其他已经证明同样适用的材料。
5.2.2裸露于放电环境中的臭氧发生单元金属电极应采用022Cr17Ni12Mo2（S31603）等耐晶间腐蚀的奥氏体不锈钢、钛等耐臭氧氧化材料，或其他已经证明同样适用的材料。5.2.3臭氧发生室、管道、控制阀门、测量仪表等接触臭氧的零部件应采用耐臭氧氧化的材料。5.2.4臭氧发生器连接用的密封圈、垫片等接触臭氧部件应使用聚四氟乙烯（PTFE）、聚偏二氟乙烯（PVDF）、全氟橡胶等耐臭氧氧化材料，或者其他已经证明同样适用的材料。6要求
6.1环境条件
6.1.1臭氧发生器额定技术指标检测的环境条件要求：a）环境温度20℃士2℃，相对湿度不高于60%；b）冷却水进水温度22℃士2℃。6.1.2
臭氧发生器正常工作条件要求：a）环境温度不高于45℃，相对湿度不高于85%；b）冷却水进水温度不大于35℃。6.2供气气源
臭氧发生器对各类气源要求参见表2。6.2.1
表2供气气源指标
气源种类
空气PSA/VPSA制氧
供气压力/MPa
常压露点/℃
≤-50
2应在臭氧发生器进气端配置精度不低于0.1μm的过滤装置。//www foodmate. net
httn：
氧气体积分数/%
CJ/T322-2010
臭氧系统
ozone system
臭氧发生器、气源装置、接触反应装置、尾气处理装置、监测控制仪表等设备组合的部分或全部。3.1.6
标准状态
normal temperature and pressure在温度T=273.15K(0℃），压力P=101.325kPa（标准大气压）时的气体状态。注：除非特别指明，本标准中提到的气体体积、气体流量以及臭氧浓度均为标准状态下的值。3.1.7
臭氧浓度
ozone concentration
臭氧发生器出气中的臭氧含
臭氧化气
臭氧发生器产生的含氧的气体。3.1.9
臭氧产量
ozone produetion r
臭氧发生器每小
臭氧电耗
specific
产生1kg臭氧
3.2符号
臭氧浓工
臭氧产
臭氧电耗
3.3缩略语
dielec
分类和规格
4.1分类
生的臭氧
oowercon
的电能。
rrierdiso
emperature
4.1.1按臭氧发生单元的结构形式分为管式和板式。4.1.2按介质阻挡放电的频率分为工频（50Hz，60Hz)、中频（100Hz~1000Hz)和高频（>1000Hz)。4.1.3按供气气源，分为空气型和氧气型。4.1.4按冷却方式，分为水冷却和空气冷却。（4.1.5按臭氧产量，分为小型（5g/h100g/h）、中型（>100g/h~1000g/h）和大型（>1kg/h）。4.2规格
臭氧发生器额定臭氧产量应符合表1的规定。表1臭氧发生器额定臭氧产量规格臭氧发生器
http：
//www foodmate.netbZxz.net
CJ/T322—2010
6.3冷却水
6.3.1直接冷却臭氧发生器的冷却水应满足以下条件：pH值不小于6.5且不大于8.5，氯化物含量不高于250mg/L，总硬度（以CaCO.计）不高于450mg/L，浑浊度（散射浑浊度单位）不高于1NTU6.3.2大型臭氧发生器宜采用闭式循环冷却系统。6.4额定技术指标
臭氧发生器的额定技术指标按标准状态（NTP)计算，应符合表3的规定。表3额定技术指标
臭氧产量
空气源
氧气源
（按4.2选定）
（按4.2选定）
（按4.2选定）
臭氧浓度/（g/m）
注1：大型臭氧发生器的额定功率因数（cos!)不应小于0.92。注2：小型臭氧发生器产品额定技术指标可适当降低。6.5压力部件
臭氧电耗/（kW·h/kg）
臭氧发生室的安全阀、控制器件在臭氧发生器工作压力超过最高允许工作压力时，应及时可靠动作，保证安全，与压力有关的仪器、部件应提供合格证书。6.6气密性
臭氧发生室应满足强度、刚度要求并保证气密性要求，应符合GB150的规定。6.7稳定性
臭氧发生器运行4h后，在设计的额定功率及进气流量的工况下，2h内臭氧浓度与臭氧电耗的变动值不应超过5%
6.8臭氧泄漏
臭氧发生器在最高允许工作压力与额定功率时的臭氧泄漏量应符合GB3095—1996的规定，1h平均臭氧浓度值不超过0.20mg/m。6.9调节性能
对于大中型臭氧发生器，臭氧产量的调节和控制范围应为10%100%。6.10电气
臭氧发生器应采用适当的绝缘保护和直接、间接接触保护措施防止电击危险，应注重防止高压电击危险。
臭氧发生器壳体，电源柜、防护网均应可靠接地，接地应符合GB14050的规定。6.10.1
电路应通过介电强度试验和绝缘电阻验证确认其绝缘保护可靠有效。6.10.3电源柜内任何带电部件只有在下列情况下才能被触及：借助于钥匙或工具；
通过联锁开关断开电源后。该开关在打开保护罩后即起作用。6.10.4大、中型臭氧发生器的电源柜应设置紧急断电开关。6.10.5电源柜至臭氧发生室的高压电缆应具备相应等级的绝缘，并宜采用可靠的屏蔽措施高压接头应设置可靠的防护罩。
7试验方法
7.1臭氧浓度测定
应采用碘量法（化学法）或紫外吸收法（仪器法）测定臭氧浓度，碘量法（化学法）作为仲裁方法。臭氧浓度测定方法应按附录A的规定进行。4
httn
7.2臭氧产量测定
7.2.1方法
CJ/T322—2010
同时测定臭氧发生器的臭氧浓度及臭氧化气流量，计算臭氧浓度数值与臭氧化气流量（标推状态）数值的乘积，即为臭氧产量数值。7.2.2计算式
臭氧产量按式（1）计算。
武中：
D-一臭氧产量，g/h，大型臭氧发生器的臭氧产量通常换算成kg/h表示；C-臭氧浓度，g/m或mg/L，本标准采用标准状态下的质量浓度；Q臭氧化气流量，m/h
7.2.3臭氧化气流量测定
大，中型臭氧发生器使用的气体流量计、压力表的准确度不应劣于1.5级，温度计的准确度应在士0.2C以内。测得的气体流量值应按流量计的种类进行温度压力修正计算，得到标准状态的流量值。流量计安装在臭氧发生室进气端的，应将气体流量值换算为出气端臭氧化气流量。具体修正公式及参数参见附录B。
7.3臭氧电耗测定
通常臭氧电耗仅涉及臭氧发生器自身从供电电网获取的电能，不包括气源制备和其他间接用电量。7.3.1方法
同时测定臭氧发生器的臭氧产量及其取自供电电网的有功功率，计算此电功率与臭氧产的比值即为臭氧电耗。
7.3.2计算式
臭氧电耗按式（2）计算。
式中：
臭氧电耗，kW·h/kg；
有功功率，kW；
D臭氧产量，kg/h。
7.3.3测定要求
7.3.3.1臭氧产量按7.2的规定测定。-（2)
7.3.3.2有功功率可用模拟式（指针）功率表或数字式功率表，也可采用多功能电量表的有功功率档测得，其准确度不应劣于0.5级。
7.3.3.3当臭氧发生器的臭氧产量稳定时，可用电能表（电度表）测臭氧发生器在一段时间内消耗的有功电能量，此电能量与所用时间的比值为有功功率值。7.3.3.4大，中型臭氧发生器应同时测量功率因数。7.4额定技术指标和性能参数
臭氧发生器的额定技术指标检测应符合6.1.1要求。臭氧发生器应在设计的额定功率及进气流量的工况下运行。
臭氧浓度按7.1检测，臭氧产量按7.2检测，臭氧电耗按7.3检测。检测报告格式参见附录C。
7.5压力检测
臭氧发生室压力检测应符合GB150的规定。5
httn
CJ/T322—2010
7.6气密性
臭氧发生室气密性应符合GB150的规定。7.7稳定性
臭氧发生器运行4h后，在设计的额定功率及进气流量的工况下，2h内至少测定5次时间平均分布）臭氧浓度和电耗，测定值中最大值与最小值的差除以平均值，所得结果即为变动值。7.8臭氧泄漏
按GB/T15438测定。在放电室出口端1.0m范围、1.0m高度检测臭氧泄漏量。7.9调节性能
改变臭氧发生器进气流量和功率，按照7.2的方法测定臭氧产量，测试臭氧产量的调节范围。7.10电气
按GB7521.1-2005中8.2.2进行低压电路的介电强度试验，并按8.3.4进行绝缘电阻验证。8检验规则
臭氧发生器的检验分为出厂检验和型式试验两类。8.1出厂检验
8.1.1臭氧发生器出厂前应逐台进行检验，检验合格并签发产品合格证后方可出厂。8.1.2检验项目
外观：
管道.仪表与控制器件装配质量；c)
属于压力容器的部件应提供质量证明文件；气体管路安装的仪表，调节、控制器件应附带资质合格证书；d)
密封性能；
电气安全性能：
技术性能（包括臭氧浓度、产量，电耗等）。8.2型式试验
8.2.1当有下列情况之一时进行型式试验：a)
新产品及新规格产品定型或老产品转厂生产，产品的结构、工艺及主要材料有较大改变，可能影响产品性能；b）
连续停产一年以上恢复生产；
产品正常生产，每三年进行一次型式试验；d
国家质量监督机构提出型式试验要求。8.2.2检验项目：本标准第6章规定的项目。8.2.3抽样方法：小型臭氧发生器随机抽检2台～3台，大、中型臭氧发生器随机抽检1台。8.2.4判定规则
8.2.4.1对检验项目全部合格的，判定为合格产品。8.2.4.2对检验项目中任一项经检验不合格，则需加倍抽检，仍有不合格者判定为不合格产品。9标志、包装、运输和贮存
9.1标志
9.1.1臭氧发生器应在醒目位置安装标牌，标牌应符合GB/T13306的规定。9.1.2标牌内容应包括：
a）生产企业；
b）产品名称、型号、编号；
http
生产日期；
气源种类与露点温度要求；
充许最高工作压力和最低工作压力（表压）：MPa；CJ/T322—2010
额定指标：臭氧产量：g/hkg/h），臭氧浓度：g/m或mg/L，臭氧电耗：kW·h/kg供电要求：相数，频率：Hz，电压：V，电流：A；工作质量：kg。
包装的技术要求应符合GB/T13384的规定。包装箱外的标志应符合GB/T191的规定。大型臭氧发生器的附件、备件宜另行包装。随机文件应包括：
装箱单；
使用说明书；
特殊要求（如压力）检测文件
出厂检测报告书；
备件、附件清单。
9.3运输
臭氧发生器在装运过程中不应翻滚、碰撞。9.4贮存
臭氧发生器应贮存在清洁干燥的仓库内。http://foodmate.netCJ/T322—2010
A1导言
附录A
（规范性附录）
臭氧浓度测定
本附录规定了臭氧发生器产生的臭氧化气的莫氧浓度检测的两种方法：碘量法（化学法）和紫外吸收法（仪器法），规定了碘量法校准紫外吸收式臭氧检测仪，并提供了臭氧浓度单位换算的方法。A.2碘量法
A.2.1原理
臭氧（O）是一种强氧化剂与碘化钾（后，用已知浓度的硫代梳酸NazS硫酸钠滴定液浓度和消耗量计算出O3
A.2.2试剂
除非另有规定使用分析纯试
A.2.2.1碘化钾（溶液
水溶液反应
在最样结束并对溶液酸化
游离碘（）。
）满定液对游离碘进行滴定（以淀粉容液为指示剂）。根据硫代氧量其反应式见式AD和式（A.2）：2
碘化钾储存试型20%）：称取200中,冷藏。
A.2.2.2硫酸（HSO溶液（1+5）
植酸溶于5倍体积的
量取1体积的袋
A.2.2.3硫代硫酸钠
内N2S20·50）存储客液
称取250g硫代机酸钠颗粒（N
棕色瓶，冷藏。
A.2.2.4按照以下两种方法
氯化锌淀粉指示剂区
制备淀粉指示剂
水中，并稀释至1L
保存在棕色瓶
新老涉冷却的纯水中，并稀释至1L。存储于向4g可溶淀粉中加人心许纯水，并搅拌至糊状。将该糊状物添加到含20g氯化锌（ZnCl2）的100mL纯水中。将所得溶液煮沸，直至体积减少至100mL。最后，将溶液稀释至1L，并加入2g氯化锌（ZnCl）。本指示剂在避光处室温可稳定保存一个月。b）淀粉指示剂
向5g可溶淀粉中加人少许纯水，并搅拌至糊状。将糊状物倒入1工煮沸纯水中，搅拌，并隔夜沉淀。取用上清液，冷藏，
A.2.2.5硫代硫酸钠（NazS,O3·5H2O)滴定液测定空气源臭氧浓度时，推荐硫代硫酸钠（NaS.O,）滴定液浓度为0.1mol/L：测定氧气源臭氧浓度时，推荐硫代硫酸钠（NagS.O.）滴定液浓度为0.3mol/L。配制0.1mol/L硫代硫酸钠NazS.O.）滴定液：量取100mL浓度为1mol/L的NazS,O：存储a
液于900mL新煮沸冷却的纯水中；b)
配制0.3mol/L硫代硫酸钠（NazS.O）滴定液：量取300mL浓度为1mol/L的NazSzO存储液于700mL新煮沸冷却的纯水中。8
httn：
L/www foodmate. net
A.2.2.6重铬酸钾（K,Cr20,）溶液（0.01667mol/L）CJ/T322—2010
使用分析天平准确称取经105℃～110℃烘干2h，并在硅胶干燥器中冷却30min以上的重铬酸钾（优级纯）4.904g，定溶于1000mL容量瓶中摇勾。用试剂瓶保存。A.2.2.7碘酸钾（KIO）固体
A.2.2.8乙酸(CH,COOH)
A.2.2.9纯水
纯水应符合GB/T6682—2008三级水的规定，电导率不高于0.50mS/m。A.2.3试验仪器、设备及要求
分析天平，精度为0.1mg。
2四个标准洗气瓶，容积500mL，不应采用烧结的布气器。A.2.3.2
滴定管50mL，置用精密滴定管。A.2.3.4
防腐蚀型湿式
气件量计，容量5L，体积精度应该在主%以内并配备压力表和测量水温误差在士0.2℃内的温度计
A.2.3.5量筒20L50mL各
刻度吸胃(吸量管)10
容量瓶90
锥形瓶25gmL、2L备
硅橡胶或聚氯乙烯软管
硫代硫酸钠滴定液标定
使用以下两种片法之一标定
愉送含臭氧的气件
的硫代硫酸钠滴定
标定可以在臭氧浓度测试前完成，且测试期间每未都必须标定。两组平行样品的标定结果相差不得超过2%，取平均值。a）在250的锥形瓶中加人
纯水5mL硫酸潜液C
的重铬酸钾溶液和2.0gKI
5），20.00mL浓度为0.01667mol/L密封，并使混合物在
照中心
添加1.0mL淀粉指示
稳定6min
剂溶液然月开始小心滴定·直室硫代硫酸钠清定液的浓度按式（人4
式中：
色刚好消先
硫代硫酸钠髓定液浓度，mol/L；重铬酸钾标准浴液浓度0.01667mol/L；N
Vi—硫代硫酸钠滴定液消耗量，mLVa
取用重铬酸钾标准溶液的体积，mL。Os不变回蓝色，
车持续30
在250mL锥形瓶中加人50-mL纯水，持续搅拌，加人0.071g碘酸钾（KIO.）和1.5g碘化钾b)
（KI），然后补充50mL纯水。混合后，加人10mL乙酸。对于生成的碘，使用配制浓度的硫代硫酸钠滴定液滴定至黄色几乎消失。加入1.0mL淀粉指示剂，继续小心滴定至蓝色刚好消失，并持续30s不变回蓝色。
硫代硫酸钠滴定液的浓度按式(A。4)计算。W
B=Vx214.00/6 000
-VX0.03567
式中：
硫代硫酸钠滴定液浓度，mol/L：W
碘酸钾的重量，g；
硫代硫酸钠滴定液的消耗量，mL。httn:
//www foodmate.net.
...(A.4)
