本标准规定了搪玻璃球阀的型式、基本参数、主要尺寸和技术要求。本标准适用于公称压力小于等于1.0MPa，工作温度大于-20℃～200℃的搪玻璃球阀。 HG/T 3220-2009 搪玻璃球阀 HG/T3220-2009 标准下载解压密码：www.bzxz.net

ICS 71.120;25.220.50
备案号：27325—2010

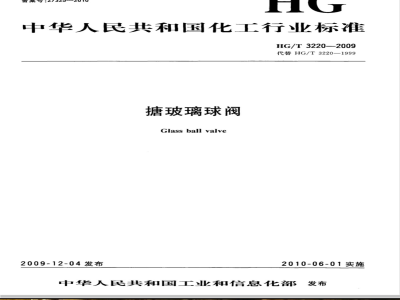

中华人民共和国化工行业标准
HG/T 3220—2009
代替HG/T3220—1999
塘玻璃球阀
Glass ball valve
2009-12-04发布
2010-06-01实施
中华人民共和国工业和信息化部发布前言

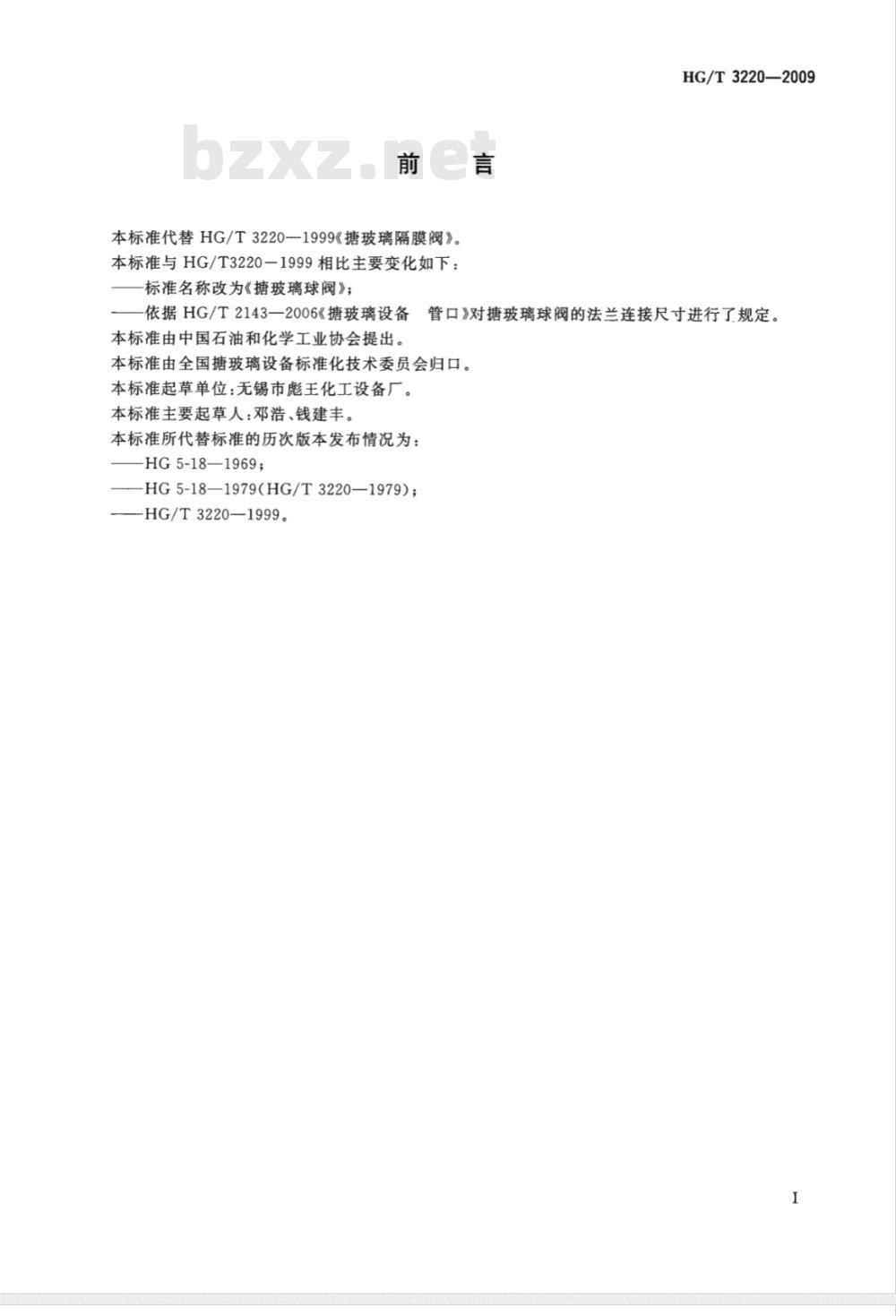

本标准代替HG/T3220—1999《塘玻璃隔膜阀》。本标准与HG/T3220－1999相比主要变化如下：标准名称改为《塘玻璃球阀》；HG/T3220—2009
—依据HG/T2143—2006《玻璃设备管口》对塘玻璃球阀的法兰连接尺寸进行了规定。本标准由中国石油和化学工业协会提出。本标准由全国塘玻璃设备标准化技术委员会归口。本标准起草单位：无锡市彪王化工设备厂。本标准主要起草人：邓浩、钱建丰。本标准所代替标准的历次版本发布情况为：HG5-18—1969;
-HG5-18—1979(HG/T3220—1979);—HG/T3220—1999。

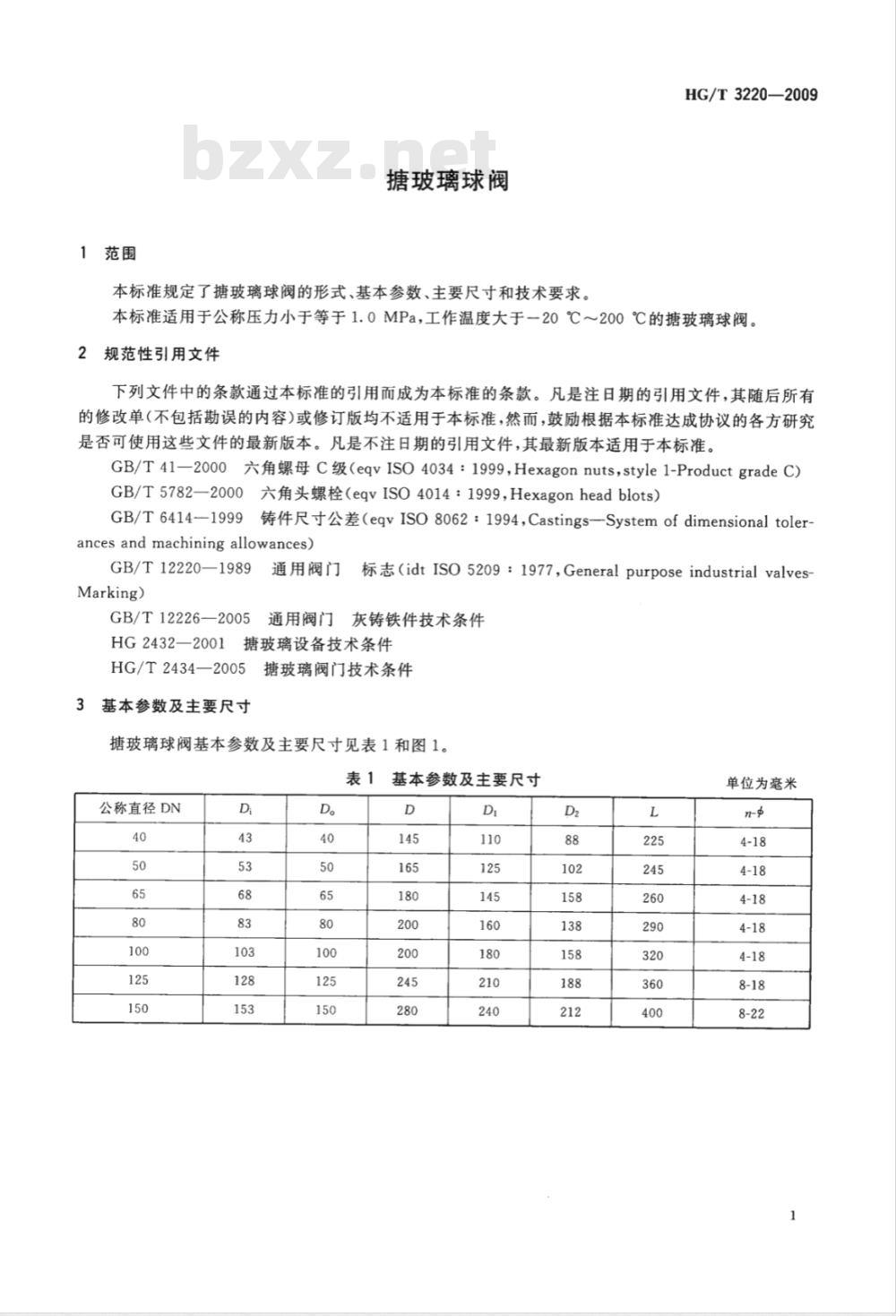

1范围
糖玻璃球阀
本标准规定了塘玻璃球阀的形式、基本参数、主要尺寸和技术要求。HG/T3220—2009
本标准适用于公称压力小于等于1.0MPa，工作温度大于一20℃200℃的糖玻璃球阀。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T41—2000六角螺母C级（eqvISO4034：1999,Hexagonnuts，style1-ProductgradeC)GB/T5782—2000六角头螺栓（eqvISO4014：1999,Hexagonheadblots）9铸件尺寸公差（eqvISO8062：1994，Castings-Systemofdimensionaltoler-GB/T6414—1999
ancesandmachiningallowances)GB/T12220—1989
Marking)
通用阀门
标志（idtISO5209：1977,General purpose industrial valvesGB/T12226—2005
5通用阀门灰铸铁件技术条件
HG2432—2001塘玻璃设备技术条件HG/T2434—2005糖玻璃阀门技术条件3基本参数及主要尺寸

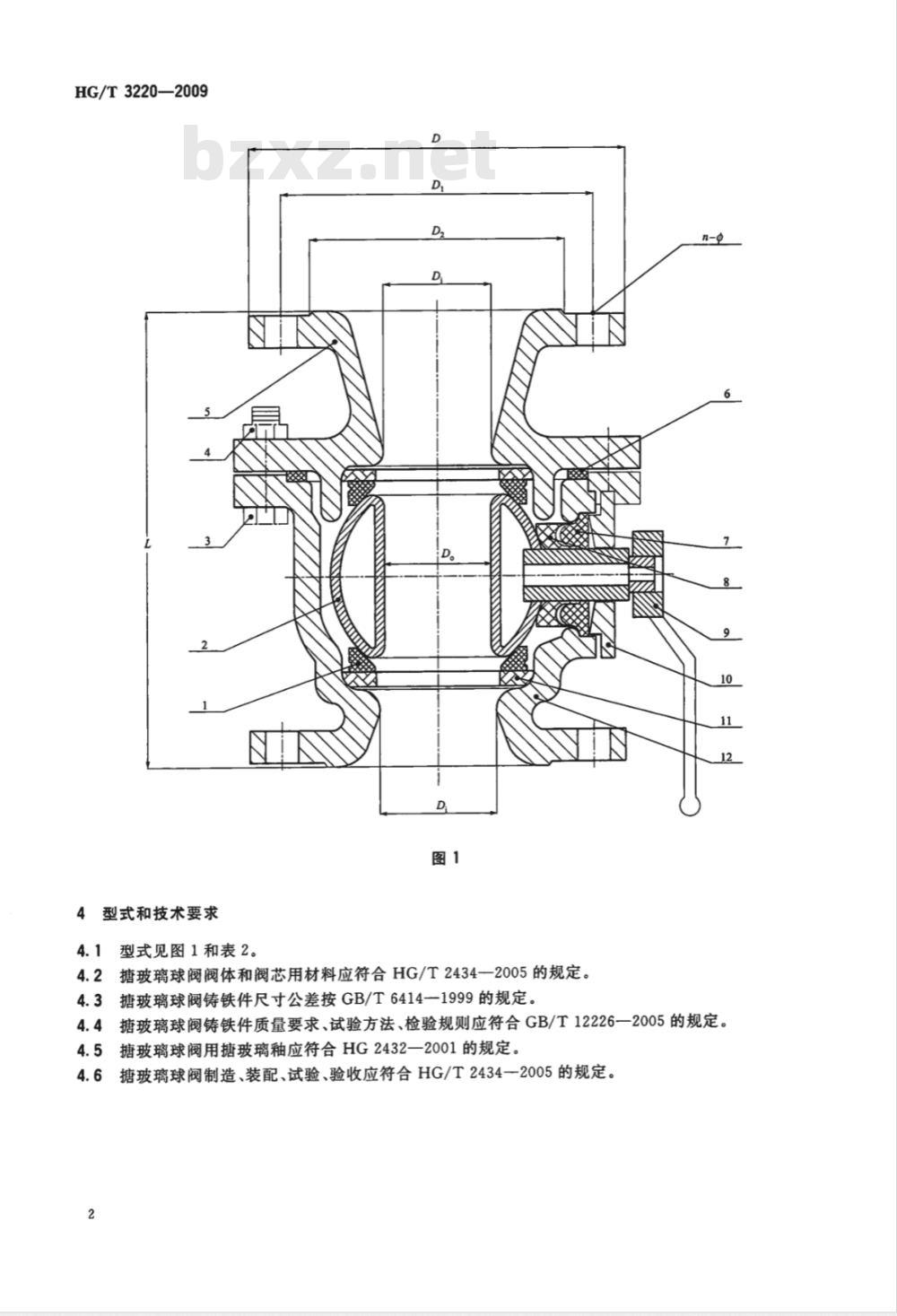

糖玻璃球阀基本参数及主要尺寸见表1和图1。表1
公称直径DN
基本参数及主要尺寸
单位为毫米
HG/T3220—2009
4型式和技术要求
4.1型式见图1和表2。
4.2塘玻璃球阀阀体和阀芯用材料应符合HG/T2434—2005的规定。4.3玻璃球阀铸铁件尺寸公差按GB/T6414—1999的规定。4.4糖玻璃球阀铸铁件质量要求、试验方法、检验规则应符合GB/T12226一2005的规定。4.5糖玻璃球阀用糖玻璃釉应符合HG2432一2001的规定。4.6塘玻璃球阀制造、装配、试验、验收应符合HG/T2434一2005的规定。件号
弹性垫圈
紧固螺栓
六角螺母
密封垫圈
填料密封
密封件
填料压盖
跟踪圈
标准号
GB/T5782—2000
GB/T41—2000
GB/T12226—2005
GB/T12226—2005
GB/T12226—2005
标志、出厂文件、包装、运输和贮存5

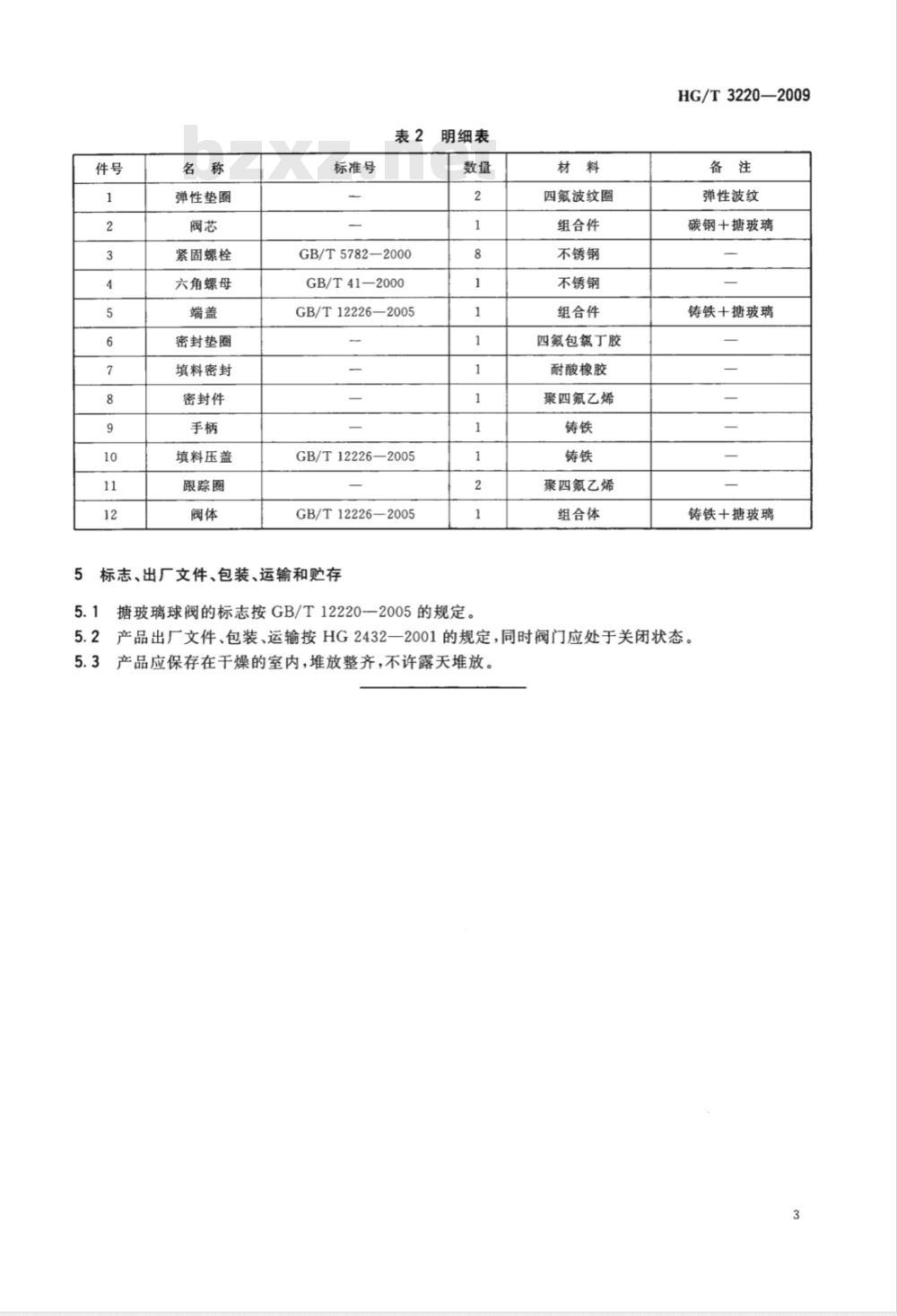

明细表
玻璃球阀的标志按GB/T12220-2005的规定。材料
四氟波纹圈
组合件
不锈钢
不锈钢
组合件
四氟包氮丁胶
耐酸橡胶
聚四氟乙烯
聚四氟乙烯
组合体此内容来自标准下载网
HG/T3220—2009
弹性波纹
碳钢十玻璃
铸铁+玻璃
铸铁+塘玻璃
产品出厂文件、包装、运输按HG2432一2001的规定，同时阀门应处于关闭状态产品应保存在干燥的室内，堆放整齐，不许露天堆放。3
