基本信息

标准号: GA 281-2009

中文名称:警用服饰 四件按扣

标准类别:公共安全行业标准(GA)

标准状态:现行

发布日期:2009-07-06

实施日期:2009-09-01

出版语种:简体中文

下载格式:.rar .pdf

下载大小:2488039

相关标签: 警用 服饰

标准分类号

标准ICS号:服装工业>>61.040帽子、服饰品、衣扣

中标分类号:综合>>社会公共安全>>A94警用装备与器械

关联标准

替代情况:替代GA 281-2001

出版信息

出版社:中国标准出版社

页数:16页

标准价格:18.0 元

出版日期:2009-09-01

相关单位信息

起草人:孙莉莉、高军、许剑翩

起草单位:公安部装备财务局被装处、新兴职业装备生产技术研究所、浙江军威警用物资有限公司

归口单位:公安部特种警用装备标准化技术委员会

提出单位:公安部装备财务局

发布部门:中华人民共和国公安部

主管部门:公安部特种警用装备标准化技术委员会

标准简介

本标准规定了警用服饰四件按扣的分类、要求、试验方法、检验规则及标志、包装、运输与贮存。本标准适用于以铜材经冲压、表面处理,以及注塑扣面等工艺制造的警用服饰四件按扣。 GA 281-2009 警用服饰 四件按扣 GA281-2009 标准下载解压密码:www.bzxz.net

标准图片预览






标准内容

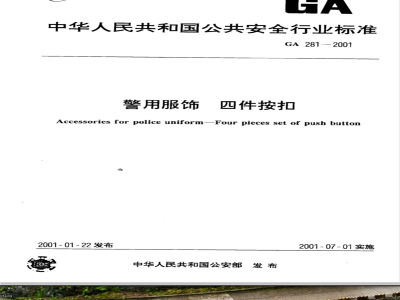

ICS 61. 040
中华人民共和国公共安全行业标准GA 281-2001
警用服饰
四件按扣
Accessories for police uniform-Four pieces set of push button2001-01-22发布
中华人民共和国公安部发布
2001-07-01实施
GA281-—2001
本标准的全部技术内容为强制性。本标准是99式警用服饰系列标准之前
99式警用服饰一四件按扣是与99式警服配套使用的。本标准的附录A和附录B是标准的附录。本标准由中华人民共和国公安部装备财务局提出。本标准由公安部警用械具警服标准化技术委员会归口。本标准起草单位:总后军需生产技术研究所。本标准主要起草人:高军、崔秀敏、刘惠明。本标准委托公安部装备财务局负责解释。本标准于2001年1月22日首次发布。中华人民共和国公共安全行业标准警用服饰
四件按扣
Accessoriesforpoliceuniform-Fourpiecessetofpushbutton1范围
GA 281—2001
本标准规定了99式警用服饰一-四件按扣的技术要求、试验方法、检验规则及标志、包装、运输与贮本标准适用于以铜材经冲压、电镀、涂漆等工艺制作的99式警用服饰一四件按扣的生产及检验。引用标准
下列标准所包含的条文,通过在本标准中引用而构成为本标准的条文。本标准出版时,所示版本均为有效。所有标准都会被修订,使用本标准的各方应探讨使用下列标准最新版本的可能性。漆膜附着力测定法
GB/T1720—-1979
GB/T2059—2000
GB/T 6462-1986
GB/T6543—1986
GB/T14955--1994
QB/T3811—1999
QB/T3826—1999
HG/T2594-1994
3技术要求
3.1结构
铜及铜合金带材
金属和氧化物覆盖层
横断面厚度显微镜测量方法
瓦楞纸箱
青铜线
塑料打包带
轻工产品金属镀层和化学处理层的耐腐蚀试验方法中性盐雾试验(NSS)法
各色氨基烘干磁漆
四件按扣由扣面、簧面、底板和高脚四件构成。其结构和主要尺寸应符合图1的规定。图中未注公差为士0.2mm。
3.2图案
四件按扣扣面图案由五角星、盾牌、橄榄枝、圆圈及两组“CHINAPOLICE”字样组成,见图1。3.3颜色
图案花纹沟槽内为黑色,其余为光充银白色(镍色)。中华人民共和国公安部2001-01-22批准2001-07-01实施
主体材料
+11.5±0.2
GA281-2001
+11.6±0.2
1—扣面;2—贫面;3一底板;4一高脚图1四件按扣结构及主要尺寸
3.4材料规格
GA 281-2001
各种材料的规格和质量要求应符合表1的规定。表1材料规格
部件、部位
3.5工艺要求此内容来自标准下载网
黄铜带
硅青铜线
黑色氨基烘干磁漆
3.5.1四件按扣须经镀镍处理。
3.5.2电镀后,按3.3规定涂漆、抛光。3.6外观质量
H62,80.28
QSi3-1,p0.8
质量要求
GB/T2059
GB/T14955
HG/T2594
3.6.1产品的结构、图案花纹、色相等外观特性及质量应符合主管部门批准的标样。批产品与标样的色相应一致。
图案花纹应完整、清晰、饱满。3.6.3
产品外观不得有明显的凹痕、划痕、变形、污迹等缺陷。镀层应完整,外观色相应一致、光亮,不得有明显的电镀缺陷。3.6.5花纹沟槽内黑漆应饱满,色泽应鲜艳、光亮。3.7理化性能
理化性能应符合表2的规定。
理化性能
镍镀层厚度
耐盐雾
黑色漆膜附君力
扣合松紧度
耐疲劳松紧度,扣合1000次
注:黑色漆膜附着力的检测应使用相同工艺条件下的试片。4
试验方法
4.1外观检验
4.1.1检验条件
≥5 μm
48h主要表面无棕色腐蚀物
≥4级
13~25N
≥10N
在天然散射光线或无反射光的白色透射光线下进行,光的照度不得低于3001x(相当于40W日光灯下距离500mm处的光照度)。
4.1.2检验方法
以目视观感和手感检验,并与主管部门批准的标样比照检验。4.2尺寸检验
GA 281—2001
尺寸的检验用精度为0.02mm的游标卡尺检验。4.3理化性能试验
镀层厚度的检验,按GB/T6462的规定。4.3.1
镀层耐盐雾的检验,按QB/T3826的规定。漆膜附着力的检验,按GB/T1720的规定。4.3.4扣合松紧度的检验,按附录A(标准的附录)的规定。4.3.5
耐疲劳松紧度的检验,按附录B(标准的附录)的规定。检验规则
5.1.检验分类
四件按扣检验分为型式检验和出厂检验。5.1.1型式检验
在下列情况之一时,须进行型式检验:a)当材质、工艺或生产单位发生变化时;b)产品长期停产后,恢复生产;c)定期或累积一定产量后,应周期性进行检验;d)出厂检验结果与上次型式检验有较大差异;e)主管部门提出型式检验的要求。型式检验时,对第3章全部项目进行检验。5.1.2出厂检验
所有产品出厂时必须做出厂检验。出厂检验项目为:外观和主要尺寸。5.2抽样
5.2.1检验以一次交验的产品为一批,以每副产品为一个单位产品。5.2.2外观和主要尺寸检测样本数量:200副。理化性能检测样本数景:15副。漆膜试片:3片。5.2.3在每50万副四件按扣中(不足50万副按50万副计),随机抽取2箱,在每箱中各抽取100副(共200副)进行外观和主要尺寸检验。如需进行理化性能检验,则按规定另行抽取检测样品进行理化性能检验。
5.3判定规则
5.3.1单件产品不符合本标准所规定的技术要求,即构成缺陷。缺陷分为轻缺陷和重缺陷。不符合本标准的规定,但对产品的使用性能及外观影响较小的缺陷为轻缺陷;严重影响使用及外观的缺陷为重缺陷。在一副四件按扣上同时出现三种或三种以上轻缺陷,视同重缺陷。5.3.2
四件按扣常见缺陷的判定见表3。表3
缺陷项目
常见缺陷分类
轻缺陷
主要尺寸超差≤0.2mm
主要尺寸超差>0.2mm
非主要表面镀层露底、花色
主要表面镀层露底、花色
花纹不清晰,但可以辨认
花纹模糊
不明显的局部变形
重缺陷
理化性能
陷项目
GA281—2001
表3(完)
较大的变形
非主要表面起皮或起泡≤1.0mm,限两处主要表面起皮或起泡>1.0mm
黑漆出界≤1.0mm,限两处;缺漆<1.0mm,限两处黑漆出界>1.0mm;缺漆>1.0mm
4μm≤镀层厚度≤5μm
镍镀层厚度<4 μm
耐盐雾性能、附着力、扣合松紧度、耐疲劳松紧度不符合本标准的规定轻缺陷
重缺陷
3每200副四件按扣中若出现五副有重缺陷,则进行二次抽样,样本加倍。若累积出现10副有重5.3.3
缺陷,则判为批产品不合格。若出现轻缺陷的产品数量超过检测样本数量的20%,视同重缺陷,判为批产品不合格。
6标志、包装、运输与贮存
6.1标志
6.1.1纸盒标志
纸盒正面需注明产品名称(99式警用服饰6.1.2纸箱标志
纸箱外两侧面均须标注如下内容:a)产品名称;
b)数量;
c)重量;
d)体积(长×宽×高);
e)生产单位;
f)生产日期。
在两端面标注“警用品”、“注意防潮”字样。四件按扣)、数量、生产单位及生产日期等内容。纸箱外标志律采用黑色字。产品名称和生产日期为黑体字,其余为宋体字。印刷布局应合理,字的大小适宜。字迹应清晰、工整。6.2包装
6.2.1每250副单件装一小塑料袋并封口,四件单件装一纸盒,每40纸盒(共10000副)装一纸箱。每5000副配一套专用铆合工具。
2纸箱质量应符合GB/T6543一1986中不低于2类纸箱的规定。6.2.2
3每个纸箱内需附产品合格证,注明产品名称、数量、生产单位、包装日期、检验人员等内容。6.2.3
6.2.4若用对口纸箱,纸箱上下口盖对接处必须用宽55~60mm胶粘带封牢,粘贴后胶粘带下棱边应不低于50mm。胶粘带质量应符合相关标准规定。6.2.5捆箱用宽12~15mm塑料打包带捆成“#”字型,打包带质量应符合QB/T3811的规定。捆扎应严紧牢固。
6.3运输与贮存
6.3.1运输、贮存中严禁露天存放。注意防潮,不得日晒雨淋。搬运、装卸过程中严禁抛摔。2贮存包装件的仓库必须通风干燥,库内相对湿度不得超过80%。6.3.2
A1试样
GA281—2001
附录A
(标准的附录)
扣合松紧度试验方法
A1.1取样数量:10副。将每副四件按扣的扣面与面、底板与高脚分别铆合在两块200mm×200mm的布条的中部并扣合3次。
A1.2供检测的试样必须外观检验合格。A2试验设备
强力试验机应具有调速或无级变速装置并符合相关标准。A2.15
强力试验机以1%精度测定,同时保证使用时负荷在满标15%~85%的范围以内。A2.2
A2.3将两块布条对折,分别用上下夹持器夹住,使四件按扣呈水平状态。A3试验步骤
A3.1将试样固定在夹持器上,使试样的轴向与延伸方向平行。A3.2启动拉力机,使其以(200士10)mm/min的速度均匀运行,至试样拉脱为止。A3.3记录拉脱时的最大拉力。
A4试验报告
A4.1计算结果取整数,计量单位:N。:试验报告应填写10次测量值及算术平均值。A4.2
附录B
(标准的附录)
耐疲劳松紧度试验方法
B1试样
B1.1取样数量:3副。将每副四件按扣的扣面与簧面、底板与高脚分别铆合在两块200mm×200mm的布条的中部并扣合。
B1.2供检测的试样必须外观检验合格。2试验设备
强力试验机应其有调速或无级变速装置并符合相关标准。B2.1
强力试验机以1%精度测定,同时保证使用时负荷在满标15%~85%的范围以内。B2.2
:将两块布条对折,分别用上下夹持器夹住,使四件按扣呈水平状态。B2.3
B3试验步骤
B3.1将试样固定在夹持器上,使试样的轴向与延伸方向平行。B3.2启动拉力机,使其以(200士10)mm/min的速度均匀运行,至试样拉脱为止,重复1000次。6
3记录最后一次拉脱时的最大拉力。B3.3
试验报告
B4.1计算结果取整数,计量单位:N。GA281-2001
2试验报告应填写3次测量值及算术平均值。B4.2
