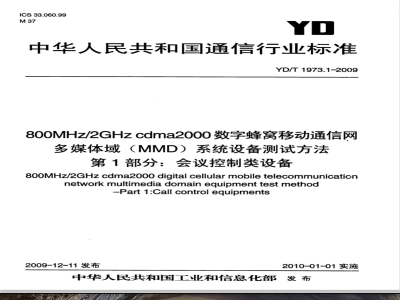

ICS33.060.99
中华人民共和国通信行业标准
YD/T 1973.1-2009
800MHz/2GHz cdma2000数字蜂窝移动通信网多媒体域(MMD)系统设备测试方法第1部分:会议控制类设备
800MHz/2GHz cdma2000 digital cellular mobile telecommunicationnetwork multimedia domain equipment test methodPart1:Call.controlequipments2009-12-11发布
2010-01-01实施
中华人民共和国工业和信息化部发 布前言·
1范围
2规范性引用文件
3缩略语·
4概述
测试方法·
5.1测试环境…
5.2测试仪表
6P-CSCF功能测试·
6.1用户注册和注销
6.2会话控制·
6.3SIP信令压缩解压缩·
6.4漫游
6.5异常情况处理
7I-CSCF功能测试…
7.1S-CSCF指配?
7.2PSI归属AS定位
用户路由查询处理
7.4网络拓扑隐藏处理….
7.5计费·
8S-CSCF功能测试·
8.1用户注册鉴权.
8.2会话控制处理
8.3用户数据刷新……·
9计费功能测试
9.1CSCF离线计费功能测试
9.2CSCF在线计费功能测试·
CSCF流计费功能测试
10性能测试·
10.1用户及业务模型
10.2P//S合设性能测试
10.3PCSCF性能测试用例
10.4ICSCF性能测试用例·
YD/T1973.1-2009
YD/T1973.1-2009
10.5SCSCF性能测试用例·
操作维护和网管测试
设备状态管理…
设备性能管理
统计测量功能·
11.4系统配置管理
.版本管理·
接口跟踪测试
同步校时功能…
YD/T1973.1-2009
《800MHz/2GHzcdma2000数字蜂窝移动通信网多媒体域(MIMD)系统设备测试方法》是根据我国CDMA网络的发展需要,参考3GPP2的系列规范,并根据国内的实际情况制定而成的。YD/T1973-2009《800MHz/2GHzcdma2000数字蜂窝移动通信网多媒体域(MIMD)系统设备测试方法》分为4部分:
一第1部分:会话控制类设备
一第2部分:用户数据类设备
第3部分:互通类设备
第4部分:媒体资源类设备
本部分是YD/T1973-2009的第1部分。《800MHz/2GHzcdma2000数字蜂窝移动通信网多媒体域(MMD)系统设备测试方法》是《800MHz/2GHzcdma2000数字蜂窝移动通信网多媒体域(MMD)系统》系列标准之一,该系列标准的结构及名称如下。
a)YD/T1972-2009《800MHz/2GHzcdma2000数字蜂窝移动通信网多媒体域(MIMD)系统设备技术要求》
-第1部分:会话控制类设备;
一第2部分:用户数据类设备;
一第3部分:互通类设备;
一第4部分:媒体资源类设备
b)YD/T1973-2009《800MHz/2GHzcdma2000数字蜂窝移动通信网多媒体域(MMD)系统设备测试方法》
一第1部分:会话控制类设备;
一第2部分:用户数据类设备;
第3部分:互通类设备;
一第4部分:媒体资源类设备
本部分与YD/T1973.1-2009《800MHz/2GHzcdma2000数字蜂窝移动通信网多媒体域(MMD)系统设备技术要求第1部分:会话控制类设备》配套使用。本部分由中国通信标准化协会提出并归口。本部分起草单位:工业和信息化部电信研究院、中国联合网络通信有限公司、中讯邮电咨询设计院有限公司。
本部分主要起草人:李侠宇、顾霞、王君珂、杨艳松。1范围
YD/T 1973.1-2009
800MHz/2GHzcdma2000数字蜂窝移动通信网多媒体域(MMD)系统设备测试方法第1部分:会话控制类设备
本部分规定了800MHz/2GHzcdma2000数字蜂窝移动通信网多媒体域的会话控制类设备P-CSCF、S-CSCF和I-CSCF的测试方法,包括功能测试、性能测试、操作维护和网管测试等内容。本部分用于800MHz/2GHzcdma2000数字蜂窝移动通信网多媒体域P-CSCF、S-CSCF和I-CSCF设备测试。
2规范性引用文件
下列文件中的条款通过本部分的引用而成为本部分的条款。凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本部分。然而,鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本部分。YD/T1973.1-2009《800MHz/2GHzcdma2000数字蜂窝移动通信网多媒体域(MMD)系统设备技术要求第1部分:会话控制类设备》。3缩略语
下列缩略语适用于本部分。
I-CSCF
Accounting Request
Application Server
Authentication, Authorization and AccountingBreakoutGatewayControlFunctionChargingRulesFunction
Circuit Switched
CallSessionControlFunction
DynamicHostConfigurationProtocolDomain Name System
E.164Number
Event Charging with UnitReservationHome Subscriber Server
IMS Charging ID
Interrogating-CSCF
Immediate Event Charging
IPMultimediaCoreNetwork
IP Multimedia Network Subsystem计费请求
应用服务器
鉴权,授权,计费
出口网关控制功能
计费规则功能
电路交换
呼叫会话控制功能
动态主机配置协议
域名系统
E.164号码
计费单元预留的事件计费
归属用户服务器
IMS计费标识
查询CSCF
即时事件计费
IP多媒体核心网络
IP多媒体网络子系统
YD/T 1973.1-2009
P-CSCF
Inter Operator Identifier
IMSServiceControl
Internet Protocol
MediaGatewayControlFunction
MultimediaResourceFunctionControllerMultimediaResourceFunctionProcessingOnline Charging System
Open Services Architecture
Proxy-CSCF
PolicyDecision Function
Packet Data Serving Node
Public Service Identity
Public User Identity
Private User Identity
Quality of Service
SessionDescriptionProtocol
Session Charging with Unit ReservationSession Initiated Protocol
S-CSCF
Serving-CSCF
4概述
ServiceBasedBearerControl
Topology Hiding Inter-network GatewayUserEquipment
UniformResourceIdentifier
归属网络标识
IMS业务控制接口
互联网协议
媒体网关控制功能
多媒体资源功能控制器
多媒体资源功能处理器
在线计费系统
开放业务体系
代理CSCF
策略决策功能
分组数据服务节点
公共业务标识
公共用户标识
私有用户标识
业务服务质量
会话描述协议
计费单元预留的会话计费
会话初始协议
服务CSCF
基于业务的承载控制
拓扑隐藏网间网关
用户设备
统一资源标识
呼叫会话控制功能CSCF分为代理CSCF(P-CSCF)、服务CSCF(S-CSCF)和查询CSCF(I-CSCF)。P-CSCF在MMD中是UE的第一个接触点,可以位于用户的归属网络或拜访网络中。P-CSCF将UE接入MIMD网络并负责在UE与MIMD归属域间进行消息路由。P-CSCF维护与UE之问的SA,提供SIP消息的完整性保护和压缩。P-CSCF还负责媒体检查,并能够与QoS策略功能实体交互进行承载QoS控制。在某运营商的网络中,I-CSCF是针对该网络中某用户或目前处于该网络中的某漫游用户的所有MMD连接的接触点。I-CSCF在UE注册阶段为其分配S-CSCF。I-CSCF能够处理终呼,将会话请求正确路由到被叫的S-CSCF。根据运营商的需求,I-CSCF还能提供THIG的功能。在网络中,S-CSCF位于用户归属网络,为UE提供注册,会话控制和业务触发等功能。这些功能包括:用户注册和重注册、注销、认证鉴权、第三方注册、会话管理、消息路由、漫游判断、业务触发及媒体授权。
具体要求见YD/T1972.1-2009《800MHz/2GHzcdma2000数字蜂窝移动通信网多媒体域(MMD)系统设备技术要求第1部分:会话控制类设备》。2
5测试方法
5.1测试环境
5.2测试仪表
I-CSCF
P-CSCF
S-CSCF
图1MMD会话控制类设备测试环境YD/T1973.1-2009
测试可以采用Ethereal软件或专用测试仪表进行抓包测试,测试过程中需要监测SIP、H.248、Diameter等接口协议,根据测试用例中的预置条件进行网络配置,按照测试方法进行测试,并根据测试仪表的监测结果与预期结果进行对比,验证MMD设备功能及接口功能是否满足本部分要求。YD/T1973.1-2009
6P-CSCF功能测试
6.1用户注册和注销
6.1.1用户初始注册
测试编号:
测试项目:
测试分项目:
测试预置条件:
测试信令流程:
用户注册和注销
用户初始注册
a)MMD系统设备运行正常;
b)用户是MMD用户;
c)用户未注册
P-CSCF
Register
401Unauthorized
Register
测试方法
(步骤):
预期结果:
测试说明:
Register
401Unauthorized
Register
I-CSCF
在MMD终端上发起用户初始注册
a)用户成功注册MMD;
Register
401Unauthorized
Register
S-CSCF
b)P-CSCF记录了用户发起注册的公有标识的归属网络节点地址(S-CSCF或I-CSCF(需要拓扑隐藏时));
c)P-CSCF记录了UE的IP地址、用户的公有标识(PUI)和私有标识(PVI)等P-CSCF能够正确处理用户的初始注册消息和流程6.1.2用户重注册此内容来自标准下载网
6.1.2.1IMSAK用户A重注册
测试编号:
测试项目:
测试分项目:
测试预置条件:
测试信令流程:
用户注册和注销
用户重注册——IMSAKA用户重注册a)MMD系统设备运行正常;
b)用户是MMD用户;
c)网络配置IMSAKA鉴权方式;
d)用户已注册
P-CSCF
Register
401Unauthorized
Register
测试方法
(步骤):
预期结果:
测试说明:
Register
401Unauthorize
Registen
I-CSCF
UE在注册定时器超时前发起重注册a)用户成功注册MMD;
b)检查P-CSCF数据,同6.1.1
Register
401Unauthorized
Register
P-CSCF能够正确处理用户的重注册消息和流程HSS
YD/T 1973.1-2009
S-CSCF
YD/T1973.1-2009
6.1.2.2HTTPDigest用户重注册
测试编号:
测试项目:
测试分项目:
测试预置条件:
测试信令流程:
用户注册和注销
用户重注册——HTTPDigest用户重注册a)MIMD系统设备运行正常;
b)用户是MIMD用户;
c)网络配置HTTPDigest鉴权方式;d)用户已注册
P-CSCF
Register
401Unauthorized
Register
测试方法
(步骤):
预期结果:
测试说明:
Register
401Unauthorized
Register
I-CSCF
Register
401Unauthorized
Register
UE在注册定时器超时前发起重注册a)用户成功注册MIMD;
b)检查P-CSCF数据,同6.1.1
P-CSCF能够正确处理用户的重注册消息和流程HSS
S-CSCF
6.1.2.3基于CAVE的2GRUIM卡用户重注册(可选)测试编号:
测试项目:
测试分项目:
测试预置条件:
测试信令流程:
用户注册和注销
用户重注册——IMSAKA用户重注册a)MMD系统设备运行正常;
b)用户是使用2GRUIM卡的MIMD用户;c)网络配置使用CAVE的IMS鉴权方式;d)用户已注册
P-CSCF
1.REGISTER
I-CSCF
2. DNs lookup
3.REGISTER
S-CSCF
6.REGISTER
7. Cx:MAR
YD/T1973.1-2009
HLR/AC
8-15getN
/Credentiaksfrom
16.Generates
AKA_KEY,then
generatesAKAAV
18.401Unauthorized
19.401Unauthorized4
RAND_AKA_AUTN
20.RumCAVE
command(RAND)
2i.Response(AUTHR)
22.Gneratekey/PLCMcom
(RAND,AUTHE)
23.Response(SMEKEY,PUCM)
24.Generates
AKAkeyandAV
(RAND_AKA_AUTN,IK,CK)
25.REGISTER(RES)
(RAND_AKA_AUTN_XRES,IK,CK)
26.VerifiesRES
测试方法
(步骤):
预期结果:
测试说明:
UE在注册定时器超时前发起重注册a)用户成功注册MMD;
b)检查P-CSCF数据,同6.1.1
P-CSCF能够正确处理用户的重注册消息和流程
