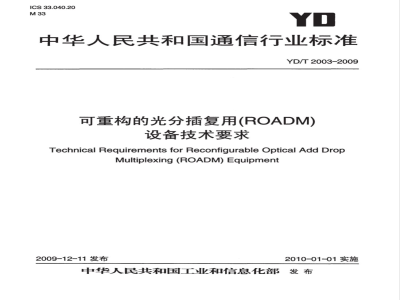

标准图片预览
标准内容
ICS33.040.20
中华人民共和国通信行业标准
YD/T 2003-2009
可重构的光分插复用(ROADM）
设备技术要求
Technical Requirements for Reconfigurable Optical Add DropMultiplexing(ROADM)Equipment2009-12-11发布
2010-01-01实施
中华人民共和国工业和信息化部 发 布前言·
1范围·
2规范性引用文件
3术语、定义和缩略语·
4ROADM设备的参考模型和参考点.5ROADM设备的技术要求·
基本功能和要求
设备和网络保护：
设备的上下波能力
光监控功能要求
ROADM设备的光波长区分配·
设备性能要求·
网络参数
设备的控制平面功能（可选）
6ROADM设备光接口参数要求
波长转换器（OTU）的要求
OTU分类及网络中应用
OTU功能要求·
7.3OTU的接口指标·
8监控通道要求·
ROADM设备管理要求
9.1管理功能概述
9.2功率自动管理功能
9.3波长管理能力·
10激光安全要求
附录A（资料性附录）ROADM设备的实现示例次
附录B（资料性附录）ROADM设备在网络中的应用·附录C（资料性附录）ROADM设备的控制平面要求附录D（资料性附录）ROADM应用中的波长踪迹监控问题附录E（资料性附录）ROADM设备和网络保护.附录F（资料性附录）光监控要求，YD/T2003-2009
YD/T2003-2009
本标准的技术内容参考了ITU-TG692《带有光放大器多通路系统的光接口》、ITU-TG696.1《纵向兼容的域内DWDM应用》和ITU-TG671《无源光器件要求》等有关的国际标准建议，并结合我国具体情况制定。
本标准的附录A、附录B、附录C、附录D、附录E和附录F均为资料性附录本标准由中国通信标准化协会提出并归口。本标准起草单位：华为技术有限公司、工业和信息化部电信研究院、上海贝尔股份有限公司、诺基亚西门子通信（上海）有限公司、中兴通讯股份有限公司。本标准主要起草人：李从奇、李芳、薛会霞、徐智勇、蒋俏峰、张红宇。1范围
YD/T2003-2009
可重构的光分插复用（ROADMD设备技术要求本标准规定了可重构的光分插复用（ROADM）设备的功能和性能，包括ROADM设备的参考模型和参考点、ROADM设备的基本要求、ROADM设备光接口参数要求、波长转换器和子速率复用解复用要求、监控通道要求、ROADM设备管理要求等。本标准适用于波分复用（WDM）系统中的可重构的光分插复用（ROADM）设备。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准。然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。YD/T1060-2000
YD/T1205-2002
YD/T1259-2003
YD/T1274-2003
YDN120-1999
YD/T1960-2009
YD/T2003-2009
ITU-TG664
ITU-TG671
ITU-TG680
ITU-TG691
ITU-TG692
ITU-TG694.1
ITU-T G696.1
ITU-TG709
ITU-TG808.1
ITU-T G873.1
ITU-TG873.2
ITU-TG957
ITU-TG959.1
ITU-TG975
ITU-TG975.1
IEEE802.3
波分复用系统（WDM）技术要求——32X2.5Gbit/s城市光传送网波分复用（WDM）环网技术要求波分复用系统（WDM）光安全进程技术要求光波分复用系统（WDM）技术要求——160X10Gbit/s、80X10Gbit/s部分光波分复用系统总体技术要求（暂行规定）NX10Gbit/s超长距离波分复用（WDM）系统技术要求光传送网（OTN）网络总体技术要求光传输系统光安全进程和要求
无源光器件要求
光网元的物理传输函数
带有光放大器SDH单通道系统和STM-64系统的光接口带有光放大器多通路系统的光接口WDM应用的光谱栅格：DWDM频率栅格纵向兼容的域内DWDM应用
光传送网接口
通用线性保护
光传送网（OTN）线性保护
光传送网（OTN）环网保护
与同步数字体系有关的设备和系统的光接口光传输网络物理光接口
海缆系统前向纠错的要求
高速率DWDM海缆系统前向纠错的要求CSMA/CD接入方式和物理层规范
IEC60825-2（2007）激光器产品的安全性（二）：光通信系统的安全性1
YD/T2003-2009
3术语、定义和缩略语
3.1术语和定义
下列术语和定义适用于本标准。3.1.1
国wavelengthrange
工作波长范围
工作波长范围为ROADM所能控制的波长范围，与DWDM系统所用的波段适配，工作范围为1527~1568nm。在工作波长范围之外，ROADM处于阻断状态。3.1.2
通道有效带宽clearpassband
通道有效带宽指与通道相关参数所定义的带宽范围，以ITU中心波长为准，又称通道带宽，如图1所示。
ITU中心波长
有效带宽
【波长(nm)
图1通道有效带宽定义示意图
工作波长和通道间隔wavelengthandchannelspacingITU-TG.694.1定义了对应不同通道间隔的DWDM频率栅格，在1550nmC波段区域，波长序列明确定义为193.1THz的光波作为基准，其他光波依次以指定的波长间隔（100GHz/50GHz）向高频、低频方向延续，ROADM的工作波长和通道间隔应符合ITU-TG694.1的规定3.1.4
固有插入损耗insertionloss
固有插入损耗是指穿过模块的某一特定光通道在可变损耗设置为零时所引入的固有功率损耗。具体定义是在全温度范围和所有的偏振态条件下，在通道有效带宽范围内的损耗最差值，包含接头插损，如图2所示。
通道内损耗不平坦度ripple
ITU中心波长
有效带宽
图2固有插入损耗定义示意图
峰值插损
YD/T2003-2009
中心波长插损
波长（nm）
通道内损耗不平坦度是指某通道在其对应的通道有效带宽范围内，带内最大插入损耗与带内最小插入损耗的差值（dB）。该指标是指含温度、偏振效应，且在可变损耗设置范围内等多种情况下的最差值，如图3所示。
蜂值插损
ITU中心波长
插损波动
有效带宽
波长(nm)
通道内损耗不平坦度定义示意图3
YD/T2003-2009
通道间损耗不平坦度channeluniformity通道间损耗不平坦度指不同通道固有插入损耗之间的差异，即在可变损耗设置为最小值的情形下，最大插损和最小插损的通道之间的固有插入损耗差异；通道间损耗不平坦度等于所有通道中最大插损和最小插损之差，如图4所示。
对1×N具有多个端口的器件，通道间损耗不平坦度还区分为同一端口的通道间损耗不平坦度、端口间的通道间损耗不平坦度。端口间通道间损耗不平坦度指所有端口的最大插损和最小插损之差。2
所有通道中最小插损
重一致性
所有通道中最
有效带究
图4波长不平坦度定义示意图
中心波长centerwavelength
有效带费
波长(nm)
中心波长指根据该器件某通道的损耗谱，当损耗值从峰值下降3dB时，所覆盖的光谱范围的中心处对应的波长值为中心波长^c，也称为3dB中心波长。中心波长还有ITU中心波长以及峰值中心波长两个附加概念，峰值中心波长指某通道损耗谱峰值处所对应的波长；ITU中心波长指ITU-T规定的某通道的标准波长。3.1.8
中心波长精确度centerwavelengthaccurancy中心波长精确度指器件的各通道3dB中心波长c与ITU-T波长^u之间的偏差△^=c一^ITU，如图5所示。
(ap）
3dB中心波长Zc
中心波长精确度<入
ITU中心波长
图5中心波长精确度定义示意图
ndB通带带宽ndBpassbandwidth
峰值波长
蜂值插损Www.bzxZ.net
YD/T2003-2009
波长（nm)
ndB通带带宽指某通道的损耗谱从峰值下降ndB时，所覆盖的光谱宽度。如3dB带宽相当于该损耗谱的半高全宽（FWHM)。其他常用带宽还有“0.5dB带宽”、“1dB带宽”、“20dB带宽”等，如图6所示。当带宽不以ITU中心波长为对称时，按照较小半带宽的2倍计算。ap
ITU中心波长
蜂值插损
ndB带宽=2Xmin(BW1,BW2)
波长(nm）
ndB带宽定义示意图
YD/T2003-2009
ndB阻带带宽ndBstopband
ndB阻带带宽指某通道被阻断相邻通道开通的情形下，阻断通道损耗谱从相邻通道的通道频率范围对应的谱功率值下降ndB时，所覆盖的光谱宽度，如图7所示。ITU中心波长
有效带宽
ITU中心波长
图7ndB阻带带宽定义示意图
相邻通道隔离度adjacentisolationITU中心波长
阻断带宽
波长(nm)
相邻通道隔离度是指某端口某通道在其通道有效带宽范围内的插损最差值与相邻ITU通道在对应的通道有效带宽范围内插损最好值之差。3.1.12
非相邻通道隔离度non-adjacentisolation非相邻通道隔离度是指某端口某通道在其通道有效带宽范围内的插损最差值与非相邻ITU通道在对应的通道有效带宽范围内插损最好值之差。3.1.13
总串扰totalcrosstalk
总串扰定义指在通道功率平坦情形下，某端口某通道被设置通过时，其他被阻断通道在该端口造成的功率泄漏总和与该端口通道的通过功率之比，又称异频串扰。3.1.14
端口隔离度portisolation
端口隔离度指WSS模块同一通道在被设置成某一个端口输入或输出时在公共输出或输入和不同输入或输出端口之间的插损差值，又称同频串扰，如图8所示。6
通道消光比
切换到其他端口后
在原端口的残留光
ITU中心波长
图8端口隔离度定义示意图
channelextinction
通道消光比指某通道在某端口被设置成穿通和阻断时的插损差值，如图9所示。(p)建
通道被阻断
后的残留光
ITU中心波长
消光比
图9通道消光比定义示意图
YD/T2003-2009
波长(nm)
波长(nm)
YD/T2003-2009
方向性directivity
方向性指1XN或N×1多端口光器件在设置某波长入1从1个端口输出到另一个端口，从非目的端口输出的光信号与入口光功率比值，如图10所示。输入
图10方向性定义示意图
VOA相对衰减范围．VOAsettingrangeVOA衰减范围指每个波长通道所能调节的相对衰减范围，3.1.18
vOA衰减步长VoAattenuationresolutionorattenuationstepVOA衰减步长指VOA所能接受的最小调节衰减量。3.1.19
voA绝对衰减精度vOAabsolutelyattenuationaccuracyVOA绝对衰减精度指VOA的实际衰减量与设置目标之间的误差。3.1.20
VOA相对衰减精度VOArelativeattenuationaccuracyVOA相对衰减精度指VOA每调节一个步长之后与VOA实际衰减量变化之间的差值。3.1.21
VOA衰减重复性VOArepeatabilityVOA衰减重复性指VOA在多次设置同一VOA衰减值达到的实际数值偏差。3.1.22
衰减设置时间和通道切换时间VOAsettingtimeandswitchingtimeVOA衰减设置时间指VOA从接收指令到执行到目标所耗费的时间。通道切换时间指WSS从接收指令到执行波长切换完毕所耗费的时间。3.1.23
偏振相关损耗polarizationdependentloss（PDL）OUT
偏振相关损耗指光信号依次以所有的偏振态（如线偏振、圆偏振、椭圆偏振）输入的过程中，某通道的插入损耗的最大变化量。
