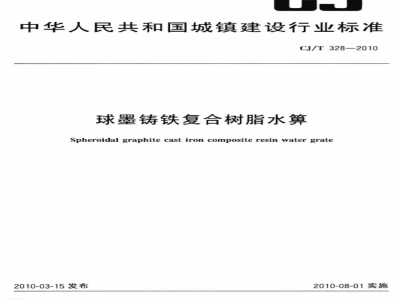

中华人民共和国城镇建设行业标准CJ/T328—2010
球墨铸铁复合树脂水算
Spheroidal graphite cast iron composite resin water grate2010-03-15发布
中华人民共和国住房和城乡建设部2010-08-01实施
CJ/T328—2010
规范性引用文件bzxz.net
术语和定义
分类和结构形式
试验方法
检验规则
标志、包装、运输和贮存
本标准由住房和城乡建设部标准定额研究所提出。本标准由住房和城乡建设部给水排水产品标准化技术委员会归口。CJ/T328—2010
本标准负责起草单位：金山环保集团浙江金山道路设施有限公司、浙江省质量技术监督检测研究院。
本标准参加起草单位：中国市政工程中南设计研究院。本标准主要起草人：赵
本标准为首次发布。
1范围
球墨铸铁复合树脂水算
CJ/T328—2010
本标准规定了球墨铸铁复合树脂水算的术语和定义、分类和结构形式、材料、要求、试验方法、检验规则、标志、包装、运输和贮存。本标准适用于安装在各种道路、广场、绿地、厂房车间室内地面等处的球墨铸铁复合树脂水算。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T1348
GB/T1447
GB/T1448
GB/T1449
GB/T3854
GB/T6414
GB/T8237
GB/T17470
GB/T23858
球墨铸铁件
纤维增强塑料拉伸性能试验方法纤维增强塑料压缩性能试验方法纤维增强塑料弯曲性能试验方法增强塑料巴柯尔硬度试验方法
铸件尺寸公差与机械加工余量
纤维增强塑料用液体不饱和聚酯树脂玻璃纤维短切原丝毡和连续原丝毡检查井盖
再生树脂复合材料水算
CJ/T130
CJ/T212
聚合物基复合材料水算
行车道与步行道的集水并及检查并并盖EN124
3术语和定义
下列术语和定义适用于本标准。3.1
球墨铸铁复合树脂水算spheroidalgraphitecastironcomposites-colophonywatergrate利用球墨铸铁为骨架使用聚合物和各种填充物，通过一定的工艺复合而成的水算。3.2
排水口
outfall
污水、雨水等流入地下排水设施的人口。［CJ/T212—2005]
水算watergrate
排水口上放置的排水设施，由算子和支座组成。[CJ/T212—2005]
支座set
水算中固定于排水口的部分，用于安放算子。CJ/T328—2010
算子grate
水算中未固定部分。其功能是排水、截留较大杂物进入排水口，需要时能够开启。[CJ/T212—2005]
嵌入深度inlaiddepth
支座支承面至支座顶面的高度。[CJ/T212—2005]
widthofaperture
总缝宽
支座与算子之间的缝宽总和
支座支承面
supporting face of set
支承算子的支座平面。
[CJ/T212--2005
水算接触面
interface for water grate
算子和支座支承面相接触的平面[CJ/T212-
水算公称尺寸（mmXmm）
水算上沿的实际尺寸。
2—2005
[CJ/T212
nominal size of water gra
水算净尺寸mm×mm）
net size of water grate
也就是排水口的尺为
[CJ/T212—2005
水算锥度
taperof watergrate
水算上下沿形成的锥度。
[CJ/T212—2005]
试验荷载testingload
在测试水算承载能力时规定施加的荷载。[CJ/T212—2005]
4分类和结构形式
4.1分类
4.1.1水算按承载能力划分为下列五级：A15、B125、C250、D400、E600。4.1.2水算按使用场所分为下列五组：第一组（最低选用A15类型）：绿地、人行道等禁止机动车驶入的区域。第二组（最低选用B125类型）：人行道、非机动车道、小车停车场及地下停车场。第三组（最低选用C250类型）：住宅小区、背街小巷、仅有轻型机动车或小车行驶的区域，道路两边路缘石开始0.5m以内。
第四组（最低选用D400类型）：城市主路、公路、高等级公路、高速公路等区域。第五组（最低选用E600类型）：货运站、码头、机场等区域。4.2结构形式
4.2.1水算的形状宜为矩形，产品主要结构见图1。CJ/T328—2010
4.2.2嵌人深度（A）、水算支承面宽度（B）、支座高度（H)和锥度（0)，分别见图2和图3。4.2.3
总缝宽（a),见图4(a为左缝宽，a。中间缝宽，a，为右缝宽）。4.2.4水算公称尺寸（L×W值），见图5。1
一算子；
球墨铸铁，
复合材料；
一支座。
一算子；
支座。
算子上沿；
一算子下沿，
=a+a+a
a=a+aa+a+a
CJ/T328—2010
4.2.5水算净尺寸（DxD，值），见图6。5材料
5.1球墨铸铁
制作水算所用的球墨铸铁应符合GB/T1348的要求5.2聚合物
聚合物为各种高分子材料及其再生品。不饱和聚酯树脂符合GB/T8237的要求。其他聚合物材料应符合相应的标准。
5.3填充材料
填充材料为各种颗粒状、纤维状材料及其再生品。其中玻璃纤维短切原丝毡和连续原丝毡应符合GB/T17470的要求。
6要求
6.1外观
算子与支座表面应压制平整，不应有裂纹、凹凸不平等影响水算使用性能的缺陷。算子与支座装配结构尺寸应符合GB/T6414的要求。6.2结构尺寸
6.2.1水算公称尺寸应符合表1的要求：算子上沿尺寸大于下沿尺寸，锥度宜为1：20～1：5。6.2.2
CJ/T328—2010
水算的嵌人深度，A15、B125不应小于30mm，C250、D400、E600不应小于50mm。6.2.3
水算公称尺寸长L
水算公称尺寸宽W
注：如有特殊要求，水算规格可根据用户要求调整6.2.4总缝宽
总缝宽应符合表2的要求
构件数量
3件或3件以上
支座支承面宽度
400.450,500,550.600,650.700,750300,350,400,450
水算净尺寸(co)
《400
单位为米
单位为套米
总缝宽a=(ai十a。十a）
≤15，单件不超过5
支座宽边支承面的觉度不应小于水算公称尺寸长度的4%，支座长边支承面的宽度不应小于水算公称尺寸宽度的4%。
算子排水孔宽度不应大于32mm
水算排水孔面积即水算上所有排水孔面积之和最小应占到水算净面积的25%以上6.2.72
6.3承载能力
A15等级产品承绒能力应与B125等级产品承载能力相同。水算的承载能力应符合表3的要求。表3
水算等级
6.4抗疲劳性能
试验载荷/kN
按表4的循环载荷进行疲劳试验后，水算的承载能力应符合表3的要求。表4
承载等级
循环次数
1500000
测试载荷
允许残留变形/mm
(1/500)D,
(1/500)D
(1/500)D,
(1/500)D,
加载速率/(kN/s）
CJ/T328—2010
其他性能
水算的其他性能应符合表5的要求。项目
耐热性
耐候性
抗冻性
巴氏硬度
试验方法
试验设备
性能指标
承载能力不低于试验荷载F的95%承载能力不低于试验荷载F的95%承载能力不低于试验荷载F的95%应不小于35
试验设备主要有加载系统和量具。7.1.1加载系统
加载系统由加载设备、性垫块、橡胶垫片等组成。测试标准
GB/T3854
7.1.1.1加载设备应当能提供试验荷载1.2倍以上的加载能力，并经过计量校准，其加载精度为不大于土3%。加载试验装置见图7。
一加载；
2——刚性垫块；
3橡胶垫片；
7.1.1.2刚性垫块
一算子；
5——支座：
6——台面。
刚性垫块有两块，尺寸应为300mm×400mm和300mm×200mm，厚度不小于40mm、上下表面平整，见图8。
单位为毫米
1X45°
300×400
(300×200)
当水算净尺寸D≥500mm且Dz≥400mm时，使用尺寸为300mm×400mm的刚性垫块，否则使用尺寸为300mm×200mm的刚性垫块。7.1.1.3橡胶垫片
CJ/T328—2010
在刚性垫块与水算之间放置一块弹性橡胶垫片，垫片的平面尺寸应与刚性垫块相同，垫片厚度应为6mm~10mm。
7.1.2抗疲劳性能试验
试验装置为动态结构试验机，按表4的循环载荷进行疲劳试验后，按表3的承载能力要求进行载荷试验。
7.1.3耐热性能试验
试验装置为高低温试验箱试验装置为高低温试验箱，试验控制温度为70℃士2℃。试件在高低温试验箱中70℃士2℃条件下保温21h，迅速取出测试其承载能力7.1.4耐候性能试验
试验装置为气候模拟试验箱，试件在灯照及雨淋的条件下保持500h，在常温下室内放置24h，取出测试其承载能力
7.1.5抗冻性能试验
试验装置为高低温试验箱，试验控制温度为一40C±2℃。试件在高低温箱中40℃±2℃条件下保温24h迅速取出测试其承载能力7.1.6量具
试验用主要量具见表6
7.2试验方法
7.2.1外观质量
游标卡尺
深度游标卡尺
钢直尺
钢卷尺
测量范围
根据需要选择
按6.1要求目测产品外观，用量具测量水算与支座装配尺寸7.2.2尺寸偏差
水算的公称尺寸按6
水算的锥度按6.
嵌入深度按6.2.3要求用量具测量。水算嵌人深度以毫米为单位测量。总缝宽按6.
得到总缝宽。
7.2.2.5支座支承面宽度按6.
排水孔宽度按6.2.6
排水孔面积按6.2.7要求测量。
7.2.3承载能力
水算的承载能力通过加载系统进行试验。单位为毫米
精确度
CJ/T328—2010
6.2.5的要求。组合算按单个算子的方法检测。7.2.3.2试验前准备
调整刚性垫块的位置，使其中心与水算的几何中心重合。放置后，垫块长边应与水算长边平行，垫块宽边应与水算宽边平行。
7.2.3.3残留变形的检测
加载前，记录水算几何中心位置的初始值，测量精度为0，以1kN/s～5kN/s的速率施加荷载，直至达到2/3检测荷载，然后卸载。此过程重复5次，最后记录下几何中心的最终值。根据初始值和第5次卸载后最终值的差别计算残留变形值。残留变形值应符合表5规定的数值。
7.2.3.4承载能力试验
以1kN/s～5kN/s的速率施加荷载直至本标准规定相应的试验荷载F值，试验荷载施加上后应保持30S。水算未出现影响使用功能的损坏即判定为合格。7.2.4抗疲劳性能
7.2.5其他性能
8检验规则
8.1检验分类
检验分出厂检验和型式检验，检验项目和检验类别见表7。8.2批量
产品以同一级别、同一种类、同一原材料在相似条件下生产的水算构成批量，500套为一批，不足500套也作一批。
8.3出厂检验
8.3.1按6.1～6.2的要求，从受检批中采用随机抽样的方法抽取5套水算，逐套进行外观质量和尺寸偏差检验。受检水算的不合格不超过1套，则判定该批产品的外观质量和尺寸偏差合格，8.3.2按6.3的要求，每批产品随机抽取2套进行承载能力试验。若有一套不符合要求，则再抽取2套，重复本项试验。若再有一套不符合要求，则该批水算为不合格。8.3.3外观质量、尺寸偏差和承载能力均符合本标准要求，则该批产品为合格。8.4型式检验
有下列情况之一，应进行型式检验：8.4.1
生产满1a；
新产品生产定型鉴定；
产品设计、生产工艺、使用材料变更；d)
出广试验与上一次型式检验有较大差异：e）
停产后恢复生产；
国家质量监督机构提出进行型式检验。8.4.2
目的不合格不超过1项，受检水算的不合格不超过2套，则判定该批产品的外观质量和尺寸偏差合格。8.4.3按6
一套不符合要求，则再抽取3套，重复本项试验。若再有一套不符合要求，则该批水算为不合格。8.4.4按6.
和各项其他性能试验。若有一套不符合要求，则再抽取2套，重复本项试验。若再有一套不符合要求，
