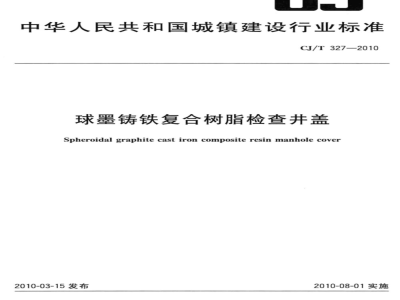

中华人民共和国城镇建设行业标准CJ/T327—2010
球墨铸铁复合树脂检查井盖
Spheroidal graphitecastironcompositeresinmanholecover2010-03-15发布
中华人民共和国住房和城乡建设部2010-08-01实施
CJ/T327—2010
规范性引用文件
术语和定义
分类和结构形式
材料·
试验方法
检验规则
标志、包装、运输和贮存
本标准由住房和城乡建设部标准定额研究所提出。本标准由住房和城乡建设部给水排水产品标准化技术委员会归口。CJ/T327—2010
本标准负责起草单位:金山环保集团浙江金山道路设施有限公司、浙江省质量技术监督检测研究院。
本标准参加起草单位:中国市政工程中南设计研究院。本标准主要起草人:杨晓东、欧阳建东、王一峰、赵新建、沈振、詹键、李必正、任建民、汪洋。本标准为首次发布。
1范围
球墨铸铁复合树脂检香井盖
CJ/T327—2010
本标准规定了球墨铸铁复合树脂检查井盖的术语和定义、分类和结构形式、材料、要求、试验方法、检验规则、标志、包装、运输和贮存。本标准适用于安装在绿化带、人行道、非机动车道、机动车道、停车场、码头、机场跑道等地面井库净开孔不大于900mm的球墨铸铁复合树脂检查井盖。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本标准。GB/T1348球墨铸铁件
GB/T1447
GB/T1448
GB/T1449
GB/T3854
GB/T6414
GB/T8237
GB/T17470
GB/T23858
3术语和定义
纤维增强塑料拉伸性能试验方法纤维增强塑料压缩性能试验方法纤维增强塑料弯曲性能试验方法增强塑料巴柯尔硬度试验方法
铸件尺寸公差与机械加工余量
纤维增强塑料用液体不饱和聚酯树脂玻璃纤维短切原丝毡和连续原丝毡检查并盖
下列术语和定义适用于本标准。3.1
球墨铸铁复合树脂检查井盖spheroidalgraphitecastironcompositesresinmanholecover利用球墨铸铁为骨架使用聚合物和各种填充物,通过一定的工艺复合而成的检查井盖。3.2
检查井manhole
地下设施中用于连接、检查、维护管线和安装设备的竖向构筑物[GB/T23858-2009]
manholecover
检查并盖
检查井口可开启的封闭物,由井盖和井座组成。[GB/T23858—2009]
井盖cover
检查井并盖中可开启的部分,用于封闭检查并口。CJ/T327—2010
井座manholeframe
检查井盖中固定于检查井口的部分,用于安放井盖。[GB/T23858—2009]
嵌入深度inlaiddepth
并座顶面至井盖底面的立面配合深度。[GB/T23858—2009]
总间隙widthofaperture
并座与井盖之间的间隙总和。
[GB/T23858—2009]
井座支承面
supportingfaceofframe
支承井盖的并座平面。
[GB/T23858-
斜度taperofcover
检查井盖外沿上下形成的斜度。[GB/T23858
并座净开孔
clearopening
检查并并座孔口的最大内切圆直径。[GB/T23858-
试验荷载testingload
在测试检查井盖承载能力时规定施加的竖向荷载。[GB/T23858—2009]
4分类和结构形式
4.1分类
4.1.1检查井盖按承载能力划分为下列五级:B125C250D400E600F900
4.1.2检查并盖按使用场所分为下列五组:第一组(最低选用B125类型):绿化带、人行道、非机动车道、小车停车场及地下停车场。第二组(最低选用C250类型):住宅小区、背街小巷、仅有轻型机动车或小车行驶的区域,道路两边路缘石开始0.5m以内。
第三组(最低选用D400类型):城市主路、公路、高等级公路、高速公路等区域。第四组(最低选用E600类型):货运站、码头、机场等区域。第五组(最低选用F900类型):机场跑道等区域。4.1.3检查井盖按规格尺寸划分为人孔和非人孔两种。非人孔规格尺寸不作规定,人孔规格尺寸按井座净开孔(co)分为下列四类:600mm、700mm、800mm、900mm。注:根据用户需求可以生产使用其他规格的检查井盖。4.2结构形式
4.2.1产品主要结构见图1。
井盖;
球墨铸铁;
复合材料;
并座。
CJ/T327—2010
嵌入深度(A)、井座支承面宽度(B)、井座高度(H)、斜度(e)和净开孔(co),见图2。4.2.2
井盖:
井座。
总间隙(a),见图3(a为左间隙,a。中间间隙a,为右间隙)a=a+a,
a=ai+a,
4.2.4并座净开孔(co),见图4。a=a+aa+a+a,
a=a+a+a,
CJ/T327—2010
5材料
5.1球墨铸铁
制作检查并盖所用的球墨铸铁应符合GB/T1348的要求。5.2聚合物
聚合物为各种高分子材料及其再生品。不饱和聚酯树脂符合GB/T8237的要求。其他聚合物材料应符合相应的标准。
5.3填充材料
填充材料为各种颗粒状、纤维状材料及其再生品。其中玻璃纤维短切原丝毡和连续原丝毡应符合GB/T17470的要求。
6.1.1并盖的表面应完整,材质均匀,无影响产品使用的缺陷。6.1.2盖座保持顶平,并盖上表面不应有拱度,井盖与并座的接触面应平整光滑:井盖与井座应为同
一种材质,井盖与座装配尺寸应符合GB/T6414的要求。6.2结构尺寸
检查井盖上表面应有防滑花纹。花纹高度,对B125、C250,高度为2mm~6mm;对D400、6.2.1
E600、F900,高度为3mm~8mm。凹凸部分面积与整个面积相比不应小于10%,不应大于70%。6.2.2
检查井盖的斜度(e)宜为以1:10。深度
并盖的嵌人深度应符合表的要求:单位为毫米
嵌人深度A
6.2.4总间隙
并盖与井座的总间隙应符合表2的要求:构件数量
3件或3件以上
井座支承面宽度
并座支承面的宽度应符合表3的要求:并座净开孔co
≥600
并座净开孔co
单位为毫米
总间隙a=(a十a十a.)
≤15,单件不超过5
单位为毫米
井座支承面宽度B
6.2.6通风孔
CJ/T327—2010
检查井盖分为普通井盖和通风井盖,通风井盖的开孔值应符合表4的要求。通风孔可设在井6.2.6.1
盖上,也可设在井座上,设在井座上时,应有专门措施保证在使用环境中可起到通风作用。表4
井座净开孔co/mm
≤600
注1:对于B125型,通风孔直径为18mm~38mm注2对于C250到F900型,通风孔直径为30mm~38mm。最小通风孔面积为所有通风开口的面积之和。6.2.6.2
6.2.7井座
6.2.7.1井座底面支承压强不应小于7.5N/mm2。最小通风孔面积
为井座净开孔面积的5%
1.4×10*(mm)
6.2.7.2井座高度:D400、E600、F900的井座其高度不应小于100mm。6.2.7.3检查并盖的制造应当确保与井座的适配性。对D400.E600.F900型其并座的制造应当确保使用时的安静稳定
6.2.8并座净开孔
并座净开孔设计应切实的满足相关的安全和使用功能要求,一般人孔并座净开孔直径不应小于600mm,尽寸偏差应符合表5的要求。表5
人扎尺寸
尺寸偏差
6.3承载能力
6.3.1试验荷载
单位为毫米
井盖的承载能力应符合表6的要求,对于井座净开孔(co)小于250mm并盖的试验荷载应按表6所示乘以co/250但不小于0.6倍表6的荷载。表6
试验荷载F/kN
6.3.2残留变形
井盖的允许残留变形值应符合表7的要求。类
C250到F900
允许的残留变形
当co<450mm时为co/50,当co≥450mm时为co/100(1)co/300
当co<300mm时最大为1mm
(2)co/500
当co<500mm时最大为1mm
注:对于C250到F900的产品:当采用锁定装置或特殊设计的安全措施时采用(1)要求;当产品未采取特殊安全措施仅依靠产品重量达到安全措施的采用(2)要求6.4
抗疲劳性试验
按表8的循环载荷进行疲劳试验后,井盖的试验载荷应满足表6的要求,其残留变形应符合表7的CJ/T327—2010
承载等级
6.5其他性能
循环次数
1500000
1500000
1500000
并盖的其他性能应符合表9的要求。项
耐热性
耐候性
抗冻性
巴氏硬度
试验方法
7.1试验设备
性能指标
承载能力不低于试验荷载F的95%承载能力不低于试验荷截F的95%承载能力不低于试验荷载F的95%不应小于35
试验设备主要有加载系统和量具。7.1.1加载系统
加载系统由加载设备、刚性垫块、橡胶垫片等组成。测试载荷
加载速率/(kN/s)
测试标准
GB/T3854
7.1.1.1加载设备应当能提供试验荷载1.2倍以上的加载能力,并经过计量校准,其加载精度为不大于土3%。加载试验装置见图5。
一加载;
2——刚性垫块;
3——橡胶垫片;
4—井盖;
5——井座;
6——台面。
7.1.1.2并盖检测的刚性垫块尺寸应符合表10的要求。表10
检查井盖的形状和井座净开孔(co)300200≤co300
co<200
CJ/T327—2010
单位为毫米
垫块的尺寸
7.1.1.3橡胶垫片安装在刚性垫块与并盖之间,垫片的外缘尺寸应与刚性垫块相同,垫片的厚度为6mm~10mm。
7.1.2抗疲劳性能试验
试验装置为动态结构试验机,按表8的循环载荷进行疲劳试验后,测试其承载能力。7.1.3耐热性能试验
试验装置为高低温试验箱试验装置为高低温试验箱,试验控制温度为70℃士2℃。试件在高低温试验箱中70℃士2℃条件下保温24h,迅速取出测试其承载能力。7.1.4耐候性能试验
试验装置为气候模拟试验箱,试验在灯照及雨淋的条件下保持500h,在常温下室内放置24h,取出测试其承载能力。
7.1.5抗冻性能试验
试验装置为高低温试验箱,试验控制温度为一40℃土2℃。试件在高低温箱中一40℃土2℃条件下保温24h,取出后立即测试其承载能力。7.1.6量具
CJ/T327—2010
7.2试验项目
7.2.1外观质量
游标卡尺
深度游标卡尺
钢直尺
钢卷尺
测量范围
0~1000
根据需要选择
按6.1.1要求目测产品外观,按6.1.2要求用量具测量并盖与井座装配尺寸。7.2.2尺寸偏差
单位为毫米
精确度
7.2.2.1检查井盖上表面防滑花纹以0.5mm的精度计算,通过测量凸起的上表面面积占总面积的百分比计算得出。
7.2.2.2检查并盖的斜度按6.2.2要求用量具测量。7.2.2.3嵌入深度按6.2.3要求用量具测量。检查并盖嵌人深度以毫米为单位测量。7.2.2.4总间隙按6.2.4要求用量具测量,测量井盖与并座之间的间隙应精确到0.5mm,间隙相加得到总间隙。
7.2.2.5并座支承面宽度按6.2.5要求用量具测量。检查井盖井座支承面宽度以毫米为单位测量。7.2.2.6通风孔按6.2.6要求用量具测量并计算得出面积。最小通风孔面积为所有通风开口的面积之和。此内容来自标准下载网
7.2.2.7并座按6.2.7要求用量具测量。井座高度以毫米为单位测量。并座底面支承压强通过试验荷载F除以井座底面积得出。
7.2.2.8并座净开孔按6.2.8要求用量具测量。并座净开孔以毫米为单位测量。7.2.3承载能力
检查井盖的承载能力通过加载系统进行试验。7.2.3.1试验前准备
检测垫片应当放在被测的井盖上,竖轴垂直于其表面,并与其井盖的几何中心重合(如图6单检查并盖测试垫块及其几何中心、图7多检查井盖测试挚块及其几何中心)。1)
7.2.3.2残留变形的检测
加载前,记录并盖几何中心位置的初始值,测量精度为0.1mm。3)
