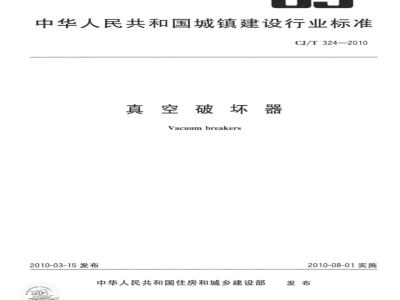

中华人民共和国城镇建设行业标准CJ/T324—2010
真空破坏器
Vacuum breakers
2010-03-15发布
中华人民共和国住房和城乡建设部2010-08-01实施
规范性引用文件
术语和定义
产品分类、型号、代号、结构形式材料
试验方法
检验规则
标志、包装、运输和贮存
附录A（规范性附录）
附录B（资料性附录）
真空破坏器型号编制方法：
真空破坏器结构形式示意图
CJ/T324—2010
CJ/T324—2010
本标准修改采用EN14455一2005《饮用水防回流污染设备—DN15DN50的L类A型和B型承压式进气阀》(英文版）。
本标准与EN14455—2005的主要技术差异如下：一真空破坏器止回阀的低背压密封性能、正压关闭压力性能采用EN13959一2004《公称尺寸DN6到DN250(含)的E族，A、B、C和D型防污染止回阀》（英文版）。补充了软管型真空破坏器流量和水头损失，采用EN14454一2005《生活饮用水防回流设备DN15～DN32的H类A型软管倒流防止器》（英文版）和EN15096一2008《生活饮用水防回流设备一DN15～DN25的H类B型和D型软管反真空阀一一般技术规格》（英文版）。补充了真空破坏器进气阀的补气流量及测试方法，采用瑞典标准SIB-M4一1975《供水系统用真空坏器的测试规范》(瑞典文版)中的相关测试方法。未引用该标准对真空破坏器噪声属性的规定。本标准附录A为规范性附录，附录B为资料性附录。本标准由住房和城乡建设部标准定额研究所提出。本标准由住房和城乡建设部给水排水产品标准化技术委员会归口。本标准负责起草单位：上海现代建筑设计(集团)有限公司技术中心。本标准参加起草单位：沃茨水暖技术（台州)有限公司、上海上龙供水设备有限公司、多歌（中国)有限公司、上海高桥水暖设备有限公司、佛山市南海永兴阀门制造有限公司、华东建筑设计研究院有限公司、上海市建筑科学研究院。
本标准主要起草人：张森、万水、曹明康、季能平、毛国峰、薛颗、顾立雄、陈健明、冯旭东、时志洋、徐蔚雁。
1范围
真空破环器
CJ/T324—2010
本标准规定了真空破环器的产品分类、型号、代号、结构形式、材料、要求、试验方法、检验规则、标志、包装、运输和贮存等要求。本标准适用于安装在生活饮用水管道公称尺寸不天于50mm、工作压力不大于1.0MPa、工作温度不高于65℃的防止回流的真空破坏器。规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡不注日期的引用文件，其最新版本适用于本标准。GB/T191
GB/T196
GB/T1220
GB/T4334
GB/T4423
包装储运图示标志
普通螺纹基本尺寸
不锈钢棒
金属和合金的腐蚀
不锈钢晶间腐蚀试验方法
铜及铜合金拉制棒
GB/T6461—
-2002金属基体上金属和其他无机覆盖层经腐蚀试验后的试样和试件的评级GB/T7306.1
GB/T7306.2
GB/T7307
GB/T10125
GB/T12220下载标准就来标准下载网
GB/T12225
GB/T12230
55°密封管螺纹第1部分：圆柱内螺纹与圆锥外螺纹55°密封管螺纹
第2部分：圆锥内螺纹与圆锥外螺纹55°非密封管螺纹
人造气氛腐蚀试验盐雾试验eqvISO9227：1990通用阀门标志
通用阀门
铜合金铸件技术条件
通用阀门不锈钢铸件技术条件
GB/T1239.2
GB/T13927
GB/T16693
GB/T17219
GB/T17306
HG/T3097
JB/T308
JB/T5296
JB/T7927
冷卷圆柱螺旋弹簧技术条件
：第2部分：压缩弹簧
工业阀门压力试验
软管快速接头
生活饮用水输配水设备及防护材料的安全性评价标准包装消费者的需求
橡胶密封件110℃热水供应管道上管接口密封圈材料规范
型号编制方法
通用阀门流量系数和流阻系数的试验方法阀门铸钢件外观质量要求
弹簧用不锈钢丝
YB/T11
3术语和定义
下列术语和定义适用于本标准：1
CJ/T324—2010
真空破坏器vacuumbreaker
能自动消除给水管道内真空，有效防止虹吸回流的装置。分为大气型、压力型和软管型。3.2
大气型真空破坏器atmosphericvacuumbreaker在给水管内压力小于大气压时导人大气的真空破坏器。3.3
压力型真空破坏器
pressurevacuumbreaker
在给水管道内压力降至某一设定压力时先行断流，继后产生真空时导人大气防止虹吸回流的真空破坏器。
hose connection vacuumbreaker软管型真空破坏器
专用于连接软管的真空破坏器。4产品分类、型号、代号、结构形式4.1产品分类
真空破坏器分为：大气型、压力型和软管型。4.2型号
真空破坏器型号的编制应符合附录A的规定。4.3代号
真空破坏器的代号为K：大气型真空破坏器为KD，压力型真空破坏器为KY；软管型真空破坏器为KR。
4.4结构形式
4.4.1真空破坏器由进气阀或由进气阀与止回阀组合组成，其结构形式见附录B。4.4.2允许采用符合本标准性能要求的其他结构形式或给水配件、阀门与真空破坏器组合的结构形式。
5材料
5.1材料进厂时，应由供应商提供同批材料的理化试验合格报告及证明文件，必要时可抽样检测。5.2壳体材料应采用铜合金或不锈钢材质，应符合GB/T12225和GB/T12230的要求。5.3内件材料应采用铜合金或不锈钢材质，应符合GB/T12225和GB/T12230的要求。采用不锈钢棒材时，应符合GB/T1220的要求。采用铜合金棒材时，应符合GB/T4423的要求。5.4弹簧应采用不锈钢材质，应符合YB(T)11和GB/T1239.2的要求。5.5密封材料应选择橡胶材质，并应符合HG/T3097的要求。6要求
6.1外观
6.1.1产品内壁应光滑。
6.1.2产品外表面不应有冷隔、裂纹、沙眼、气孔等表面缺陷。6.1.3产品表面有镀层的，其表面镀层应结合良好，组织应细密、光滑均匀、色泽均匀，抛光外表面应光亮，不应有气泡、烧焦、脱离、划伤等外观缺陷。2
CJ/T324—2010
6.1.4产品外表面适当位置应铸有公称尺寸、公称压力、水流方向的箭头和生产企业标记。6.2耐蚀性能
铜合金部件的表面应有镀层，镀层按GB/T10125进行24h酸性盐雾试验后，应达到6.2.1
GB/T6461一2002标准中10级的要求。6.2.2不锈钢部件的耐腐蚀能力不应低于铬镍不锈钢系列06Cr19Ni10（S30408）的耐腐蚀能力。6.3接口
6.3.1管螺纹连接，应符合GB/T196、GB/T7306.1、GB/T7306.2、GB/T7307的要求。6.3.2与软管快速连接接头应符合GB/T16693的要求，软管螺纹接头应符合GB/T7307的要求。6.4强度
壳体和进气阀辩强度
壳体和进气阀阀瓣应能承受1.5倍的公称压力的强度试验，持续3min以上，不应有结构损伤和渗漏。应符合GB/T13927的要求。
6.4.2止回阀瓣强度
止回阀瓣应能承受公称压力1.5倍压差的强度试验，持续3min以上，不应有结构损伤和渗漏。应符合GB/T13927的要求。
6.5弯曲强度
产品及接口应能承受表1相应的弯矩，试验后应无永久变形、结构损伤和渗漏。表1
公称尺寸DN
弯矩/N·m
6.6密封性能
6.6.1整机、进气阀和止回阀的密封性能公称尺寸对应的弯矩
真空破坏器应能承受1.1倍公称压力的压差，持续3min以上，不应渗漏。6.6.2止回阀低背压密封性能
设有止回阀的真空破坏器应经受300Pa士20Pa背压，持续5min后止回阀不应渗漏。6.6.3止回阀的正向关闭压差
设有止回阀的真空破坏器，当零流量时，止回阀关闭压力不小于500Pa，且应能密封不漏水。6.7进气阀性能
6.7.1进气阀开启性能
真空破坏器进气阀开启时管道内压力不应低于一1.0kPa。6.7.2进气阅低压密封性能
大气型和压力型真空破坏器在出口处2.5kPa的正负压情况下，不应在进气阀进气口处有水渗出。
3进气阀的补气流量
在真空破坏器的补气压差（负压)不大于2.25kPa的情况下，进气阀的补气流量不应小于表2的要求。
进气阀补气流量
公称尺寸DN/mm
补气流量/(L/s)
CJ/T324—2010
6.8流量和水头损失
6.8.1大气型和压力型真空破坏器在规定水头损失15kPa时，其最小流量不应小于表3的要求。表3大气型和压力型真空破坏器最小流量公称尺寸DN/mm
最小流量/(L/s)
软管型真空破坏器在规定水头损失0.05MPa时，其最小流量不应小于表4的要求。表4软管型真空破坏器最小流量
公称尺寸DN/mm
最小流量/(L/s)
6.9耐久性能
真空破坏器的各运动部件在1.0MPa士0.05MPa下先保压30d后，在进口工作压力一0.05MPa～0.3MPa范围内交替变化时，进行进气阀的启闭试验，连续试验次数不低于5000次，其进气阀性能仍应符合6.7.1、6.7.2的要求。
6.10卫生性能
与水接触面的部件应符合GB/T17219的要求。7试验方法
7.1外观
采用目测法，目测距离为0.5m，照度不低于3001x。其中铸件表面评定方法应按JB/T7927的规定进行。
7.2耐蚀测试
7.2.1涂层耐蚀性能应按照GB/T10125进行24h乙酸盐雾试验。试验结束后，用水冲净试件，距试样0.3m处目测，进行表面检查，不应使用任何放大仪器。测试结果应符合6.2.1的要求。7.2.2不锈钢部件耐蚀试验按GB/T4334要求进行，测试结果应符合6.2.2要求。7.3接口
7.3.1密封管螺纹用符合GB/T7306.1、GB/T7306.2标准要求的螺纹规检验。7.3.2非密封管螺纹用符合GB/T7307标准要求的螺纹规检验。7.3.3软管接头按GB/T16693标准要求检测。7.4强度试验
7.4.1壳体、进气阀瓣强度试验
按GB/T13927的要求进行测试，应符合6.4.1的要求。7.4.2止回阀阀瓣强度试验
真空破坏器进水口通大气，从出水口向止回阀关闭方向注入公称压力1.5倍的压力水，持压时间不少于3min。应符合6.4.2的要求。7.5弯曲强度试验
试验装置见图1，将真空破坏器的进口密封安装在固定管道上，进口压力保持在1.5MPa士0.05MPa，出口密封连接一根1.0m长的水平盲头管道，用悬挂的配重锤移动，并计算到真空破坏器出口接口之间的力矩，应符合6.5要求。1-
截止阅；
压力表；
被测设备固定装置；
7.6密封性能试验
4——真空破坏器；
5——钢管；
W—负荷。
图1弯曲强度试验装置
7.6.1整机、进气阀、止回阀的密封性能试验应按GB/T13927的要求进行。试验后其性能应符合6.6.1的要求。7.6.2止回阀低背压密封性能试验CJ/T324—2010
测试装置见图2，首先封堵试件的进气口，然后使试件的进水口与大气保持连通，出水口与透明软管连接。将水充满透明管，拾起末端，形成30mm士2mm水柱，保持5min，检查进水口不应有水漏出。2
真空破坏器：
2——透明软管。
图2止回阀低背压密封性能试验装置止回阀关闭压差密封性能试验
供水管；
球阀；
长0.5m、1/2\玻璃管（有刻度）；3
截止阀；
真空破坏器。
止回阀关闭压力性能试验装置
CJ/T324—2010
首先封堵真空破坏器进气阀的进气口，使其不能进气，然后如图3所示安装试件，与进水口连通的玻璃管上端距真空破坏器止回阀瓣中心的垂直高度不应小于0.5m。保持阀门3为开启状态，使得止回阀的出口与大气连通。打开供水管a供水后，观察阀门3处有水流出后，关闭供水阀门。此时观察玻璃管中液位高度的下降情况，待液位高度稳定，保持5min后，测量该液位与止回阀瓣中心的高度差值，应符合6.6.3要求。7.7进气阀性能试验
7.7.1进气阀的开启性能试验
真空破坏器进气阀的开启性能试验装置（如真空破坏器中有止回部件的应卸去或处置于开启状态）见图4，在b侧生成0.05MPa的真空度，在a侧供水至少1min，在透明管9中充满水。转动三通阀3切断水流的同时启动真空，针型阀4应以大约每30s0.001MPa的速度缓慢开启。观察并测量透明管9中水下落至水池水面以上高度。其高度应符合6.7.1的要求。6
1——截止阅；
2——压力表；
3——三通阀；
4——针型阀；
5——真空破坏器；
远程控制阀；
7——水槽；
8-—透明管；
9——标尺。
图4进气阀开启性能/耐久性能试验装置进气阀低压密封性能试验
测试装置见图5。将真空破坏器（如真空破坏器中有止回部件的应卸去或处于开启状态）出口端连接透明软管，并充满水。软管升降以0.25m/s士0.1m/s的速率10次，升降幅各250mm，进气口不应有水蒲出。
供水管；
截止阀；
真空破坏器；
透明软管。
7.7.3进气阀的补气流量试验
进气阀低压密封性能试验装置
真空破坏器进气阀的补气流量试验装置见图6。a-真空管路：
1——真空泵；
2——调节阀；
空气流量计；
4——真空破坏器；
玻璃管
水糖。
图6进气阀补气流量试验装置
CJ/T324—2010
将真空破坏器(如真空破坏器中有止回部件的应卸去或处置于开启状态)的进口与真空管路连接，在连通管道上设置一个空气流量计和调节阀；在真空破坏器的出口连接长度不小于0.5m的玻璃管向下伸入开口的盛水器皿中。
试验时，调节空气流量计的阀门使空气流量值从小到表2流量值的1.2倍为止，截取几个流量点及相应出口真空值(玻璃管的液位到盛水器血液面之间的高度），记录并整理出补气流量与出口真空值的关系曲线，应符合6.7.3的要求。7.8流量和水头损失试验
真空破坏器的流量和水头损失的试验按JB/T5296标准进行，应整理出水流速度为0.5m/s~3.5m/s的水头损失曲线，应符合6.8的要求。7.9耐久性能试验
真空破坏器耐久性能试验装置见图5。被测装置在进口水压为0.3MPa工作压力下，以表5流量的水通过装置，循环用水，出口用电磁阀作为开关通向大气。7
CJ/T324—2010
试验分三个步骤进行。
第一步：将真空破坏器按照使用状态安装，并打开0.05MPa的真空，使其进气阀启闭动作运行一次；
第二步：在水压1.0MPa士0.05MPa下将真空破坏器持压30d,不得有泄漏；第三步：30d后再连续开启关闭循环次数（在上游端处形成0.05MPa的真空，使得真空破坏器的进气阀启动，然后关闭真空，恢复供水，供水流量见表5，此为一次启闭循环不小于5000次，其中第1h内试验应用90℃水，之后用常温水测试。第四步：经5000次开启关闭测试后，再按7.7.1、7.7.2进行进气阀开启性能和低压密封性能试验，应符合6.9的要求。
公称尺寸DN/mm
流量/(L/s)
卫生检测
按GB/T17219检测并应符合其要求。8
检验规则
检验项目
耐久性测试的流量
真空破坏器出厂检验和型式检验的项目按表6的规定。表6
检验项目
镀层耐蚀性能
不锈钢耐蚀性能
壳体和进气阀瓣强度
止回阀瓣强度
弯曲强度
整机、进气阀、止回阀密封性能止回阀低背压密封性能
止回阀的正向关闭压差
进气阀开启性能
进气阀低压密封性能
进气阀补气流量
流量和水头损失
耐久性能试验
卫生性能
注：“/”为需要检验项目。
出厂检验和型式检验项目
有进气阀
有止回阀
型式检验
出厂检验
有进气阀
无止回阀
型式检验
性能要求
出厂检验
试验方法
