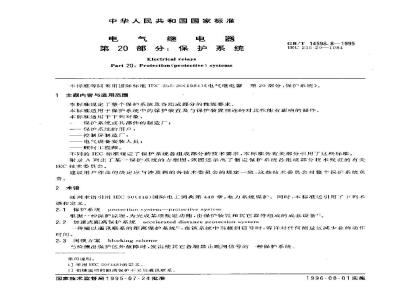

中华人民共和国国家标准
电气继电器
第20部分：保护系统
Electrical relays
Part 20: Prolectlon(protective) systems本标雅等间采用国际标准IE255-20(1984）&电气继电器1主题内容与适用范围
本标准规定厂整个保护系统及各组成部分的性能要求，GB/T 14598. 8--1995
1EC 255-20-1084
第20部分：保理系统》。
本标准适用于保护系统中的保护装置及与保护装置相连的对其性能有影响的器件，本标准适用于下列对象：
保护系统或其部件的制造厂；
保护系统的户：
控制屏制造厂：
电气设备安装人员；
顾间,二程师。
不同的IEC标准规定了保护系统各组成部分的技术要求，本标准各有关部分引用了这些标准。谢录A列出了某-保护系统的力框图，该图还示出了制定保护系统各组成部分技术规范的有关EC 技术委员会。
建议用户作出的决定应与涉及到的各技术委员会的规定一致，这些技术委员会对整个保护系统负责。
2术语
用术讲引用EC 50(148)国际电1词典第448 章：电力系统保拟。同时,本标准还引用下下列科语和定义。
2. 1 保护系统 pruterliun syslemn—prolective sysiem根据种保护原理，为完成菜项规定功能.由保护装置和其它器件纽成的成套设备。2.2加速式距离保护系统accelerateddistanceprotectionsyslem·种辅以通讯联系的距离保护系统，在该系统中当接到信号时，容许对任何测量区减少总的动作时间。
2.3闭锁方案 blucking scheme
当检测出保护区外故障时，发出使其它各端禁止跳闸信号的种保护系统，采用说明：
门采用IEC50(448)的定义。
！相继速切的距离保护不采通讯联系，国家技术监督局1995-07-24 批准1996-08-01实施
GB/T 14598.8—1995
2.4空载分路中的电流互感器currenttransformers inidlehunu与保护系统相连，但不载一次电流的电流互感器。2.5 断路器失灵保护系统circuit-hreakcr fail prolection system当选定的断路器跳闸失灵不能切断故障电流时，使了光规定的断路器跳闸，以切除系统故障的-种保护系统
2.6解除闭锁方案的系统de-blocking scheme system从保护区的每一端传送连续的闭锁信号，在任一端检测出故障电流输入时便解除闭锁的方案。2.7方间比较保护系统directioncomparisan μrntcction systetn用本处取得的电压或电流为基准，比较保护区各端电流方向的一种保护系统。2.8与信号发送系统结合的保护系统protcctionsystemassociatedwithsignallingsystem在被保护电路的各端之间要求有通讯联系的一种保护系统。2.9区内故障电流试验internal fault currenttcst模拟被保护区内故障电流的试验。2.10远方跳闸系统intertripping system送出信号使远方的断路器直接跳闻，而不要求远方的保护装置动作，2.11 （纵联)差动导引线系统 (longiludinal) dilferential pilot wirc systcm差动电流等于流入被保护区各电流代数和的种差动保护系统。2. 12保护系统的参数parameter of a protection system一个不受其它量变化影响的量，而且在不同的情说下可以给定不同数值的量。例如器件的特性，引线的功耗等。
2.13允许式超范围距离保护系统permissive overreach distancc protcction system在故障格测中，端保扩在检测到故障发生在保护正方问时便将一个信号送至其它各端，其它端接收到该信号，则通过判定故障发生在该端保护正方向的方间继电器触点，使该端断路器跳闸的一种保护系统。
2.14允许式欠范围距离保护系统permissive underreach distance protection systcm在保护区作“端的距离保护第I段检测到故障时，便将一个信号送至其它各端，其它端接收到该信号，则通过不具有方向性的检测故障的保护触点，使该端断路器跳闸的一种保护系统。2.15相位比较载波系统phase cornparison carrier system比较被保护区段各端电流之间相角量的一种保护系统。2.16-次试验Primary test
向作为保护系统组成部分的仪用互感器初级绕组施加电流所作的试验。2.17保护的稳定极限protectionstabilitylimit在除了设计规定动作之外的所有情况下，使保护不动作的任何激励电量或影响电量的极限值，2.18剩余连接residual connectian为了要在多相系统中获得所有线电流或相电压的代数和的仪用互感器二次绕组的接法。2.19灵敏度sensitivity
在规定条件下，恰好使继电器动作所要求的激励量的最小值。2.20穿越性电流through-currcnt穿过被保护区流向该区外某-…点的电流。2.21穿越性故障试验through fault test用了单元保护电路的-一种试验，此时故障电流穿过被保护区而流向区外故障处。3保护系统用的仪用互感器
3.1一般要求
GB/T 14598.81995
某一给定型式的保护装置（如某给定型式的距离保推)的制造」.为了保证保护装的预定性能，按照相应的IEC标准或相应的国家标准，对仪用有感器应规定其必需的技术要求。如果有必要提出将殊要求，则制造厂应按附录B或有关标确定其内容（例如暂态过程、饱和理度等），所有这些要求适用于主仪用万感器，也适用于辅助仪用互感器。3.2电流互感器
电流互感器应符合IFC185《电流互感器》标润要求，或和应的国家标准（参见附录H）\的要求。关于暂态性能的特殊要求由制造厂和用产商定。3.3电压互感器和电容式电压点感器。电压互感器和电容式电压互感器应符合1EC186电压片感器》或机应的国家标准（参见附录H）的要求。
4交流输人激励电路
4.1一般要求
保护装置的制造厂应提供构成交流输入激励电路所必须的资料及技术说明。IEC255-5《电气继电器第5部分：电气继电器的绝缘试验》参见附录II)\规定，与仪用互感器直接连接的电路应能耐受至少为2kV电压的介质强度试验，因此在仪用互感器、导线及装置之间.应进行绝缘配合。
保护系统耐受冲击电压，按IEC255-5中规楚的0~15kV等级。应采取措施以避免在交流导线中出现超过保扩装置耐受能力的浪涌过电压能力，但是，任何可能导致电压（或电流)幅值及波形畸变的设备，应避免使用。关于接地和屏蔽,见第11 章及附录E。4.2电压电路
对于具有电压输入量的保护装置，制造厂应说明出丁某种原因，例如负载电流下二次电压消失，是否可能导致保护装置的误动作及装管是否会发出警报和(或)进行发乐闭锁。4.3电流电路
在电流互感器二次电流电路中的插入式继电器或试验连接器等，在所有插入和抽出过程中，电流电路应不会出现开路现象。当：保护系统包括某些用于短接电流互感器一次回路的特殊部件（插入式继电器、试验器件等)时，有关的IC标准应规定这些设备的电流耐受值。在任何电流电路中最人故障电流时的最大峰值电压应与交流导线和电流五感器二次绕纽的绝缘水一致（例如在尚阻抗差动接线方案中)。
为了平衡或稳定特殊型式的保护系统，保护装置的制造厂应规定流互感器二次负担的特殊要求（例如差动电流系统，零序电流系统等）。5辅助电源
5.1一般要求
保护装置的制造厂应提供为确保保护装置有一个满意的辅助电源所必需的资料和技术要求，见附录C。应采取措施以避免辅助电源产生超过保护装背耐受能力的浪滞过电压，见附录E。采用说明：
1_ 本标雅增加附录 H(参考件),列出与 IEC.标准相应的国家标准。..com5.2流辅助电源
5.2.1优选的标准额定值1
GB/T 14598.8—1995
根据IEC：255-3电气继电器第3部分：它定时限戴白定时限单输入激励址均度继电器》和255.6《第6部分：量度继电器和保护装置\，直流辅助电源电压优先选用的标准额定值为;24V、48V，60V110 V,125 V,220 V和 250 V.
辅助激励量下作范围的优先极限值为：额定值的80%和110%在山电池激励等情况下，使工作范围的极限值不同于上述优先值时、保护装置的制造厂应规定其工作范周的极限值及应的额定值。关十接地问题.见第11 竞及录D。5.2.2点流辅助电压的中断
有关肖流辅助电压的中断要求，已在IEC255-11$电气继电器第11部分：量度继电器直流辅助激励量的巾断及交筑分墅（致波）中规是。保护装置的制造厂应说明装置是否能监视直流辅助电源的失压。在直流辅助电源使用或中断时，或者反极性激励时保护装置不应损坏或误动作。5.2.3直流/直流变换器
在本标准中不包括首流/直流变换器（例如用于激励并联工作的几个保护装部）的输出特性关十输人与輪出电路之间的电隔离，见第11.3条。当输出端子短时或者当突然施加输入电时应限制输入电流。6跳闸与合闸电路
见附录F、
6.1般要求
跳间电路具有多种配置方式。如果采用自动快速重合闻或慢速重合闻，而重合闻又是由保护装置启动的，则合闸电路是保护系统的部分，6.2跳闸及合闸触点
保护系统的跳闸及合闸触点应能闭合断路器的跳闻和合闻电流。并能在规定的时间内通过该电流。如果恰当排列（电流保持继电器，辅助蚀点等），这些触点则不需要断开该跳阐和合闸电流。见IEC255-0-20电气继电器、电气继电器的触点性能》。6.3断路器的内部电路
断路器的辅助触点、合闸和跳闸线圈的特性、闭锁特性（如果有)以及防跳特性·应符合下列1EC标雅的规定：
56-1高压交流断路器，第1部分：总则和术语。56-2第2部分：额定值。
56-3第3部分：设备与制造。
56-4第4部分，型式试验与例行试验。565第部分：运行断路器的选择规则。56-6第6部分，与查询、投标和订货-一起提供的资料及运输、安装和维修的规则。采用说明：
1本条原来引用的IF255-3标泄三作修改,IEC255-1已废止，本条现在按修改后的TEC255-3.IFC255-6的规定编写。
..com7逻辑电路
7.1--般要求
GB/T14598.8-1995
一个电站开关设备叫能需要配替切换保护系统的测量和跳闸电路。这些切换电路在本标准中称为交流和直流逻辑电路，它不包括保护装置内部的逻辑电路，例如在距离保护内部的任何切换。如果需要进行交替切换，例如切换至旁路断路器或另-一组母线等，保护系统应具有适应电站这种情况的逻辑电路。为「使保护系统适应屯站中的高压配电装置，通带是酷要在保护装留和跳闸，台闸电路之间具有逻辑电路（直流逻辑），有时在输入激励电路中还需要具有逻轩电路（交流逻辑）。逻辑电路的切换以手动或自动完成。在自动切换情况下，逻辑电路由隔离开关和断路器的辅助触点控制。
7.2交流电路中的逻辑
在电流互感器和电压互感器电路（例如母线保护）中可以进行切换。见第4.3杀。7.3直流电路中的逻辑
直流逻辑切换电路应能闭合、载送和断开正常操作时的最大电流，并能在规定时间内耐受规的短路电流。
8保护系统的通讯联系要求
8.1一般要求
由十多种原因，保护系统可能需要具有联系远方变电站的通讯通道。有时传送模拟量到电力线的对端，并在那里与该端的电气量相比较（例如导引线方案）。保护系统的通讯联系可以是导引线联系、电力线载波联系或无线电联系门。8.2远方跳闸方案
应采用高可靠度的信号（如编码信号），以避免因噪声（电压）而引起的误动作。如果采用电力线载波作通讯媒介，则应在非故障线上进行（信号）传送。应当规定信号从本端至远端的最长允许传送时间。8.3距离保护发送信号方案
8.3.1一般要求
有许多不同的发送信号方案，最常用的是：加速方案、闭锁方案、解除闭锁厅案、允许式超范围方案，充许式欠范围方案、方向比较方案。8.3.2技术要求
本条所列的技术要求适用于8.3.1条规定的所有方案：保护系统不能湛丁噪声（电压）或因断路器与隔离开关操作引起的信号衰减而发生误动作（见IEC255-22-1《量度继电器和保护装置的电气干扰试验MHz脉冲（衰减振荡波）干抗试验》)41。b，“当两平行线路之一发送信号时间内，不应引起非故障线路的保护系统误动作，在电力线故障状态下信号传输时，电路中可能引入附加的噪声和衰减，保护系统应能接收到保c
护发出的信号。
d．眉户应规定信号从本端传送至远端的最长允许时问。（发信和收信继电器的要求，制造厂和用户之问应协商致）。8.4纵联差动导引线系统
采用说明：
1]也包括光缆联系。
2]原1Ec:255-6已修订为度继电器和保护装置，原标准附录C已制定单独标准1EC:255.22-1。GB/T 14598.8—1995
导引线故障时，保护系统的误动或把动取决十保护系统的设计。可采用监视继电器来蓝视导引线路，导引线故障时发出鹭报。当采用监视时，监视装微应能在导引线路的绝缘电阻值下降到可能引起保护系统误动作之前，检测出其降低程度。
该绝缘电值及允许的回路电阻和导引线电容的最大值均出制造广规定。8.5电力线载波联系
当使用电力线载波联系时，通常不莲续发送信号1，而仪在检出敏障时允传送倍号。然而，可以按整定时间自动地开肩短时间的信号传送，以便能够检查出由于气候条件而引起信号通路的任何品质降低情况。
包括高频耦合设备在内允许的通道最人衰耗，应由制造厂规定根据采用的耦合是相对相或相对地，还根据使用哪-相以及保护区内是否存在导线换位、衰减会有所不同。
9＇信号指示
有关保护装置动作情况的信息要求应用适当的方法指示出米。信号指示可以在保护装置上就地显示，也可以传送至远方的控制中心或（和)送人事件记录器就地信号指示应具有保持功能，等待确认的信号指示应不妨碍保护装置重复动作，其至在确认期间地应如此。
通常由保护装置触点产生的远方信号指示的信息仪在故障持续期间获得，例如在保护复H时动合触点断开，信息的存贮是信号指示装置的功能之。10绝缘
10.1一次连线
如果保护系统直接主电路中的电流和（或）电压激励或通过分流器激励而没有中间仪用互感器，则绝缘要求与主电路的额定绝缘电压有关。10.2二次连线
如果保护系统由仪用互感器激励，则与仪用互感器直接连接的电路，在电气上分开的电路之间以及这些电路对地，至少应能耐受2kV交流有效值的介质强度试验电压历时60$。当保护装和主仪用互感器之间接入隔离变压器时，接在二次侧的装置所加的介质强度试验电正可由制造」和用户之间协商降低。但不得低于500V。10.3仪用互感器的绝缘要求
仪用百感器的绝缘要求应符合IEC185和IEC186或相应国家标准规定。10.4继电器的绝缘要求
用于保护中的继电器的一般绝缘应符合IEC255-5标准的要求。对于特定型式继电器，必须补充的要求已于IF255的有关部分中规定，例如1EC255100&有或无电气继电器
10.5直流辅助电路（包括跳闸及信号指示电路，恒不包括导引线电路）的绝缘要求。狗继电器供电的辅助电路的绝缘要求应符合IEC 255-5的规定。跳闸电路的绝缘要求已规定于IEC 56-1~56-6 中.
采用说明：
门允许式通带连续发监频信号。..com11接地
11. 1一般要求
GB/T 14598.8—1995
设计接地系统和选择接地点，应考虑可能的暂态过程影响以及电力系统频繁操作的要求。除非已考虑接地和（或）屏蔽措施，否则二次电路中会出现由切换面感应出不可忽视的暂态过电压。11.2仪用五感器
仪用互感器的二次电路应直接接地，并只在--·个公共点上进行接地，该点是与每个单独的金属系统相连的。接至保护接地端子的连接线的横截面应符合国家标准。中间接人的互感器的“次电路不“定需要接地。
在附录G中给出仪用互感器接地的实例。11.3辅助电路
保护装置内部的辅助电源可接地，也可不接地。若装置要求采用单极接地，则辅助电源和内部辅助电压（电路)之间应当隔离，例如使用直流/直流变换器。在附录刀中给出辅助电路接地实例。11.4屏截
为了减少干扰影响，控制（测量、信号指示等）电缆的金属屏蔽层应当接地。对于高数，要给了特别注意,见附录E。
12通用性能和试验要求
12.1试验要求
一次侧的试验电流和电压应为正弦波，并满足列要求。a。多相对称系统的每个电压（任何两相之间以及每相与中性点之间的电压)与这些电压的乎均值之差应不大于「%。
b.相电流与系统电流平均值之差应不大于1%。c，每个电流与其对应的相对中性点电压之问的相角应当相同，允许误差应为2°电角，此外，试验设备应能模拟实际的一次系统故障情况，并提供所要求的电流值和所要求的直流暂态分量值。
12.1.1方法
在下列情况下，允许采用在仪用互感器一次侧施加电流和电压的方法来模拟：次电流试验。a，由务自独立的电源输入，以模拟负载偏胃等。b。在额定频率之外的其它频率下的试验应提供在该频率下经验证过的…次试验法与输人战验法之间的相互关系。
在其它情说下，应按制造厂与用户之间的协议办理。12.1.2直流暂态分量
对丁所有穿越性做障试验和内部故障电流试验（见13.1.2.2和13.1.2.3条），--饮试验电疏中罩流暂态分量的时间常数应按制造对特定试验条件所给出的最大值进行。12.2型式试验中对使用的元件或模拟元件的性能和试验要求除非制造厂和用户之间有协议的个别元件可以足：品，临时改动的，以便于模拟其它试验条件；b，临省去的，而其功能由其它某些手段所体现，这些手段能表明所省去的元件的特性是非关键性的。
作为型式试验所制的元件应符合下列各条要求：12.2.1继电器
..comGB/T14598.8—1995
继电器应为规定的型号，并且应整定在整个规定的范用内能得到正确性能的整定值上，这些继电器的特性应规定或参照TEC.255的有关部分。12.2.2电流互感器
电流互感器的性能应符合1EC185的有关条文或相应国家标准，这些标准对各种等级的电流互感器的使用也给予指导，并且应提供正如制造厂所规定的保护系统所要求的特性。允许低电抗与感器有专引前试验绕组（见12.1.1条）。如果互感器是高电抗型的，应使用实际的互感器，否则制造厂和用户间应另行商定，采用低电抗电流互感器，按制造」的意见，为了维持二次绕组的有效电阻·用于试验的一次和（或）二次绕组匝数可能与设计规定的迹数不同。而互感器仍然是在低电抗互感器范畴内并且“次安压不变。尤其是，当使用小气的电流互感器时，其二次励磁曲线和剩磁系数也应一致。应在合适的变比和.二次过电流倍数下做试验。12.2.3电压感器
电磁式电压互感器的件能应符合IEC186或相应的国家标准。并具有如制造厂所规定的由保护系统所要求的持性。
注：在：定条件下，日前1EC186中规定的电穿式电运互感器的暂态性能作为快速保护系统（特别是快速保护继电器)的电珏基推是不适当的,由此山现的任何限制应由制造厂与用户之问协商。12.2.4其它辅助装蹈
辅助装经包括中间电流瓦感器，综合互感器、稳定电阻器、整流器、电阻器、电容器、传感器等。辅助装罩的性能应与保护系统所要求的特性相符。接线中的任何特别注意事项应由制造广规定。12.2.5通讯通道特性
保护系统各端在电力系统频率下通过导引线进行电流比较的情况下，通道特性应当按衣示导引电路的电阻，以及与之相关的分布电容和(或)电感的方式来模拟。当导引线监视是保护方案的一部分时，则整个装置的试验亦应包括这部分。其它通讯通道，诸如通过电力线的高频通道或靠微波联系的超高赖通道，都应按适当考虑传播时间和衰减米予以模拟。
12.2.6电流互感器，电压互感器及电容式电压互感器的引线负担引线负担用电阻表示。制造厂可以规定用引线及互感器二次统组的电阻之和来表示的总的电阻值。12.3制造厂对某一保护系统的性能和特性的规定按照13.1.1.2条，制造厂应证明，被试验的保护系统的参数符合本标准相应的规定。试验应确定，保护系统所规定的应用范围和（或）按制造厂发布的特性范围使用各组元件是合理的。制造厂应规定继电器、电流互感器和电压互感器的特性和所用的辅助装置，在有关情况下，还应舰定引线的特性及所用元件之间的导引线负担。另一些特性可能是限制使用的因素，例如导引线上的最大电压，应内制造厂加以规定。报据型式试验的结果，制造厂可按下列项国规定保护系统的性能：·…灵敏度·按13.1.2.1条确定；.动作时间，按13.1.2.2条规定
一稳定极限,接 13. 1. 2. 3 条规定。13试验
13.1型式试验
13.1.1般要求
本条所规定的各项型式试验是在各光件满足相应的技术规范的有关要求下进行的。..comGB/T14598.8—1995
保护系统应当与有关的元件一起进行整套的型式试验。这些龙件可以是元件本身或是模拟部件（如电流互感器、电乐互感器、断路器等），它们可能由几个制造厂提供。这种试验通常由保护装置的制造厂家逃行一次。
如果对保扩系统作了重大的设计更改，应重做型式试验·这种情说下型式试验的部分项目可以省略。
除13.1.1.1和(或)13.1.1.2条免做的试验项日外,每个保护系统都应按照13.1.1.1~13.1.1.2条规定进行试验。
13.1.1.1参数试验
在型式试验中，为了确定保护系统将来的用性能，对影响其性能的保护系统所有特性都应加以研究,并可确定所有参数与性能之间的确切关系。如果保扩系统特殊应用的参数，已被以上关系表明获得满意的结果，则仅对保护系统的元件部分作试验即可，无器作进步的型式试验。13.1.1.2特殊试验
当进行特殊试验吋，仅需要证明保护性能对于特殊的使妞要求是满意的即可。13.1.2性能试验
本条包括灵敏度、动作时间、稳定性和短时额定值的试验。所有试验应在商定或规定的整定值下进行。13.1.2、1电流操作的保护系统的灵缴度若为了确定特定的继电器的灵敏度，则应按照下列给出的要求对保护系统进行型式试验，试验电流应逐渐增加直到继电器动作。对于包含脉冲启动的系统，或与被测电气量的变化速率或其暂态响应有关的系统，确定灵敏度所用的方法应由制造厂和用户之间协商。用下列类型故障来确定灵敏度的试验是合理的。-相对地：
一相对相：
一两租对地1。
注：1)这种试验方法和应用范围应属制造厂与用户之间协商的问题。对于灵敏度随相间故障及相对地故障的不同而变化的保护系统，除非其灵敏度值能用数学方法确定外，上述试验应对不同的相别组合重复进行。对于所有各端的灵敏度均相同的差动系统，确定每一端的灵敏度可在任一端施加故障电流。在各端的敏度明显不同的情说下，除另有迹议外，确定一端对敢障的灵敏度则应依饮在其它各端的每一端施加故障电流。此外，必要时，应同时从各端施加故障电流来确定灵嫩度，对于具有负载偏肾特性的差动系统，最大灵敏度应在穿越性电流为零时确定·而最小灵敏度应在电流等于保护方案的额定电流或由制造厂与用户商定的更高的电流下确定，重复测量灵敏度仪需对按本条上述确定给出最大和最小灵敏度的故障类型下进行。当差动系统应用于三端及兰端以上多端的电路时：一应在按制造厂与用户问商定的空载分路电流互感器的数堪最少的情况下确定最大灵敏度，应在空载分路电流互感器处丁某一-商定的数体下确定最小灵敏度。制造厂规定用下列方式之一的试验来确定最小灵敏度：
使用正确数量的电流感器，
使用少于正确数量的电流互感器，对其杀电流互感器用等效分路阻抗代替：b.
对于可应用推算法的系统，使用少于止确数量的电流与感器，但应计算其余电流互感器的影响。
注：对于施面已提到的那些放障情况,确定施加电流及负载偏置影喇可以分别予以限定（按13.1.2.1茶规定的试..com骑),以得到最大和最小的烫敏斑，13.1.2.2暂态条件下的动作时间GB/T 14598.8--1995
动作时间应在基准条件下测量（在可能情况下，以IEC255的有关部分作为根据）。按照IEC55适用于被试验系统的有关规定，制造！说明，在基于取得额定动作性能而施加的个（或几个)也流使下保护方案的动作时间。如有必要，为了确定任一电流互感器可能发生的饱和影响，应在区内故障条件下，在规定的敢大故电流和(或)最小故障电压下测量动作时间。应采用下列次电流测景动作时间：交流稳态电流
应施加三次无直流暂态分的故障电流来测量动作时间，记下每次测基的动作时间。h。含有直流暂态分量的交流电流用相位合闸器施加二次含最大直流暂态分量的故障电流，而二次电流相位在180°范围内变动，动作时间为每次测量到的最长动作时间。确定次电流的直流暂态分基的时间常数取决于指定的用途。其实际值由制造规定(见13.1.1.2条）。除非另有规定任何辅助激励量均应为额定值。13.1.2.3保护系统的稳定性
下述条文中对稳定性试验的要求上要与差动及相位比较方案有关。用相位合间器施加三次含最大直流暂态分量的电流，而三决电流相位应在180°范时内变动。确定-·次电路的直流暂态分量的时间常数取决于指定的用途（见12.1.2条），其实际值巾制造厂规定。
施相试验电流历时应不少于0.2s.或是保护规定动作时问的二倍，取最大值。试验电流对称分量的有效值应与额定稳定极限值相对应。如电流互感器发生稳态或暂态饱和，检验系统的稳定性必需在电流强度低于额定的稳定极限俏时进行。
按下列故障电流的分布情况做检验稳定度的试验是合理的：相对地故障：
相间故障；
三相故障；
零序电流。
注；可能还行其它情况，例如任三相中的电流分配为21、1、「或励磁涌流。对除变压器保护以外的其它型式保护的稳定性，可能需考患因切换引起的励磁活流，例如馈线保护。对此种情况或其它特殊情况(例如,故障转化),应由制造广与用户之问商定合适的试验)，13.2验收试验1
该试验通带在制造」内进行，试验大纳应在制造广与用户之间商定。13.3委托试验2
该试验在用广的厂站内进行，且一般在保护系统所保护的厂站部分设备投入运行之前进行。委托试验项目由制造厂与匝户之间商定。在适当情况下，应在保护系统上作下列试验。13.3.1仪用互感器和接线
采用说明：
1:验收试验相当于出广试箍。
2委托试验柑当投运试验。
GB/T 14598. 8—1995
包括互感器与继电器之间接线在内的电流互感器和（或）电压互感器电路的连续（通电）试验和绝缘试验。
13.3.2仪用互感器特性
在规定值下检查仪用互感器特性13.3.3接地
检查二次绕组、辅助电路等的接地。13.3.4电源等
检查电源、熔断器、小型空气开关等13.3.5报警系统
报警系统试验。
13.3.6整定值
实际整定参数的试验。
13.3.7闸电路等
包括断路器操作在内的跳闻电路试验。13.3.8次试验
可以采用负载电流、其他电流（例如发电机电路)或一次输入的试验设备来作试验。这种试验可用于检查差动系统的各电流互感器之间，或者方向保护系统的电流互感器和电压互感器之间的变比及相对极性的正确性，或者用于检查导引线通讯通道的正确性。13.4运行试验
本试验应周期性地进行。
本试验不象委托试验那样全面，但要检查其主要继电器的特性，逻辑电路和跳闸电路，一般不必测量仪用互感器的特性或极性。Www.bzxZ.net
输人电路
注：1）来自其它保护系统。
避辑电路
2）到共它跳闸、合闸电路
GB/T14598.B—1995
附录A
保护系统方图
(补充件）
通讯联系
保护系统
境继也器社
自或无继电器）
门动重合南
返世电路
辅电源电路装置
蕃屯池
3) TC41(SC41A/SC41B)已撤销,分别由TCS4 和TC95 代势。附录B
隧阐、台闸路
电流互感器的特性和暂态响应对保护装置性能的影响(补充件）
81概述
断路器
保护系统的性能(动作租返回值，动作和返间时问,对穿越性电流的稳定性等)通常受仪用感器的特性和暂态响应的膨响。
对于普通类型的保护装详（例如，对所有的距离保护)，不可能规定仪用互感器的型号、特性和性能要求。
对于给定型号的保护装置（例如，已给定塑的距离保护），保护装的制造厂应使墅度继电器，输入滤过器等的设计与用互感器的特性和暂态响应相协调。B2 电流互感器
由于铁心的初始剩磁和（或）暂态磁通而导致电流互感器的暂态饱和，使二次电流产生较大的波形畸变及过零位移，可能导致保护系统的性能变坏，如：測量误差增加、动作值增、动作时问增加、保扩超范围，动作鉴别失误（对区外故障）输出触点抖动等。有些炎型的保护装置对暂态饱和可能非常敏感，而另外--些类的保护装置对暂态饱可能不敏感或很不敏感。电流互感器铁心带有小气隙，便降低了剩磁系数至较低值(小于0.1)，电流万感器铁心带有大气
