DL/T 394-2010
基本信息
标准号： DL/T 394-2010
中文名称：电力数字调度交换机测试方法
标准类别：电力行业标准(DL)
标准状态：现行
发布日期：2010-05-01
出版语种：简体中文
下载格式：.rar .pdf
下载大小：16945679
标准分类号
关联标准
出版信息
出版社：中国电力出版社
标准价格：0.0 元
出版日期：2010-10-01
相关单位信息
发布部门：国家能源局
标准简介
DL/T 394-2010 电力数字调度交换机测试方法 DL/T394-2010 标准下载解压密码：www.bzxz.net

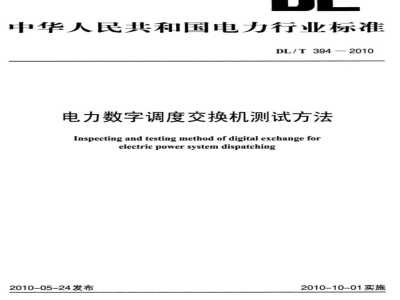

标准图片预览
标准内容
ICS29.240
备案号：29018-2010
中华人民共和国电力行业标准
DL/T3942010
电力数字调度交换机测试方法
Inspectingand testingmethodofdigital exchangeforelectricpowersystemdispatching2010-05-24发布
国家能源局
2010-10-01实施
前言·
1范围·
2规范性引用文件
3缩略语
4公共测试条件
4.1大气条件
4.2试验电源条件
4.3参考基准条件
4.4试验设备·
4.5其他条件
5结构和机械检验
5.1要求
5.2检查内容及方法
6性能要求.
接口电气特性…
6.2信号方式
铃流及信号音·
时钟同步
大话务量·
传输要求·
可靠性
电磁兼容
无一级保护情况下的过电压
直流电源
环境要求
车载运输试验
7功能检验
调度台配置检查·
调度台功能检验
分机功能检验
7.4维护管理功能检验
8信令测试
8.1MDTF信令测试
8.27号信令测试
9检验要求
9.1出厂检验
9.2型式检验
DL/T394—2010
DL/T394-2010
本标准根据《国家能源局关于下达2009年第一批能源领域行业标准制（修）订计划的通知》（国能科技[2009］163号】的安排制定。数字调度交换机在电力系统中已经得到普遍使用，根据我国有关数字调度交换机的通用技术标准，并结合电力系统使用的数字调度交换机的具体要求编写一个专门针对电力数字调度交换机测试方法的行业标准十分必要。
本标准由中国电力企业联合会提出并归口。本标准起草单位：国网信息通信有限公司、国网电力科学研究院、电力工业通信设备质量检验测试中心、河北省电力公司。
本标准主要起草人：汤效军、黄鑫、宋凯、张朝霞、许俊现、李顺、曾京文、张少朴。本标准在执行过程中的意见或建议反馈至中国电力企业联合会标准化中心（北京市白广路二条1号，100761)。
1范围
电力数字调度交换机测试方法
本标准规定了电力数字调度交换机的测试方法和例行检验的要求。DL/T394—2010
本标准适用于电力数字调度交换机在研究制造、维护管理、工程建设中的测试过程。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB33801982电话自动交换网铃流和信号音GB9254信息技术设备的无线电骚扰限值和测量方法GB/T15542一1995数字程控自动电话交换机技术要求GB/T17626.2电磁兼容试验和测量技术静电放电抗扰度试验GB/T17626.3
电磁兼容试验和测量技术射频电磁场辐射抗扰度试验GB/T17626.4
GB/T17626.5
电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试验电磁兼容试验和测量技术浪涌（冲击）抗扰度试验GB/T17626.12
电磁兼容试验和测量技术振荡波抗扰度试验DL/T795—2001
电力系统数字调度交换机
DL/T888—2004电力调度交换机电力DTMF信令规范YD/T751—1995
YD/T954—1998
公用电话网局用数字电话交换设备进网检测方法数字程控调度机技术要求和测试方法YD/T1195No.7信令系统测试规范——2Mbit/s高速信令链路YDN034ISDN用户一网络接口规范3缩略语
DDF数字配线架
MDF总配线架
SL稳定损耗
TBRL终端平衡回输损耗
4公共测试条件
4.1大气条件
4.1.1正常试验标准大气条件
除非另有规定，试验均应在下列正常工作环境条件下进行，并在每一项目的试验期间保持相对稳定：
a）环境温度：+15℃~+35℃：
b）相对湿度：45%~75%：
DL/T394—2010
4.1.2仲裁试验标准大气条件
a）环境温度：20℃土2℃：
b）相对湿度：60%~70%：
c）大气压力：86kPa106kPa。
4.2试验电源条件
交流电源：
a）频率：50Hz，允许偏差-2%～+1%：b）电压：AC220V，允许偏差±5%；c）波形畸变：≤5%。
直流电源：
a）电压：-48V，允许偏差-5%~+5%：b）纹波系数：≤5%。
4.3参考基准条件
a）参考基准频率：1020Hz；
参考基准电平：-10dBmO：
c）测试界面均以配线架调度交换机接口端为准。4.4试验设备
a）普通仪表精度和功能应符合相应测试项目要求，并符合国家量值溯源规定。b）三元件仪表应符合YD/T954—1998中6.2.1.3要求。c）直流环路保持器应符合YD/T954一1998中6.2.1.4要求。d）电磁兼容测试仪器和设备应符合GB/T17626要求。4.5其他条件
a）开始测试前均应接好公共地线，并以直流电源“十”极接地。b）
各种测试均在所要求的阻抗匹配条件下进行。c）
传输指标可采用全连接或半连接的方式测量。5结构和机械检验
5.1要求
a）一般检查应在正常照明和视觉条件下进行。b）对于有严重缺陷或缺陷难以用文字叙述时，可以用照相机拍摄记录。5.2检查内容及方法
a）产品所有零件锡焊处是否存在虚焊现象。b）产品表面的涂覆层的颜色是否均勾一致，有无明显的色差和眩光，检查涂覆层表面是否有砂粒、趋皱、流痕等缺陷
c）产品铭牌标志和包装按DL/795一2001中6.1、6.2进行检查。d）产品尺寸应用钢带卷尺进行检查。6性能要求
6.1接口电气特性
6.1.1二线模拟接口Z
6.1.1.1阻抗特性
二线模拟接口Z的阻抗特
三元件阻抗）及电平
器保持，对端以三元件阻抗匹配。测试频率点为300Hz、400Hz、600Hz、1020Hz、2000Hz和3400Hz。50μF
图1用户侧测试网络Z
回微损耗测试电路
(高阳)
用户侧
DL/T394—2010
用户侧
图2二线模拟接口Z阻抗回波损耗测试连接电路接入测试仪表并断开S点，电平振荡器送0dBm0信号，频率范围为300Hz～3400Hz中频率点的正弦测试信号，由选频电平表选测各频点测试信号电平Po，接通S点，由选频电平表选测测试信号电平P，则二线模拟接口Z阻抗回波损耗A。表示为：A=Po-P,
回波损耗值A应符合图3要求。
A (dB)
被撕艳
6.1.1.2对地阻抗平衡度
图3二线模拟接口Z回波损耗限值3400
二线模拟接口乙对地阻抗平衡度测试连接电路见图4。先接通被测通路并保持，再接入电平振荡器，发送电平L=0dBm0，频率范围在300Hz～3400Hz内，选频电平表选测各对应频率点的信号电平，该信号电平即为被测接口对应频率的对地阻抗平衡度，其技术指标应符合图5要求。测试频率点为300Hz、400Hz、600Hz、1020Hz、2000Hz和3400Hz。MDF
（高阻）
用户侧
用户制
DL/T394-2010
对地阳抗平衡度
6.1.1.3输入输出电平
6.1.1.3.1输入电平
300600
图5二线模拟接口Z对地阻抗平衡度限值f(Hz)
二线模拟接口乙输入电平的测试连接电路见图6。通过呼叫接通一个乙接口被测电路，将电平振荡器（02阻抗输出并串接三元件阻抗）和数字电平表（高阻）接入测试电路，并切断外线。在被测接口Z发送频率f=1020Hz，电平L=0dBm的正弦波模拟测试信号，数字端口用数字电平表监视发送时隙电平。改变发送电平Pi，直至数字端口选测到等效模拟信号的数字信号电平为0dBmO，则P，即为被测Z接口的输入相对电平，其技术指标应满足DL/T795—20014.1.2.1中3）项要求。MDF
电平报梯器
(三元件）
接口Z威C2
用户制
数字中继例
数字电平表
（高阻）
图6二线模拟接口Z输入电平测试连接电路6.1.1.3.2输出电平
二线模拟接口乙输出电平的测试连接电路见图7。通过呼叫接通一个乙接口被测电路，将振荡器（低阻输出并串接三元件阻抗）和数字电平表（高阻）接入测试电路，并切断外线。在Z接口发送频率f=1020Hz、电平L=0dBm的正弦波测试信号P2，数字端口用数字电平表监视。改变发送信号电平，直至数字端口选测到等效测试信号的数字信号电平为0dBmO，在被测接口Z选测的信号电平Pz即为被测Z接口的输出相对电平，其技术指标应满足DL/T795—20014.1.2.1中3）项要求。DDF
选频电平表
(三元件）
电平振酱器
(三元件）
数字电平表
（高阻）
6.1.1.4终端平衡回输损耗和稳定损耗DL/T394—2010
二线模拟接口Z终端平衡回输损耗（TBRL）和稳定损耗（SL）的测试连接电路见图8。接通被测通路并保持，接入PCM一次群数字信号源和数字电平表，开断外线。被测接口（ZJC2接口）终接对应的三元件阻抗Z，在数字接收端发送电平为0dBm等效数字型正弦测试信号，数字发送端口选测对应的信号电平Po。
数字信号源
数字信号接收
图8二线模拟接口Z终端平衡回输损耗和稳定损耗测试连接电路6.1.1.4.1终端稳定损耗
被测接口分别短路、开路，重复上述测试步骤，分别测得短路状态条件下的信号电平P和开路状态下的信号电平P2，则Pl、P2即为所测得终端稳定损耗SL。在终端开路或短路时，稳定损耗在200Hz~3600Hz范围内应大于2dB。
测试频率点为200Hz、400Hz、600Hz、1020Hz、2000Hz和3600Hz。6.1.1.4.2终端平衡回输损耗
将测得某一频率点的终端稳定损耗SL及P。做如下运算，得到终端平衡回输损耗TBRL=Po-(P;+P2)/2
在二线模拟接口点终接图1所示阻抗测试网络时，所测300Hz～3400Hz频带给定频率点的终端平衡回输损耗TBRL值应符合图9规定的技术要求。测试频率点为300Hz、400Hz、600Hz、1020Hz、2000Hz和3400Hz。终嫡平衡国撤提耗
TBRL(dB)
300500
3400(Hz)
图9二线模拟接口Z终端平衡回输损耗限值6.1.2数字用户接口
数字用户接口（2B+D，30B+D）用ISDN测试仪测同步位，在24h内误码不大于6bit，或者在2h内误码为Obit。技术指标参见YDN034。6.1.32048kbit/s数字中继接口A6.1.3.1输出口波形和抖动
接口A输出波形和抖动测试连接电路见图10。对已运行的被测调度机，将被测调度机数字中继输DL/T394—2010
出波形和抖动，技术指标应满足GB/T15542一1995附录C的要求。6.1.3.2输入口输入阻抗
按图11接入测试仪表，并断开S点，由选频表选测测试信号电平Po：再接通S点，由选频表选测测试信号电平Pi，则阻抗回波损耗测试值为：Po-Pi。技术指标应满足表1要求。A接口
(1202)下载标准就来标准下载网
示波器或
2M测试仪
图10接口A输出波形和抖动测试连接电路R-75Q2(12002)
(高阻）
图11接口A输入阻抗测试连接电路表1
2048kbit/s输入口输入阻抗特性相应于标称比特率频率（2048kHz）的百分数%
2.55（51.2kHz~102.4kHz）
5100（102.4kHz~2048kHz）
100150（2048kHz3072kHz）
6.1.3.3最大允许输入抖动
回波衰减
≥>18
接口A输入口对输入数字信号抖动和漂移的最低容限测试连接电路见图12。建立并保持一条2048kbit/s数字中继接口Xi与Yi间包括被测调度机的所有连接级的64kbit/s的通路。按图接入仪表，数字信号发生器向被测调度机已建立的64kbit/s通路对应的发送时隙发送2\-1伪随机序列。操作抖动发生器对2048kbit/s的数字码流加不同抖动频率的抖动。用误码测试器在被测通路对应时隙进行测量，在无误码条件下（应排除由滑码产生的误码），测得的最大允许输入抖动应符合表2的要求。连接输出口与输入口的同轴线对的外导体或对称线对的屏蔽层应在输出口接地，但如果需要在输入口也可以接地。当在网络数字接口上必须实现具有752阻抗的输出（输入）口与具有1202阻抗的输入（输出）口互相连通时，阻抗适配措施应由1202转换为752阻抗（或反之）。使用伪随机序列并用正弦信号调制数字信号，使之产生抖动和漂移。由此测得的对输入数字信号抖动和漂移的最低容限值应符合表2及图13规定。
2048kbit/
比特率
kbit/s
表2接口A输入口对输入数字信号抖动和漂移的最低容限输入数字信号抖动和
漂移幅度峰-峰值
（18μs）
(21μs）
峰-峰抖动(UD
1Ui=488ns
调制数字信号使之产生抖动和
漂移的正弦信号频率值
（数字信号抖动和漂移频率）
1.2×10-5
满足指标区城
不满足指标区域
1.2×10-5
斜率为20dB/10oct
抖动频率f(Hz)
18k100k
接口A最大允许输入抖动
6.1.4E&M中继接口C1
6.1.4.1阻抗特性
DL/T394—2010
测试用伪
随机序列
E&M中继接口C1回波损耗测试连接电路见图14。测试方法见6.1.1.1。E&M中继接口C1输入口和输出口的标称阻抗值为平衡式6002，连接600Q的回波损耗在300Hz～3400Hz范围内应不低于20dB。
(高阻)
中继侧
用户侧
图14E&M中继接口C1回波损耗测试连接电路6.1.4.2对地阻抗平衡度
E&M中继接口C1对地阻抗平衡度测试连接电路见图15。测试方法见6.1.1.2。E&M中继接口C1对地阻抗平衡度的技术指标同
线模拟接口的要求
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
