GB 99～102-1986 GB 922-1986 GB 950～952-1986
基本信息
标准号： GB 99～102-1986 GB 922-1986 GB 950～952-1986
中文名称：木螺钉 [合订本]
标准类别：国家标准(GB)
标准状态：现行
发布日期：1986-07-02
实施日期：1987-06-01
出版语种：简体中文
下载格式：.rar .pdf
下载大小：897891
相关标签： 合订本
标准分类号
关联标准
出版信息
出版社：中国标准出版社
标准价格：16.0 元
出版日期：1987-06-01
相关单位信息
发布部门：国家标准局
标准简介
GB 99～102-1986 GB 922-1986 GB 950～952-1986 木螺钉 [合订本] GB99～102-1986GB922-1986GB950～952-1986 标准下载解压密码：www.bzxz.net

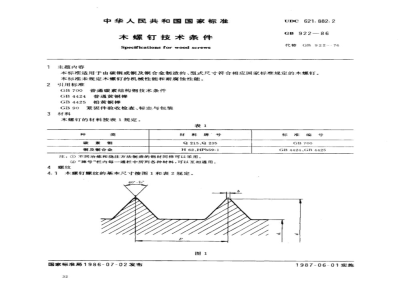

标准图片预览
标准内容
主题内容
中华人民共和国国家标准
木螺钉技术条件
Specifications forwood screwsUDC621.882.2
GB922—86
代替GB922-·76
本标准适用于由碳钢或铜及铜合金制造的、型式尺寸符合相应国家标准规定的木螺钉。本标准未规定木螺钉的机械性能和耐腐蚀性能。2引用标准
普通碳素结构钢技术条件
GB4424
普通黄铜棒
GB4425铅黄铜棒
GB90紧固件验收检查、标志与包装3材料
木螺钉的材料按表1规定。
碳索钢
铜及铜合金
材料牌号
Q215.Q235
H 62,HPb59-1
注：①不同冶炼和浇注方法制造的钢材同样可以采用。②“牌号”栏内每一通栏中所列各种材料，可以互相通用。4螺纹
4.1木螺钉螺纹的基本尺寸按图1和表2规定。60°0
国家标准局1986-07-02发布
标准编号
GB 4424,GB 4425
1987-06-01实施
螺纹末端型式按图2规定。
GB922-86
GB922-86
4.3螺纹大径、小径、螺尾和最初两扣螺纹的表面粗糙度不作规定；螺纹侧面粗髓度为R。=12.54.4螺纹收尾按表3规定。
4.5螺纹应做到钉尖。
螺纹总扣数
螺纹收尾扣数
5形位公差
5.1六角头木螺钉支承面对钉杆的垂直度按图3和表4规定。图3
垂直度公差！
5.2十字槽(m）、四头头部直径(d)以及六角头(S)对钉杆的同轴度按图4和表5规定。34
同轴度
十字槽
六角头
GB922-86Www.bzxZ.net
沉头和半沉头支承面对钉杆的跳动按图5和表6规定。图5
魏动公差！
5.4开槽螺钉的槽宽对钉杆的对称度按图6和表7规定。图6
对称度公差t
GB922--86
开槽应制成平底，亦可制成凹底或凸底（图7)。开槽底形状不作检查。凹底的曲率半径按图8和表5.5
8规定。
5.6在木螺钉的螺纹长度范围内，杆部形状可制成圆柱形或圆锥形（但不允诈有倒圆锥）。6螺纹如系辑制，经用户同意，钉杆上无螺纹部分的直径，允许小于螺纹大径。表面缺陷
7.1螺纹表面不允许有裂缝、折叠。除螺纹最初两扣和螺尾外，不允许有扣不完整。7.2本螺钉表面不允许有浮锈，不允许有影响使用的裂缝、痕、毛刺、圆钝和飞边。8上述规定以外的技术要求，由供需双方协议。9测试方法
9.1螺纹小径的测量，在约为螺纹长度(.)的二分之一处进行。9.2螺钉开槽深度，沿钉杆轴心线测量。验收检查按GB90规定。
标志与包装按GB90规定。
附加说明：
本标准由中华人民共和国机械工业部提出，由机械工业部标准化研究所归口。本标准由机械工业部标准化研究所负责起草。36
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
