ICS93.080.30

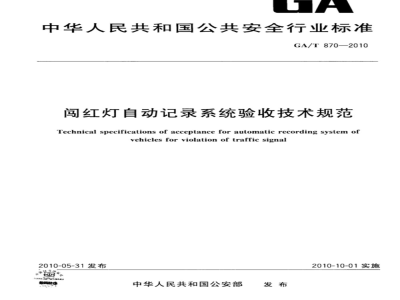

中华人民共和国公共安全行业标准GA/T870—2010
闯红灯自动记录系统验收技术规范Technical specifications of acceptancefor automatic recording system ofvehicles for violation of traffic signal2010-05-31发布
验网防你
中华人民共和国公安部
2010-10-01实施
规范性引用文件
术语和定义
验收条件
验收组织
验收项目与方法
验收结果评判
附录A（资料性附录）
参考文献
验收文件记录表
GA/T 870—2010
本标准按照GB/T1.12009给出的规则起草。本标准由公安部道路交通管理标准化技术委员会提出并归口。GA/T870—2010
本标准起草单位：公安部交通管理科学研究所、国家道路交通安全产品质量监督检验中心本标准主要起草人：孙巍、邹永良、籍东辉、龚标、吴云强、陆海峰、秦东炜、1范围
闯红灯自动记录系统验收技术规范GA/T870—2010
本标准规定了闯红灯自动记录系统验收的术语和定义、条件、组织、项目与方法、抽样、结果评判。本标准适用于公安交通管理部门对新建和改建闯红灯自动记录系统的功能、软硬件及工程质量的检查验收。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。GB50348-2004安全防范工程技术规范GA329.3全国道路交通管理信息数据库规范第3部分：交通违法管理信息数据规范GA/T4962009阅红灯自动记录系统通用技术条件GA648
交通技术监控信息数据规范
3术语和定义
GA/T4962009界定的以及下列术语和定义适用于本文件。3.1
闽红灯自动记录系统验收
acceptanceforautomaticrecordingsystemof vehiclesforviolationoftraffic signal
闯红灯自动记录系统在安装、调试、试运行完毕后，对功能、软硬件、工程质量等给出的符合性评定。3.2
系统功能性检查
inspection onthefunctions of thesystem闻红灯自动记录系统的功能与相应技术标准的符合性检查，项目包括：闯红灯记录功能、闯红灯记录抗干扰性、闯红灯捕获率和记录有效率等。3.3
系统软件检查
inspection on the system software闯红灯自动记录系统软件与相应技术标准的符合性检查，项目包括：阅红灯图片、信息等。3.4
系统硬件检查
inspectiononthesystemhardware阅红灯自动记录系统硬件设备与标书、合同、检测报告等相应文件的符合性检查，项H包括：闻红灯自动记录系统主要组成设备品牌、型导和数量，图像来集单元型式、像素和顿率等。3.5
工程质量检查
inspection on quality of the engineering阅红灯自动记录系统工程质量与技术标准、标书、合同等相应文件的符合性检查，项目包括：闯红灯自动记求系统的电气安全性、安装施工质量等。1
GA/T870—2010
4验收条件
试运行
闻红灯自动记录系统验收前应试运行，时间不少于1个月，并完成试运行报告，参见表A.1。4.2初验
闯红灯自动记录系统项目承建单位应与公安交通管理部门建设单位或其指定的监理单位按6.2、6.3和6.4规定的项目与方法逐套进行初验，并完成初验评估报告，参见表A.2。3验收文件
闻红灯自动记录系统验收前应准备下列文件资料：a）
验收申请，参见表A3；
技术标准，包括GA/T496--2009等；b)）
采购合同，包括招标文件、投标文件等；设计文件资料，包括系统的原理和结构、安装和施工、操作使用说明等；d)
检验评估材料，包括该型号产品的检测报告、试运行报告、初验评估报告等；其他相关文件。
5验收组织
由公安交通管理部门或其指定的单位组织验收，成立验收组，成员应由公安交通管理秩序部门、科技部门以及相关高校、科研院所的专家组成，通常为单数，并推选组长。6
验收项目与方法
系统功能性检查
现场测试条件
若无相关特殊约定，现场测试时应满足：天气晴朗，且无雨、雪、雾等影响；a)
无摩托车、电动自行车、自行车等干扰；b）
采用单辆试验车进行，试验车宜选用设备监控道路常见车型。测试时，试验车行驶轨迹应分别c)
在相应车道的左侧、中间、右侧，车身不应超出试验车道；测试现场应设置隔离、防护等必要措施，以确保安全。d)
闯红灯记录功能符合性
在对应的红灯相位由试验车进行：次阅红灯测试，检查记录结果应符合GA/T49652009中4.3.1
的要求。检查记录表参见表A.4。6.1.3
3闯红灯记录抗干扰性
在对应的绿灯和黄灯相位，由试验车分别进行三次通行测试，检查记录结果，系统不应误记录为闻红灯行为；在对应的红灯相位，由试验车进行三次压线停车测试，检查记录结果，系统不应误记录为闯红灯行为。
6.1.4闯红灯捕获率和记录有效率GA/T870—2010
试验车以设备监控路口（或路段）的限速值为上限值，以5km/h为下限值，折中选取中间速度点，并以高、中、低三个速度点附近值共进行10次测试。计算阅红灯捕获率应不小于90%，记录有效率应不小于80%；若相应标书、合同规定的阅红灯捕获率和记录有效率有更高要求的，应符合相应要求；若测试结果不符合要求，增加测试次数至20次，计算闯红灯捕获率和记录有效率。6.2系统软件检查
6.2.1图片
使用闯红灯自动记录系统应用软件检查图片记录，格式、信息、防算改功能应符合GA/T4962009中4.3.2的要求，且不应出现红灯信号泛白、光晕等颜色失真而影响人工对红灯信号的判断等情形。
6.2.2信息
检查闯红灯自动记录系统应实时记录阔红灯车辆信息并存人数据库表中，且数据库表结构应符合GA329.3、GA648的要求。
系统硬件检查
6.3.1品牌、型号和数量
检查阅红灯自动记录系统主要组成硬件设备的品牌、型号和数量，包括：机动车阅红灯检测单元、图像采集单元和数据处理存储单元等应与标书、合同、检测报告等文件一致。6.3.2图像采集单元型式、像素和顿率通过产品说明书核查、图像分析等方式，检查图像采集单元的型式、像素和顿率等参数应与标书、合同等文件.-致。
6.4工程质量检查
6.4.1电气安全性
使用接地电阻测试仪等设备测量闯红灯白动记录系统的接地电阻应符合GB503482004中
3.9.3的要求；检查线缆规格、防雷设备型号和数量应与标书、合同等文件一致6.4.2安装施工质量此内容来自标准下载网
检查闯红灯白动记录系统的安装方式、结构强度、防盗措施、管道规格、管线敷设等安装施工质量应与相应技术标准、标书、合同等文件相符。6.5其他项目
若标-书、合同等有其他特殊约定项H的，逐项检查应与相应标书、合同等文件相符。7抽样
对于同期建设的，采用相同型号的闯红灯自动记录系统验收可采用抽样方式进行，抽样数量应不小3
GA/T870——2010
于表1的规定值，具体数量由项目建设单位和承建单位商定，抽样表参见表A.5。表1
现场抽样检查方案
验收总数N
抽样数量n
验收总数N
抽样数量n
8验收结果评判
单套验收结果评判
单位为套
≥250
闯红灯自动记录系统单套验收结果评判分为符合和不符合。若验收项目均符合要求，验收结果评判为符合；出现一项及一项以上不符合要求，验收结果评判为不符合。8.2抽样验收结果评判
8.2.1验收报告
验收组应出具验收报告，参见表A.6，并对验收结果进行评判，验收结果分为验收合格和验收不合格。
8.2.2验收合格
抽样验收的闯红灯自动记录系统合格率90%及以上，验收结果评判为验收合格。对于不符合要求的闯红灯自动记录系统限期整改；对于未抽样的闯红灯自动记录系统，逐套自查相关不符合项目并落实整改。整改结果的复核可采用现场验证或资料审查的方式进行。8.2.3验收不合格
抽样验收的闯红灯自动记录系统合格率不足90%，验收结果评判为验收不合格。验收不合格的，应重新申请，并逐套验收；在确不具备逐套验收条件时，可选择抽样验收，但抽样数量应不少于原抽样数量。
试运行报告见表A.1。
项目名称
项目编号
项目建设单位
项目承建单位
建设时间
设备型号
试运行时间
系统试运行状况
发生故障情况
项目承建单位
附录A
（资料性附录）
验收文件记录表
试运行报告
设备数量
GA/T8702010
(盖章）
GA/T870—2010
初验评估报告见表A.2。
项目名称
项目编号
项目建设单位
项目承建单位
建设时间
建设地点
(1）图片
系统软件
(2)信息
系统硬件
工程质量
初验小组意见
表A.2初验评估报告
设备型号
口符合/口不符合，不符合情况说明口符合/口不符合，不符合情况说明（1）主要硬件设备的品牌、型号和数量
（2）图像采集单元的型式、像素和顿率
（1）电气安全性
（2）安装施工质量
初验小组成员签字：
口符合/口不符合，不符合情况说明口符合/口不符合，不符合情况说明口符合/口不符合，不符合情况说明口符合/口不符，不符合情况说明H
A.3验收中请见表A.3。
项目名称
项目编号
项目建设单位
项目承建单位
建设时间
设备型号
申请验收时间
验收文件清单
项承建单位意见
表A.3验收申请
设备数量
联系人
联系电话
GA/T 870—2010
(盖章）
GA/T870-2010
检查记录表见表A.4。
设备名称
设备型号
安装地点
检查记录表
设备编号
1．系统记录阔红灯过程中口两/三个位置的信息；闽红灯记录
阳红灯记录
抗干扰性
闻红灯捕获率
和记录有效率
主要组成设备
型号和数量
图像采集单元型式、
像素和顿率
2.第一个位置车身口是/口不是未越过停止线（压在线上或停在线前）；3.第二、三个位置信息车身口是/口不是全部越过停止线；4.红灯信号口清晰/口不清晰：
5.号牌号码口清晰/口不清晰，
1.绿灯通行测试，阔红灯自动记录系统口有/没有记录为红灯行为：2.黄灯通行测试，闻红灯自动记录系统口有/口没有记录为闯红灯行为；3.红灯压线停车测试，闯红灯自动记录系统有/口没有记录为闯红灯行为。
1.测试次数：
2.系统捕获次数：
3.闯红灯捕获率（%)：
1.图片格式口是/口不是为JPEG；4.记录总数：
5.有效记录数：
6.记录有效率（%）：
2.图片信息口是/口不是完整，包括：时间、地点、方向和车道等；3.图片口是/口不是具有防算改功能。1．系统口有/口没有实时记录阅红灯车辆信息并存人数据库表中；2.数据库表结构口符合/门不符合GA329.3的要求；3.数据库表结构口符合/口不符合GA648的要求，1.闻红灯检测单元（例如车辆检测器）品牌、型号和数量与标书、合同、检测报告等文件口一致/口不一致；2.图像采集单元（例如摄像机）品牌、型号和数量与标书、合同、检测报告等文件口-致/口不一致；
3.数据处理存储单元（例如工控机)品牌、型号和数量与标书、合同、检测报告等文件口一致/口不一致。
1.图像采集单元（例如摄像机）型式与标书、合同等文件口一致/口不一致；
2.图像果集单元（例如摄像机）像素和顿率等与标书、合同等文件口致/不致。
口符合
口不符合
口符合
口不符合
口不符合
口符合
口不符合
口符合
口不符合
口符合
口不符合
口符合
口不符合
