ICS01.080.10
备案号:29021-2010

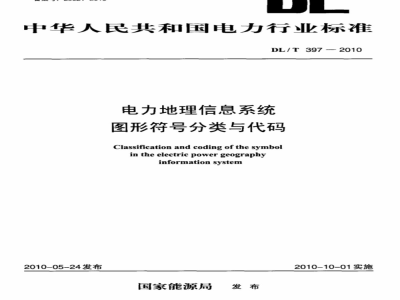

中华人民共和国电力行业标准
DL/T397-2010
电力地理信息系统
图形符号分类与代码
Classificationand codingofthesymbolintheelectricpowergeography
information system
2010-05-24发布
国家能源局
2010-10-01实施
规范性引用文件下载标准就来标准下载网
分类规则和编码方法
分类与代码表
DL/T397-2010
DL/T397-2010
本标准根据国家发展和改革委员会办公厅《关于印发2005年行业标准项目补充计划的通知》(发改办工业【2005】2152号)的安排制定。电力系统的安全、优质、经济运行关系经济社会发展与人民生活正常秩序。为适应电力体制改革信息化建设的新要求,加快国家电力行业信息资源的开发与利用,满足电力行业进行信息处理和电子数据交换的要求,结合我国电力行业信息化管理的实际情况,制定本标准。本标准由中国电力企业联合会提出。本标准由电力行业计算机信息技术标准化技术委员会归口。本标准起草单位:黑龙江省电力有限公司。本标准主要起草人:于建国、齐国顺、冷春田、潘政刚、都俊超。本标准在执行过程中的意见或建议反馈至中国电力企业联合会标准化中心(北京市白广路二条1号,100761)。
1范围
电力地理信息系统图形符号分类与代码本标准规定了电力地理信息系统的图形符号编码方法及其相应的代码。DL/ T397 - 2010
本标准适用于发电、输电、配电、用电系统及电气设备的空间地理属性信息处理和信息交换工作。
本标准不适用于可移动(车载、船载)电力设施。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件,其后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本标准。GB/T13923
基础地理信息要素分类与代码
GB/T17798地理空间数据交换格式GB/T18317专题地图信息分类与代码GB/T20257.1
国家基本比例尺地图图式第1部分:1:5001:10001:2000地形图图式GB/T20257.2
GB/T20257.3
DL/T1033.3
国家基本比例尺地图图式第2部分:1:50001:10000地形图图式国家基本比例尺地图图式第3部分:1:250001:500001:100000地形图图式电力行业词汇第3部分:发电厂、水力发电3分类规则和编码方法
本标准对电力设备或电力设备集合,按其在系统中的作用和其空间地理属性进行点、线、面的归集和分类。
采用线分类(大类、中类、小类)编码方法,由7位阿拉伯数字码组成。代码结构如图1所示。xx
4分类与代码表
顺序号
代码结构
4.1电力地理信息系统图形符号名称与代码对照表电力地理信息系统图形符号由7个大类28个中类36个小类构成,见表1。DL/T397—2010
电力地理信息系统图形符号名称与代码对照表名
发电厂
火电厂
水电厂
风力发电站
核电厂
光能发电站
热电厂
地热电厂
等离子体电厂
潮汐电厂
秸杆电厂
垃圾电站
变(配)电站
变电站
1000kV变电站
750kV变电站
500kV变电站
330kV变电站
220kV变电站
110kV变电站
66kV变电站
35kV变电站
配电站(变电亭)
20kV配电站
10kV配电站
6.3kV配电站
35kV及以上开关站
1000kV开关站
750kV开关站
500kV开关站
330kV开关站
含高于750kV且低于1000kV各电压等级变电站
含高于500kV且低于750kV各电压等级变电站
含高于330kV且低于500kV各电压等级变电站
含高于750kV且低于1000kV各电压等级开关站
含高于500kV且低于750kV各电压等级开关站
含高于330kV且低于500kV各电压等级开关站
表1(续)
220kV开关站
110kV开关站
66kV开关站
35kV开关站
20kV及以下开关站
20kV开关站
10kV开关站
6.3kV开关站
换流站
土800kV换流站
±500kV换流站
电力线路
输电线路
交流输电架空线
交流输电电缆线
直流输电架空线
配电线路
配电架空线
配电电缆线
低压线路
杆塔及其他设备
输电线路杆塔
配电线路杆塔及其他设备
电缆井
电缆分支箱
电缆沟
电缆终端头
环网柜
独立避雷针
照明装置
景观灯
广告灯箱
供电区(境界线)
DL/T397—2010
DL/T397—2010
表1(续)
省级电力有限公司供电区
地级市电业局(供电公司)供电区县级市供电局(公司)供电区
电力线路特殊区段
污移区段
其他特殊区段
发电厂(站)图形符号分类代码表4.2
发电厂(站)代码(见表2)由11个中类构成。符号中部分面积以阴影填充表示运行状态,没有以阴影填充表示规划状态。表2发电厂(站)图形符号分类代码表代码
1000000
1000001
1000002
1010000
1010001
1010002
1020000
1020001
1020002
1020003
1020004
发电厂
规划发电厂
运行发电厂
火电厂
规划火电厂
运行火电厂
水电厂
规划水电厂
运行水电厂
规划抽水蓄能电厂
运行抽水蓄能电厂
发电厂类型、发电容量等可以
作为发电厂的独立属性信息进行存储
包含燃煤、燃油、燃气等以汽
轮机为原动力主机的发电厂
以水轮机为原动力主机的发电
1030000
1030001
1030002
1040000
1040001
1040002
1050000
1050001
1050002
1060000
1060001
1060002
1070000
1070001
1070002
1080000
1080001
1080002
1090000
风力发电站
规划风力发电站
运行风力发电站
核电厂
规划核电厂
运行核电厂
光能发电站
规划光能发电站
运行光能发电站
热电厂
规划热电厂
运行热电广
地热电厂
规划地热电厂
运行地热电厂
等离子体电厂
规划等离子体电厂
运行等离子体电厂
潮汐电厂
表2(续)
DL/T397—2010
包含所有核燃料类发电厂
包括所有以太阳能为资源的热
电站、电池电站
以供热为主,
发电厂
余热发电形式的
包含所有形式的以地热为资源
的发电厂
DL/T3972010
1090001
1090002
1100000
1100001
1100002
1110000
1110001
1110002
规划潮汐电厂
运行潮汐电厂
秸杆电厂
规划秸杆电厂
运行秸杆电厂
垃圾电站
规划垃圾电站
运行垃圾电站
表2(续)
4.3变(配)电站、开关站、换流站图形符号分类代码表变(配)电站、开关站、换流站代码(见表3)由5个中类24个小类构成。符号中部分面积以阴影填充表示运行状态,没有以阴影填充表示规划状态。表3变(配)电站、开关站、换流站图形符号分类代码表代码
2000000
2010000
2010100
2010101
2010102
2010200
2010201
2010202
2010300
变(配)电站
变电站
1000kV变电站
规划1000kV变电站
运行1000kV变电站
750kV变电站
规划750kV变电站
运行750kV变电站
500kV变电站
含高于750kV且低于1000kV各电
压等级变电站
含高于500kV且低于750kV各电
压等级变电站
2010301
2010302
2010400
2010401
2010402
2010500
2010501
2010502
2010600
2010601
2010602
2010700
2010701
2010702
2010800
2010801
2010802
2020000
2020100
2020101
2020102
2020200
规划500kV变电站
运行500kV变电站
330kV变电站
规划330kV变电站
运行330kV变电站
220kV变电站
规划220kV变电站
运行220kV变电
110kV变电站
规划110kV变电站
运行110kV变电站
66kV变电站
规划66kV变电站
运行66kV变电站
35kV变电站
规划35kV变电站
运行35kV变电站
配电站(变电亭)
20kV配电站
规划20kV配电站
运行20kV配电站
10kV配电站
表3(续)
DL/T397—2010
含高于330kV且低于500kV各电
压等级变电站
与高压杆塔出现在同一视图时,该符号所占面积应大
与低压杆塔出现在同一视图时,该符号所占面积应小
包含土建的房屋式配电站、箱式落地配电站等。配电站的型式等内容可以作为属性信息管理
DL/T397—2010
2020201
2020202
2020300
2020301
2020302
2030000
2030100
2030101
2030102
2030200
2030201
2030202
2030300
2030301
2030302
2030400
2030401
2030402
2030500
2030501
规划10kV配电站
运行10kV配电站
6.3kV配电站
规划6.3kV配电站
运行6.3kV配电站
35kv及以上开关站
1000kV开关站
规划1000kV开关站
运行1000kV开关站
750kV开关站
规划750kV开关站
运行750kV开关站
500kV开关站
规划500kV开关站
运行500kV开关站
330kV开关站
规划330kV开关站
运行330kV开关站
220kV开关站
规划220kV开关站
表3(续)
含高于750kV且低于1000kV各电
压等级开关站
含高于500kV且低于750kV各电
压等级开关站
含高于330kV且低于500kV各电
压等级开关站
