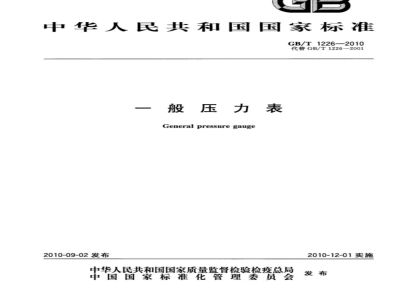

标准图片预览






标准内容

ICS.17.100
中华人民共和国国家标准
GB/T1226—2010
代替GB/T1226—2001
一般压力表
Generalpressuregauge
2010-09-02发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2010-12-01实施
规范性引用文件
术语和定义
产品分类
仪表的精确度等级
基本参数
技术要求
正常工作条件
参比工作条件
基本误差
指针偏转的平稳性
轻敲位移
温度影响
交变压力
指示装置·
耐工作环境振动性能
抗运输环境性能
试验方法
试验条件
试验仪器
检验点
测试方法
基本误差试验
回差试验
零点误差试验
指针偏转平稳性试验
轻敲位移试验
温度影响试验
超压试验·
交变压力试验·
指示装置试验
外观检验
耐工作环境振动试验
GB/T1226—2010
GB/T1226—2010
抗运输环境性能试验
检验规则
7.1出厂检验
7.2型式检验
8标志、包装与贮存
8.1标志
8.2包装
附录A(规范性附录)
附录B(规范性附录)
附录C(资料性附录)
用于特殊介质仪表的附加要求
试验顺序及项目之间间歇时间
安全措施
本标准代替GB/T1226—2001《一般压力表》,本标准与GB/T1226—2001相比,主要变化如下:标准的编写格式按GB/T1.1一2000的要求进行了修改;扩大了标准的适用范围,将不锈钢压力表、异型外壳的仪表纳入本标准;扩大了仪表的测量范围;
-明确了“环境温度”含介质温度;GB/T1226—2010
对于直接安装的仪表,主要安装尺寸增加了接头尺寸处对四方、六方或对方长度的要求修改了仪表超压性能要求;
修改了仪表交变负荷性能要求。本标准的附录A、附录B为规范性附录,附录C为资料性附录。本标准由中国机械工业联合会提出。本标准由全国工业过程测量和控制标准化技术委员会(SAC/TC124)归口。本标准负责起草单位:西安工业自动化仪表研究所。本标准起草单位:西仪集团有限责任公司仪表制造厂、秦川机床集团宝鸡仪表有限公司、北京布菜迪仪器仪表有限公司、红旗仪表有限公司、重庆昆仪仪表有限责任公司、北京康斯特仪表科技股份有限公司、宁波隆兴焊割科技股份有限公司、浙江中恒仪器仪表有限公司、安徽蓝德集团股份有限公司、浙江普赛迅仪器仪表有限公司、雷尔达仪表有限公司。本标准主要起草人:范丽俊、张远道、张少平、甘大方、周春龙、王小平。本标准所代替标准的历次版本发布情况:GB/T1226—1986;
GB/T1226—2001。
1范围
一般压力表
GB/T1226—2010
本标准规定了一般压力表的术语及定义、产品分类、技术要求、试验方法、检验规则和标志、包装与贮存要求。
本标准适用于弹簧管(C形管、盘簧管、螺旋管)等机械指针式压力表、真空表及压力真空表(以下简称仪表)。本标准包含了不锈钢压力表、外壳为异型(如方形)的压力表。对于测量氧、氢等特殊介质仪表的附加要求见本标准的附录A的规定。规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本标准。第2部分:试验方法
GB/T2423.10
电工电子产品环境试验
(GB/T2423.10—2008,IEC60068:1995,IDT)GB/T13384机电产品包装通用技术条件GB/T17214.3—2000
(idt IEC 60504-3:1998)
工业过程测量和控制装置的工作条件压力表标度及分划
JB/T5528
JB/T9252
试验Fc:振动(正弦)
第3部分:机械响
工业自动化仪表指针指示部分的基本型式、尺寸及指针的一般技术要求仪器仪表运输、运输贮存基本环境条件及试验方法JB/T9329
3术语和定义
下列术语和定义适用于本标准。3.1
absolutepressure
绝对压力
以绝对真空为零位基准的压力(见图1)。3.2
正压[力]]positivepressure
以大气压力为基准,大于大气压力的压力(见图1)。3.3
负压(力)(真空)
negativepressure
以大气压力为基准,小于大气压力的压力(见图1)。3.4
差压(力)differentialpressure两个压力之间的差值(见图1)。3.5
表压(力)
gaugepressure
以大气压力为基准,大于或小于大气压力的压力。1
GB/T1226—2010
pressuregauge
压力表
以大气压力为基准,用于测量正压力的仪表。3.7
vacuumgauge
真空表
以大气压力为基准,用于测量负压力的仪表。3.8
compoundpressuregauge
压力真空表
以大气压力为基准,用于测量正压力和负压力的仪表。3.9
一般压力表
general pressuregauge
精确度等级等于或低于1.0级的压力表、真空表及压力真空表。3.10
distanceaftertapping
轻敲位移
在输人不变的情况下,仪表所显示的被测量经轻敲仪表外壳以后的变化量。3.11
超压over-pressure
对仪表施加大于其测量上限值的负荷。3.12
交变压力
cyclicpressure
对仪表施加以一定幅度、频率,按一定规律往复交变的负荷。3.13
回差hysteresiserror
在测量范围内,当输入压力上升或下降时,仪表在同一测量点的两个相应的输出值间轻敲后示值的最大差值。
温度影响temperatureeffect
当环境条件的其他参数均保持在参比值时,由于温度参数的变化影响引起的误差。3.15
测量范围
measuring range
按规定精确度进行测量的被测量的范围。正压
绝对压力
绝对压力
压力的定义示意图
压力A
压力B
大气压力(表压零位)
绝对真空(绝对压力零位)
标度范围
scalespan
由标度始点值和终点值所限定的范围。产品分类
4.1型式
仪表按测量类别分为:压力表、真空表、压力真空表。注在仪表标度盘上的标度能正确识别出测量类别者,可统称为压力表,4.1.2
GB/T1226—2010
仪表按螺蚊接头及安装方式分为:直接安装压力表、嵌装(盘装)压力表、凸装(墙装)压力表(见表1及图2~图8)。
直接安装压力表
嵌装(盘装)压力表
凸装(墙装)压力表
仪表的精确度等级
径向直接式(I)
轴向偏心嵌装式(IV)
径向凸装式(V)
螺蚊接头及安装方式
轴向偏心直接式(IⅡ)
仪表的精确度等级分为:1.0级;1.6级;2.5级;4.0级。基本参数
仪表外壳公称直径(mm)系列:40、60、100、150、200、250。注:外壳为异型(如方形)的压力表的外壳尺寸由生产商与用户协商确定。4.3.2
仪表测量范国应符合表2的规定。表2
压力表
真空表
压力真空表
-0.1~0,06;
-0.1~1.5;
型式I
0~10;
0~25;
0~40;
-0.1~0.15;
测量范围
0~1000
轴向同心直接式(Ⅱ)
轴向同心嵌装式(V)
轴向同心凸装式()
单位为兆柏
-0.1~0.5;
型式I
GB/T1226—2010
型式亚
图6型式V
图8型式VI
型式N
4.3.3仪表的标度、标度分划及分格值应符合JB/T5528中的有关规定。4.3.4直接安装式仪表的主要安装尺寸应符合图9和表3的规定。图9
型式V
H不小于
注1:当对仪表接头螺纹有特殊要求时,用户与生产商协商解决。注2:图9中接头尺寸L。处可为四方、六方或对方,图示为四方。4.3.5
接头尺寸
GB/T1226—2010
单位为雍米
嵌装(盘装)压力表及凸装(墙装)压力表安装尺寸应符合图10和表4的规定。3-d,均布
单位为毫米
外壳公称
直径D
装配螺检中心圆
直径d。
注:仪表的接头尺寸及H尺寸(表盘中心到接头下缘的距离)应与4.3.4一致。4.3.6
外壳螺栓孔
直径d
对在一定测量范围的仪表,应采取相应的安全措施。安全措施参见附录C的规定。技术要求wwW.bzxz.Net
正常工作条件
仪表正常工作环境温度(含介质温度)为一40℃+70℃;仪表正常工作环境振动条件应不超过GB/T17214.3—2000规定的V.H.3级。仪表的压力部分一般使用至压力测量范围的3/4。5
GB/T1226—2010
参比工作条件
在下列条件下,仪表的基本误差、回差、轻敲位移及指针偏转的平稳性应符合本标准有关的规定。a)
环境温度为20℃士5℃;
仪表处于正常工作位置;
负荷变化均匀。
注:未指明时,正常工作位置系指垂直安装。5.3
基本误差
仪表的基本误差以引用误差表示,其值应不大于表5规定的基本误差限。表5基本误差限
基本误差限
精确度等级
带止销
(以量程的%计)
测量上限90%
不带止销
以下部分(含90%)
注1;仪表的精确度等级由“测量上限90%以下部分\的基本误差限确定,测量上限90%
以上部分
注2:对于有特殊要求的仪表,经用户与生厂商协商后,可在测量上限的10%以下,90%以上区域内降低一个精确度等级。
5.4回差
仪表示值回差应不大于基本误差限的绝对值。指针偏转的平稳性
在测量过程中,仪表的指针不应有跳动和停滞现象。5.6
轻敲位移
在测量范围内的任何位置上,用手指轻敲(使指针能自由摆动)仪表外壳时,指针指示值的变动量应不大于基本误差限绝对值的1/2。5.7
温度影响
当使用环境温度偏离20℃士5℃时,仪表的示值误差(包括零点)应不超过式(1)规定的范围:=±(+)
式中:
本标准5.3规定的基本误差限绝对值,%;-It-tl,C;
本标准5.1.1规定的环境温度范围内的任意值,℃当高于25℃时,为25℃,当低于15℃时,为15℃;温度影响系数,其值为0.04%/℃;环境温度偏离20℃士5℃时的示值误差允许值,表示方法与基本误差相同,%。超压
压力表及压力真空表的压力部分应按表6的规定,承受超压试验。.(1)
压力上限值U/MPa
U≤10
1060交变压力
负荷(压力上限值%)
90~100
仪表应按表7的规定承受交变压力试验。表7
量程S
2.5指示装置
5.10.1标度
交变幅度
(量程的%)
(20%±5%)~(75%±5%)
范围内幅度不小于50%
仪表的标度应符合JB/T5528的规定。5.10.2指针
仪表的指针应符合JB/T9252的规定。指针与标度盘间的距离
仪表指针与标度盘之间的距离应符合表8的规定。表8
外壳公称直径
100;150
200;250
交变额率
次/min
GB/T1226—2010
时间/h
交变次数
30 000
20 000
指针与标度盘之间的距离
仪表的可见部分应无明显的瑕疵、划伤,接头螺纹应无明显的毛刺和损伤;标度、标示等应清晰、正确和完整。
5.12耐工作环境振动性能
仪表应能承受符合GB/T17214.3—2000中规定的V.H.3振动等级的振动。抗运输环境性能
仪表在包装、运输条件下应能承受JB/T9329的规定,其中:a)
高温、低温和相对湿度项目不要求做;自由跌落高度为250mm。
试验方法
仪表的试验顺序及各试验项目之间的间歇时间按附录B进行。6.1
试验条件
按5.2参比工作条件。
注;出厂检验可以不在参比温度条件进行,但在参比工作条件下仪表仍应符合本标准5.3~5.6的规定。7
