GB/Z 25114.1-2010 基于ebXML的商业报文 第1部分:贸易项目 GB/Z25114.1-2010 标准下载解压密码:www.bzxz.net
本部分规定了基于ebXML的商业报文编写规则,以及商业报文中传输的贸易项目报文。适用于贸易项目的商业报文编制。
标准内容

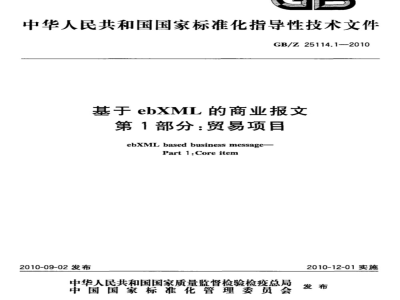

ICS35.040
中华人民共和国国家标准化指导性技术文件GB/Z25114.1--2010
基于ebXML的商业报文
第1部分:贸易项目
ebxMLbasedbusinessmessage
Part1:Coreitem
2010-09-02发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2010-12-01实施
规范性引用文件
术语和定义、缩略语·
ebXML商业报文编写规则-
核心贸易项目报文细目
核心贸易项目文档类图
核心贸易项目高层类图
核心贸易项目细目层类图下载标准就来标准下载网
数据字典
FMCG贸易项目扩展
贸易项目关联数据扩展··
基于ebXML商业报文的贸易项目报文示例12
ebXML商业报文的编写规则
附录A(规范性附录)
附录B(规范性附录)
附录C(规范性附录)
附录D(资料性附录)
FMCG贸易项目扩展.
贸易项目关联数据扩展
基于ebXML的贸易项目报文示例(Item.xsd)GB/Z 25114.1—2010
《基于ebXML的商业报文》目前分为3个部分:第1部分:贸易项目;
一第2部分:参与方信息;
第3部分:订单。
将来还有可能增加新的部分。
本部分为《基于ebXML的商业报文》的第1部分。GB/Z25114.1—2010
本部分修改采用GS1(国际物品编码协会)发布的ebXML商业报文系列标准1.0版本中的核心贸易项目部分。给出了基于ebXML的商业报文交换中传输的贸易项目报文。本部分与原国际标罹的主要差异如下:GS1标准中报文编写规则作为本部分的附录A;-增加了规范性引用文件;
一增加了术语和定义、缩略语。本部分的附录A、附录B和附录C为规范性附录,附录D为资料性附录。本部分由全国物流信息管理标准化技术委员会提出并归口。本部分起草单位:中国物品编码中心。本部分主要起草人:李额、张楠。1范围
基于ebXML的商业报文
第1部分:贸易项目
GB/Z25114.12010
本部分规定了基于ebXML的商业报文编写规则,以及商业报文中传输的贸易项目报文。本部分适用于贸易项目的商业报文编制。2规范性引用文件
下列文件中的条款通过本部分的引用而成为本部分的条款。凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本部分,然而,鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于部分。GB/T2659--2000世界各国和地区名称代码(eqvISO3166-1:1997)GB/T4880.1一2005语种名称代码第1部分:2字母代码GB/T7408一2005数据元和交换格式信息交换日期和时间表示法GB/T12406—2008
3表示货币和资金的代码
GB/T16828—2007
GB/T192512003
商品条码参与位置编码与条码表示贸易项目的编码与符号表示导则GB/Z25114.2--2010基于ebXML的商业报文第2部分:参与方信息3术语和定义、缩略语
3.1术语和定义
下列术语和定义适用于本部分。3.1.1
核心贸易项目
coreitem
贸易项目是指一项产品或服务,对于这些产品或服务需要获取预先定义的信息,并且可以在供应链的任意一点进行标价、定购或开据发票,以便所有贸易伙伴进行交易。它包括各种单个项目及其不同包装类型的各种形式。
贸易伙伴间贸易项目信息一致的必备属性。这些数据属性保持了主要产品标识及贸易项目或服务标识的完整性。
全球贸易项目代码globaltradeitemnumber;GTIN用于世界范围内贸易项目的唯一标识。3.1.3
全球贸易参与方位置代码globallocationnumber;GLN对法律实体、功能实体、物理实体进行标识的代码。3.2缩略语
FMCGfastmovingconsumergoods快速消费品GLNgloballocationnumber全球贸易参与方位置代码GTINglobaltradeitemnumber全球贸易项目代码UMLunifiedmodelinglanguage
统一建模语言
GB/Z25114.1—2010
4ebXML商业报文编写规则
4.1业务过程架构
业务过程架构见A.1。
4.2编写规则
编写规则见A.2。
4.3报文架构
报文架构见A.3。
5核心贸易项目报文细目
核心贸易项目报文的内容包括产品标识代码、贸易项目描述、计量单元和贸易项目分类等必备型数据元。
报文中的数据格式应符合附录A中的规定。5.1通用信息
贸易项目报文开始时传输的对所有报文通用的信息。5.1.1Document(文档)类
用来说明报文内容的基本信息,包括版本号、生成日期和时间。contentVersion-—文档内容的版本号。contentVersion是必备项。creationDate报文创建的日期。格式为:“YYYYMMDDTHHMMSS”。creationDate是必备项。documentStructureVersion-文档结构的版本号。documentStructureVersion是必备项。1astUpdateDate一最新更新日期。格式为:YYYYMMDD”。lastUpdateDate是必备项。5.1.1.1DocumentStatus(文档状态)类用来说明文档是源文档还是副本。COPY—-源文档的副本。
ORIGINAL-—文档的源版本。
5.2ItemInformation(贸易项目信息)类ItemInformation描述贸易伙伴间贸易项目信息一致要求的属性。对于核心贸易项目,使用三个层级的类:ItemDescription,PartyIdentification和ItemIdentification。5.3ItemDescription(贸易项目描述)类ItemDescription的属性包括:brandName、discriptionShort、itemName等。每一个属性都由语言代码和文本组成。文本语言使用GB/T4880.1一2005两字母代码。additionalAttributeDescription—自由文本,用来记录附加的产品属性。它可以用来标识信息提供者需要传送的任何附加信息,如制造商名称等。additionalAttributeDescription是可选项,brandName品名。brandName是可选项。descriptionShort---贸易项目的简要描述,用于POS系统中的产品。descriptionShort是必备项。itemDescription-——一信息提供者提供的产品描述。itemDescription是可选项。itemName-—比品名更完整的产品名称。itemName是可选项。5.3.1Classification(分类)类贸易项目的Classification是必备项,根据需要可重复。Classification包括以下属性:classificationAgency负责分类代码的团体。classificationAgency是必备项。5.3.1.1ClassificationCategory(分类目录)类classificationCategoryCode
提供由负责分类的机构分配的,用于贸易项目分类的代码。classi-ficationCategoryCode是必备项。GB/Z25114.1—2010
classificationName--分类名称的文本描述,包括用ISO代码表示的语言指示符。classificationName是必备项。5.3.1.2ClassificationAttribute(分类属性)类ClassificationAttribute提供贸易项目或服务分类的代码和文本描述。classificationItemCode--由分类管理机构分配的贸易项目分类代码。classificationltemCode是必备项。
classificationItemName贸易项目或服务分类的文本描述。classificationltemName是必备项。5.4PartyIdentification(参与方标识)类全球贸易参与方位置代码(GlobalLocationNumber,GLN)或者AlternatePartyIdentification可用来标识一个贸易参与方。每个参与方仅能使用一个主要的参与方标识符。参与方报文数据格式参见GB/Z25114.2。
5.4.1GlobalLocationNumber(全球贸易参与方位置代码)类GlobalLocationNumber(GLN)是一个13位数字,用于唯一的标识位置。具体的编码结构见GB/T16828—2007。
gln具体的GlobalLocationNumber。gln或AlternatePartyIdentificationType是必备项。5.4.2AIternatePartyldentification(其他参与方标识)类value—AlternatePartyldentification定义其他的参与方标识。5.4.2.1AlternatePartyldentificationType(其他参与方标识类型)类AlternatePartyldentificationType描述其他参与方标识的类型并使用AlternatePartyIdentifica-tionTypeList.
5.5ItemIdentification(贸易项目标识)类对贸易项目或服务的标识。贸易项目可以使用GlobalTradeItemNumber(GTIN)或Alter-nateltemIdentification,但二者不同时使用。5.5.1GlobalTradeItemNumber(全球贸易项目代码)类GlobalTradeltemNumber是贸易项目的主要标识符。当被分配了GlobalTradeltemNumber(GTIN)代码之后,就必须使用它。而且仅能使用一个主要的贸易项目标识。具体的编码结构见GB/T19251—2003。
gtin—具体的GlobalTradeltemNumber。gtin或AlternateltemIdentification是必备项。5.5.2AlternateItemIdentification(其他的贸易项目标识)类Alternateltemldentification其他的贸易项目标识。当没有GTIN时,使用AIternateltemIdentifi-cation。
见附录B中B.2.5。
5.5.3UnitOfMeasure(计量单元)类UnitOfMeasure描述了贸易项目(如每个、每对、每箱、每卷、每套和每盒等)的物理特征。一个贸易项目仅能有一个UnitOfMeasure,必备项。netContent-——贸易项目的净容量,必备项。grossWeight-—贸易项目的毛重,包括包装,必备项。packagingWeight-一贸易项目的包装重量,必备项。depth-—贸易项目的长度,可选项。diameter
贸易项目的直径,可选项。
GB/Z25114.1—2010
height贸易项目的高度,可选项。pegHorizontal-
一栓子的水平距离。当贸易项目固定在展板上时,贸易项目的边缘到塞入栓子洞的中心的水平距离,可选项。
pegVertical-
一栓子的垂直距离。当贸易项目固定在展板上时,贸易项目的边缘到塞人栓子洞的中心的垂直距离,可选项。
一贸易项目的宽度,可选项。
6核心贸易项目文档类图
根据贸易项目报文的定义,使用统一建模语言(UML)的方法,建立的静态类图,核心贸易项目文档类图见图1。
Document
.optional.contenrVersion:String=i.ocreationDate:DateAndTime
optionaldocumentStructureVecsioString
optionallastUpdateDateSimpleDateParty
DatchAd
+ documentStatus
图1核心贸易项目文档类图
Kenumerationvalue净
DocumentStatu
COPY:String
ORIGINAL:String
equestForPaymer
Simpleinvoie
核心贸易项目高层类图
GB/Z25114.1—2010
根据贸易项目报文的定义,使用统一建模语言(UML)的方法,建立的静态类图,核心贸易项目高层类图见图2。
Partyldentficatior
UnitOfMeasure
+manufacturer
+unitOfMeasure
GlobalTradeltemNumber
+replacedltem
mDescnptior
+itemDescription
+ itemInformation
+itemldentification
Interface>
Itemldentification
核心贸易项目高层类图
+ classification
Classification
FMCGExtensions
GB/Z25114.1—2010
核心贸易项目细目层类图
8.1核心贸易项目细目层类图
根据贸易项目报文的定义,使用统一建模语言(UML)的方法,建立的静态类图,核心贸易项目细目层类图见图3。
netContent :Measurement
gross Weight:Measurement
packagingWeight:Measuremen
Koptional)>depth:Measuremen
<《optional)》diameter:Measurer《(optional)>height::Measurement((optional>>PegHorizontal:Measur(optional>PegVertical:Measurement《optional>width:Meas
Partyldentificatic
GlobaTradeltemNumt
+Itemldentification
<addhtionalAttributeDeseription:TextDescriptionKoptional)>brandName:TextDescriptiondescriptionShont :TextDescription《optional>itemDescription:TextDeseription《optional)>itemName:TextDescriptionossificationAgencyStrin
+classificationCategory
ClassificationCalegory
classificationCategoryCode:StringlassificationName:TextDescniption图3核心贸易项目细目层类图
(classificationAttribute
ClassificationArtnbute
classificationtemCode:StringclassificationltemName:TextDescription8.2
参与方标识类图
GB/Z25114.1—2010
根据贸易项目报文的定义,使用统一建模语言(UML)的方法,建立的静态类图,参与方标识类图见图4。
Partyldentification
+additionalPartyldentification0.
AltematcPartyldentification
value:String
gln:Suring
数据字典
贸易项目信息
Classification
classificationAgency
ClassificationAttribute
classificationltemCode
classificationltemName
ClassificationCategory
classificationCategoryCode
classificationName
ItemDescription
additionalAttributeDescriptionbrandName
descriptionShort
itemDescription
itemName
+ altermatePartyidentificationAltermatePartyldentificationType《enumeration value)》
AlternateParyldentificationTypeListvalue:String
参与方标识类图
数据类型
必备型/可选型
GB/Z25114.1—2010
贸易项目标识
UnitOfMeasure
netContent
grossWeight
packagingWeight
diameter
height
pegHorizontal
pegVertical
GlobalTradeltemNumber
数据类型
Measurement
Measurement
Measurement
Measurement
Measurement
Measurement
Measurement
Measurement
Measurement
Integer
必备型/可选型
注:贸易项目可使用GlobalTradeltemNumber(GTIN)或AlternateltemIdentification来标识,但二者不能同时使用。对于AlternateltemIdentificaiton类,见附录B。9.3
参与方标识
AltermatePartyIdentificationvalue
AlternatePartyldentificationTypevalue
GlobalLocationNumber
数据类型
必备型/可选型
注1:参与方可使用GlobalLocationNumber(GLN)或AlternatePartyldentification来标识,但是对于每一个参与
方,仅能使用一个主要的标识符。注2:在类包含校举值的情况下,必须在这些值之中选择一个(仅为个)。枚举值用大写来表示,即所有的字每都使用大写并且每个单调之间用下划线分隔。如REQUESTED_DELIVERY。9.4
贸易项目文档信息
Document
contentVersion
creationDate
documentStructureVersion
lastUpdateDate
DocumentStatus
ORIGINAL
数据类型
DateAndTime
必备型/可选型
注3;在类包含枚举值的情况下,必须在这些值之中选择一个(仅为一个)。枚举值用大写来表示,即所有的字母都使用大写并且每个单词之间用下划线分隔,如REQUESTED_DELIVERY。10
FMCG贸易项目扩展
FMCG贸易项目扩展的内容见附录B。贸易项目关联数据扩展
贸易项目关联数据扩展包括核心贸易项目之外的贸易项目属性,见附录C。基于ebXML商业报文的贸易项目报文示例本部分给出了一个报文示例,内容见附录D。
