ICS77.140.50
CCSH46

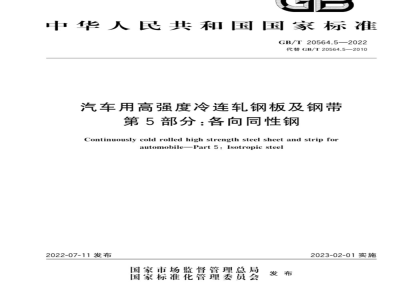

中华人民共和国国家标准
GB/T20564.5—2022
代替GB/T20564.5—2010
汽车用高强度冷连轧钢板及钢带第5部分:各向同性钢
Continuously cold rolled high strength steel sheet and strip forautomobilePart5:Isotropicsteel2022-07-11发布
国家市场监督管理总局
国家标准化管理委员会
2023-02-01实施
本文件按照GB/T1.12020&标准化工作导则起草。
GB/T20564.5—2022
第1部分:标准化文件的结构和起草规则》的规定本文件是GB/T20564《汽车用高强度冷连轧钢板及钢带》的第5部分。GB/T20564已经发布了以下部分:
第1部分:烘烤硬化钢:
第2部分:双相钢;
第3部分:高强度无间隙原子钢;第4部分:低合金高强度钢;
第5部分:各向同性钢:
第6部分:相变诱导塑性钢;
第7部分:马氏体钢;
第8部分:复相钢;
第9部分:淬火配分钢;
第10部分:李晶诱导塑性钢;
第11部分:碳锰钢;
第12部分:增强成形性双相钢。第5部分:各向同性钢》,与
本文件代替GB/T20564.52010《汽车用高强度冷连轧钢板及钢带GB/T20564.52010相比,除结构调整和编辑性改动外,主要技术变化如下:更改了部分规范性引用文件(见第2章,2010年版的第2章);更改了各向同性钢的定义(见第3章,2010年版的第3章);更改了各牌号抗拉强度,上限值统一下调20MPa(见表4,2010年版的表4);更改了塑性应变比(r值)、拉伸应变硬化指数(n值)检测方法说明表述(见8.3,2010年版的8.3);
增加了检验文件类型的规定(见第10章);更改了Mn含量(熔炼分析)参考值(见附录A,2010年版的附录A)。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。本文件由中国钢铁工业协会提出。本文件由全国钢标准化技术委员会(SAC/TC183)归口。本文件起草单位:宝山钢铁股份有限公司、冶金工业信息标准研究院、新余钢铁股份有限公司、首钢集团有限公司、北京科技大学。本文件主要起草人:朱岩、袁敏、涂树林、李倩、帅勇、刘君、赵征志、黄锦花、张维旭、田子健、唐小勇、王崇学、熊伟、朱晓东、胡聆、曹猛、许晴。本文件于2010年首次发布为GB/T20564.552010,本次为第一次修订。
GB/T20564.5—2022
GB/T20564《汽车用高强度冷连轧钢板及钢带》是全国钢标准化技术委员会钢板钢带分技术委员会(以下简称“委员会\)负责制修订的汽车用钢板及钢带标准之一。GB/T20564旨在规范汽车用高强度冷连轧钢板及钢带的分类和牌号表示方法、订货内容、尺寸、外形、重量、技术要求、试验方法、检验规则、包装、标志及质量证明书等、GB/T20564由十二个部分构成。
第1部分:烘烤硬化钢。目的在于确定厚度为0.50mm~3.00mm,主要用于制作汽车外板、内板和部分结构件的冷连轧烘烤硬化高强度钢板及钢带的技术要求。第2部分:双相钢。目的在于确定厚度为0.50mm~3.00mm,主要用于制作汽车结构件、加强件和部分内外板的冷轧双相高强度钢板及钢带的技术要求。第3部分:高强度无间隙原子钢。目的在于确定厚度为0.50mm3.00mm,主要用于制作汽车外板、内板和部分结构件的冷轧高强度无间隙原子钢板及钢带的技术要求第4部分:低合金高强度钢。目的在于确定厚度不大于3.0mm,主要用于制作汽车结构件和加强件的冷连轧低合金高强度钢板及钢带的技术要求。第5部分:各向同性钢。
目的在于确定厚度不大于2.5mm,主要用于制作汽车外覆盖件的冷连轧各向同性高强度钢板及钢带的技术要求。第6部分:相变诱导塑性钢。目的在于确定厚度为0.50mm~2.5mm,主要用于制作汽车结构件和加强件的冷连轧相变诱导塑性高强度钢板及钢带的技术要求。第7部分:马氏体钢。目的在于确定厚度为0.50mm~2.1mm,主要用于制作汽车结构件、加强件和防撞件的冷连轧马氏体高强度钢板及钢带的技术要求。第8部分:复相钢。目的在于确定厚度为0.60mm~2.50mm,主要用于制作汽车结构件、加强件以及部分内外板的冷轧复相高强度钢板及钢带的技术要求。第9部分:率火配分钢。目的在于确定厚度为0.8mm~2.5mm,主要用于制作汽车结构件和加强件的冷轧率火配分高强度钢板及钢带的技术要求。第10部分:李晶诱导塑性钢。目的在于确定厚度为0.50mm~3.00mm,主要用于制作汽车复杂形状结构件和加强件的冷轧李晶诱导塑性高强度钢板及钢带的技术要求第11部分:碳锰钢。目的在于确定厚度为0.50mm3.00mm,主要用于制作汽车结构件用的冷轧碳锰高强度钢板及钢带的技术要求。第12部分:增强成形性双相钢。目的在于确定厚度为0.50mm~3.00mm,主要用于制作成形复杂的汽车结构件和加强件用的冷轧增强成形性双相高强度钢板及钢带的技术要求。1范围
汽车用高强度冷连轧钢板及钢带第5部分:各向同性钢
GB/T20564.5—2022
本文件规定了冷连轧各向同性高强度钢板及钢带的分类和牌号表示方法、订货内容、尺寸、外形、重量、技术要求、试验方法、检验规则、包装、标志和质量证明书等本文件适用于厚度不大于2.5mm、主要用于制作汽车外覆盖件的冷连轧各向同性高强度钢板及钢带(以下简称“钢板及钢带”)。2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中,注日期的引用文件,仅该日期对应的版本适用于本文件;不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 223.5
GB/T 223.9
GB/T 223.40
GB/T 223.59
GB/T 223.63
GB/T 223.64
GB/T223.76
GB/T 223.78
GB/T 223.84
GB/T 223.85
GB/T 223.86
GB/T 228.1
GB/T 247
GB/T 708
GB/T2523
GB/T 2975
GB/T4336
GB/T5027
GB/T5028
GB/T8170
GB/T 17505
GB/T 18253
GB/T 20066
GB/T 20123
GB/T 20125
酸溶硅和全硅含量的测定还原型硅钼酸盐分光光度法钢铁
钢铁及合金铝含量的测定铬天青S分光光度法钢铁及合金锯含量的测定
钢铁及合金磷含量的测定
钢铁及合金化学分析方法
氯磺酚S分光光度法
铋磷钼蓝分光光度法和锦磷钼蓝分光光度法高碘酸钠(钾)光度法测定锰量钢铁及合金锰含量的测定
钢铁及合金化学分析方法
钢铁及合金化学分析方法
钢铁及合金
钢铁及合金
钢铁及合金
火焰原子吸收光谱法
火焰原子吸收光谱法测定钒量
姜黄素直接光度法测定硼含量
钛含量的测定
硫含量的测定
二安潜比林甲烧分光光度法
感应炉燃烧后红外吸收法
总碳含量的测定
感应炉燃烧后红外吸收法
金属材料拉伸试验第1部分:室温试验方法钢板和钢带包装、标志及质量证明书的一般规定冷轧钢板和钢带的尺寸、外形、重量及允许偏差冷轧金属薄板(带)表面粗糙度和峰值数的测量方法钢及钢产品
力学性能试验取样位置及试样制备碳素钢和中低合金钢
多元素含量的测定火花放电原子发射光谱法(常规法)薄板和薄带
塑性应变比(r值)的测定
金属材料
金属材料
薄板和薄带拉伸应变硬化指数(n值)的测定数值修约规则与极限数值的表示和判定钢及钢产品交货一般技术要求
钢及钢产品检验文件的类型
钢和铁
化学成分测定用试样的取样和制样方法总碳硫含量的测定
高频感应炉燃烧后红外吸收法(常规方法)钢铁
低合金钢
多元素含量的测定
电感合等离子体原子发射光谱法GB/T20564.5—2022
GB/T 20126
术语和定义
非合金钢
低碳含量的测定
第2部分:感应炉(经预加热)内燃烧后红外吸收法GB/T5027界定的以及下列术语和定义适用于本文件3.1
各向同性钢
isotropic steel
对塑性应变比(π值)进行限定,具有各向同性性能和良好拉伸成形性能的钢。通常板平面内塑性应变比各向异性度很小。
分类和牌号表示方法
牌号表示方法
钢板及钢带的牌号由冷轧的英文“ColdRolled”的首字母“CR”、规定的最小屈服强度值、各向同性的英文\Isotropic”的前两位字母“IS”三个部分组成。示例:CR220IS.其中:
冷轧的英文\ColdRolled\的首字母;规定最小屈服强度值,单位为兆帕(MPa);各向同性的英文“Isotropc\的前两位字母。钢板及钢带按牌号与推荐用途见表1。表1
CR2201S
CR20IS
CR3001S
牌号与推荐用途
推荐用途
制作汽车覆盖件、结构件
钢板及钢带按表面质量级别分类见表2。表2
较高级表面
高级表面
超高级表面
钢板及钢带按表面结构分类见表3,表面质量级别分类
订货内容
表面结构
光亮表面
表3表面结构分类
按本文件订货的合同或订单应包括下列内容:a)
产品名称(钢板或钢带);
本文件编号;
牌号;
规格及尺寸、不平度精度;
表面质量级别;
表面结构;
边缘状态;
包装方式;
重量;
用途;
其他特殊要求。
GB/T20564.5—2022
如订货合同中未注明尺寸和不平度精度、表面质量级别、表面结构种类、边缘状态及包装等信息,则本文件产品按普通的尺寸和不平度精度、较高级表面、表面结构为麻面的切边钢板或钢带供货,并按供方提供的包装方式包装。
尺寸、外形、重量
钢板及钢带的尺寸、外形、重量及允许偏差应符合GB/T708的规定。7
技术要求
化学成分
钢的化学成分(熔炼分析)参考值见附录A。如需方对化学成分有要求,应在订货时协商。冶炼方法
钢板及钢带所用的钢采用氧气转炉或电炉冶炼,除非另有规定,冶炼方式由供方选择。交货状态
钢板及钢带以退火后平整状态交货。7.3.1
钢板及钢带通常涂油供货,所涂油膜应能用碱水溶液或通常的溶剂去除,在通常的包装、运输7.3.2
装卸及贮存条件下,供方保证自制造完成之日起6个月内,钢板及钢带表面不生锈。如需方要求不涂油供货,应在订货时协商。
GB/T20564.5—2022
注:对于需方要求的不涂油产品,可能产生锈蚀,同时在运输、装卸、储存和使用过程中,表面易产生轻微划伤。7.4
力学性能
供方保证自制造完成之日起6个月内,钢板及钢带的力学性能应符合表4的规定。注:由于时效的影响,钢板及钢带的力学性能会随着储存时间的延长而变差,如屈服强度和抗拉强度的上升,断后伸长率的下降,成形性能变差、出现拉伸应变痕等,建议用户尽早使用。表4
拉伸试验
CR220IS
CR20IS
CR300IS
下屈服强度(R1)
220~270
300~350
试样为GB/T228.
中的P
抗拉强度(R。)
300~400
320~420
340~440
力学性能
断后伸长率(Asmm)
不小于
不大于
试样(L。=80mm,b。=20mm),试样方向为横向。当屈服现象不明显时,可采用规定塑性延伸强度(R。.)代替。n。
不小于
当产品公称厚度大于0.50mm,但小于或等于0.70mm时,断后伸长率允许下降2%;当产品公称厚度不大于b
0.50mm时,断后伸长率允许下降4%规定值仅适用于厚度不小于0.50mm的产品。拉伸应变痕
室温储存条件下,对于表面质量要求为FC和FD的钢板及钢带,应保证在制造完成之日起的6个月内使用时不出现拉伸应变痕。7.6
表面质量
分层。
钢板及钢带表面不应有结疤、裂纹、夹杂等对使用有害的缺陷,钢板及钢带不应有目视可见钢板及钢带各表面质量级别的特征参见表5。对于钢带,由于没有机会切除带缺陷部分,因此允许带缺陷交货,但有缺陷部分应不超过每卷总长度的6%。
较高级的精整表面
高级的精整表面
超高级的精整表面
表面质量级别及特征
表面允许有少量不影响成型性及涂、镀附着力的缺欠,如轻微的划伤、压痕、麻点、辑印及氧化色等产品两面中较好的一面无肉眼可见的明显缺欠,另一面至少应符合FB的要求
产品两面中较好的一面不得有任何缺欠,即不能影响涂漆后的外观质量或电镀后的外观质量,另一面至少应符合FB的要求7.7
表面结构
GB/T20564.5—2022
钢板及钢带的表面结构应符合表6的规定。如需方对粗糙度有特殊要求,应在订货时协商。表6
表面结构
光亮表面
试验方法
表面结构
表面平均粗糙度(Ra)
钢的化学成分试验一般应按GB/T4336、GB/T20123、GB/T20125、GB/T20126或通用的化学分析方法进行,仲裁时按GB/T223.5、GB/T223.9、GB/T223.40、GB/T223.59、GB/T223.63、GB/T223.64,GB/T223.76,GB/T223.78,GB/T223.84,GB/T223.85和GB/T223.86的规定进行8.2
钢板及钢带的检验项目和试验方法应符合表7的规定。r值是在15%塑性应变时计算得到的,当最大力塑性延伸率小于15%时,按最大力塑性延伸率结8.3
束时的塑性应变值进行计算。n值是在10%~20%塑性应变范围内计算得到的,当最大力塑性延伸率小于20%时,计算的塑性应变范围为10%至最大力塑性延伸率结束。表7
检验规则
钢板及钢带的检验项目、取样数量、取样方法和试验方法检验项目
化学分析
拉伸试验
塑性应变比(r值)
拉伸应变硬化指数(n值)
表面粗度
尺寸、外形
表面质量
取样数量
个/炉
个/批
个/批
个/批
逐张/遥卷
钢板及钢带的检查和验收由供方检验部门进行。9.2
取样方法
GB/T200
GB/T 2975
试验方法
GB/T228.—202方法B
GB/T5027和8.3
GB/T5028和8.3
GB/T 2523
适宜的量具
钢板及钢带应按批验收,每个检验批应由同牌号、同规格、同加工状态的钢板或钢带组成。每批的重量应不大于30t,对于卷重大于30t的钢带,每卷作为一个检验批。9.3
钢板及钢带的取样数量和取样方法应符合表7的规定。钢板及钢带的复验与判定规则应符合GB/T17505的规定。化学成分和力学性能的检测结果按修约值比较法进行修约,修约规则按GB/T8170的规定。5
GB/T20564.5—2022
包装、标志及质量证明书
钢板及钢带的包装、标志及质量证明书应符合GB/T247的规定,质量证明书(检验文件)的类型应符合GB/T182532018中规定。当未指定检验文件类型时按GB/T182532018类型3.1。如需方对包装有特殊要求,可在订货时协商11
国内外牌号近似对照
本文件牌号与国外标准牌号的近似对照见附录B。附
(资料性)
钢板及钢带的化学成分(熔炼分析)参考值钢板及钢带的化学成分(熔炼分析)参考值见表A.1。表A.1
CR220IS
CR20IS
CR300IS
钢板及钢带的化学成分(熔炼分析)参考值化学成分(质量分数)(熔炼分析)/%s
可以添加V和B,也可用Nb或B代替T,但TNb
B≤0.22%
GB/T20564.5—2022
≥>0.0 5
GB/T20564.5—2022
(资料性)
国内外近似牌号对照
本文件牌号与国外标准近似牌号的对照参见表B.1。表B.1
GB/T 205 4.5—2022
CR220IS
CR20IS
CR300IS
国内外近似牌号对照表
028;200
HC2201wwW.bzxz.Net
HC2 01
HC3001
