QB/T 4212-2011 饮料机械 桶装水旋转式灌装封盖机
QB/T4212-2011
标准下载解压密码：www.bzxz.net

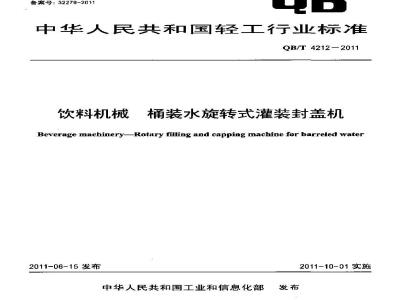

标准图片预览
标准内容
ICS67.260
分类号：X99
备案号：32279-2011
中华人民共和国轻工行业标准
QB/T4212—2011
饮料机械
桶装水旋转式灌装封盖机
Beverage machinery-Rotary filling and capping machine for barreled water2011-06-15 发布
中华人民共和国工业和信息化部2011-10-01实施
本标雅由中国轻工业联合会提出。前言
本标推由全国轻工机械标准化技术委员会制酒饮料机械分技术委员会归口。本标准由广州达意隆包装机械股份有限公司负责起草。本标土要起草人：娣伟国、杨恢光、刘水华。QB/T4212—2011
1范围
饮料机械桶装水旋转式灌装封盖机QB/T4212—2011
本标准规定了桶装水转式灌装封盖机的产品分类、技术要求、试验方法、捡验规则及标志，包装、运输、贮存。
本标准适用于矿泉水、纯净水，矿化水、天然净水等（以下简称“饮料”），以1证～20聚碳酸酷（PC）桶为包装容器、以800桶/h～4000桶/h的生心能力进行灌装封盖的桶装水旋转式灌装封盖机（以下简称“产品”）。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注期的引用文件，仅注日期的版本适用于本文件。凡尼是不注日期的引用文件，其最新版本（包括所有的改单）适用于本文件。GB 2893安全色（IS0 3864-1:2002，MOD)GB2894安全标志及其使用导则
GB/T3768一1996声学声压法测定噪声源声功率级反射面上方采用包络测量表而的简易法(ISO 3746:1995,EQV)
GB5226.1一2008机械电气安全机械电气设备第1部分：通用技术条件（IEC60204-[:2005，DT)
包装机械分类与型号编制方法
GB/T 7311
GB/T 7932
气动系统通用技术条件（IS04414:1998，IDT）饮用天然矿泉水
GB 8537
GB/T9969工业产品使用说明书总则GB/T 13306标牌
GB/T 13384
机电产品包装逆用技术条件
GB/T 14253
GB 14881
GB 16798
轻工机械通用技术条件
食品企业通用卫生规范（CAC/RCP1）食品机械安全卫生
瓶（桶）装饮用纯净水卫生标准GB 17324
GB19298瓶（桶）装饮用水卫生标准JJF1070一2005定量包装商品净含量计量检验规则3产品分类
3.1按生*能力用容积为18.9L（五加仑）的桶生产时可分为：800桶/h、1200桶/h，2000拥/h、2800桶
3.2按摊装阀数量可分为：8头、12买、16头、20义-..3.3产品型号的编制方法应符合GB/T7311的规定。4技术要求
4.1工作条件
QB/T4212-2011：
包装容器要求科类致，应符合相天标准的规定。4.1.1
4.1.2灌装前的饮料应对应符合GBB537、GB17324或GB19298等相关标准的规定4.1.3产品使用的压缩空气L作压力：0.6MPa~0.8MPl。4.1.4电源应符合电压为380×（1士10%）V、额率为50×（1士1%）Hz的要求。4.1.5产品应有独立的灌装间，灌装间应符合GB14881的相关规定，应有空气正压系统，相对压差应大于4.9Pa。
4.2基本要求
4.2.1产品成符合本标准的规定，并按规定程序批推的图样和技术文件制造。4.2.2产品使用的原材料、标准件、电气元件及配套零、部件等外购物资应带有质量合格证或质量保证书，并经产品制造厂质量拉验部门检验合格后方可使川，4.2.3产品的加工、装配、外观质量应符合GB/T14253的有关要求。4.2.4凡与饮料接触的零、部件应表面清洁，逆角圆滑，无死角，不积垢，便于拆卸、清洗和消毒。4.2.5气、液、润滑输送系统工作正常，在工作压力下尤漏：4.2.6产品运转平稳，动作协调，无异常声音，控制元件、执行元件，联锁功能等动作灵敏可靠，各种信号显示准确无误。
4.2.7产品工作时无卡桶现象，应有无桶不灌装、无盖停机报警功能，以及无饮料停机报警功能。4.2.日产品应按使用说明+5或使用维修手册的要求进行使用。4.3安全卫生要求
4.3.1机械安全.卫生应符合GB16798的有关规定。4.3.2气动元件及其系统的安全性应符合（B/T7932的有关规定。4.3.3产品电气安全性能应符合GB5226.1-2008的有关规定。4.3.4产品外露的运动零、部件应有安个防护装置，工作中开启防护装置应有停机报警功能，且安全可靠。
4.3.5产品应有传动过载保护装置，工作过裁时应有停机报警边能，且安全可靠。4.3.6产品应有清晰醒月的操纵、润滑、安全或警告等各种标志，安全标芯应符合GB2893和GB2894的规定。
4.4使用性能要求
4.4.1产品应满足公称生产能力的要求。4.4.2灌装合格率应不小于99%。灌装合格品应符合下列规定：a）灌装允诈短缺堂应符合J3F1070一2005中表3的规定；b）灌装允许多余量应不大于标注净含量的4%。4.4.3封盖合格率应不小于99.5%。封盖合格品应符合下列规定：a）桶盖应无明显划痕和压痕；
b）倒置1h应无渗漏。
4.4.4成品饮料应符合GB8537、GR17324或GB19298等相关标准的要求。4.4.5产品在额定转速（公称生产能力）时的吨成品饮料耗电量应不大于0.15kW-h片。4.4.6产品空运转噪声（声压级）应不大于80dB（A）。4.5可靠性能指标
产品遵循安装技术要求，且按使用说明书或使用维修手册使用的条件下应达到：a）灌装阀使用寿命不小于2000h：b）首次大偿期不小于6000h:
c）使用寿命不小于25000h，
5试验方法
5.1电气安全性能试验
产品在空运转试验前，控GB5226.1一2008中第18章的有关舰定进行试验。5.2空运转试验
5.2.1试验条件
QB/T 4212—2011
产品装配究成后调至水平，使其处于能保证产码正常工作的止确位置，空运转应从低速逐渐调至高速，且在低速和中速各运转2min后调到额定转速（公称生产能力）再运转不小于1h后进行检测。5.2.2基本要求剩
对4.2.6应在公称牛产能力下试验，其他检验项月转速不限，5.2.3噪声检测
产品在公称生产能力的转速下，按GB3768一1996中规定的声级计测定产品的空运转噪声。测量表面选用各边与基准体对应平面的矩形平面六面体表面，传声器位置参照GB/T3768一1996附录C中图C5所示，测星距离1m（顶面不检测）。5.2.4防护与过载试验
产品在公称生产能力下进行试验，可人为制造满足交全防扩试验和十传动过载试验的条件，5. 3生产能力、灌装合格率、封盖合格率试验5. 3. 1 试验条件
产品在公称生产能力下，以自来水或饮料为介质进行灌装和封盖，工作正常后开始试验，试验时间不小于20mi。生产能力、灌装合格率、封盖合格率可同时进行检测。5.3.2生产能力的检测
按5.3.1的条件进行试验，统计成品样本数及所用的时间，按公式（1）计算生产能力。T
式中：
α—生产能力，单位为桶衔小时（桶/h）T
一成品样本数，单位为辅：
S——试验时间，单位为分钟（min）。5.3.3滥装合格率的检测
a）按4.4.2中a）、b）的要求制取允许短缺量和允许多余量各桶作为检验专用量桶：采用对比法即样本桶液位处丁两个检验专用量桶液位之问的为合格品（如有争议，采用称重法判定）。b）按5.3.1的条件进行试验，按5.3.3中a）的要求统计灌装样本数及合格品数，按公式（2）计算灌装合格率。
式中：
Hg灌装合格率，%
一灌装合格品数，单位为桶；
一灌装样本数，单位为桶。
5.3.4封盖合格率的检测
×100%
按5.3.1的条件进行试验，按4.4.3中a），b）的要求统计封盖样本数及封盖合格品数，按公式（3）计算封盖合格率，Www.bzxZ.net
QB/T4212—2011
武中：
ex100%
He —一封盖合格率，%;
Ta——封盖合格品数，单位为桶：Tz—一封盖样本数，单位为桶。5.4吨成品饮料耗电量的检测
（3）
产品在公称生产能力的状态下运行，用1级精度电度表连续测试时问不小于30min，记录测试时间内耗电革和成品样本数，按公式（4）计算吨成品饮料耗电量。1000W
式中：
吨成品饮料耗电量，单位为干瓦时每吨（kw-h/t)：试验时间内的耗电量，单位为干瓦时（kw-h)：成品样本数，单位为桶：
饮料标注净含量，单位为升每桶（L/桶）：V
-饮料密度，单位为干克每升（kg/L）。5.5成品饮料的检测
成品欲料按相关标推的要求进行检測。6检验规
6.1检验分类
产品检验分为出厂检验和型式检验。6.2出厂检验
6.2.1检验项目
按本标准的4.2.3~4.2.7、4.3.3~4.3.6,4.4.1~4.4.6要求及有关文件经制造质量检验部门逐台检验，检验合格后筹发合格证书方能出厂或入库。6.2. 2判定规则
出厂检验的项目全部合格，即为出厂检验合格。如有不合格项，允许反复惨整，修整后重复检验，复检超过3仍不合格，则判定该产品不合格。6. 3型式检验
6. 3. 1 检验条件
有下列情况之一时，应进行型式检验。白）生产定型鉴定时:
b）转厂生产时;
c）正式生产后，如结构，材料、工艺有较大改变，可能影响产品性能时：d）停产两年后，恢复生产时；
e）出厂检验结果与上次型式检验有较大差异时：f）国家质监督机构提出进行型式检验要求时。6.3.2检验项目
按本标准技术要求的全部项月逐条进行检验（4.5除外）6.3.3抽样
QB/T 4212—2011
型式检验的样本从出厂检验合格的产品中抽取，按下列规是简单随机抽取样不量a）批产量小于20台时，抽样1台;；b）批产量20台～50台时，抽样2台；c）批*量大于50台时，抽样3台。6.3.4判定规则
型式检验的项日全部合格，即为型式检验合格。如有不合格项，应重新抽检，仍不合格，则判定该型式检验不合格：但4.3.3产品电气安全性能试验或4.4.6噪检测不合格时，即判定该型式检验不合格，不充许复检。
7标志、包装、运输、购存
7.1标志
7.1.1每台产品都应在明显处同部位固定耐久性标牌，标牌应符合GB/T13306的有关规定。7.1.2产品标牌内穿应包括：
a）型号和名称;
b）制造！名称和厂址：
c）士要技术参数；
d）外形尺寸：
e）重量：
f）出』编号；
g）出『\口期。
7.2包装
7.2.1产品包装应符合GB/T13384的有关规定。1.2.2每台产品山厂时，应随机附带下列技术文件：a）合格证：
b）使用说明书或使用维修于册：c）电路图及电气控制系统图：
d）装箱清单
日）随机备件清单。
7.2.3使用说明书或使用维修手册的编写内穿和规则应符合GB/T9969的规定。7.3运输
产品无论是整机包装运输还是分件包装运输，都应符合下列规定a）陆路运输应符合陆路运输的要求，水路运输应符合水路运输的要求：b）卸应半稳，不应有剧烈的碰撞。7.4贮存
产品应存放在通风、千操、防雨、无腐蚀性气体的室内场地上，存放满6个月应开箱检查，必要时，应重新除锈、涂防锈油和包装。5
