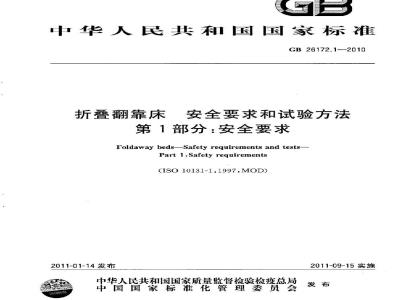

ICS 97.140
中华人民共和国国家标准
GB26172.1—2010
折叠翻靠床
安全要求和试验方法
第1部分：安全要求
Foldaway beds-Safety requirements and tests-Part 1:Safety requirements
(ISO10131-1.1997.MOD)
2011-01-14发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2011-09-15实施
GB26172.1—2010
规范性引用文件
3术语和定义
5安装说明
附录A（规范性附录）折叠翻靠床装配位置螺钉最小数量的计算附录B（资料性附录）折叠翻靠床试验程序图ikAoNiKAca
本部分的全部技术内容为强制性。言
《折叠翻靠床安全要求和试验方法分为以下两个部分GB26172.1—2010免费标准bzxz.net
GB26172.1—2010折叠翻靠床安全要求和试验方法第1部分：安全要求；GB/T26172.2一2010折叠翻靠床安全要求和试验方法第2部分：试验方法。本部分是《折翻靠床安全要求和试验方法的篇1部分。本部分修改采用ISO10131-1：1997《折登翻靠床安全要求和试验第1部分：安全要求》（英文
版）。本部分与ISO10131-1：1997相比主要技术变化如下：增加了木质材料、金属材料安全性要求（见4.1.1和4.1.2)。本部分还做了下列编辑性修改：用小数点符号“”代替小数点符号“，”页码变化；
用“本标准”代替“本国际标准”；用“本标准的本部分”代替“本国际标准的本部分”；删除国际标准中资料性概述要素（包括封面前言和引言）：为了便于第2部分试验方法的引用，增加了子条款的编号。本部分的附录A为规范性附录，附录B为资料性附录。本部分由中国轻工业联合会提出。本部分由全国家具标准化技术委员会（SAC/TC480)归口。本部分负责起草单位：杭州炬日家具工业有限公司、上海市质量监督检验技术研究院，参加起草单位：浙江林学院。
本部分主要起草人：李光耀、周关松、戴钟、刘志坤、刘曜国、罗菊芬、古鸣、许俊、胡孙跃。1范围
折叠翻靠床安全要求和试验方法第1部分：安全要求
GB 26172.1-2010
本标准的本部分规定了室内用折登翻靠床的安全和强度要求及其安装强度要求。本部分不适用于折登翻靠床的电子设备要求。本部分不适用于铺面折叠的床、可变换成椅子等座具的床或中小型沙发、野营床、医疗床。2规范性引用文件
下列文件中的条款通过本标准的本部分引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。GB/T26172.2--2010折叠翻靠床安全要求与试验方法第2部分：试验方法（ISO10131-2：1997,MOD
3术语和定义
下列术语和定义适用于本标准的本部分。3.1
折叠翻靠床foldawaybeds
使用时床铺面可至少沿一个水平轴转动的床。4要求
4.1材料
4.1.1木质材料
木材和木质材料应无腐朽和虫蛀。4.1.2金属材料
金属材料不应有锈蚀。
4.2结构
暴露在外的边部和突出的部件应倒圆、不应有毛刺、刃口，管子端口应封闭。4.3折叠配件
4.3.1不应有剪切点和挤压点，如果不可避免，应确保人体在无意识靠近这些剪切点和挤压点时不会发生危险。
4.3.2当按照GB/T26172.22010的5.4进行循环试验时，应保证折叠配件在试验进行100次和10000次循环后两次测定的启闭力差异不超过20%。4.4折叠部分与框架的安装
4.4.1折叠装置应紧固在建筑或其他结构的框架上，产品在使用期间不应松动。注：一般情况下，使用爆母和螺钉效果好于使用普通木螺钉的效果。4.4.2当按照GB/T26172.2—2010的54进行试验后，紧同件应无松动。4.5强度和耐久性
当按照GB/T26172.22010的5.5.1.5.5.2和5.6进行试验后，产品构件和连接建筑结构或其1
TTKAONIKAca-
GB26172.1—2010
他结构的安装部件应无松动及影响产品功能和安全性的任何损坏。4.6非故意闭合
当按照GB/T26172.2—2010的5.5.3进行试验时，可折叠的部件不应自动闭合，支撑装置抬离地面的距离不应超过5mm。
4.7非故意打开
4.7.1将可折叠部分从顶部边缘打开至150mm的范围内，应能自动闭合（见GB/T26172.2—2010的图6）。
4.7.2当按照GB/T26172.22010的5.5.4进行试验时，施加在指定加载点的作用力应大于250N（见GB/T26172.2—2010的图6）。4.7.3打开的作用力应不小于20N，或折叠翻靠床应配有一种正向的锁定装置，使产品稳固地保持在闭合位置，只能通过一种手动的安全装置（如钥匙、双动按钮）将其打开。锁定装置的操作力应不小于50N，当旋转部件时，作用力应施加于旋转轴切线方向且尽可能远离旋转轴的部件。4.7.4当按GB/T26172.2--2010的5.4进行试验时，将折叠翻靠床打开至70°时，打开力矩不应超过10N·m。当能满足以下条件时，将折叠翻靠床打开至70°位置，打开力矩不应超过60N·m，重力控制的折叠翻靠床的打开力矩不应超过120N·m\。打开：
a）打开长度为250mm时能够自动关闭：b）在打开过程中的负重不大于100N。闭合：
a）对于端部绕轴旋转的床，到自动闭合点的关闭长度应不大于350mⅡ；b）边部绕轴旋转的床，到自动闭合点的关闭长度应不大于300mm；打开所需的力矩应不大于60N·m（重力控制的折叠翻靠床打开所需的力矩不应大于120N：c）
tnp)。
4.8折叠翻靠床的安装
4.8.1随折叠翻靠床产品应提供安装配套用的紧固件（连接件）和安装说明。4.8.2紧固装置应设计得当，以确保由于地板下陷（例如地毯或软质地板）超过15mm时不会产生附加力对紧固装置造成影响，紧固装置应符合4.4的要求，也可以使用其他安全系数相当的安全装置。紧固装置内部不应有任何的松散。5.安装说明
每件产品都应提供两套安装说明，一套应牢固地系在控扣点附近易见的地方。这些说明至少应包含以下信息：
a）不正确安装可能引起危险性的警示；b）未获得操作许可，不得私自安装和调试；需要检查地板、墙和床的匹配性，以及拴扣等紧固装置能承受的力；c）
每个装配点的试验力（F)的数值：d)
提供部件列表和装配床所需的工具明细表，根据附录A计算出折叠翻靠床每个装配点所需要e)
的螺钉数目
f）允许使用床垫的最大质量和最小质量，折叠翻靠床配有特殊床垫或配有可调节的张紧装置的情况除外。
1）该数值是根据床的质量和打开时的速度或是根据折叠翻靠床打开时的力矩计算得出的。2
6标志
按照本部分要求生产的所有产品应具有以下内容的永久性标志。a）产品名称、注册的商品名称或制造商、批发商、零售商注册的商标；b)
本部分的标准编号，如GB26172.1—2010。KAoNiKAca
GB26172.1—2010
GB26172.1—2010
附录A
（规范性附录）
折叠翻靠床装配位置螺钉最小数量的计算A.1选择合适的螺钉安装位置以及材料厚度，以确保拉力均匀地分布在所有安装的螺钉上。两个相邻的螺钉之间的距离应至少为50mm。A.2在墙上每个装配点的螺钉使用的最小螺钉数量n的计算方程式，见式（A1)：n意
每个装配点位置的强度试验载荷，单位为牛顿(N)；·A.1)
一产品安装的建筑或其他结构的框架为每个螺钉提供的握钉力（抵抗钉子被拔出的能力），单F
位为牛顿(N)。不同的安装结构的握钉力大小不一样。其中F的计算见式(A.2)。
F=5F,+100
式中：
F—每个装配点位置的强度试验载荷（应不小于400N)，单位为牛顿(N)；F
折叠翻靠床打开和闭合的过程中作用在每个装配点上的最大水平力，单位为牛顿（N）。在折叠翻靠床的打开和闭合过程中每个拴扣点上所能承受的最大的力应由计算或测量得出。将拉力定为正值，将压力定为零。
1安装前的移动测试
测量在不同固定位置处抵
抗倾翻的力F
加载10000次后
（每分钾3次加载）
加载100次到10000
次间的变化量
AFy1≤20%
AFya≤20%
E≤10N·m
是→道过
附录B
（资料性附录）
折叠翻靠床试验程序图
测量Fy（试验前先加载100次）
打开所需的力
x≤250mm
是否自动关闭？
合+11
折叠翻靠床试验程序图
IKAONKAC
GB26172.1—2010
Fz=200N
（端部绕轴旅转的床）
F,=-1000N
（边部绕轴旋转的床）
是否自动关闭？
香—8
Fi≥20N
否不通过
GB26172.1—2010
E≤60N·m是-适过
否不通过
13加载垫
在每个加载点以1000N的力加
载10000次，每分钟最多加载24次在解锁力F的作用下
是否依然锁定？
F≥50N
是→12
否—不通过
刚度测试
50X160N加力与
释放交替进行
加力时间：15
释放时间：55
图B.1（续）
F≤100N
是—10
否—不通过
F-5F+100≥400N
Fp=Fb/N
F.是建筑结构为每个
爆钉提供的湿钉力
N：安装健筑物上的装配点个数
n：每个装配点所使用的螺丝个数GB26172.1-2010
打印日期：2011年5月3日F008
中华人民共和国
国家标准
折叠翻靠床安全要求和试验方法第1部分：安全要求
GB26172.1—2010
中国标准出版社出版发行
北京复兴门外三里河北街16号
邮政编码：100045
网址spc.net.cn
电话：6852394668517548
中国标准出版社案皇岛印刷厂印刷各地新华书店经销
开本880×12301/16印张0.75字数12千字2011年4月第一版2011年4月第一次印刷书号：155066·1-41922定价：16.00元由本社发行中心调换
如有印装差错
版权专有侵权必究
举报电话：(010)68533533
TKAONTKAca-
