GB 26537-2011 钢纤维混凝土检查井盖
GB26537-2011
标准下载解压密码:www.bzxz.net
标准内容

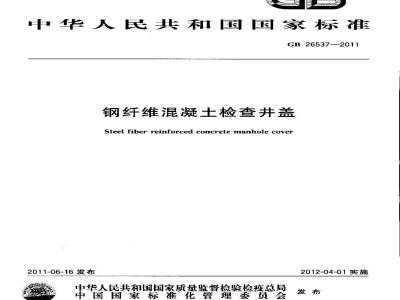

1CS 91. 100. 40
中华人民共和国国家标准
GB265372011
钢纤维混凝土检查井盖
Steel fiber reinforced concrete manhole cover2011-06-16发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2012-04-01实施
规范性引用文件
术语和定义
产品分类、等级和标记·
原材料及构造要求
技术要求
试验方法
8检验规则
9标志、产品合格证
10贮存和运输
GB 26537—2011
圆形、矩形钢纤维混凝上检查井盖承载能力的试验装置和试验方法附录A(规范性附录)
附录B(资料性附录)多块组合使用矩形钢纤维混凝土井盖(沟盖板)承载能力的试验装置和试验方法….
本标准 6. 1.2,6,3,6.5 为强制性的,其余为推荐性的。本标准附录 A 为规范性附录,附录 B为资料性附录。本标准由中国建筑材料联合会提出。本标推由全国水泥制品标推化技术委员会(SAC/TC197归口。GB26537--2011
本标负责起草单莅:苏州混凝土水泥制品研究院,饲容市科达技术开发有限公司。本标准参加起草单位:苏州市兴邦化学建材有限公司、苏州市广卫特种水泥制品有限公司,北京市市政工程研究院、无市鑫乐通讯器材有限公司、无市东鑫砼制品有限公司、江西东润实业有限公司、江苏信鹤通讯器材有限公司,潍坊正奇算业有限公司,南京恒坤凝土预制品有限公司武市百通井盖制造有限公司、余姚市盛泰建筑构件有限公司、浙江长兴昌林钢纤维混凝土制品厂、合肥市格林工程材料有限公司、湖北宜昌红业五龙水泥制品有限公司、苏州市神舟管道材料有限公司、苏州市胥江塑料厂、门市晟路建材有限公司、昆明顺弘水泥制管制品有限公司:本标准王要起草人:奚飞达、陈方、毛荣良、李多根、王贯明、谢文闲、王荣明、万哲明、傅金发、冯健鹅、孙晓亮、颜陆军、周根巨、王民昌、王国庆,陈良洪、陈荣坤、潘著萱、下翔春、王泽生、谢彪、荡关祚、任庆文。
1范围
钢纤维混凝土检查井盖
GB 26537--2011
本标准规定了钢纤维混凝土检查非盖的术语和定义、产品分类,等级和标记、原材料及构造要求、技术要求、试验方法、检验规则、标志、产品合格证、贮存和运输。本标准适用于机场停机坪、港口码头,城市道路、公路、机动车辆可能行驶或停放的地下设施检查井用的钢纤维混凝土检查井盖,也适用于绿化带等非机动车辆行驶或停放的通道,场地检查井用的钢纤维混凝土检查井盖。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件,其随后所有的修改单(不包括期误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本标准。GB175通用硅酸盐水泥
GB/T700碳素结构钢
GB/T1348球墨铸铁件
GB1499.2钢筋混凝土用锅第二部分热轧带肋钢筋GB8076混凝土外加剂
GB9439灰铸铁件
GB13788冷轧带肋钢筋
GB/T14684建设用砂
GB/T 14685建设用卵石、碎石
GB50204混凝土结构工程施工质量验收规范GB82普通混凝土长期性能和耐久性能试验方法JGJ63混凝土用水标准
JG/T3064钢纤维混凝土
3术语和定义
下列术语和定义适用于本标准。3.1
检查井manhole
在地下管线位置上每隔一定距离修建的竖并。主要供连接、检修、维护管线和安装设备。检查井包括井简、井座和非盏三部分。
井座frame for cover
固定于检查井井口的部分,用于安装并盖。可采用钢纤维混凝土制成,也可用铸铁或钢板制成。3.3
钢纤维混凝士检查井盖steel fiber reinforced manhole cover钢纤维混凝土检查井盖是配有钢筋骨架用钢纤维混凝土浇注成型的检查井盖。简称井盖,位于检查井井口顶部末固定部分,其功能是封闭检套非口,需要时能够开启。并盖与井座配合如图1所示。1
GB26537-—2011
嵌入深度inlaiddepth
并座支承面至井座顶面的高度。如图1中所示的h值。D
1—井盖:
2—钢箍:
3并座。
图1井盖与井座示意图
缝宽width of operture
井座与井盖之间的间隙总和,缝宽为aa2.
并盖搁置面宽
place width for cover
并盖搁置在支座上的部位,如图!中所示的B值。
support width for frame
井座支承面宽
支承井盖的井座平面,如图1中所示的C值3.8
检查井盖的净宽(又称公称宽度)O
如图中所示aa.值
nominal width of cove
并座孔口的最小尺寸,即井口尺寸,如图1中所示的D。值。3.9
并盖搁置高度coverdepthatplacedrart并盖在搁置面B部位的高度,如图1中所示的H。3.10
钢箍steel ringwwW.bzxz.Net
用钢板或铸钢制作,外包井盖四周,用于增强的材料。其垂直高度等于井盖搁置高度,锥度一般为1110,其外形为圆台形或棱台形,如图1所示。3.11
柔性和刚性接触
flexiblecontactand rigidcentact在井盖搁置面或井座支承面上设橡胶圈或其他柔性胶圈的称柔性接触:井盖直接搁置在井座支承面上的称刚性接触。
4产品分类、等级和标记
4.1分类
井盖按平面形状,可分为圆形、矩形二种。并盖按剖面形状,可分为底面为平面的板式井盖,底面加肋的带肋井盖和底面为平底锅形的平底锅形井盖。井盖按组合形式分为单块井盖和多块组合井盖(多门盖或沟盖板),如图2所示。
GB26537-2011
GB 26537—2011
4.2等级
按井盖承载能力分为A15、B125、C250,D400、E600和F900六级。其使用场所如下:A15级井盖,用于绿化带和机动车辆不能行驶和停放的区域B125级井盖,用于城市非机动车道、人行道、居民住宅小区内的道路和停车场。C250级并盖,用于城市一般道路、公路和停车场。D400级并盖,用于城市主路、国道、高速公路和高等级公路等区域。E600级井盖,用于港口、码头和货运站等特种区域。F900级井盖,用于机场停机坪,跑道两侧或特种国防工程,4.3标记
4.3.1产品标记
非盖按承裁等级、井盖外径(或边长)、标准编号的顺序进行标记。4.3.2标记示例
D400级井盖,圆形外径770mm的井盖,其标记为:D400—$770GB26537—2011D400级井盖,矩形边长600mm×600mm的井盖,其标记为:D400—600×600GB26537—20115原材料及构造要求
5.1原材料
5.1.1水泥应符合GB175的规定。5.1.2钢筋宜采用冷轧带肋钢筋和热轧带助钢筋,其质量应符合GB13788和GB1499.2的规定。5.1.3钢箍宜采用Q235板材,其质量应符合GB/T700的规定。如用铸件制作时,宜采用QT400或HT200材料,其材质应符合GB/T1348和GB9439的规定。5.1.4粗骨料宜采用5mm~16nm连续级配碎石,含泥量小于1%,其他性能应符合GB/T14685的规定。
5.1.5细骨料宜采用1.8mm~2.2mm中粗砂,含泥量小于2%,其他性能应符合GB/T14684的规定。
5.1.6外加剂应符合GB8076的规定。5.1.7拌合用水应符合JGJ63的规定。5.2构造要求
5.2.1钢筋断料长度的尺寸允许偏差为0mm~2mm,其表面不得有油污。5.2.2钢箍外径(或边长)允许偏差为士2mm高度允许偏差为0mm2mm5.2.3钢筋骨架的钢筋间距的允许偏差为士5mm。5.2.4焊缝要求:钢箍的焊缝、钢筋焊点、钢箍与钢筋骨架的焊接质量应符合GB50204的规定,5.2.5混凝土保护层厚度不得小于12mm。6技术要求
6.1外观质量
6.1.1井盖表面应光洁、平整、无裂缝,防滑花纹、图案和标记应清晰。6.1.2井盖表面应有防滑花纹或图案,防滑花纹或图案的凹槽深度要求为:A15、B125和C250级井盖≥2mm;D400.E600和F900级井盖≥3mm。凹槽部分面积与整个井盖面积之比应不小于10%。6.2尺寸偏差
6.2.1单块井盖几何尺寸及允许偏差见表1.4
井口尺寸()
标准值
表1单块并盖几何尺寸及充许偏差井盖外径或边长(D或L)
标准规定值
允许偏差
井盖搁置高度(H)
标推规定值
往1:根据供需双方的协议,也可生产其他规格尺寸的并盖。30
充许偏差
往21如采用铸铁及钢支座,则井盖摘量面宽(B),可以根据支座支承面宽而设定。GB 265372011
单位为离米
并盖搁置面宽(B)
标准规定值
充许偏差
6.2.2单块并盖与并座间的链宽a=(a1十α2)≤6mm;多块并盖组合使用时,井盖间缝平均宽应不大于3mm。
6.3钢纤维混凝土抗压强度
井盖用钢纤维混凝土应按JG/T3061的规定配制和成型。对F900级和E600级井盖其立方体抗压强度应不低于C80,对D100级和C250级井盖其立方体抗压强度应不低于C50,B125级和A15级非GB26537—2011
盖其立方体抗压强度应不低于C40。钢纤维混凝土抗压强度每星期应检测一次。6.4钢箍
F900、E600、D400、C250和B125级井盖应设置钢箍,钢箍的厚度不应小于表2中的规定值,且钢箍应作有效防锈处理。A15级并盖可不设钢箍,但应设置10mm的内钢筋箍表2钢箍最小厚度
E600、F900
最小厚度
单位为旁米
注;C250、D400级钢箍内侧设钢筋箍的,则钢箍厚度不受此表厚度限制,但钢箍率度不应小于3mm,6.5承载能力
钢纤维混凝土检查并盖的承载能力应符合表3的规定。表3钢纤雄混凝土检盔并盖的承载能力检查井盖等级
裂經荷载
注:裂缝荷载系指对并益加戴时表面裂缝宽度达0.2mm时的试验荷载值,6.6抗冻性能
在严寒地区使用的井盖应进行抗冻性试验,并应符合有关规范的规定。7
试验方法
试验用仪器设备和量具见表4。
表4检验用仪器设备和量具
锅卷尺
钢直尺
直角尺
JC-10读数显微镜
承载能力试验装置用激力仪
外观检验
世程范围
0mm~300mm
0mm~150mm
0 mm-8 mm
0k~1000kN
0. 0l mm--5 mm
精确度
单位为千牛
破坏荷裁
≥125
≥250
≥400
最小分度值
用国测检查井盖的表面有无破损和裂纹,是否光洁、平整,防滑花纹、图案和标记是否清晰。6
7.3尺寸测量
7.3.1外径D
GB 265372011
在并盖同一平面上测量通过圆心且互相垂直的二个外径值,取平均值,精确到1mm。7.3.2边长L
用钢卷尺测量方形井盖的每个边长,取平均值,精确到1mm。7.3.3并盖搁置高度H
在并盖周边约四等分处,测量四个搁置高度值,取平均值,精确至1mm。7.3.4并盖搁置宽度B
目测井盖接触面宽度范围内是否均勾、平整,用钢直尺在宽度最大和最小处测量两个搁置面宽度值,取平均值,精确至1mm。
7.3.5钢箍厚度
在井钢箍周边约四等分处,测量四个钢箍厚度值,取平均值,精确至1mm上述测量值的平均值为测量结果。7.4钢纤维混凝土抗压强度试验方法钢纤维混资土抗重强度试验方法应按JG/T3064的规定进行。7.5承载能力试验
7.5.1单个使用的井盖按附录A进行试验7.5.2多块组合使用的矩形井盖(沟盖板)可选取一块进行承载能力检验:者两块以上相关联的沟盖板,可取两块相关联沟盖板组合后,同时进行承载能力试验,按附录B进行试验。7.6抗冻性试验
按GB82有关规定进行
8检验规则
8.1检验分类
检验分为出厂检验和型式检验
8.2出厂检验
产品出厂前应进行出厂检验。
8.2.1检验项目
包括钢纤维混凝土航压强度外观质量,尺寸偏差和裂缝荷载检验。8.2.2批量和抽样
8.2.2.1外观质量尺寸偏差
以同种类、同等级生产的500只(套)井盖(或500套井盖)为一批,但在三个月内生产不足500只(套)井盖时仍作为一批,随机抽取10只(套)井盖进行外观质量与尺寸偏差检验。8.2.2.2裂缝荷载
在外观质量和尺寸偏差检验合格的井盖中,随机抽取2只(套)井盖进行裂缝荷载检验。8.2.2.3钢纤维混凝土抗压强度
钢纤维混凝土抗压强度批量和抽样按JG/T3064的有关规定执行。8.2.3判定规则
8.2.3.1外观质量与尺寸偏差
若所抽10只(套)并盖样品中,不符合6.1、6.2要求的样品不超过2只(套),则判该批井盖外观质量和尺寸偏差为合格;否则,判该批井盖外观质量和尺寸偏差为不合格8.2.3.2裂缝荷载检验
若所抽2只(套)井盖的裂缝荷载检验结果全部符合6.5规定时,则判该批井盖裂缝荷载合格;若7
GB 26537-—2011
2只(套)井盖均不符合6.5规定时,则判该批并盖裂缝荷载不合格。若有1只(套)不符合6.5规定时,应在原抽取的10只(套)中再抽取2只(套)井盖进行复检,复检结果均符合6.5规定时,则判该批井盖裂缝荷载合格:若仍有1只(套)井盖不符合6.5规定时,则判该批井靠裂缝荷载不合格。8.2.3.3钢纤维混凝土抗压强度
钢纤维混凝士抗压强度符合6.3要求的则判该批并盖钢纤维混凝土抗压强度为合格:若不符合6.3要求的则判该批并盖钢纤维混凝十抗压强度为不合格。8.2.3.4总判定
当井盖外观质量、尺寸偏差、钢纤维混土抗压强度和裂缝荷裁全部合格时,则判该批井盖合格。若井盖尺寸偏差、钢纤维混凝土抗压强度和裂缝荷载有一项不合格时,则判该批井盖为不合格。若只有外观质量不合格时,则允许修补,并对该批并盖逐个检查,合格者则判为合格产品。8,3型式检验
8.3.1检验条件
有下列情况之一时,应进行型式检验。a)正常生产一年时:
b)当产品结构、原材料、生产工艺有较大改变时;c)停产半年以上恢复生产时,
d)出厂检验结果与上一次型式检验有较大差别时。8.3.2检验项目
包括第6章技术要求的全部内容。8.3.3批量和抽样
8.3.3.1外观质量、尺寸偏差
在不少于100只(套)同种类、同等级的井盖中,随机抽取10只(套)井盖进行外观质盘和尺寸偏差检验。
8.3.3.2承载能力捡验
在外观质最和尺寸偏差检验合格的并盖中,随机抽取2只(套)并盖进行承载能力检验。8.3.3.3钢纤维混凝土抗压强度
钢纤维混凝士抗压强度批量和抽样按JG/T3064的有关规定执行。8.3.3.4钢箍
在2只(套)井盖进行承载能力检验破坏后进行钢箍厚度检验:8.3.4判定规则
8.3.4.1外观质量与尺寸偏差
若所抽10只(套)并盖样品中,不符合6.1、6.2要求的样品不超过2只(套),则判该批并盖外观质量和尺寸偏差为合格;否则,判该批并盖外观质量和尺寸偏差为不合格。8.3.4.2承截能力
若所抽2只(套)井盖的承载能力检验结果全部符合6.5规定时,则判该批并盖承载能力合格,若2只(套)并盖均不符合6.5规定时则判该批并盖承载能力不合格。若有1只(套)不符合6.5规定时:应在原抽取的10只(套)中再抽取2只(套)井盖进行复检,复检结果均符合6.5规定时,则判该批并盖承载能力合格;若仍有1只(套)井盖不符合6.5规定时,则判该批并盖承载能力不合格。8.3.4.3钢纤维混凝土抗压强度
钢纤维混凝土抗压强度符合6.3要求的则判该批井盖钢纤维混凝土抗压强度为合格:不符合标准6.3条要求的则判该批升盖纤维混凝士抗压强度为不合格。8.3.4.4钢箍
若所抽2只(套)井盖钢箍厚度检验结果全部符合6.4规定时,则判该批井盖钢箍厚度为合格;若8
GB26537—2011
2只(套)井盖均不符合标准6.4规定时,则判该批并盖钢箍厚度为不合格。若有1只(套)不符合标准6.4规定时,应在原抽取的10只(套)中再抽取2只(套)井盖进行复检,复检结果均符合标准6.4规定时,则判该批井盖钢箍厚度为合格,若仍有1只(套)井盖不符合6.5规定时,则判该批井盖钢箍厚度为不合格。
8.3.5总判定
当井盖外观质量、尺寸偏差、钢箍厚度、钢纤维混凝土抗压强度和承载能力均为合格时,则判该批井盖合格。当井盖尺寸偏差、钢箍厚度、钢纤维混凝土抗压强度和承载能力中有一项不合格时,则判该批并盖为不合格。
9标志、产品合格证
9.1标志
9.1.1并盖表面的永久性标志内容a)井盖的专用符号标志“污”“雨”“电力”等;b)制造厂名称或商标;
c)井盖等级“F900”“E600”“D400”“C250”“B125\和“A15”盖底面内容
9.1.2井盖
生产年
9.2产品合格证
产品合格证应包括下列内容:
品合格证编号产品分类、等级标名、出厂自期:
钢纤维混凝土抗压强度值
产品承载能力试验
立结果,
检验人员签章(可用检查员代号代表),e
10购存和运输
10.1购存
并盖应按产品分类和不同等级分别堆放10.2运输
在产品装卸及搬运过程中严禁抛挪
