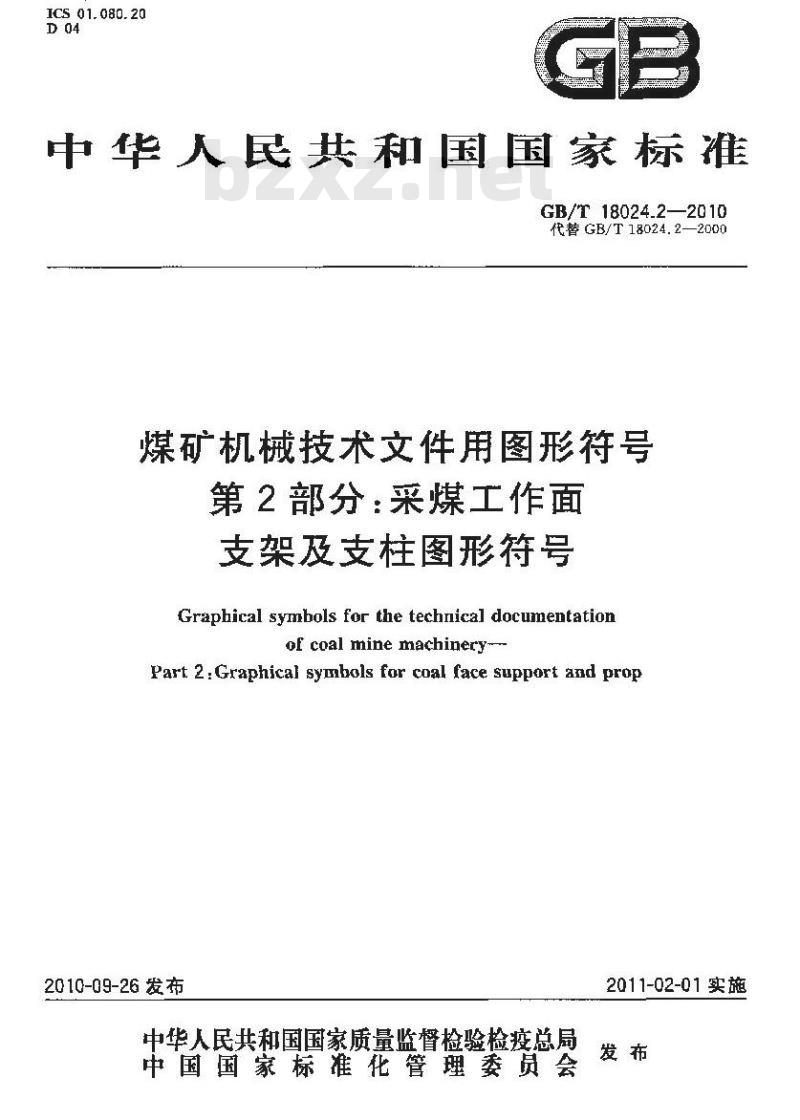

ICS 01. 080.20

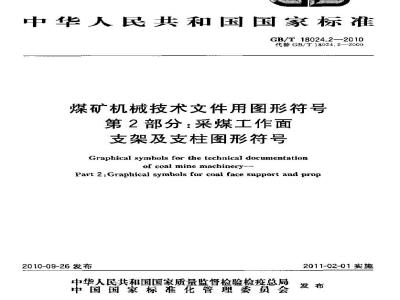

中华人民共和国国家标准
GB/T18024.2—2010
代替GB/T18024.2—2000
煤矿机械技术文件用图形符号
第2部分：采煤工作面
支架及支柱图形符号
Graphical symbols for the technical documentationof coal mine machinery
Part 2:Graphical symbols for coal face support and prop2010-09-26发布
中华人民共和国国家质量监督检验检疫总局中国国家标准花管理委员会
2011-02-01实施

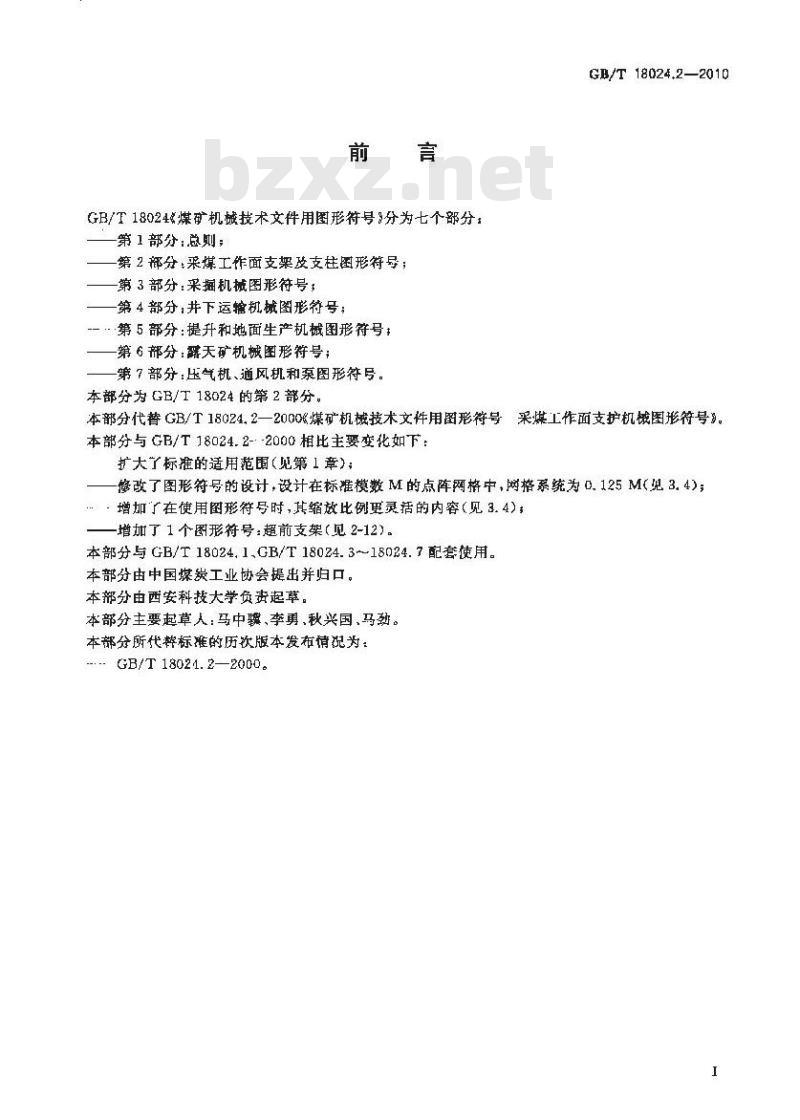

GB/T18024&煤矿机械技术文件用图形符号\分为七个部分：第 1部分:总划;
第2分：采煤工作面支架改支柱函形符导；第3部分：采掘机械图形符号，
第4部分，井下运输机械图形符号；--·第5部分：提升和地面生产机械图形符号第6郝分：露天矿机械图形符号；一第7部分：压气机、通风机和泵图形符号。本部分为GB/T18024的第2部分。GB/T 18024.2—2010
本部分代替GB/T18024.2一2000煤矿机械技术文件用图形符号采煤工作面支护机械图形符号》。本部分与GB/T18024.2-:-2000相比主要变化如下：扩大了标推的适用范围（见第1章-修改了图形符号的设计,设计在标准模数M的点阵网格中,网格系统为 0.125 M(见 3.4);…：增加了在使用函形符号时，其缩放比例更灵括的内容（见3.4)；一增加了1个图形符号：超前支架（见2-12）。本部分与GB/T 18024.1,GB/T 18024.3~18024.7配套使用。本部分由中国煤炭工业协会提出并归口。本帮分由西安科技大学负书起草：本部分主要起草人：马中骥、李勇，秋兴国，马劲。本部签所代馨标雅的历软版本发布情税为：-... GB/T 18024.2—2000。

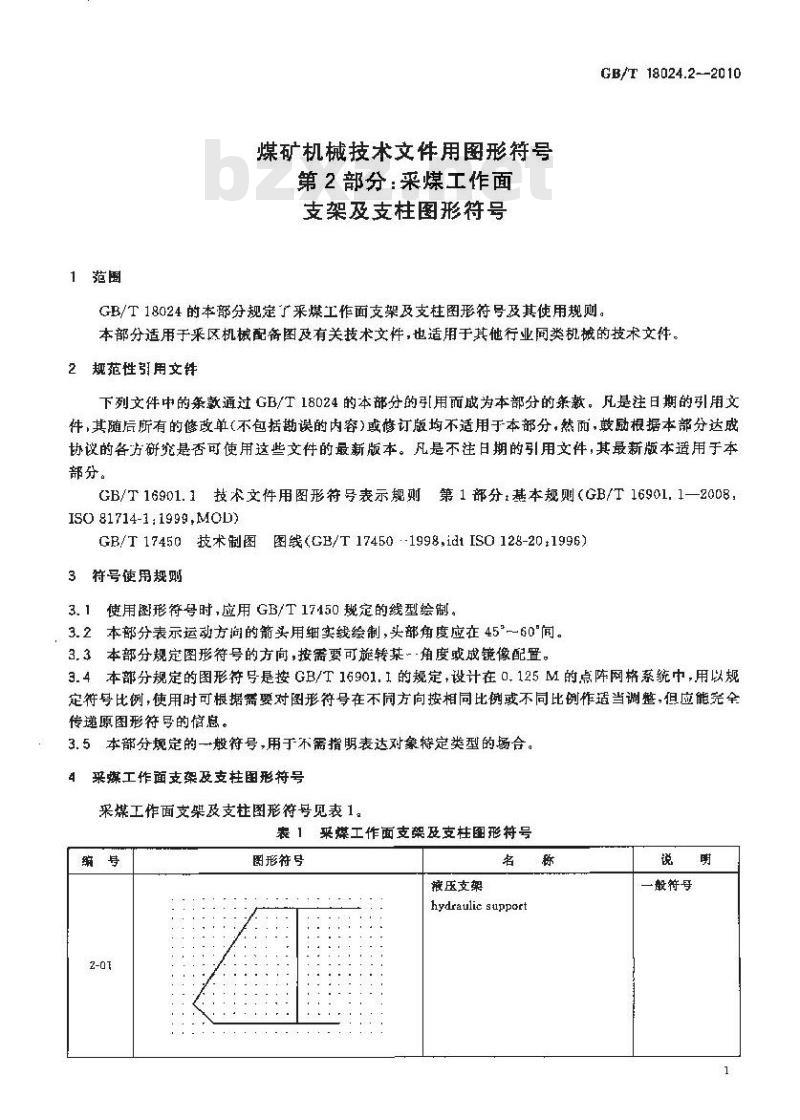

1范围
媒矿机械技术文件用图形符号
第2部分：采煤工作面
支架及支柱图形符号
GB/T18024.2--2010
GB/T18024的本部分规定了采煤工作面支架及支柱图形符号及其使用规则。本部分适用于采区机械配备图及有关技术文件，也适用于其他行业同类机械的技术文件。2规范性引用文纤
下列文件中的条款通过GB/T18024的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
GB/T16901.1技术文件用图形符号表示规则第1部分基本规则（GB/T16901.1—2008IS0 81714-1:1999,MOD)
GB/T 17450技术制图图线(GB/T 17450-1998,id1IS0 128-20:1996)3符号使用规则
3.1使用图形符号时，应用GB/T17450规定的线型绘制。3.2本部分表示运动方向的筋买用细实线绘制，头部角度应在45--60间。3.3本部分规定图形符号的方向，按需要可旋转某·角度或成镜像配置。3.4本部分规定的图形符号是按GB/T16901.1的规定，设计在0.125M的点阵网格系统中，用以规定符号比例，使用时可根据需要对图形符号在不同方向按相同比例或不同比例作适当调整，但应能完全传递原图形符号的信息。
3.5本部分规定的一般符号，用于不需指明表达对象特定类型的场合。采煤工作面支架及支柱图形符号采煤工作面支架及支柱图形符号见表1。表1采煤工作面支架及支柱图形符号缩号
图形符号
搬压支架
hydraulic support
一般符号
GB/T 18024.2—2010
图形符号

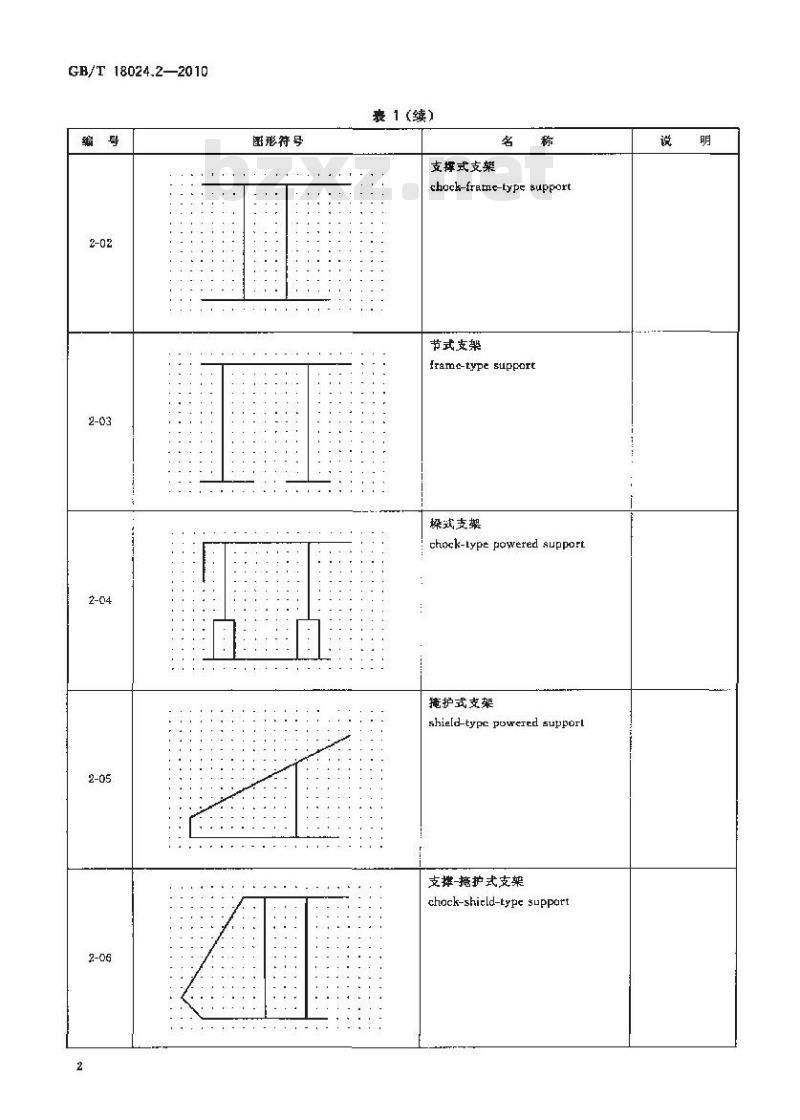

轰1(续）
支撑式支架
chock-frame-type support
节式支架
framc-type support
梁支架
chock-lype powered support
掩护式支架
shield-typc powered supporl
支撑-揽护式支架
chock-shield-type suppart
图形号
表1(续)
大倾角支架
steeply pitching support
充填支架
fillingupport
放顶煤支架
caving mining aupport
销网支架
meshy support
端头支架
face-end gupport
GB/T 18024.2—2010
一般符号bzxZ.net
GB/T 18024.2—2010
图形符号
表1（续）
超前支架
adyanee shield support
气囊支架
air-bag gupport
滑移顶乐支架
slipping har composite aupport校接顶梁
hinged girder
展帮式行走支架
caterpillear walksing support说
图形符号
表1 （续）
单体支柱
individualprop
切顶支
breakingprop
升杜器
prop riser
GB/T 18024.2—2010
一般符号
