EJ/T 625-2004 核电厂备用电源用柴油发电机组准则
EJ/T625-2004
标准下载解压密码：www.bzxz.net
标准图片预览
标准内容

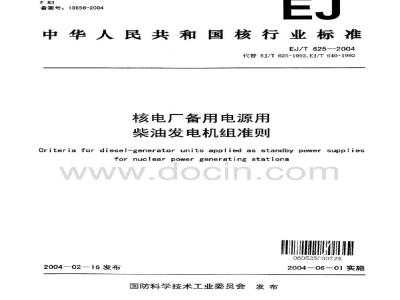

ICS27.120.20:29.160.40
备案号：13656-2004
中华人民共和国核行业标准
EJ/T625-2004
代替EJ/T625-1992.EJ/T640-1992核电厂备用电源用
柴油发电机组准则
Criteria for diesel-generator units applied as standby power suppliesfor nuclearpowergenerating stationsaocin.com
060525C00725
2004—02—16发布
国防科学技术工业委员会发布
2004-06—01实施
规范性引用文件
术语和定义
本标准所涉及的柴油发电机组的范围，4
柴油发电机组包含的物项.
现场试验的内容
4.3本标准不包括的物项
5主要设计准则
额定功率
相互作用
设计和使用应考的问题，
5.5设计特性
6出厂试验
6.1总则
6.2试验
了鉴定要求
初次型式试验
抗震鉴定要求
中间监测
修改！
现场试验
试验项目
现场验收试验
预运行试验
定期试验
试验具体要求
附录A（资料性附录）
附录B（资料性附录)
附录C(资料性附录）
附录D（资料性附录）
参考文献．
对一台柴油发电机组建立负载分布图的方法老化和老化设备试验的实例
推荐的柴油发电机组的监测和跟踪参数柴油发电机组可靠性大纲的要点........
EJ/T625-2004
EJ/T625—2004
本标准是对EJ/T625一1992《核电厂备用电源用柴油发电机组准则》（以下简称原标准）的修订。本标准修改采用美国标准IEEEStd387-1995《核电厂备用电源用柴油发电机组准则》（IEEEStandardfor Dicsel-GeneratorUnits Applied as Standby Power Supplies for Nuclear Power Generating),技术内容等同，编写格式和规则符合GJB6000一2001《标准编写规定》。本标准从实施之日起，同时代替EJ/T625一1992《核电厂备用电源用柴油发电机组准则》和EJ/T6401992《核电厂备用电源柴油发电机组定期试验》与原标准（等效采用IEEEStd387一1984《核电厂备用电源用柴油发电机组准则》）相比，此次修订主要包括：
a）增加了“可接受的”、“柴油机平衡温度”和“允余设备或系统”三条术语：b）第4章增加了“现场试验的内容”；c）对表1的内容进行了补充；
d）增加了第8章，其内容为原标准第6章“现场试验”的相关内容并补充了“定期试验”的相关内容，
e）增加了附录C、附录D和参考文献：f）文字修改。
本标准是对GB/T12788一2000《核电厂安全级电力系统准则》（eqvIEEEStd308一1991）的补充，具体来说，是对该标准5.2.4“备用电源”有关柴油发电机组要求的补充。本标准的附录A、附录B、附录C和附录D都是资料性附录。本标准由中国核工业集团公司提出。本标准由核工业标准化研究所归口。本标准起草单位：核工业标准化研究所。本标准主要起草人：魏杰、张京长。本标准所代替标准的历次版本发布情况：EJ/T625一1992于1992年首次发布：-EJ/T640-1992于1992年首次发布。I
1范围
核电厂备用电源用柴油发电机组准则EJ/T625—2004
本标准规定了核电厂安全级备用电源用柴油发电机组的主要设计准则、试验和鉴定要求。本标准适用于核电厂安全级备用电源用柴油发电机组。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包含勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T755电机基本技术要求
GB/T12727核电厂安全系统电气物项质量鉴定GB/T12788核电厂安全级电力系统准则GB/T13286核电厂安全级电气设备和电路独立性准则核电厂安全系统电气设备抗震鉴定GB/T13625
GB/T15473核电厂安全级静止式充电装置的质量鉴定EJ/T705核电厂安全级电缆及现场电缆连接的检验3术语和定义
下列术语和定义适用于本标准。3.1
可接受的
acceptable
经核电厂安全分析证明是适宜的。3.2晨
设计基准事件design basis eventsocin.com
为确定系统和构筑物的性能要求，在设计中所采用的假想事件。3.3
设计负载design load
在停堆期间和停堆以后，为使专设安全设施和其他需要投入的系统能够启动和正常运行，要求柴油发电机组供给具有最大功率需求特性的电负载（kW和kvar）的总和。3.4
柴油发电机组diesel-generatorunit由柴油机、与柴油机连接的发电机及与其相关的机械、电气辅助系统、控制和保护系统、监测系统所组成的一个独立的备用电源。3.5
柴油机平衡温度engineequilibriumtemperature缸套水温和润滑油温保持在柴油机生产厂家给出的正常工作温度土5.5℃范围内。3.6
负载分布图loadprofile
按规定的时序施加负载（kW与kvar）的人小和持续时间，包括各个负载的瞬态和稳态特性。3.7
EJ/T625—2004
满足本标准鉴定要求的柴油发电机组。3.8
穴余设备或系统redundant equipmentor system一个设备或系统重复另一个设备或系统的必需功能，因此其中任一设备或系统都能执行所要求的功能而不论另一个设备或系统是在工作状态还是故障状态。3.9
工作环境Serviceenvironment
在正常运行、事故和事故后运行期间，柴油机厂房内的柴油发电机组工作在设计负载时其周围各种外界条件的集合。
（柴油发电机组的）持续额定功率continuousrating（ofdiesel-generatorunit）柴油发电机组在工作环境中每年运行8760h（包括计划中的停机维修）条件下输出电功率的能力。3.11
（柴油发电机组的）短时额定功率short-timerating（ofdiesel-generatorunit）处于工作环境中的柴油发电机组在任何24h周期内运行2h、不超过制造厂的设计限值且不减少持续额定功率规定的维修间隔条件下输出电功率的能力。3.12
备用电源standbypowersupply
当优先电源不可用时，用于供应电力的电源。3.13
启动柴油机信号start-dieselsignal输入到柴油发电机组启动逻辑单元触发柴油发电机组启动程序的信号。3.14
监测surveillance
确定系统或子系统状态或工况的行为。4本标准所涉及的柴油发电机组的范围ocn.com
图1表示了本标准所涉及的柴油发电机组的范围。4.1柴油发电机组包含的物项
本标准所包含的柴油发电机组物项如下：a）柴油发动机，包括：
1）轮（如采用）：
2）柴油机进气系统，起始于柴油机进气管接管处，包括任何外部的进气过滤器和（或）消音器：
启动系统：
启动能源系统：
燃油系统，包括日用燃油箱以及日用燃油箱与柴油机之间的滤清器和粗滤器；5）
润滑油系统：
冷却系统，起始于冷却介质进入柴油发电机组的入口处：7）
8）排气系统，包括排气消音器，但不包括从柴油机排气管接口到消音器入口之间的管道和消音器以后的排气系统；
调速系统。wwW.bzxz.Net
安全级交流配电系统
发动机输出端子
励磁和电压
调节系统
工作环境
图例：
远程保护系统
直流电源
润滑油系统
发电机
启动能源
柴油发电机柴油发电机
组机座
组罩壳
远程控制和
监督系统
就地控制，保护
和监督系统
紫油机
柴油机进气
冷却空血
通风系统
电路（控制、辅助电力等：主电力）供气
T系统
非电线路（油、空气、排气等：驱动线）冷却水
冷却水
供给系统
柴油发电机组范围界限，以（一——）为分界控制保护和监督系统
图1柴油发电机组所含物项示意图EJ/T625—2004
排气口
排气系统
调速器
燃油系统
燃油贮存
和供给
柴油发电机
组范围界线
EJ/T625-2004
b)发电机，包括：
1）终止于发电机输出端子的主导线：2）励磁和电压调节系统。
与柴油机、发电机及上述辅助设备和系统相关的就地控制、保护和监测系统。与油机、发电机及上述辅助设备和系统相关的交、直流配电系统，不包括发电机输出端子以d)
外的辅助电力系统。
图1所示的本标准范围内，保证柴油发电机组的安全功能的必需部件。f）与性能和质量鉴定有关的工作环境特性的评价。4.2现场试验的内容
下列物项仅用于现场试验：
a）交、直流配电系统，包括：
1）从柴油发电机输出端子直到主断路器的交流输电线路：用于提供柴油发电机组及其相关控制设备电源的交、直流输电线路：2）
用于柴油发电机组的直流电源。3
远距离与就地控制、保护和监测系统，包括：b)
自动与手动启动装置：
负载断续装置：
柴油发电机组及其辅助设备的远距离保护装置：同步设备：
场内装置。
4.3本标准不包括的物项
下列物项不属于本标准范围：
a）柴油发电机组罩壳及底座；
柴油发电机组罩壳上或罩壳内的除4.1中所列物项以外的外部辅助设备和系统，例如提供及输b)
送柴油机进口空气、通风用气等到柴油发电机组附近的设备：燃油贮存系统（日用燃油箱、燃油贮存箱、输送泵、滤清器和燃油贮存箱与日用燃油箱之间的）
粗滤器）
d）用于下列事项的控制、保护和监测系统：1）柴油发电机的负载保护；
2）优先电源和备用电源之间共模故障的预防。e）工作环境特性的确定：
f)防火系统。
5主要设计准则
5.1能力
5.1.1总则
根据GB/T12788规定的要求，每台柴油发电机组在服役期间应具有作为备用电源亢余设各使用的工作能力。
5.1.2机械和电气能力
为满足本标准规定的设计、应用和鉴定要求，装油发电机组应具有下述各种特殊能力。5.1.2.1设计要求
在没有优先电源供给的条件下，柴油发电机组在任何设计基准事件发生时和发生后都应具有运行能力。下列设计要求，包括按GB/T12727所要求的适当裕度，应由对系统应用负责的人员来规定，作为最低要求，应包括：
运行循环次数：在整个40a的周期内启动4000次（除非另有规定）：运行小时数：在整个40a的周期内运行6000h（除非另有规定）：设备安装处的温度（最高、最低温度及其持续时间和年平均环境温度）：c
地震反应谱：
辐射：在整个40a的周期内Y射线累计剂量为100Gy（除非另有规定）：e)
湿度（最高、最低湿度及其持续时间）：负载分布图，包括电压和频率的允许偏差（见3.6和附录A）：g)
绝对大气压（海拔高度和龙卷风的压降、持续时间和大小）：h)
柴油机进口空气的污染物（盐、砂等）；i
燃油型号和质量；
辅助电源供给要求：
防火活动的影响：
m）厂用水的质量。
5.1.2.2启动和加载
EJ/T6252004
在设备技术规格书要求的时间内，柴油发电机组应具有启动、加速和承载设计负载的能力。a)
从正常备用状态开始启动。
在冷却不可使用情况下启动，其不可使用时间等于冷却设备借助柴油发电机组的动力进入工作b）
状态所需要的时间。
c）在柴油机的初始温度等于持续额定功率满负载运行的温度时，重新启动。5.1.2.3轻载或空载运行
柴油发电机组按设备技术规格书所要求的时间进行轻载或空载运行后，应具有接受设计负载的能力。
5.1.2.4设计负载
柴油发电机组应具有在设备技术规格书所要求的时间内承载设计负载的能力。5.1.2.5供电特性
柴油发电机组应具有保持发电机输出端的电压和频率在限值范围内的能力，该限值不会使任何设计负载的性能降低到对它们的最低要求之下，包括加载或卸载引起的瞬态过程。5.2额定功率VV1
5.2.1应用
根据5.1以及下述要求，柴油发电机组应具有反映其输出能力的持续和短时额定功率。a）定期地按制造厂的推荐方法和程序进行检查和计划维修。b）进行根据定期检查和运行经验表明所需要的计划外维修。5.2.2运行
柴油发电机组可以在由持续和短时额定功率所限定的极限供电能力状况下使用。除非通过试验和文件确定了轻载和空载运行的时间和负载参数，应预先采取下列措施：a）当机组以等于或小于30%持续额定功率累计运行4h，而以大于50%持续额定功率运行不足0.5h，机组应在至少50%持续额定功率的负载下最少运行0.5h：b）当以等于或大于30%持续额定功率运行时应根据制造厂的建议执行。5.3相互作用
不应降低机组之间的独立性要求。应协调特定柴油发电机组和其他备用电源装置、核岛、常规岛以及安全级电气系统之间的机械和电气系统的各种相互作用，以保证除柴油发电机组本身发生故障外，柴油发电机组对任何设计基准事件均能完成其设计功能和5.1所要求的能力。5.4设计和使用应考虑的问题
设计和使用应考虑的问题应包括但不限于表1所列举的内容。5
EJ/T625—-2004
备用电源之间的共模故障
表1设计和使用应考虑的问题
应考患的问题
用于备用电源的单一故障准测
柴油机、发电机、励磁系统、电压调节器及调速器的匹配控制、保护和监测系统运行所需能量控制、保护和监测系统
润滑油系统和设备
空气、水或其他冷却方式的选择冷却介质的供给以及周围环境的气温冷却系统和设备
电动、气动或其他自动方式的选择启动能源
启动系统和设备
柴油机进口空气的供给、温度及质量柴油机进气系统和设备
燃油供给
燃油供给系统和设备
燃烧产物的排出
设备设计寿期
工作环境
抗震设计
设计负载
接到柴油机启动信号至开始加载程序之间的可用时间具有各个负载投入持续时间的加载程序的说明接到油机启动信号到接受设计负载的最长可用时间加载程序及各个负载投入持续时间的调整负载运行特性（瞬态和稳态）
持续额定功率
短时额定功率
轻载或空载运行
柴油发电机组运行特性，包括瞬态特性（冷/热柴油机kW和发电机阶跃变化kVA）和任何与工作环境（见第19条）相适应的柴油机功率下调电气故障情况
电气腾变，包括冲击电压
电气设备绝缘系统在运行与静止状态时的绝缘和温度额定值电气设备触点的漏电和间距离
电气设备发热效应
机械设备发热效应
热冲击
机械冲击
可能产生热应力的操作循环
表1（续）
应考虑的问题
EJ/T625-2004
附属的辅助设备、附件、金属构件、管道、电线和电缆及电缆槽等的实体结构及机械支撑在制造、运输、贮存和安装期间的装卸防火系统：机组之间的隔离和由实际的或无意的操作可能引起的损害影响（后果）龙卷风影响
安全级和非安全级导线的隔离准则运行振动
事故期间和事故后对柴油发电机组的监测可试验性和同步能力的设计考虑触发紫油机脱扣的保护装置的报告柴油发电机房间与控制间的通讯方法与人身安全有关的防火连锁和报警数据采集系统
5.5设计特性
5.5.1机械和电气设计特性
5.5.1.1振动
振动幅度应限制在柴油发电机组及其辅助部件设计承受能力之内。安装螺线管、继电器和其他装置应使其振动效应降到最小。
5.5.1.2扭振
在额定空载转速土10%及在额定同步转速土5%的范围内，不应产生有害的扭振应力。5.5.1.3超速
应把运动部件设计成能够承受由于甩掉短时额定负载引起的超速程度。因此超速装置的整定值应有一定裕度，以保证柴油发电机组在甩短时额定负载时不会停机。作为最低要求，发电机转子、励磁机转子（当使用时）和飞轮应设计成能够承受25%的超速而不会损坏。5.5.1.4调速器运行
如果所装备的柴油机在同步方式和固定偏差方式下运行，当要求柴油发电机组自动运行时，应制定把柴油机调速器自动地设置在合适的运行方式的措施（见5.5.2.2）。5.5.1.5电压调节器运行
如果所装备的电压调节器在井联方式和非并联方式运行，当要求柴油发电机组自动运行时，应制定把电压调节器自动地设置在合适的运行方式的措施（见5.5.2.2）。5.5.2控制
5.5.2.1控制方式
柴油发电机组应配备允许自动和手动的控制系统。5.5.2.2自动控制
当接收到柴油机紧急启动信号时，自动控制系统应使柴油机自动启动并把转速和电压自动地调节到可加载的状态。
柴油机的启动信号应优先于所有其他的运行方式并且把柴油发电机组的控制回复到自动控制a）
系统。
b）诸如修理和维护等的任何手动停机方式应优先于柴油机紧急启动信号。5.5.2.3控制点
应设置从控制室内和控制室外进行控制的措施。7
EJ/T625--2004
5.5.3监测
5.5.3.1监测系统
应为柴油发电机组装备可以远距离和就地监测并指示发生异常、跳闸前和跳闸工况的监测系统5.5.3.2状态监测
作为最低要求，应监测下列状态：a）机组不运行：
机组空载运行
机组带负载运行：
机组停止使用。
5.5.3.3监测仪表
下述系统应设置足够的机械和电气仪表以监测系统成功运行所要求的各种参数和给出异常、跳闸前和跳闸等工况所对应的报警信号：a)
启动系统：
润滑油系统；
燃油系统；
一次冷却系统：
二次冷却系统：
柴油机进气系统：
排气系统：
发电机：
励磁系统：
电压调节系统：
调速系统。
5.5.4保护
当柴油机超速和（或）发电机差动过电流时，柴油发电机组应自动地停机。除柴油机超速和发电机差动过电流外，保护特性应实现：a）在事故工况期间，闭锁自动脱扣的柴油发电机组并向核电厂控制室发出告示，或b）在事故工况期间，如果保留除柴油机超速和发电机差动过电流以外的保护特性，则对这些参数中的每一个参数提供两个或更多个独立测量并提供符合停机逻辑。符合停机逻辑电路的设计对每一个单独的传感器的启动提供报警。在柴油发电机组试验和非事故工况运行期间，所有保护装置有效。
6出厂试验
6.1总则
6.1.1实施
应按书面的试验计划进行试验。6.1.2文件
试验文件应包括：
a）设备性能说明书：
列出需要通过试验来证明的具体性能：b)
试验计划；
试验结果报告，包括：
1）试验目的；
2）试验的设备：
EJ/T625—2004
试验使用的装置、仪器仪表（包括引用的标定记录）和试验环境的说明：3）
试验程序，包括验收和拒收准则：试验数据及其精度（结果）：
试验异常和故障情况，包括处理与对试验结果的影响：6
摘要、结论和建议；
支持性数据：
9）审批者签名和日期。
6.1.3分析
虽然试验比分析效果更好，但是分析可以对试验进行补充，或当试验不能实现时可以用分析代替试验，以证明符合第4章规定的准则。分析应包括所用假设的依据。6.1.4替代设备
当试验是在制造厂或装配厂而不是在现场进行时，由于利用在现场或将来现场上为被鉴定柴油发电机组使用的设备和管道是不实际的，因面可以用为个特定现场提供的设备替代通常在工厂试验时使用的排气消音器、进气管过滤-消音器和散热器（如果采用）。应根据工作环境的条件以及包括现场排气消音器和进气管过滤-消音器系统在内的设计特性来修正试验结果。6.2试验
下列试验是出厂试验的最低要求。6.2.1柴油机试验
应对每台柴油机进行试验，试验时使用水力测功计或发电机作为控制功率吸收的精确装置。要求进行如下的试验。
6.2.1.1磨合试验
为了与柴油机最好地匹配，制造厂应制定磨合程序。6.2.1.2性能试验
试运转：柴油机满意地完成磨合试验后，至少要进行如表2要求的试运转，以便确定运行特性，a）
这些试验可以按任何顺序进行：表2试运转要求
负载（持续额定功率的百分比）50
运转持续时间（h）
数据记录：所有上述试验的记录应成为某台柴油机记录的一部分。试验记录应至少包括下列数b)
转速（r/min）：
制动功率（hp或kw）：
制动装置燃油消耗率：
进气管内压力：
进气管内温度：
各气缸排气温度：
涡轮增压器排气温度；
缸套水温（柴油机进、出口）：缸套水压（柴油机进口）：
