ICS01.100

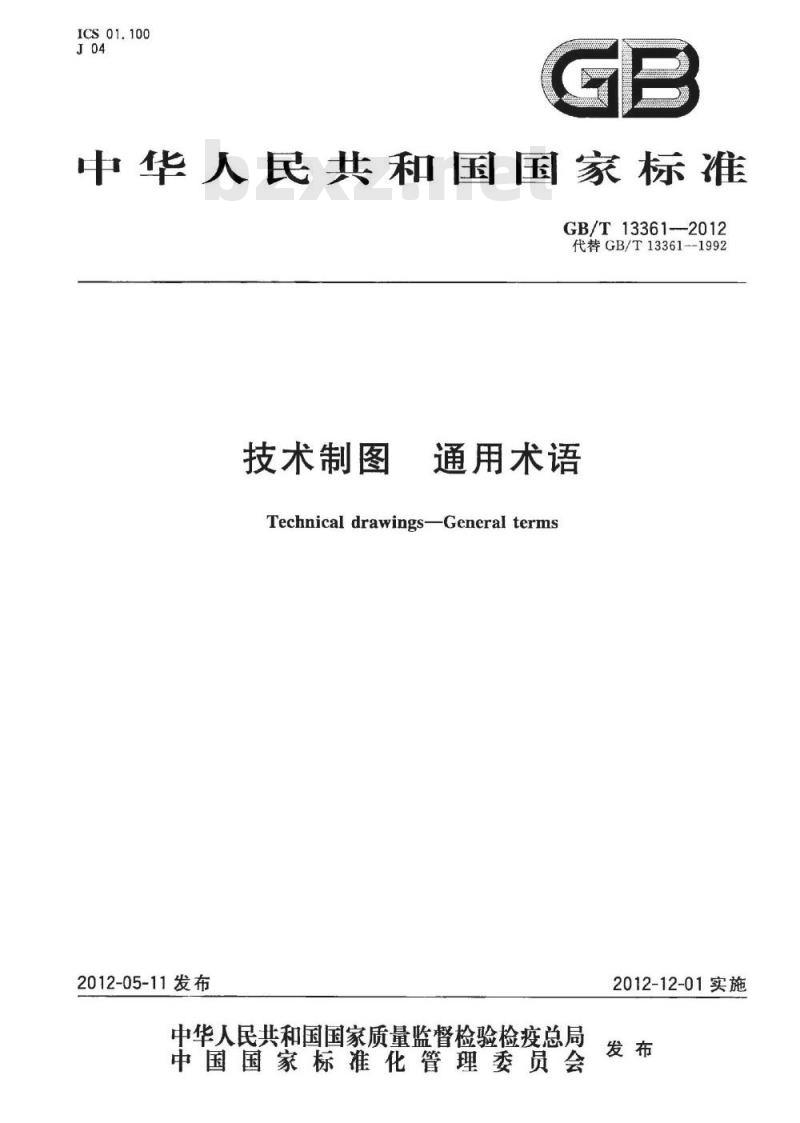

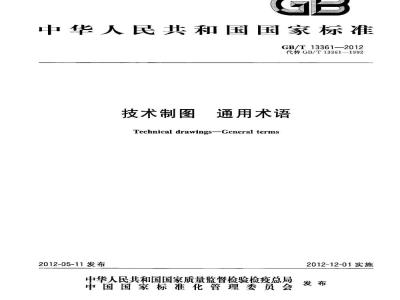

中华人民共和国国家标准
GB/T13361--2012
代替GB/T13361-1992
技术制图
通用术语
Technical drawings-General terms2012-05-11发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2012-12-01实施

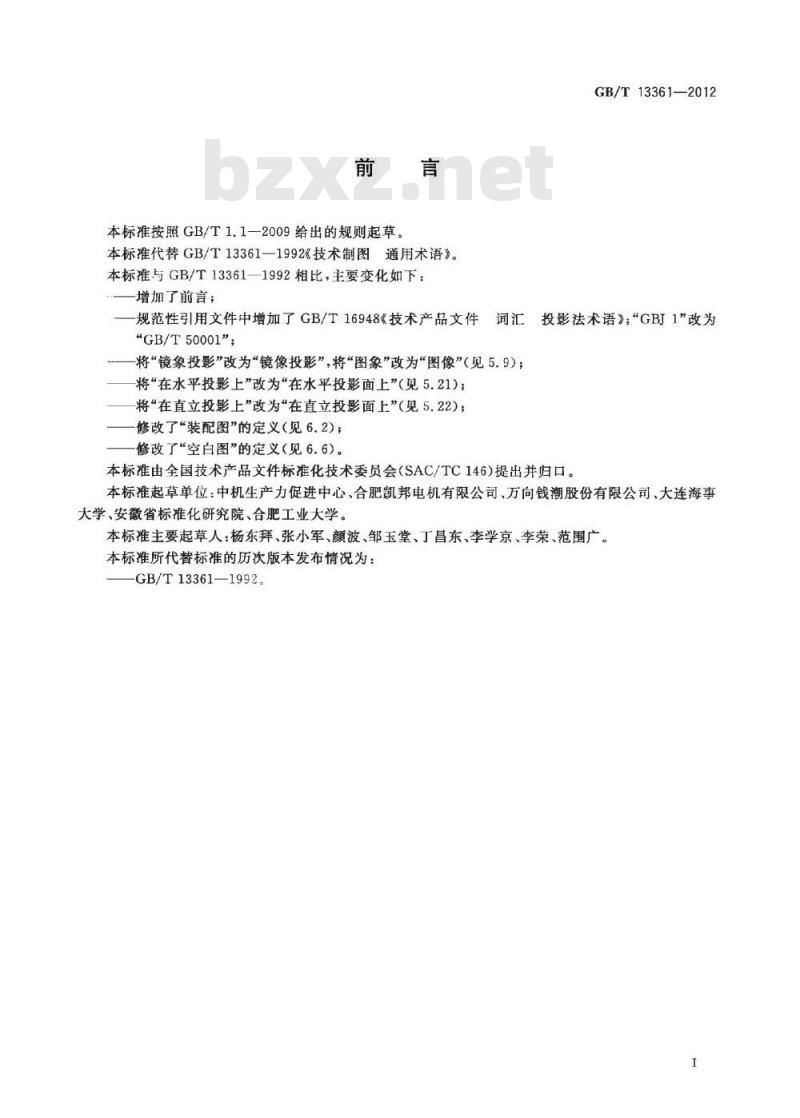

本标准按照GB/T1.1—2009给出的规则起草。本标准代替GB/T13361-1992《技术制图通用术语》。
本标准与GB/T13361—1992相比，主要变化如下：增加了前言；
GB/T13361—2012
规范性引用文件中增加了GB/T16948《技术产品文件投影法术语》；“GBJ1\改为
“GB/T50001”；
——将“镜象投影”改为“镜像投影”，将“图象”改为“图像”（见5.9)；将“在水平投影上”改为“在水平投影面上”（见5.21）；将“在直立投影上”改为“在直立投影面上”（见5.22)；修改了“装配图”的定义（见6.2）；修改了“空白图”的定义（见6.6）。本标准由全国技术产品文件标准化技术委员会（SAC/TC146）提出并归口。本标准起草单位：中机生产力促进中心、合肥凯邦电机有限公司、万向钱潮股份有限公司、大连海事大学、安徽省标准化研究院、合肥工业大学。本标准主要起草人：杨东拜、张小军、颜波、邹玉堂、丁昌东、李学京、李荣、范围广。本标准所代替标准的历次版本发布情况为：GB/T13361—1992。

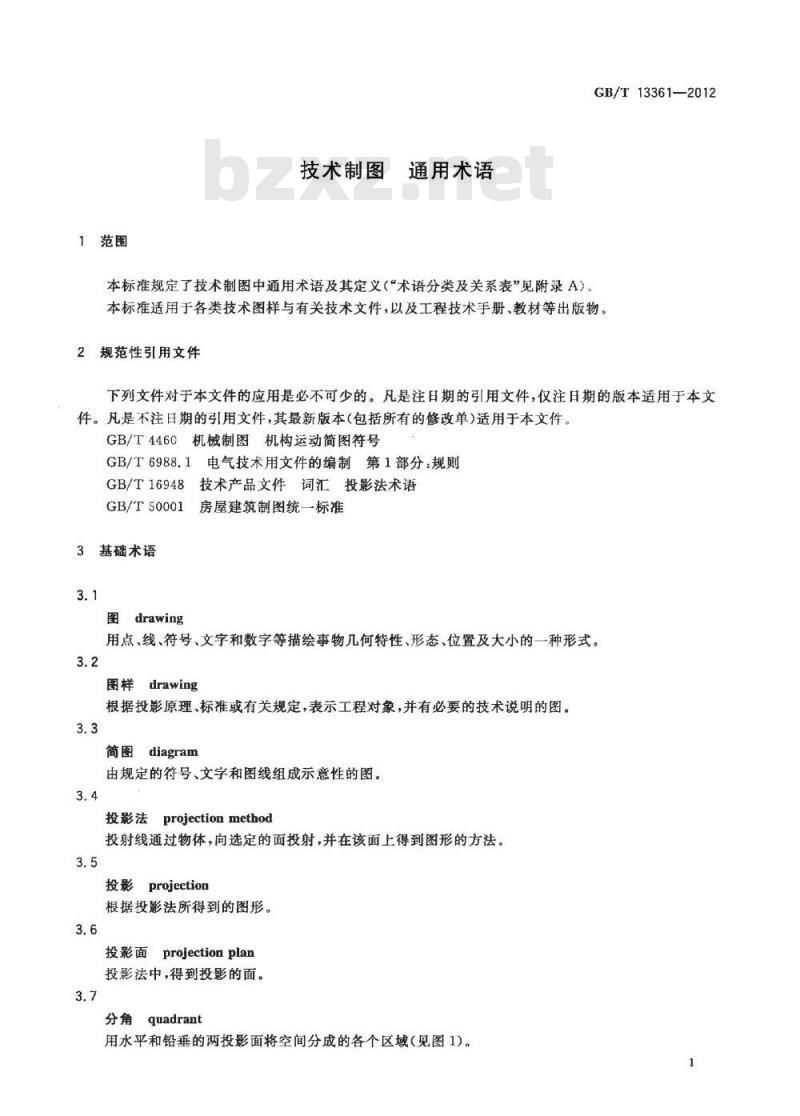

1范围
技术制图
通用术语
本标准规定了技术制图中通用术语及其定义（“术语分类及关系表”见附录A)。GB/T13361—2012
本标准适用于各类技术图样与有关技术文件，以及工程技术手册、教材等出版物。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。GB/T4460机械制图机构运动简图符号GB/T6988.1电气技术用文件的编制第1部分：规则GB/T16948
GB/T50001
3基础术语
图drawing
技术产品文件词汇投影法术语
房屋建筑制图统一标准
用点、线、符号、文字和数字等描绘事物几何特性、形态、位置及大小的一种形式。3.2
图样drawing
根据投影原理、标准或有关规定，表示工程对象，并有必要的技术说明的图。3.3
简图diagram
由规定的符号、文字和图线组成示意性的图。3.4
投影法projectionmethod
投射线通过物体，向选定的面投射，并在该面上得到图形的方法。3.5
投影projection
根据投影法所得到的图形。
投影面projectionplan
投影法中，得到投影的面。
quadrant

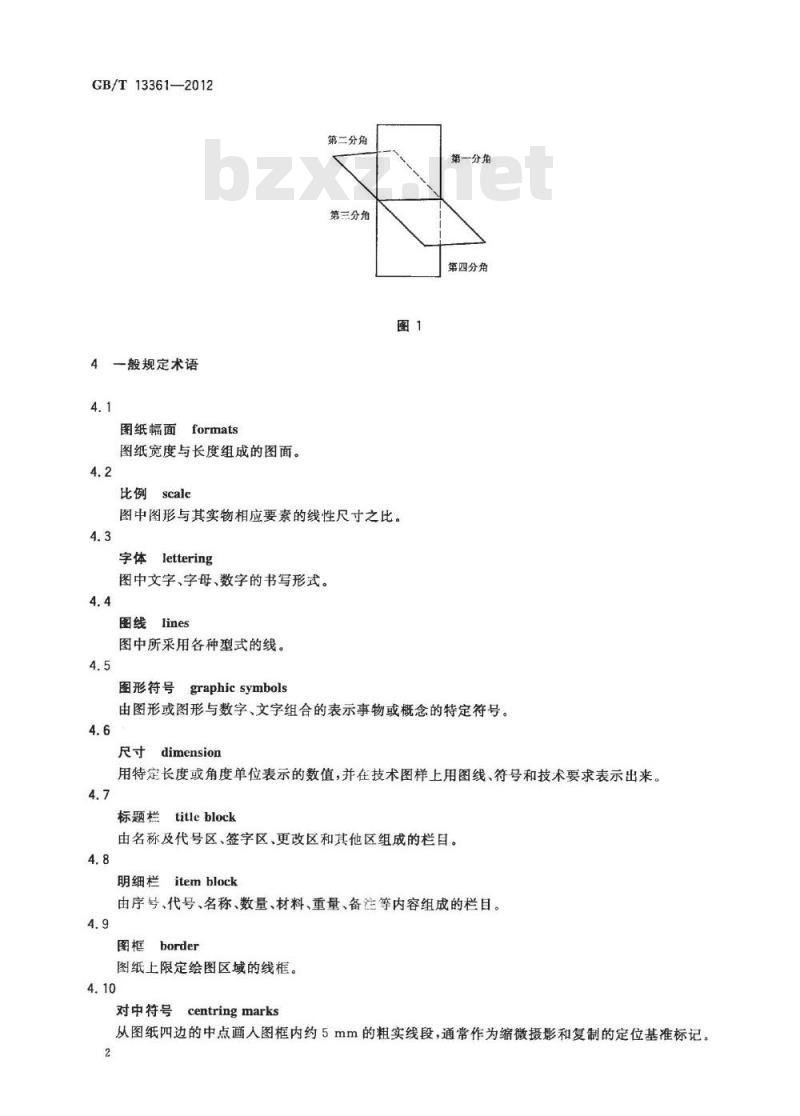

用水平和铅垂的两投影面将空间分成的各个区域（见图1)。1
GB/T13361—2012
一般规定术语
图纸幅面formats
图纸宽度与长度组成的图面。
第二分角
第三分角
图中图形与其实物相应要素的线性尺寸之比。4.3
本lettering
图中文字、字母、数字的书写形式。4.4
图中所采用各种型式的线。
图形符号
graphic symbols
第一分角此内容来自标准下载网
第四分角
由图形或图形与数字、文字组合的表示事物或概念的特定符号4.6
dimension
用特定长度或角度单位表示的数值，并在技术图样上用图线、符号和技术要求表示出来。4.7
标题栏
titleblock
由名称及代号区、签字区、更改区和其他区组成的栏目。4.8
明细栏
itemblock
由序号、代号、名称、数量、材料、重量、备注等内容组成的栏目。4.9
图框border
图纸上限定绘图区域的线框。
对中符号
centring marks
从图纸四边的中点画人图框内约5mm的粗实线段，通常作为缩微摄影和复制的定位基准标记2

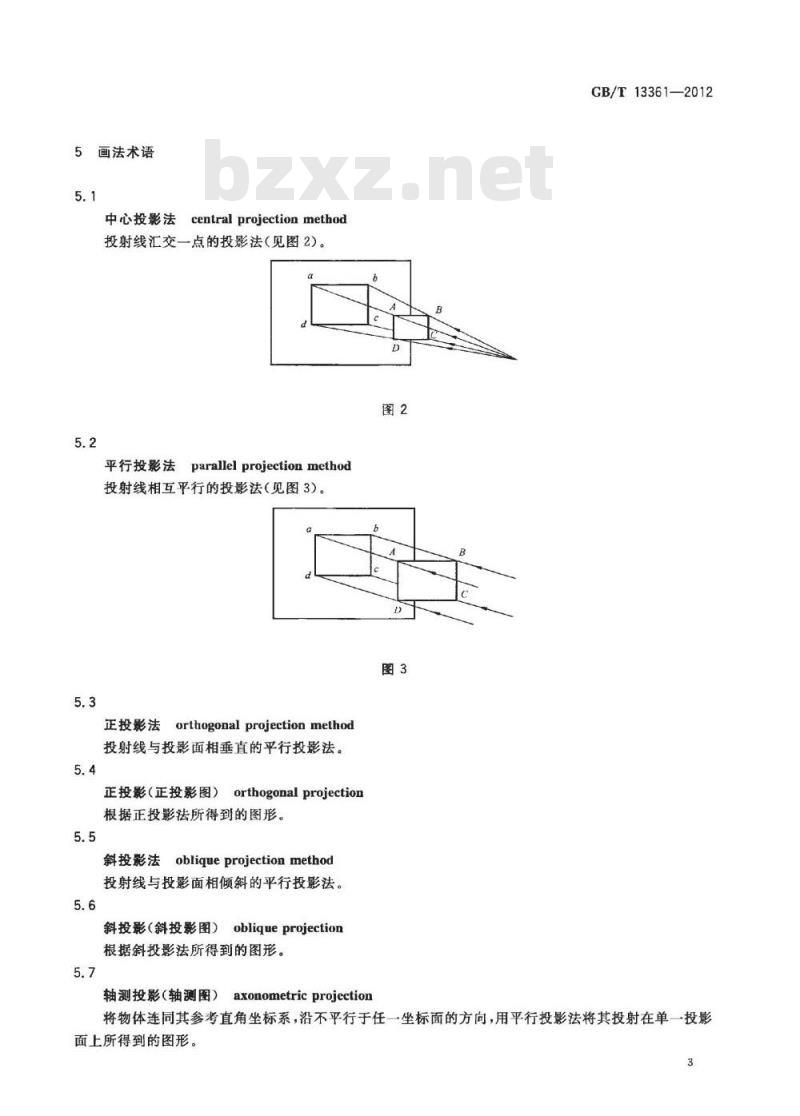

5画法术语
中心投影法central projectionmethod投射线汇交一点的投影法（见图2）。5.2
parallelprojectionmethod
平行投影法
投射线相互平行的投影法（见图3）。5.3
正投影法orthogonalprojectionmethod投射线与投影面相垂直的平行投影法。5.4
正投影（正投影图）
orthogonalprojection
根据正投影法所得到的图形。
斜投彩法
obliqueprojectionmethod
投射线与投影面相倾斜的平行投影法。5.6
obliqueprojection
斜投影（斜投影图）
根据斜投影法所得到的图形。
axonometricprojection
轴测投影(轴测图）
GB/T13361—2012
将物体连同其参考直角坐标系，沿不平行于任一坐标面的方向，用平行投影法将其投射在单一投影面上所得到的图形。
GB/T13361—2012
透视投影（透视图）perspectiveprojection用中心投影法将物体投射在单一投影面上所得到的图形。5.9
reflectiveprojection
镜像投影
物体在平面镜中的反射图像的正投影。5.10
标高投影
indexedprojection
在物体的水平投影上，加注其某些特征面、线以及控制点的高程数值的正投影。5.11
第一角画法
firstanglemethod
将物体置于第一分角内，并使其处于观察者与投影面之间而得到正投影的方法（各投影的配置见图4）。
第三角画法thirdanglemethod
将物体置于第三分角内，并使投影面处于观察者与物体之间而得到正投影的方法（各投影的配置见图5)。
视图view
根据有关标准和规定，用正投影法所绘制出物体的图形。5.14
主视图frontview
由前向后投射所得的视图。
俯视图topview
由上向下投射所得的视图。
左视图
leftview
由左向右投射所得的视图。
右视图rightview
由右向左投射所得的视图。
仰视图
bottomview
由下向上投射所得的视图。
后视图
rearview
由后向前投射所得的视图。
drawing of partial enlargement局部放大图
将图样中所表示的物体部分结构，用大于原图形的比例所绘出的图形。5.21
平面图
建筑物、构筑物等在水平投影面上所得的图形。5.22
立面图
elevation
建筑物、构筑物等在直立投影面上所得的图形。5.23
详图detail
表明生产过程中所需要的细部构造、尺寸及用料等全部资料的详细图样。5.24
simplifiedrepresentation
简化画法
包括规定画法、省略画法、示意画法等在内的图示方法。5.25
specified representation
规定画法
对标准中规定的某些特定表达对象，所采用的特殊图示方法。GB/T13361—2012
GB/T13361—2012
omissiverepresentation
省略画法
通过省略重复投影、重复要素、重复图形等达到使图样简化的图示方法。5.27
示意画法schematicrepresentation用规定符号和(或)较形象的图线绘制图样的表意性图示方法。6图的种类术语
零件图detaildrawing
表示零件结构、大小及技术要求的图样。6.2
assemblydrawing
装配图
表示产品及其组成部分的连接、装配关系及其技术要求的图样。6.3
毛坏图modledrawing
零件制造过程中，为铸造、锻造等非切削加工方法制作坏料时提供详细资料的图样。6.4
型线图linesplan
用成组图线表示物体特征曲面（如船体、汽车车身、飞机机身等型表面）的图样。6.5
表格图tabulardrawing
用图形和表格，表示结构相同而参数、尺寸、技术要求不尽相同的产品的图样。6.6
空白图blankdrawing
对绘制结构相同的零件或部件不按比例绘制时且未标注尺寸的典型图样。6.7
外形图figuration drawing
表示产品外形轮廓的图样。
安装图installationdrawing
表示设备、构件等安装要求的图样。6.9
管系图pipingsystemdrawing
表示管道系统中介质的流向、流经的设备，以及管件等连接、配置状况的图样。6.10
方案图
conceptual
概要表示工程项目或产品意图的图样。6.11
设计图designdrawing
在工程项目或产品进行构形和计算过程中所绘制的图样。6
productiondrawing
施工图
GB/T13361—2012
表示施工对象的全部尺寸、用料、结构、构造以及施工要求，用于指导施工用的图样。6.13
总布置图
generalplan
表示特定区域的地形和所有建(构)筑物等布局以及邻近情况的平面图样。6.14
schematic diagram, elementary diagram原理图
表示系统、设备的工作原理及其组成部分的相互关系的简图。6.15
框图blockdiagram
用线框、连线和字符，表示系统中各组成部分的基本作用及相互关系的简图。6.16
流程图flowdiagram
表示生产过程事物各个环节进行顺序的简图。6.17
circuitdiagram
电路图
用图形符号，按工作顺序，表示电路设备装置的组成和连结关系的简图。6.18
接线图
connection diagram
表示成套装置、设备或装置的连接关系的简图。6.19
日logicdiagram
逻辑图
主要用二进制逻辑单元图形符号所绘制的简图。6.20
算图graph
运用标有数值的几何图形或图线进行数学计算的图。6.21
表图chart
用点、线、图形和必要的变量数值，表示事物状态或过程的图6.22
草图sketch
以目测估计图形与实物的比例，按一定画法要求徒手（或部分使用绘图仪器）绘制的图。6.23
原图originaldrawing
经审核、认可后，可作为原稿的图。6.24
底图traceddrawing
根据原图制成的可供复制的图。6.25
复制图duplicate
由底图或原图复制成的图。
GB/T13361—2012
外制图
附录A
（资料性附录）
术语分类及关系表
图、图样、简图
基础术语投影法、投影、投影面分角
图纸幅面、比例、字体、图线、图形符导、尺寸标题栏、明细栏
般规定术语
图框、对中符号
中心投影法、平行投影法、正投影法、正投影（正投影图）、斜投影法、斜投影（斜投影图）、轴测投影（轴测图）透视投影(透视图）、镜像投影、标高投影第一角画法、第三角画法
画法术语
主视图、俯视图、左视图
右视图、仰视图、后视图
局部放大图
平面图、立面图、详图
简化画法、规定画法、省略画法、示意画法零件图、装配图、毛坏图、型线图、表格图、空白图外形图、安装图、管系图
图的种类术语
方案图、设计图、施工图、总布置图原理图、框图、流程图、电路图、接线图、逻辑图算图、表图
草图、原图、底图、复制图
安装图·
标高投影
标题栏
表格图·
尺寸·
第三角画法
第一角画法
电路图
对中符号
方案图
俯视图
复制图
管系图·
规定画法
后视图
简化画法
简图…
接线图
镜像投影
局部放大图
中文索引
（按汉语拼音排序）
空自图·
立面图
零件图·
流程图
逻辑图
毛坏图
明细栏，
平面图
平行投影法
设计图
省略画法
施工图
示意画法
投影·
投影法
投影面
透视投影
透视图·
图形符号：
图纸幅面
GB/T13361—2012
GB/T13361—2012
外形图
斜投影·
斜投影法
斜投影图·
型线图
仰视图
右视图
原理图
正投影·
正投影法·
正投影图
中心投影法
轴测投影，
轴测图·
主视图
装配图·
字体…
总布置图
左视图
