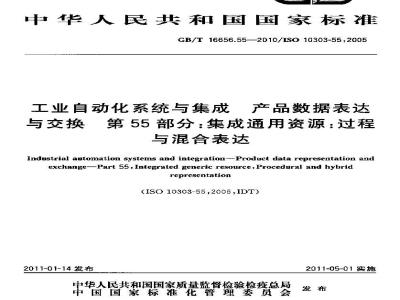

ICS 25. 040. 40
中华人民共和国国家标准
GB/T 16656.55—2010/ISO 10303-55:2005工业自动化系统与集成
与交换
产品数据表达
第55部分:集成通用资源:过程与混合表达
Industrial automation systems and integration---Product data representation andexchange-Part 55 .Integrated generic resource:Procedural and hybridrepresentation
(ISO10303-55.2005,IDT)
2011-01-14发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2011-05-01实施
规范性引用文件
术语、定义和缩略语
过程模式
基本概念和设定
4.3过程模型实体定义
5过程形状模型
引言·
基本概念和设定·
过程形状模型类型定义
5.4过程形状模型实件定义..
附录A(规范性附录)
实体短名
录B(规范性附录)
附录 C (资料性附录)
附录D (资料性附录)
闭录 E (资料性附录)
参考文献
信息对象注册
计算机可解释的列表
EXPRESS-G图
本部分所用示例
GB/T 16656.55—2010/ISO 10303-55 :20058
HTKAONIKAa
GB/T 16656.55—2010/ISO 10303-55:2005GB/T16656工业自动化系统与集成产品数据表达与交换是一项由多个部分组成的标准,各部分单独出版。GB/T16656的所属各部分又组成多个子系列,即:一第1部分至第19部分规定了描述方法;第20部分至第29部分规定了实现方法#-第30部分至第39部分规定了一致性测试方法与握架;第40部分至第59部分规定了案策成通用资源;::第100部分至第199部分规定了集成应用资源;—第200部分至第299部分规定了应用协议:—第300部分至第399部分规定了抽象测试套件;第400部分至第499部分规定了座用模块;第500部分至第599部分规定了应用解释构造;第1000部分至第1999部分规定了应用模块。GB/T16656&工业自动化系统与集成产品据表达与交换》现已发布和即将发布的包括以下部分:
…第1部分·概途与基本原理;
…第11部分播述方法:EXPRESS语言参考手册;第21部分·实现方法:交换文件结构的纯正文编码;第2B部分:实现方法:EXPRESS模式与数据的XML表达(使用XML模式);--第31部分:--致性测试方法论与框架t基本概念:一-—·第32部分:一致性谢试方法论与框架1对测试实验室与客户的要求;一--第34部分:---致性测试方法论与框架+应用协议实现的抽象测试方法;一第41部分:集成通用资薄产品插送与支持原理:第42部分:集成通用资源:几何与拓扑表达:一-一第43部分:集成通用资源:表达结构:第44部分:集成通用资源:产品结构配置!第45部分:集成通用资源:材料;:·第46部分:集成通用资源,可视化显示,第47部分:集成通用资源:形状变化公差,第49部分:集成通用资源:工艺过程结挡和特性:一第51部分:集成通用资源?数学表达;一第51部分:集成通用资源分类和集合论一第55部分:集成通用资源,过程与混含表达,第56部分:集成通用资源:状态;第101部分:集成应用资源:绘图#第105部分:集成成用资源:运动学,第201部分:应用协议:显式绘图,—第202部分:应用协议:相关绘图:一第203部分:应用协议:配置控制设计;GB/T16656.55—2010/ISO10303-55:2005第238部分:应用协议:计算机数值控制器用的应用解释模型;第501部分:应用解释构造:基于边的线框;…--第502部分:应用解释构造:基于壳的线框;一第503部分:应用解释构造:儿何有界二维线框;第50-1部分:应用解释构造,绘图注释-第505部分:应用解释构造:图样结构与管理,第506部分:应用解释构造:绘图元:第507部分:应用解释构造:几何有界曲面:一第508部分:应用解释构造:非流形曲面;一第509部分:应用解释构達:流形曲面第513部分:应用解释构造:基本边界表达;一第520部分:应用解释构造:相关绘图元素;--—第1001部分:应用模块外观赋值;一第1002部分:应用模块:颠色;一第1003部分:应用模块:曲线外观:-第1004部分?应用模块基本几何形状,—第1005部分:应用模块:基本拓扑:一第1006部分:应用模块:基础表达;一第1007部分:应用模块:通用曲面外观,-第1008部分:应用模块:层赋值;第1009部分:应用模块:形状外观和层。本部分为GB/T16656的第55部分。本部分等同采用国际标准IS010303-55:2005t工业自动化系统产品数据表达与交换第55部分:集成通用资源:过程与混合表达,其技术内容和结构与IS010303-55:2005保持一致,为便于使用,做了如下编辑性够改:
a)删去了ISO前言;
b)对于带下划线的用于EXPRESS语言描述的各体英文实体名、属性名和函数名等,为了维护其英文原意,在本部分中,都使用其英文原名,仅当其作为标题时,我们在该英文名前增加了其归属的类型说明。
本部分的附录 A,附录 B是规范性附录,附录 C,附录 D 和附录 E是资料性附录。本部分由中国机械工业联合会提出。本部分由全国自动化系统与集成标准化技术委员会(SAC/TC159)归口。本部分起草单位:中国标准化研究院、重庆市标准化研究院。本部分毛要起草人:王志强,杨育海,洪岩、刘守华,张锐,蒲霜。Y
TTKAONIKAa
GB/T16656.55—2010/IS010303-55:2005GB/T16656(IS010303)是一个计算机可解释的用于产品信息表达和产品数据交换的技术标准其目的是对产品全生命周期提供一种独立于任何特定系统、能够描述产品数据的中性机制。其描述功能不按适合于中性文作的交换,而直也是实现和共掌产品数据库及荐替的基础。本部分内容属于集成通用资源系列。本部分主要包括:
过程模型模式;
过程形状模型模式。
模型可按构造它们的操作来定义,本部分为这些模型的表达提供一种通用机制。GB/T16656其他部分定义了一紫实体数据类型表达这种造操作,它们被解释为构造符。过程模型有便于编辑的优点,通过简单的改变构造操作变量的参数值便能实现。该类模型体现“设计意图”信息,意味着对于它们的惨改应符合最初创建时强制的构建参数模式,并目应遵守包含特殊构造操作的在何约束。因此一个过程模型转移到一个接收系统时附带了模型在转后被编辑时怎样表现的信息。然而,在包含(以它们的抽象形式)很少或根本疫有显式的真实表现操作序列结果的信息方面,过程模型同样有其弱点。这些事实使它们不适合于作为依靠使显式几何信息的许多工程过程自动化的基础,例如数控加工或检测。
通过使用由一个“过程或构造历史”类型的初级表达和一个二级直接表达组成的双重表达的建模方法,工程用途系统在模型方法方面取得普遍优势。其他GB/T16656资源为显式表达提供所需元素。本部分不规定过程表所用资源,同样提供通过使这样一种模式与其相应的显式对应相联合的一种双重模型能力。
本部分内容的最初重点是允许过程与混合类型(一个混合表达基本上是一种过程表达,同时也包含一些显式元素CAD形状表达的捕获与交换。然而,对于过程表送的征何类型或混合模型的转移,本部分所供的这种能力具有普遮适用性,不论其是儿何的或非几何的。在该形状模型中,GB/T16656,42是对应显式表达的主要资源。
由于过程表达本身是参数化的。因此它们可以通过改变翰人构造程序变量值而被编辑。但这就要求系统操作员具有一定的对原构造方法原理的理解水平。在编本部分的时候,还不知道有哪一种方法可以自动地获取模型构造过程中的设计原理信息。因此本部分规定了描述性条款,设过程表达由原设计者提供。
强调设计意图与设计原理的区别是有用的。设计意图在构建参数模式中被获最,它是模型梅造过程中强加于模型的药束,因此它管理一个模型以何种方式编辑。另一方面,设计原理关注一个特定配置或构造过程被来用的原因,以及设计意图的内在逻辑。交换过程表达、混合表达与双重表达的工业方面的动机因于模型转移后在接收系统中编辑IS010303显式模型所遇到的困难,如果像过去那样,只有一个显式模型被转移,那么在发送系统的双童模型中的过程部分所体现的计意图在传摘过群中将遗失。其后果就是裁接收的模型在被其重要的方面是不完整的,进行编辑也是菌难或不可能的。参考文献的[6],[7],[8,和[9]为本部分提供了进一步的背景资料。本部分的两种模式的内容如下所示:procedural_rmodel_schema:过程与混合模型表达、设计原理获取的基本结构。procedural_shape_model_schema:上述几何模型的具体实例模式的限定。GB/T16656.55—2010/1S010303-55.2005图1通过EXPRESS-G符号对GB/T16656集成资源定义的本标准的模式与其他模式的关系进行了图形表达。EXPRESS-G在GB/T16656,I1的附录D中定义。图1中的各模式是GB/T16656案成资源的构件,并在以下资源的部分中进行了规定product_property_representation_schemasupport_resource_schema
geometric_model_schema
geometry_schema
topology_schema
represcntation_schema
variational_representation_schemaGB/T 16656. 41
GB/T 16656.41
GB/T16656.42
GB/T 16656.42
GB/T 16656.42
GB/T 16656.43
ISO 10303-108
往1;一个过程模型是种构造过程表达,因此它可使粒设想成;GB/T 16656. 49(\工艺过程的缔构与特性\)可能会是本部分的一个合适的内在蛋源。豁而,在GB/T16656.49中,“工艺过程\的定义非常狭窄;工艺过程(PROCESS):需耍-*个或多个步或操作来实现的一项特定的程序。工艺过程可产生产品、产品的特性,或产品的一部分。国而,GB/T16656.49关于过程的观点关注一个物理对象或它们的一些特性的产生过程。相比之下,本部分的目的是为获取和传输用于通用对象的表达或模型构造过程提供方法,该通用对象的表达或模型仅仅以抽象概念存在于计算机或数据库中。基于这种原因,也尚样因为这种在过程建模操作和在GB/T 16656其他集成资源中被定义的存在实体之间非常紧密联系的优势,GB/T 16656.49不能被用作GB/T16656现有部分的基础。
注2:在图1所示的框图中,本部分中的模式被一个方框画住,但并没有规定接人的具体实体。TTTKAONIKAa
proceduraf_model
schema
procedural_ shape
model_schema
GB/T16656.55-—2010/ISO10303-55:2005vaciational
represeniation scberna
supppurl_nsuurce
schema
Icpregentation
schema
productpxopery
ncprescntatjon_schena
geomebry_schemit
topology_schema
geometric,model.
scbape
图1本部分的模式(方框内)和其他资额的模式之间关系的模式经图1范围
GB/T 16656.55—2010/1SO 10303-55:2005工业自动化系统与集成产品数据表达与交换第55部分:集成通用资源:过程与混合表达
GB/T16656的本部分规定了过程或构造历史类型模型表达的资源构道,这些资源构造按构造它们所用操作序列定义。本部分没有规定操作自身的表达。本部分提供的机制可使用GB/T16656其他部分定义的实体数据类型(见41.2.5)。本部分适用于:
生成任何类型的显式表达或模型的构造操作序列的规定一构造序列的层次结构;
表达混合模型的构造序列中的显式定义元索的嵌人方式用于表达representation_item实例的构造操作,GB/T16656其他部分定义的reFensentatinnitem的用法:
-一-过程模型与显式“当前结果\模型组成的双重表达的定义,后者作为前者所定义模型的参数族的典型实例:
设计原理信息与过程模型的结合!过程模型中,通过交互的方式从发送系统中的模型可视化显示中选择的显式元素的标识;过程模型中,为了简化模型的目的而可被抑制的某些构造操作的标识;形状模型过程表达的上述能力的特化本部分不适用于:
在生成其过程序列细节基础上的,任何用于显式模型元素的“永久命名”机制:使用控制绪构的“宏\指令,如 F..THEN...ELSE或 REPEAT..UNTILGB/T 16656.11定义了这些用于局部和全局规测的结构,但并没有提供类似工具允许在过程模型使用条件运算。
2规范性引用文件
下列文件中的条款通过GB/T16656的本部分的引用而成为本部分的条款。凡是注日期的引用文件,其随后所有的修改单(不包括期误的内容)或修订版均不适用于本部分,然而,鼓励根据本部分送成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本部分。
GB/T16262.1信息技术抽象语法记法一(ASN.1)第1部分:基本记法规范(GB/T16262.1—2006,ISO/IEC 8824-1.2002,IDT)GB/T 16656. 11工业自动化系统与集成产品数据表达与交换第 11 部分:述方法;EXPRESS语言参考手册(GB/T16656.112010,IS010303-11.1994,IDT)GB/T16656.41工业自动化系统与集成产品数据表达与交换第41部分:集成通用资源:产品描述与支持原理(GB/T16656.412010.ISO10303-41:2005,IDT)CB/T16656.42工业自动化系统与集成产品数据表达与交换第42部分:集成通用资源:几何与拓扑表达(GB/T16656.42—2010,ISO10303-42.2003,IDT)1
GB/T16656.55—2010/IS010303-55.2005GB/T16656.43工业自动化系统与集成产品数据表达与交换第43部分:集成通用资源:表达结构(GB/T16656.432008,IS010303-43,2000,IDT)ISO10303-1工业自动化系统与集成产品数据表达与交换第1部分,概述与基本原理ISQ10303-108工业自动化系统与集成产品数据表达与交换第108部分:集成应用资源:显式几何产品模型的参数和药束
3术语、定义和略语
3. 1[SO 10303-1 中定义的术语IS0 10303-1 中确立的下列术语和定义适用于本部分。应用application:
应用相关环境applicationcantexl:应用协议application protorol (AP);装配件assembly;
组件camponcnt;
数据交换datacxchange
交换结构exchangeHtructure
实现方法implementationmcthod:集成资源integrated resource(IR);产品product,
-产品数据product data;
结构structure。
3. 2 GB/T 16656. 11 中定义的术语GB/T16656.11中确立的下列术语和定义适用于本部分。实体entity!
Ientitydatatypc;
实体数据类型
实体(数据类型)实例cntity(data type)instanee:实例instancel
-值yalue.
3.3GB/T 16656.42中定义的术语GB/T16656.42中确立的下列术语和定义适用于本部分。边界表达实体模型(H-rep)boundaryrepresentatian solid model(B-rep);造实体儿何(CSG)construetive solid geometry(CSG);坐标空间coordinatespace;
维数dimensionality;
模型空间modcl space。
3.4GB/T 16656.43 中定文的术语GB/T16656.43中确立的下列术语和定义适用于本部分。表达相关环境contextofrepregentation+表达元素element of representation建立founded;
表达feprenentation,
3.5IS010303-108中定文的术语
IS010303-108中确立的下列术语和定之适用于本部分注:在 ISO 10303-108 中规定的能力同本部分中规定的非常接近。 因此,这些术语与它们的定义的相似之处就是理解车文件的关链:
constraint;
约束解决
constraint solutiont
当前结巢
current rcsultp
当前值
current value;
声明约束declarative constraint;…声明模型
declarative model;
design intent:
设计意图
元紫clement
evaluated model;
·定值模型
显式束
显式模型
explicit constraint,
explicit model:
特征featurc,
gencretive model;
造型模型
基于历史的模型history-based model;混合模型hybrid model;
隐式约东implicit constraint;t model parameter:
模型藝数
过程约束procedural constraint;Procedural model;
过程模型
草图sketch;
unevaluated modcl;
未定值模型
一变化variational。
3. 6 其他术谱与定义
下列术语和定义适用于本部分。3. 6. 1
设计原理desigr ralionale
用于构造设计的内在逆辑方法论。3. 6. 2
双血模型duel model
GB/T 16656.55—2010/IS0 10303-55:2005一个过程或混合表达与一个显式表达的结合体,第二个代表第一个定义的模型参数类的一个例子。3.7维略语
以下缩略词适用于本部分。
AP:应用协议(ApplicatiotProtocol)B-REP:边界表达(Boundaryreprcsentation)CAD:计算机辅助设计(ComputerAidedDesign)CSG构造实体几何(ConstructiveSolidGeometry)IR集成资源(IntegratedResource)4过程慎式
procedural_model_schem(过程模型模式>以下列EXPRFSS声明开始,并且标识了必要的外部引用。EXPRESS描述:
GB/T 16656.55—2010/IS0 10303-55.2005*
ScHEMA procedural_model_schena;REFERENCE FROM suPport_Iesource_SchemaREFERENCE FROM representation_schema(iten_in_context,
representation,
representation_item
representation_item_relationship,representation_relationship,using_representation);
REFEREKCE FROM variational_representation_schena(variational_representatian) ;(*
往11以上1用的模式可以在GB/T 16656的下判部分中找到,support_resource_scheme
representation_gchema
variatianal_reprerentarion_xchemaGB/T 16656. 41
GB/T 16656.43
5010303-108
注 2:该模式的图形表达见附录 D 的图 D.1,4. 1 引膏
GB/T 16656.41
GB/T 16656,43
-I50 10303-108
procedural_representation_scherua的主题是按构造操作进行的表达或建模。这与按以执行操作的结果而被显试创建出来的元素的表达或模型形成对比,示例:GB/T 16656. 42 定义了实体数据类型 manifold_solid_brep。它是一个以面,边和项点来形成边界的形状实体表达,这个界把实体的内部和外部分离开来。虽瘀这类表送不包括形状如何被创建的信息,但无论怎样清晰地使用构造操作,它都会对包胃在manifa!dsolidbrp中的所有低暑的比何与拓扑元衰的害成产生影响,本部分为该类形妆在它的产生方式上提供另--种表达方法。4.2基本概念和设定
本模式提供以下表达方法:
——任何类型的模型或表达所生成的构造操作序列的规定;构造序列的层次结构:
在用于混合模型表达的构造序列中嵌入显式定义元素:用于表达representation_item实例的构造操作,GB/T16656其他部分定义的repensentationitem的用法;
---过程模型与显式\当前结果\模型组成的双重表达的定义,后者作为前者所定义模型的参数族的典型实例;
设计原理信息与过程模型的关联;一-过程模型中,通过交互的方式从发送系统中的模型可视化显示中选择的显式元素的标识;过程模型中,为了简化模型的目的而抑制的某些模造操作的标识。本部分初是为CAD系统产生的几何形状的过程与混合模型表达提供方法。基于这个原因+在该模式的描述内容里所列举的事例关注的都是CAD建模。但是,本模式提供的资构遣是在表达、交换与共享任何应用的过程定义和混合模型的通用楼式。附录E的E.1给出了过程建模的非几何应用4
的例子,
4.2.1过程横型
GB/T16656.55-2010/ISO10303-55.2005过程模型在其创建操作过程中被表达。基于这个原因,它同样经常被称为一个构造历史模型。一个纯粹的过程模型由一些操作显式定义,因此,执行这些操作时,所生成显式模型的大部分特定要紊都不可能在这一模型中引用。
示例:一个带有半径R和高H的国柱实体的形状模型可通过包括两步操作的过程校型产生,a)创建一个带半径R的圆形区域,b)在垂直于该圆形区域的方间上,拉伸出距离H。通过执行这些操作,生成的圆柱体有两个圆形边。第一个边对应由第一个操作创建的国形区域的边界,但直到执行了第一个操作,该圆形边才会显式存在。第二个边只有通过第二个操作的执行才会产生。这两种操作表达了圆柱体的形状,但通过它们自身均不能提供单独的几何或拓扑元素的引用方法。在数据交换环境中,被转换的过程模型只规定操作,从它生成显式模型是转换以后在接收弃统中发生的。这个过程称为定值它的输入是未定值的过程模型,输出的是定值显式模型。一个过程模型本质上是参数化的。它的许患构造操作变盘都包含数值。模型中的参数变量可以通过简单的改变这些参数的值而实现。为了看到这些变化对其相应显式模型中的影响,有必要在修改的构造质史基础上对其进行再定值。
正如在本部分中定义的一样,过程模型基本元素是实体数据类型procedural_representatin_se-quence(见4.3.3)。
4.2.2混合模型下载标准就来标准下载网
混合模型是显式元素与构造操作的结合体。示例:CAD系统中一个普通的构造过程使用一个星式定义的平面草图或轮率。它由儿何元素和括扑元素(曲线、点、边、顶点)组成,在曲线元素之间可能发生平行、垂直或相切等几何约束。构造过程通常认为是一个扫统频作,草图在空间移动扫成一个体,并且,按照显式元素上的操作可定义该体,闪此它的表达晨于褪合类型。各等额的扫掠曲面与体在GB/T16656.42中定义,
混合形状模型的交换中,被交换的显式元素通带是建在较低级别元素之上的数据结构,这些元素必须同模型一起传送以完全指定它。这就可能包括诸如模型鑫数与约束(见1SO10303-108)在内的变化元紊。显式转移元素有别于过程定义元素,只不过因为它们不包含proecdural_representationscqucnce 的实例。
4.2.3显式选定元素
过程或混合模型交换中,为了达到标识选定元素的日的,使用鼎式模型元素是很方使的,这些元素标识可从显示在发送系统屏幕上的已定值显式模型中选定出来,示例:假定系统是一个CAD系统,考虑如下博况,一-个由直线段组成的L形区城的封闭二维草国。该操作将产生一个带有已定义阶形特征的块体。这一对象其有一凹形,即,阶梯的内边。假定现在需要在凹形边上倒国角。那么以下就是产生所需状的可能操作序列:a)线性扫掠草图(构造操作)
b)从屏幕中选择被倒国的边(选择操作):)倒回(构造操作)。
间题是在由以上操作序列定义的混合模型中如何表达选择操作。选定的边不在目前模型中,在该模型被定值前它将不会出现,因为它是由草图中的一个顶点的运动而扫成的。解决方法就是显式地从发送系统中传送边(它将从该系统的二级定值模型中被选摔)。之后,当模型在接收系统重新生成时,显式边信息可以用来决定哪条边将被倒圆角。在那个系统中的活动将会是;a)执行扫掠操作生成工模块,通过该操作,被倒圆角的边将在接收系统的显式模型中被创建:b)对比显式传送选定边与所有最新创建的1.模块边,直到找到一个匹配。匹配边是被倒圆角的边1
