GB/T 27584-2011
基本信息
标准号： GB/T 27584-2011
中文名称：光学功能薄膜 聚对苯二甲酸乙二醇酯(PET)薄膜 受热后尺寸变化测定方法
标准类别：国家标准(GB)
标准状态：现行
出版语种：简体中文
下载格式：.rar .pdf
下载大小：118KB
标准分类号
关联标准
出版信息
相关单位信息
标准简介
GB/T 27584-2011 光学功能薄膜 聚对苯二甲酸乙二醇酯(PET)薄膜 受热后尺寸变化测定方法
GB/T27584-2011
标准压缩包解压密码：www.bzxz.net
标准图片预览
标准内容

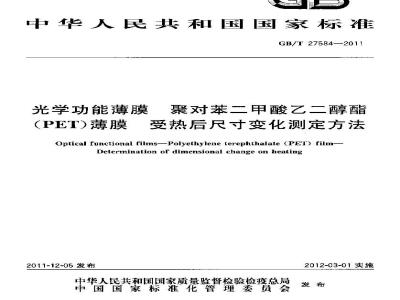

ICS 71. 080, 99
中华人民共和国国家标准
GB/T27584—2011
光学功能薄膜
(PET)薄膜
聚对苯二甲酸乙二醇酯
受热后尺寸变化测定方法
Optical functional films-Polyethylene terephthalate (PET) film-Determination of dimensional change on heating2011-12-05 发布
中华人民共和国国家质量督检验检疫总局中国国家标准花管理委员会
2012-03-01 实施
GB/T 27584—2011
本标准与 ASTMD 1204：2007&非刚性热塑薄片或薄膜高温线性尺寸变化的试验方法的一致性程度是非等效。
本标准由中国石油和化学工业联合会提出本标准由全国光学功能薄膜材料标准化技术要员会(SAC/TC431)归口。本标起草单位：合肥乐凯科技产业有限公司、中国乐凯胶片集团公司，本标准起草人志健、张鹏、焦聪宣。1
TTTKAONKACA

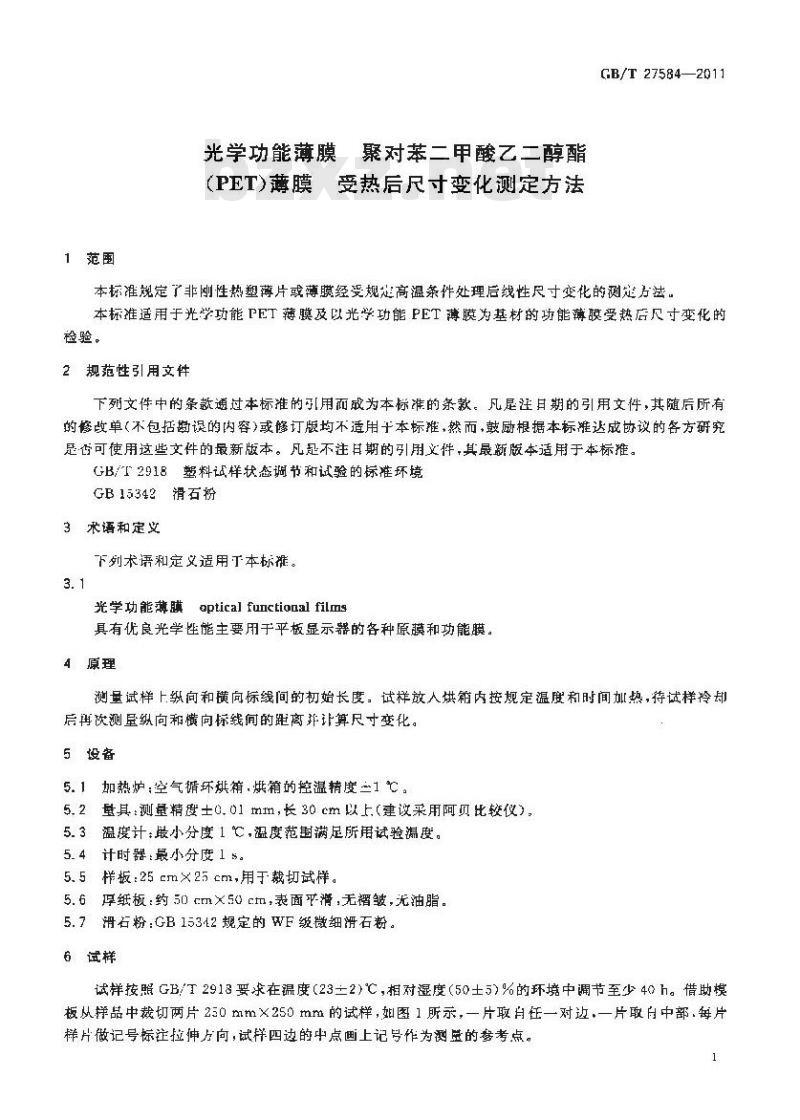

1范围
光学功能薄膜聚对苯二甲酸乙二醇酯（PET薄膜受热后尺寸变化测定方法GB/T27584—2011
本标准规定了非刚性热塑薄片或薄膜经受规是高温条件处理后线性尺寸变化的测楚方法。本标准适用于光学功能PET薄膜及以光学功能PET薄膜为基材的功能薄膜受热后尺寸变化的检验。
2规范性引用文件
下列文件中的条款通过本标准的孔用而敬为本标准的条款。凡是注甘期的引用文性，其随后所有的修收单（不包括勘误的内容或修订版均不适用于本标推，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注且期的引用文件，其最新版本适用于本标准。GB/T2918料试样状态调节和试验的标准环境GB15342滑石粉
3术语和定义
下列术语和定义适用于本标摊。3.1
光学功能薄膜optical functioaal films具有优良光学性能主要用于平板显示器的各种原膜和功能膜。4原理
测量试样上纵向和横向标线间的初始长度，试样放人烘箱内按规定温度和时间加热，特试样冷却后再饮测垦纵向和横向标线间的距离环让算尺寸变化。5设备
5.1加热炉：空气循环班箱·烘箱的控温精度三1℃。5.2量其：测量精度±0,01mm，长30em以上（建议采用阿贝比较仪）。5.3温度计：最小分度1℃，温度范围满足所用试验温度。5.4计时器：最小分度1s。
5.5样板25cm×25cm，用于裁切试样。5.6厚纸板：约50cm×50cm，表面乎滑,无褶皱，无油脂。5.7滑右粉:GB 15342 规定的 WF级微细滑石粉。6试样
试样按照 GB/T2918要求在温度(23二2)℃,相对度(50士5)%的环境中阐节至少40 h。借助模板从样品中裁切两片 250 mm×250 mr 的试样,妇图 1 所示,一片取自任一对近,一片取自中部,每片样片做记号标注拉伸方向，试样四边的中点画上记号作为测虚的参考点。1
TTKANYKACA
GB/T 27584—2011
注：4和工点是位于试样边缘中部的参考标志图1从样品上载切试样的方法
乙试验步
正瑶取赫出方间
7.1测量试样上相对两边参考标记之间的初始长度D,，精确至0.01mm。7.2在一张厚纸上撤上薄薄一层滑石粉，试样叠放在其巾央部位，再撤撒一薄层猎石粉，盖上另一张厚纸,用纸爽将它们夹紧（纸上滑石粉要撒播均勾，试样不受盖纸及纸夹的限制，试验期间一定要保证试样释放力时能不受限制的改变形态）。7.3将纸及游膜组成的三层结构平放在烘箱中，温度及时间根据受试材料确定。多个层结构不得叠放，这样会限制受试薄膜在两层纸中的运动。7.4烘箱存放结束后，试样在温度（23士1)℃和相对湿度(50士5)%的环境条件下至少调节1h。把纸取山店，测量试样上相对两边上参考标记之间的距离，精确至0.01nm，如果实验表明它对结果没有影响.再调节时间可缩短。
8加热时间和温魔免费标准下载网bzxz
常规试验条件是加热温度150℃，加热时间30min，对特殊应用可按客广要求的加热温度和时间进行试验。
9结果计算
接照式(1)计算线性尺寸的变化：AD =[(Dr D,)/D,I× 100
式中：
D一一试样试验前后线性尺寸的变化：Dr——试样试验后最长度（或宽度），单位为毫米（mm）D,—试样试验前长度(或宽度),单位为毫米(mm)。注：刀可能为正或负，正值表示伸长：负值表示收缩，分别计算两块试样纵向和横向结果的算术平均值,精确至小数两位。10试验报告
试验报告应包括以下内容：
a）试验样品的编号；
试验口期：
试验人员；
试样调节条件：
TTTKONYKAA
（1）
试验温度：
加热时间；
纵向和横向平均线性变化的百分率。TTTKAONT KACA
GB/T27584—2011
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
中华人民共和国国家标准
GB/T27584—2011
光学功能薄膜
(PET)薄膜
聚对苯二甲酸乙二醇酯
受热后尺寸变化测定方法
Optical functional films-Polyethylene terephthalate (PET) film-Determination of dimensional change on heating2011-12-05 发布
中华人民共和国国家质量督检验检疫总局中国国家标准花管理委员会
2012-03-01 实施
GB/T 27584—2011
本标准与 ASTMD 1204：2007&非刚性热塑薄片或薄膜高温线性尺寸变化的试验方法的一致性程度是非等效。
本标准由中国石油和化学工业联合会提出本标准由全国光学功能薄膜材料标准化技术要员会(SAC/TC431)归口。本标起草单位：合肥乐凯科技产业有限公司、中国乐凯胶片集团公司，本标准起草人志健、张鹏、焦聪宣。1
TTTKAONKACA
1范围
光学功能薄膜聚对苯二甲酸乙二醇酯（PET薄膜受热后尺寸变化测定方法GB/T27584—2011
本标准规定了非刚性热塑薄片或薄膜经受规是高温条件处理后线性尺寸变化的测楚方法。本标准适用于光学功能PET薄膜及以光学功能PET薄膜为基材的功能薄膜受热后尺寸变化的检验。
2规范性引用文件
下列文件中的条款通过本标准的孔用而敬为本标准的条款。凡是注甘期的引用文性，其随后所有的修收单（不包括勘误的内容或修订版均不适用于本标推，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注且期的引用文件，其最新版本适用于本标准。GB/T2918料试样状态调节和试验的标准环境GB15342滑石粉
3术语和定义
下列术语和定义适用于本标摊。3.1
光学功能薄膜optical functioaal films具有优良光学性能主要用于平板显示器的各种原膜和功能膜。4原理
测量试样上纵向和横向标线间的初始长度，试样放人烘箱内按规定温度和时间加热，特试样冷却后再饮测垦纵向和横向标线间的距离环让算尺寸变化。5设备
5.1加热炉：空气循环班箱·烘箱的控温精度三1℃。5.2量其：测量精度±0,01mm，长30em以上（建议采用阿贝比较仪）。5.3温度计：最小分度1℃，温度范围满足所用试验温度。5.4计时器：最小分度1s。
5.5样板25cm×25cm，用于裁切试样。5.6厚纸板：约50cm×50cm，表面乎滑,无褶皱，无油脂。5.7滑右粉:GB 15342 规定的 WF级微细滑石粉。6试样
试样按照 GB/T2918要求在温度(23二2)℃,相对度(50士5)%的环境中阐节至少40 h。借助模板从样品中裁切两片 250 mm×250 mr 的试样,妇图 1 所示,一片取自任一对近,一片取自中部,每片样片做记号标注拉伸方向，试样四边的中点画上记号作为测虚的参考点。1
TTKANYKACA
GB/T 27584—2011
注：4和工点是位于试样边缘中部的参考标志图1从样品上载切试样的方法
乙试验步
正瑶取赫出方间
7.1测量试样上相对两边参考标记之间的初始长度D,，精确至0.01mm。7.2在一张厚纸上撤上薄薄一层滑石粉，试样叠放在其巾央部位，再撤撒一薄层猎石粉，盖上另一张厚纸,用纸爽将它们夹紧（纸上滑石粉要撒播均勾，试样不受盖纸及纸夹的限制，试验期间一定要保证试样释放力时能不受限制的改变形态）。7.3将纸及游膜组成的三层结构平放在烘箱中，温度及时间根据受试材料确定。多个层结构不得叠放，这样会限制受试薄膜在两层纸中的运动。7.4烘箱存放结束后，试样在温度（23士1)℃和相对湿度(50士5)%的环境条件下至少调节1h。把纸取山店，测量试样上相对两边上参考标记之间的距离，精确至0.01nm，如果实验表明它对结果没有影响.再调节时间可缩短。
8加热时间和温魔免费标准下载网bzxz
常规试验条件是加热温度150℃，加热时间30min，对特殊应用可按客广要求的加热温度和时间进行试验。
9结果计算
接照式(1)计算线性尺寸的变化：AD =[(Dr D,)/D,I× 100
式中：
D一一试样试验前后线性尺寸的变化：Dr——试样试验后最长度（或宽度），单位为毫米（mm）D,—试样试验前长度(或宽度),单位为毫米(mm)。注：刀可能为正或负，正值表示伸长：负值表示收缩，分别计算两块试样纵向和横向结果的算术平均值,精确至小数两位。10试验报告
试验报告应包括以下内容：
a）试验样品的编号；
试验口期：
试验人员；
试样调节条件：
TTTKONYKAA
（1）
试验温度：
加热时间；
纵向和横向平均线性变化的百分率。TTTKAONT KACA
GB/T27584—2011
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
