ICS 83. 140. 99
备案号:34529--2012

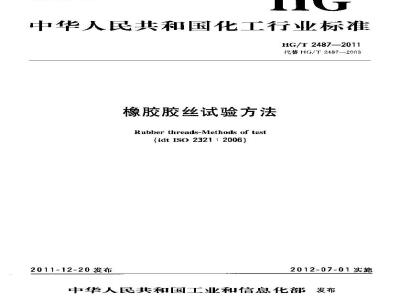

中华人民共和国化工行业标准
HG/T 2487—2011
代替HG/T2487—2003
橡胶胶丝试验方法
Rubber threads-Methods of test(idt Is0 2321 : 2006)
2011-12-20发布
2012-07-01实施
中华人民共和国工业和信息化部发布前音
2规范性引用文件
样品或试样调节
胶丝性能
拉伸强度,定伸应力与拉断伸长率施瓦兹(Schwartz)值(SV)
定负荷伸长率
应力保持率
松弛状态下胶丝加速老化试验
下热试验
并带胶丝;胶丝间粘合强度
洗漆期间耐铜污染性
洗漆对胶丝的影响
耐空气污染性
TTTKONKAA
HG/T 2487--2011
HC/T2487—2011
本标准按照GB/T1.12009《标准化T作导则第1部分:标准的结构和编写》修订本标准使用翻译法等采用1S0)2321:2006《橡胶胶丝一试验方法(英文版)。与本标准中规范性引用的国际文件有一致性对应的我国文件如下:---GB/T250评定变色用灰色样卡(idt1S)105/A02:1993)GB251评定沾色用灰色样卡(ittIS0105/A03:1993)GB/T528硫化橡胶或热塑性像胶拉伸应力应变能能的测定(indtISO37:2005)GB/T1033.2塑料非发泡塑料密度的测定方法第2部分:密度梯度杜式法(idtISO 1183-2 : 2004)
GB/T2911橡胶物理试验方法试样制备调节通用程序(idtISt)23529:2004)GB/T3512硫化橡胶或热翊性橡胶热空气加速老化和耐热试验(cYIS0188:1998)GB12806实验案用玻璃器皿单刻度容量瓶(eIS010421983)GB12808实验室用玻璃器皿单刻度吸管(cqVIS()648:1977)木标推代替H/T2487—2003&橡胶咬丝试验方法》,与HG/T2487—2003相比,主要技术变化如下:
增加『月录部分(见日录)
增加『引用文件*ISO1183-2&塑料·非发泡塑料密度的测定万法第2部分:度梯度柱式法》”(见2)#
将“样品和试样的停放\修改为“样品和试样调节”(见3.2003年版的3);修改了截面积计算(见4.1,2003年版的4.1):增加了“设备”(见4.3)
—删除了方法A(见2003年版的4.3.1.1);修改了切割试样长度,除了注的内容(见4.4.1.2003年版的4.3.1);-一修改了截而积计算公式,并将“长为1Q00mm胶丝的项量\修改为“并带胶丝的质量”(见4,5.1、4.5.2,2003年版的1.4.1、1.4.2)修改了支数的表示(见4.5.3,2003年版的4.4.3);修改胶丝的米值,以中值表示(见5.3.2,2003年版的5.3.2);增加了“胶丝性能”(见6)
-增加了密度的测定方法B(见7.3.2);将拉伸强度、拉断伸长率合并为一章(见8,2003年版的7、8);一:修改了设备的内容(见8.2,2003年版的7.2);修改了拉伸强度,定伸应力、拉断伸长率的结果表示(见8.4,2003年版的7.4、8.5);将\定伸应力”部分整改为\施乱兹(Schwariz)值(SV)\(见92003年版的9),修改了延负荷伸长率的延义,增加了注1,注2(见10,1,2003年版的10.1);修改厂定负荷伸长率的试样要求(见10.2.2003年版的10.2);修改了定负荷伸长率的结果表示(见10.5.2.2003年版的10.5.2);将装置\修改为\设备\(见11.3、13.3.2003作版的11.3.15.3);改了应力保持率的结果衣示(见11.3.2,2003年版的11.5.2);修改了胶丝老化性能评价项目L见12.2.1c),2003年版的12.2.11,TKANYKACA
[IG/T24872011
……-修改「松他状态下胶丝加速老化试验时间(见12.2.2.12.5.1,2003年版的12.2.212.5.1)—-修收了结果表示(见12.6.2003年版的12.6)将“耐热老化试验“修改为“耐十热试验“(见13.2003年版的[5):将“试验所测定的物理性能可以是第7章--第 11章中规定的任意一项,然而最适合的是定伸强度值或应力保持率(见第11竞)”修政为“试验所测定的物理性能可以是第8竞和第11章中规定的任意-项,然而最适合的是施瓦兹值(见9.1.1)和应力保持率(见第11章),”(见13.2.2.2003年版的15.2.2);
一修改了干热试验的结果表示(见13.5,2003年版的15.5);--·将\并带胶丝.胶丝问黏合强度”修改为:“并带胶丝:胶丝间粘合强度”(见14.2003年版的…--修改了结架表示的内荠及计算公式(即14.62003年版的13.6);修改广试剂中的铜标准猝液(见15.3.1、15.3.2.2003年版的14.3.1、14.3.2)一将“试验所选定的物理性能叫以从第了意至第11竞魏正的任何试脸,然而,最适当的试还是定伸强度值(!.1.3)或序保持率(第11章)“修效为“用测楚试验所选延的物理性能可以是第8章室第11章规楚的任何一种.然面,最适合的是施瓦兹值(9.1.1)和成力保持率(第11章)\(见16.2.2.2003 年版的 16. 2.2、16. 5. 1) 5一将1.5.1条修改为“取规楚数量的试样,采用适当的试验方法测楚所选定的物理性能的初始值。如果测定Schwatlz.值,最大预长在机械节过牛试样伸长)限制准:300%为宜,以避免老化后在预伸长期间过度换坏,姐果测定10紧仲长的应力保持率,在即将仲长到100进行测量前,胶塑应以300为伸长率预仲长循环六次,(.见16.5.1,2003年版的16.5.1)修改了在室温下晾T时间(见16.5.1,2003年版的16.5.4);修收了结果表示(见16.6.2003年版的16.6)+增加了耐穿气污染性内容(见17)。本标唯由中国石油和化学工业联合会提出本标雅山全国橡胶与橡胶制品标准化技术委员会胶乳制品分技术委员会(SAC/TC35/SC4)本标准主要起草单位:海建三信织造有限公司,中国化工橡胶株洲研究设计院。本标准工要起草人:胡临德、尤晓燕、邓一志、正金英:本标准历欲版本发布情况:
HG/T 2112.1~2112.31902;
11G/T2487-19933
—HG4-1206979,11G/T24881993:--HG/T2724.1~-2724.71995;
HG/T 2187 2003.
TTTKANTKACA
1范围
橡胶胶丝试验方法
HG/T2487—2011
本标准规定了测定橡胶胶丝一般物理机械性能的试验方法。同时还规定了胶丝与织物接触时的特定机械性能。出于胶丝横截面较小,而且在特定场合下使用,固而制定了一些专用的试验方法。本标准适用天然橡胶或合成案异戊二烯橡胶制成的胶丝。对十山其他合成橡胶(如聚兹酯橡胶)制成的胶丝,本标准中的些试验方法并不完全适用,必须指出,只能用未曾使用过的橡胶胶丝或用相向的工艺条件制造的胶丝逊行比较,分析胶丝是因环绕网,制造成型或其它加工过程而产生的结果,成考想到胶丝原先的制造和处睡情况十分重要,在试验报告中注明知悉的胶丝原先情况和所使用的松地处理方式,2规范性引用文件
下列文件对于本文件的应用是必不可少的,尼是注口期的引用文件,仪所准日期的版本适用于本文件。凡是不注「期的引用文件·其最新版本(包括所有的修单)适用于本文件。ISO37硫化橡胶或热塑性像胶拉伸应力应变性能的测定ISO105-A02评定变色用灰色样卡1S0F105-A03评定沾色用灰色样
IS()188硫化橡胶或热塑性橡胶热空气加速老化和耐热试验ISO648实验率用玻璃器.川单刻度吸管IS010M2实验率用玻璃器--单刻度容量瓶1S()1183-2塑料非发泡塑料粥度的测定方法第2部分:密度柳度柱式法[S()23529像胶物理试验方法试样制备和调节通用程厅3样品或试样调节
试验前按GB/T2941规定的标准环境条件,将样品或试样处于松驰状态下保持不少于16h,试验应在同样的坏境条件下进行。所选择的试样应清洁、十燥,无外观缺陷。样品或试样在调节或试验过程中不应与匍,镁或其化合物接触。4计算
4. 1 截面积计算
以计算的胶丝横截面面积为其截面积,单位为nm。注:计算截利相当于标称密度为1MIg/m(一-1g/cm)胶丝的德克斯支数,链议采用该种截面积。4.2支数(规格)
4.2.1胶丝的支数是指在25.4mm内能并排排列的胶丝根数。圆形胶丝的支数可用25.4除以胶丝的直径(单位:tm)而得:正方彤胶丝的支数可用25.1除以胶丝边长(单位;mm)而得;短形胶丝的支数通常尼指与其截面相等的正方形胶丝的支数。对下圆形胶丝,支数100即咬丝直径为0.25tmm;对于正方形胶丝,支数为-10即胶丝边长为0.635mm
4.2.2圆形胶丝支数表示方法迹常是川该皎丝的支数和与之裁面积相当的正方形胶丝实际支数最接1
TTTKAONTKACA
G/T 2487—2011
近的整偶数来衰示((圆形胶丝的支数×1.13一正方形胶丝的实际支数)。例:将支数为50的圆形胶丝表示为 50/56。4.2.3多根圆形胶丝支数的衣示方法是月依次标明纠成的根数和具有与组合胶丝和同总横截面面积的单根胶丝的支数以及与此相当的正方形胶丝的支数米表示。例:山一根胶丝构成的多根圆形胶丝的支数可按与三根胶丝总横裁面积相等的支数为32支的圆形胶丝来表示,即以3/32/36表示。4.3设备
试验装置为一知形垂直框架,分别在其上、两端各安装一·块内习锋利日平行的金属板,每块金属板上安装切割装置(由切刀和金属内刃前端以铰链结构固定组成)和一个表面问外凸出的火具。应采用弹簧加压式类其,两金属板内刃口间距为(100=1)mm,其结构见图11一金同板:
2—)夹H;
3一切制置:
图1试样裁取装置
4.4步骤
4.4.1切割试样
取五个胶丝样品,将其划割成长约110mm,将每个并带胶丝样从两边均等地剥离10根腰丝。如果胶丝是从线轴F:或是从其他处于张力状态形式下的胶丝下取得的,应在(70士2)恒温箱中热处理30Hin,热处理后按第3章中姚定调背,对于术受张力作用的胶丝占接按第3章现定调节。在上夹具悬托已调节过的胶丝。将胶丝在无拉伸作用下摆放到垂直位置,即时用下来具将其固定,按光下端后上端顺序,将胶丝切割至规定的长度。4.4.2试样称量
轻微抖动或刷拭去除切割胶丝上的隔离剂+然称量,精确到工1不。4.5结果表示
TTTKANYKAA
4.5.1截面积S按式(1)计算:
式中:
-按第了章规定测出胶丝的翻度,单位为兆克每立方米(Mg/m);并带咬丝的质量,单位为毫克(mg)4.5.2咬丝支数C按式(2)、式(3)计算:形胶丝:
正方形胶丝:
式中:
C—22.51
按第7章规延测山胶丝的密度,单位为兆克每立方米(M/m\),m:一并带胶丝的质量,单位为旁克(mg)。HG/T2487-2011
4.5.3以4.2.3中5个试样的支数巾值表示胶丝的支数,同时还应注明最人值和最小值,5米值
5.1术语和定义
在木章节中,引用了下列术语和定义。米值 melric yicld
1 000 g胶丝无张时的长度,单位为米。5.2步
按照1.4.2 中规定测淀5个试样中每个试样的质量。5.3结果表示
5.3.1橡胶胶丝的米值以每下克胶丝的米数表示,按式(4)计算:1000
1000r1m胶丝的质量,单位为克(g)。5.3.2胶丝的米值以5个减样的中值表示。6胶丝性能
胶丝性能包括:一般物理机械性能和胶丝与纤维接触时的特定机械性能。按表1、2规定的试方法进行测定。
TKNYKACA
HG/T 2487—2011
7密度
7.1术语和定义
囊 1胶丝一般性能
物理与机性能
拉伸强度,定伸应,力,拉断伸长率施瓦该值(SV)
定负荷伸长求
应力保持率
松延状下胶些加速老化试验
府下热试验
胶丝特种性能
胶丝与纤维时的机裁能
并带腔:丝间粘合弹度
洗涤期间耐污染性
洗涤对胶丝的影响
耐空气污染性
本章中,引用了下列术语和定义,【胶丝】密度density(of thread]章节号
卓节号
能标推实验室温度上所测得的胶丝试样的每单位体积的质量,单位用Mg/”表示。注:标推实验究温度按GB/T291中规定调节。7.2原理
将试样放人适当的液体混合物中.调整被体密度,以试样既不上浮也不下沉时的液体密度作为较丝的密度。
7.3方法
7.3.1方法4
7.3.1.1布场上大多数胶丝的密度在:0.9Mg/m31.11Mg/m3范用,因此,有必要制备在此密度范间内的系列液体,乙醇(.75Mg/m)和乙二醇(1.1lMg/n)的混合液即为-种合适的液体。对于密度人的胶丝可使用合适的无机盐溶液。可以选用氛化钠溶液,7.3. 1. 2便用混合液前,应使其混合均匀且无气泡,混合液成保持在密封容器中,避免挥发,减在(20+2)℃ 下使用;
7.3.1.3仪器
7.3.1.3.1穿积为1000 mL的玻璃杯7.3.1.3.2液体密度计或密度秤或其他仪器,测量精度至少为0.005Mg/m37.3.1.4步骤
7.3. 1.4. 1从样品中取四根约 [0 mm的试样,将每-试样短人乙醇中,然后用-乎指搓揉,以消除试样表面的灰尘和气泡。
7.3.1.4.2将种合适的液体(见7.3.1.1>混合完个均句,应注意不能产牛气泡,在液体中放人个4
TTTKONKAA
HG/T 2487—2011
试样,通过加人适当的混合被以调整液体的密度,每次加人混合液后需完全混勾,不断地调整直全试样不沉降也不漂浮为止、
7.3.1.4.3在混合液中测试其他三个试样,二个试详至少两个试样必须在3min10mi内达到F述乎衡状态。
7.3.1.4.4测楚滤合液的密度,精确到0.005Mg/m7.3.2方法B
按IS1183-2测定试择。
8拉伸强度、定伸应力与拉断伸长率8.1术语与定义
下列术语与定义适用于本标准,8. 1. 1
拉伸强度tensile strength
在规定条件下拉仲胶丝至断裂时的应力。其数值根据胶丝初始截面积计算,单位用MIa表示。8.1.2
300 %和 500 %定伸应力nndulus at 300 % and 500 %测量胶丝伸长率为300%和500%时的应力,计算其原始单位横截面积上的应力,单位为MPa。注:1 MPa=1N/mm2.
拉断伸长率elongation al break胶丝在规条件下伸长至断裂时所增加的长度,以相对于初始长度的增加量的百分数表尔。例如:30mu长的试样,断裂时长度增加到210mm,拉断伸长率为600%8.2设备
8.2.1环绕机。
8.2.2拉伸试验机应符合GB/T528要求,使用\O\形环状夹具:8.3试验步孵
8.3.1试样制备
试样在室温中松弛状态下放置60tmin确保胶丝中的成力消除,随后称量开计算其平均直径,使用绕环机将胶丝制成坏形弹将木端系半,环形直径根据拉伸测试机两个圆柱体的距离而定(见8.3.2),通背是100mm。每个试样环形的总数根据胶丝支数和拉伸机负荷容量而定,环形越多总的摘截面积越大.因此,需要拉仲试样至断裂时的负尚就越大。8.3.2环形试样环绕在拉力机圆柱体上,坏形的凸径为刚好在无拉仲作用下定在两个圆柱体上。然启开动拉月机拉伸试详至断裂,亢工读取仲长率为300%与500%时的定伸应力,拉伸强度和拉断伸长率。随试验机配胃程度而定,通常将坏形横截面积输入机器就会自动计算山定仲应力和拉伸强度并由打印机打印旧来或在电脑上显示出来,拉断仲长率以相对于原始长度(100n)的百分数计算,在测试完成时拉力机会自动显示拉断伸长率。测试5个试样。
B.4结果表示
300%定伸应力(mN/mn)一Fa/A
500%定伸应力(mN/1utn\)=Fso0/A拉停强度(mN/nm)一Ft/A
Le-10×100
拉断伸长率(%)二
TTTKAONTKACA
HG/r 2487—2011
F:s00-
试样拉伸到300%伸长时的力,单位为毫牛(mN);试样拉伸到500为伸长时的,单位为毫牛(mV);Fr一试样拉伸到断裂时的力,单位为赔牛(nN);试样机截面积,单位为平方音米(mm2);A-
H一一试样控断时的长度,单位为米(mm)试样原始长度,单位为毫米(mm)Lu-
拉伸强度、定伸应力与拉断伸长率结果用5个测试值的中值表示.应舍弃最大值与最小值,另外,检测报告中应说明使用仪器类型和试验步骤。9施瓦效(Schwartz)值(SV)
9.1术语和定义
下列术语和定义适月于本标推,9. 1. 1
施瓦兹【Schwarx)值(s)Schwartzvalue经预松弛处理(机械调节)质的胶丝,在规定仲长率下拉伸和回缩试样,用晚丝初始裁面积计算每革位面积应力平均值,单位为MPa。注1:施瓦兹(Schwarlz)值用简略符号SV表示这里为预伸长率(机城测节过程中试择伸长的长度),为读数时读取的伸长率,者都以韧始长度的召分数表示和行必须叫的带数。除另有规定外,应越下或选择:=1100
注3,在试验时,根期腔些的类型的忧选值为30%和500况。9. 1. 2
施瓦兹[Schwar1z]滞后率
经预处理(机调节)后.在规定伸长率测定拉伸和回缩状态下施加负荷的比值。注l:施试慈(SchweTtz)滞后率用简略符号SIIR表示,这里为预伸长率(机械调节过程中试样伸长的长度).n为读数时读取的仲长率,两者都以初婚长度的而分数衣示和必到是的整数件。除另有规定外,应按接下式选择:—n+100
证2:在试验过,根糖胶终的类致,n的优选值为300%和101)%9.2仪器bZxz.net
恢刃8.2所描述的仪器.
9.3步骤
制备3个试样,每个试样包括-个或多个胶丝环,H圆周对(100!1)mm,圈数的多少成与胶丝的支数和设备的能力相适应。
具多坏的试样,在放人“(\形具之前,用于指转动使胶丝均勾分布在两锟轮之间。按的伸长率持续进行入次伸长与回结的循环,在第六循环时读取元为的仲长率(在伸长和回缩过程巾),为读取数据,允许尽量短时的暂停。9.4结果表示
施瓦慈值SV·用MPa表示;施死兹滞后率STIR,用百分数表示,If算公式如式(5)式(6)SVS
我中:
F1-在仲长时、伸长率下(第六次循坏)的负荷.单位为兆牛(MN):TTKANYKACA
F2:--在回缩时.n%仲长率下(第六次播环)的负荷,单位为兆牛(MN)S试样的初始面积,单位为方米(㎡);N——试验胶丝的图数。
HG/T 2487--2011
胶丝的施死效值和施瓦效滞后率以3个试样的中值表示,检测报告中虚说明仪器型号与试险步骤。10定负荷伸长率
10.1术语与定义
下列术语和定义适历于本标谁。定负荷伸长率clongation under specified load在定负低下的应力使胶丝产生伸长的百分数。注1:胶丝的出产期痴原先的处理情况(包括贮存时问和任何调节)对末经预处理的胶丝(例如胶丝未经机械调节)进行定负衔下的试瞬具有一定的影响。注2:一股有两个水平的力适用,即;15.5kPa(=15.b mN/mm2)和27.1kPa(=27.4mN/mm)。10.2试样
根据胶丝支数使用一个或多个试样,其长度视设备条件而定。10.3设备
10.3.1试验设备基本要求是能使试样以恒定速度拉仲而达到预定负荷,读取伸长时用刻度尺。10.3.2一种合适的设备见图2,它包括:a)刃以读取试样伸长率的刻度尺;b)两个用以夹持试样末端的夹具,初始状态时夹具间的长度为(150士2)nun,且在上夹具上方带有可沿垂直方向以(30+10)mm/述度拉伸试样的装置:)连接在下夹其上的盘子,川以添划必要的重量,使负荷与所试验的胶丝相适应:d)紧靠在盘子下面的电川关,当拉伸胶丝时所施加的力超过盘广重量与加人所要求的物重总和时,则盘手升高,使开关能停止电机转动并启动制动装置。对于本试验,如果不使用以上所描述的设备而使用符合8.2要求的设备,在检测报告中应注明所用设备型号与试验步骤,
制备3个如10.2中规定类型的试样,将第个试样的末端固定在夹具上绷紧但不拉伸,然后,在盘内加入所要求的重鼠,按动电按,当拉伸测试机通过电按钮自动停止时.在刻度尺上测量试样的伸长。其他两个试样重复以上步骤。
10.5结果表示
10.5.1在规定负荷下,试样的伸长率A以百分数表示,按式(7)计算:A=4=lcx100
武中:
试样拉伸时的初始长度,单位为毫米(mm);It—试样拉仲后的总长度,单位为米(Inm)。10.5.2试样定负荷仲长率结果取3个试样结果的中值。(7)
IG/T 2487-2011
刻度尺,
央持器:
3称重盐:
4-电按钮。
11应力保持率
1. 1 术语和定义
下列术语和定义适用于本标摊。应力保持率stress reteatian
图2定负荷伸长率测定仪
当样在恒定仲长率(通带为100%)下保持至规定时间后的剩余负荷,按初始负荷的百分数计算11.2试样
试样由9.3描述类塑的胶丝环组成,11.3设备
图3所示为避行本项试验的一种简单装置,试样的端过一个标桩,另-端用·钢丝夹连接到另一标桩上。用一弹簧拉力计连接到丝来的另一端,并测量正好使钢丝火离开标桩所需的负荷,两探回的鼠离应使辫丝认到所规伸长,误差为十2究9
