ICS 33.100.01

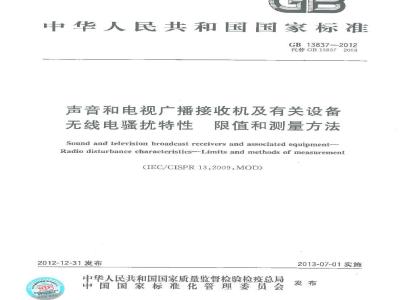

中华人民共和国国家标准
GB 13837-2012
代替GB138372003
声音和电视广播接收机及有关设备生限值和测量方法
无线电骚扰特性
Sound and television broadcast receivers and associated equipment-Radio disturbance characteristics--Limits and methods of measurement(IEC/CISPR13:2009,MOD)
2012-12-31发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2013-07-01实施
GB13837--2012
规范性引用文件
术语和定义、缩略语·
骚扰限值
4.1概述
电源端骚扰电压
天线端扰电压
具有一体化或外加RF图像调制器的设备RF输出端有用信号和疆扰信号电压疆扰功率
辐射骚扰
辐射功率
测量方法
试验信号
5.3150kHz～30MHz频率范围内电源端疆扰电压.30MHz~~2.15GHz频率范围内接收机和具有RF输入端的有关设备天线端骚扰电压的5.4
5.530MHz2.15GHz赖率范围内具有RF图像调制器的有关设备RF输出端有用信号和骚扰电压的测量
5.630MHz～1GHz额率范围内有关设备（录像机除外）疆扰功率的测量5.7
30MHz~1GHz频率范围内3m法辐射场强的测量5.81GHz～18GHz频率范围内辐射测量室外单元输人端本振功率的测量5.9
6CISPR无线电疆扰限值的说明
6.1标准符合性：
6.2限值的意义：
6.3在统计基础上符合限值
附录A（规范性附录）数字信号广播接收机：附录B（资料性附录）
数字电视有用信号基本信息
附录C<资料性附录）乎板电视接收机的设置2
本标准的全部技术内容为强制性。言
本标准按照GB/T1.1-2009给出的规则起草。CB13837-2012
本标准修改采用IEC/CISPR13：2009《声音和电视广播接收机及有关设备无线电骊扰特性限值和测量方法》。
IEC/CISPR13：2009的最主要的变化是增加RMS-平均值限值和明确规定了对数字广播接收机的要求。本标准与IEC/CISPR13:2009的不同之处为在4.1中增加最后---段和A,5.3.3中的注。此外，鉴于我国数字电视标准与国际标准有所区别，因此，本标准的附录B与CISPR13：2009附录B的内容有所差异。本标准根据中国的数字电视广播制式，给出相关的信息。针对平板电视按收机的显示特性与CRT电视接收机有很大的不同,增加附录C平板电视接收机的设置。本标准代替GB13837—2003《声音和电视广播接收机及有关设备无线电于扰特性限值和测量方法》。本标准与GB13837.--2003相比主要变化如下：增加了RMS-平均值检波器的测量和限值；增加了对数字电视接收机和数字声音接收机的限值要求和测量方法。本标准由全国无线电干扰标准化技术委员会（SAC/TC?9)提出并归口。本标准负责起草单位：中国电子科技集团公司第三研究所。本标准主要起草人：林京平、徐鬼、草霞、郭小琪、朱琳、马效愚。本标准所代替标准的历次版本发布情况为：GB6114—1985和GB7236—1986、GB13837—1997、GB13837—2003。1范围
声音和电视广播接收机及有关设备无线电骚扰特性限值和测量方法GB13837-2012
本标准规定了声音和电视接收机及有关设备的测量方法：同时还规定了控制这类设备驱扰的限值。对于多功能设备应该同时满足本标准和/或其他标准相关条款的要求，见4.1。本标推适用于接收广播和类似传输的声音和电视接收机及有关设备所产生的电磁能，题率范围9 kHz-~400 GHz.
没有规定限值的频率不需要进行测量。用于集体接收的接收系统，特别是电缆分配系统前端（共用天线电视，CATV）和共用接收系统（主天线电视，MATV属于GB13836的范畴。用于接收数字信号的广播接收机的要求见附录A和附录B。不包括信息技术设备（ITE），即使它与电视接收机相连。广播接收机与电信网络连接的电信端口，属于GB9254的范围。此外，当电信端口具有广播接收功能时，可独立于电信功能的广播接收功能应该单独进行测量，测量期间电信功能不工作。
PC调谐卡应按照本标准的相应条款进行测量。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注期的引用文件，仅注日期的版本适用于本文件。凡是不注月期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T31.74PAL-D制电视广播技术规范GB/T4365电工术语电磁兼容（GB/T4365--2003,IEC60050（161：1990DT）GB48242004工业、科学和医疗（ISM）射频设备电磁扰特性限值和测量方法（IEC）CISPR11:2003,IDT)
GB/T6113.101无线电疆扰和抗扰度测量设备和测量方法规范第1-1部分：无线电骚扰和抗扰度测量设备测量设备（GB/T6113.101—2008，IEC/CISPR16-1-1：2006，IDT）GB/T6113.102无线电疆扰和抗扰度测量设备和测量方法规范第1-2部分：无线电骚扰和抗扰度测量设备辅助设备传导扰（GB/T6113.102—2008，IEC/CISPR16-1-2:2006，IDT）GB/T6113.103无线电疆扰和抗扰度测量设备和测量方法规范第1-3部分：无线电骚优和抗扰度测量设备辅助设备骚扰功率（GB/T6113.103—2008.IEC/CISPR16-1-3:2004，IDT）GB/T6113.104，无线电骊扰和抗扰度测量设备和测量方法规范第1-4部分：无线电扰和抗：扰度测量设备辅助设备辐射扰（GB/T6113.104—2008IEC/CISPR16-1-4:200号，IDT)GB/T6113.202无线电骚扰和抗扰度测量设备和测量方法规范第2-2部分：无线电疆扰和抗扰度测量方法驱扰功率测量（GB/T6113.202—2008，IEC/CISPR16-2-2:2004，IDT）GB/Z6113.403无线电骚扰和抗扰度测量设备和测量方法规范第4-3部分：不确定度、统计学和限值建模批量产品的EMC符合性确定的统计考虑（GB/Z6113.403一2007，IEC/CISPR16-4-3：2004D
GB13837--2012
信息技术设备的无线电驱扰限值和测量方法（GB9254—2008，IEC/CISPR22：2006，GB9254
GB13836电视和音信号电缆分配系统第2部分：设备的电磁兼容（GB13836一2000，IEC60728-2.1997NEQ)
GB/T17309.1一1998电视广播接收机测量方法第1部分：一般考惠射频和视频电性能测量以及显不性能的测量（idt正EC60107-1：1995）SJ/T11348—2006数字电视平板显示器测量方法3术语和定义、缩略语
3.1术语和定义
GB/T4365界定的以及下列术语和定义适用于本文件，3.1.1
声音广播接收机
sonnd broadcast receivers
用于接收地面，电织和卫星传输的声音广播和类似业务的设备，其输入信号可以是模拟的或是数学的。
电视接收机
televlson receivers
用于接收地面电缆和卫星传输的电视广播利类似业务的设备其输人信号可以是模拟的或是数字的。
有关设备
associated equipment
直接与声音或电视接收机相连的设备或能够产生或重现音频或视频信息的设备注1：调谐装登可有卫里广播接收部务，并有解调器、解码器、信号处离器、DA变换器、编码器（如NTSC、PAL或SECAM编码器等。
注2：频率变换器可有工量广播接收部分，并有将信号变换到其他频段的装實。注3，接收机，调谐量或期率变换器可以是可调谢的或最仗能接收一个固定频率。3.1.4
PC调谐卡 PC tuner cards
插人或永久集成在个人计算机内的声音广播接收卡和也视广播接收卡3.1.5
个体接收直接到户卫星接收系统室外单元outdoor unit af direci to home stellite rereivingsystems for individual reception单元由天线，馈电网络和带相应下变频器的低噪声放大器组成，但不包括中频放大器和解调器。3.1.6
多功能设备multifanctionequipment同一单元可以提供两种或两种以上功能的设备，例如，电视接收、无线电接收、数字钟、磁带记录或唱片播放等。
3.2缩略语
下列缩略语适用于本文件。
共用大线电视
Lw,Mw和sw
4骚扰限值
4.1概述
激光唱盘
被测设备
信息技术设备
国际电信联盟-无线电
长波、中波和短波
主天线电视
个人计算机
GB13837—2012
当采用第5章给定的方法量时，RF骚扰电平应不大于4.2～4.7中规定的限值。在两个赖率范围的边界重叠处，应采用较低的限值。对批量生产的设备，至少有80%的产品以80%的置信度满足限值的要求（见第5章）。
同时属于本标准和/或其他标准的不同条款要求的多功能设备，如果不需要变更设备内部即可实现每种功能，试验应该分别在每种功能下独立进行。当设备的每种功能都满足相应条款/标准的要求时，则认为设备符合全部条款/标准的要求。对丁试验时不能实现独立操作种功能的设备，或者某项特殊功能独立下作会导致设备的基本功能不能实现，此时，如果设备必需的基本操作功能符合相应条款/标准的要求，则认为设备符合要求。新引入RMS-平均值限值，发生争议时，以准峰值/准峰值和平均值测量结果为准。4.2电源端骚扰电压
应按5.3进行测量，限值见表1。麦1电源端驱扰电压限值
频率范国
设备类型
电视和卢音接收机
以及有关设备
推峰值
：可以采用RMS-平均值限值来代替准峰值和平均值限值。，随赖率的对数增如而线性减少。限值
平均值
56~46h
RMS-平均值
注1：如果用准峰值检波器测得的值不大于用均值检波器测量所规定的限值，则认为用平均值检波器测虽也满足限值的要求。
注2：应取天线输人端外导体接地和不接地两种测量结果中的较大值。注3；如果电视接收机具有图文接收功脂，应在图文方式下进行试验。4.3天线端疆扰电压
应按5.4进行测量，限值见表2。3
GB13837--2012
限值对应75Q标称天线阻抗。
对于标称天线阻抗不是750的接收机，限值应按式（1)换算：Lz=Ls+10lg(Z/75)dBμV
骚抗源
设备类型
工作频道在30MHz1GHz
之间的电视接收机、
录像机和PC调谐卡
卫星广播电视接收机
和调谐器单元
FM声音接收机和FC调谐卡
FM汽车收音机
具有RF输人端的有关设备，例
如录像机、激光视盘播放机等
天线端骚扰电压限值
950--2150
30-2150
950~2150
950~2150
30~2150
300-10p0
30-1000
30~300
2001000
80~1000
802150
1GHz以上题率采用峰值检被器
，在全部频率范围内，RMS平均值限值可以代替准峰值限值，对调借器单元“天线端”系指“第一中频输人端”注：对于长波、中波和短波AM广播接收机暂无限值要求限值
dBpV(750)
推峰值·
4.4具有一体化或外加RE图像调制器的设备RF输出端有用信号和骚扰信号电压（1)
dBV(75)
RMS-平均值
具有一体化或外加RF图像调制器的设备（例如录像机和解码器RF输出端有用信号和骊扰信号电压应按5.5进行测量，限值见表3。如果RF输出端标称阻抗不是750，限值应该接照式（1)进行修正。表3具有RF图像调制器的设备输出端有用信号和骚扰信号电压限值疆扰源
设备类型
其有RF图像谢制器的
设备（例如录像机、
摄像机和解码器等）
有用信号
*1GHz以上频率采用峰值检波器，频率
30~950
950~2150
30~2150
，在全部频率范围内，RMS平均值限值可以代替准峰值限值。4
dBV(75)
准峰值”
戴频和边带
dBμV(75 0)
RMS-平均值
载额和边带
4.5驱扰功率
应按5.6进行测量，限值见表4。设备类型
有关设备(不包括录像机）
骚扰功率限值
推峰值
30~300
45~55b
可以采用RMS-平均值限值来代替准峰值和平均值限值。.限值随频率线性增加。
平均值
35~456
GB13837-—2012
·RMS-平均值：
39--49b
注：如果用准峰值检波器测得的值不大于用平均值检波器测量所规定的限值，则认为用平均值检波器测量也满足限值的要求。
4.6辐射骤扰
应按照5.7测量本振基波和谐波以及其他骚扰源的骚扰场强，限值见表5。表53m距离辐射骚扰限值
设备类型
电视接收机、录像机和
PC測谐卡
卫电视和声音接收机
（不包括室外单元）红外
遥控控制单元和红外
耳机系统
FM声音接收机
和PC谐卡
骚扰源
30~300
300-1000
30~230
230--1000
30~-230
2301000
30~300
300~1000
30~230
230~1000
dB(μV/m)
准峰值
注：车收音机、LW、MW和SW调幅声音广播接收机无限值要求。，可以采用RMS-平均值限值来代替准峰值限值4.7辐射功率
dB(μV/m)
RMS-平均侦：
应按照5.8或5.9测量本振基波和谱波以及其他骚扰源的辐射功率，限值见表6和表7。57
GB13837-2012
设备类型
表6直接到户卫星接收机调谐单元辐射功率限值骚扰源
广播卫星传输的声音和
电视接收机调谐单元
表7直接到户卫星接收机室外单元辐射功率限值投备类型
直接到户卫星接收
机室外单元
天线主波束轴士7内的
本振泄漏辐射
来自室外单元包括本振泄漏
在内的等效辐射功率”Www.bzxZ.net
，按5.9直接测盘：抛物面天线反射器无法移动时，按5.8间接测单，这时应将天线增益考虑进去。等效辐射功率按5.8测量，在天战主波束轴土7之内无要求，5测量方法
5.1概述
本章描述了标准化的测量程序和测量设备。57
实际测量中允许与本标准有偏离（例如，使用宽带天线、屏蔽室的尺寸等），但是所提供的测量结果与采用本标准方法所测得的结果应该足可比的，并在试验报告中注明其偏差。在有争议的情况下，应以本标准为准。5.2试验信号
视接收机和其他具有视频输入/输出和/或RF调制器的设备，其标准测试信号是符合GB/T3174的标准彩条信号（见图1)。RF载波中图像和声音的调制也应符合被测设备制式的要求。对于电视接收机，有用信号为包括色同步的全电视波形调制的图像载波和无调制声音载波，其幅度和频率应符合相应制式要求。
对于图文电视，优选若干行充满屏幕的数字图形，如图2所示。如果没有该图形，测量时应采用国家图文电视广播业务的主索引页作为测试图形，此时应在测量结果中注明。对于无线电接收机，标准试验信号为：a）FM.RF单声道信号，1kHz,FM，题偏37.5kHz；b）LW/MW/SW.RF信号，1kHz，AM调制度50%，对于有关设备，标准试验信号为：a）音频放大器和红外耳机：1kHz正弦信号；音频有关设备，例如，录音机、放音机、CD放音机：预录1kH2音频信号的磁带或唱片，标准声b)
音信号电平按被测设备制造厂的规定；c)
视频有关设备，例如，录像机、摄像机、激光视盘播放机和其他视盘机等：预录带有1kHz音频GB138372012
信号的标准彩条电视信号的磁带或视盘，标准声音信号电平按被测设备制造厂的规定；d）电子乐器：用按下商音C键产生的信号（约523Hz)；e）红外遥控器：典型控制功能持续发射。对于本标准没有朗确规定其有用信号的设备（例如，数字信号广播接收机、解码器等），试验期间应采用产品标准或设备制造商规定的标称信号。制造商应该在其技术报告中详细说明用于试验的输入信号。
红外遥控装置应作为主体设备的一部分一起进行试验，单独出售的红外遥控器仅测量辐射骚抗（见表5)。
5.3150kHz30MHz频率范围内电源端扰电压5.3.1概述
测量的电压包括来自时基电路、视频电路的窄带骚扰和诸如半导体整流器等产生的宽带亟扰。要求使用√型人工电源网络，它定义被测设备电源端和参考地之问的高频阻抗。网络也提供合适的滤波器，隔离被测设备电路和电网中的无用RF电压。采用符合GB/T6113.101规定的人工电源网络，在0.15MHz~30MHz频率范国内测量被测设备每根电源线和参考地之间的扰电压（见图3和图4）。如图5和图6所示，在屏蔽案内进行骚扰电压的测量。注：落地式设备应直接管于地板上，如果其机壳悬导体材料，而且没安装绝缘腿或轮子，应将其置于厚度为12血血的绝缘材料上。
5.3.2电视接收机
调谐电视接收机接收5.2中规定的标准试验信号，为此，将一个小型接收天线连接到被测接收机。如果接收机有机内天线，也可以使用机内犬线，这时应断开外部接收天线。对于电视监视器，视频信号发生器应通过隔离变换器连接到监视器视频输入端，提供符合5.2规定的标准电视信号
注：隔离变换器在0.15MHz~30MHz频率范围内对地的共模阻抗为75Q。作为代替的方法，也可以用短导线将60uH的环形RF拖流图串联至视频输人端（每根导线一个）提供视频信号。输入信号应足够强，以便获得无噪声的图像。调整对比度、亮度和彩色饱和度等控制钮，产生一个标准图像。其亮度值如下：
品红条
2cd/m2
30cd/mz
80cd/m
注1：测试图形中品红条的亮度值如果达不到规定值，应将其亮度暨于尽可能大，并在测虽结果中注明实际亮度值。注2：平板电视接收机的显示设置参考附录C。其有图文电视装置的电视接收机，应该在图文方式下进行试验，接收机显示图文电视图像。5.3.3声音接收机
用于声音接收机的标准测试信号按5，2规定。AM声音接收机装有铁氧体大线或拉杆天线，这时图5和图6中的辐射天绒应换成环形辐射天线或棒形辐射天线。
被测接收机音量控制应调整到1/8额定音频输出功率，其他控制器应置于中间或空挡操作位置，输出端应该端接等于额定负裁阻抗的电阻，GB13837—2012
当被测设备的额定负载阻抗有一定范围时，选择使设备输出功率最大的额定负载值。AM/FM声音接收机应该在FM方式下测量。5.3.4有关设备
有关设备的标准测试信号按5.2规定。有RF输入端的有关设备，按相应电视或声音接收机进行测量。用来实现声音或电视接收机特有功能的模块单元（例如，调谐器，频率变换器、RF放大器、RF均衡器，监视器等），按相应声音或电规接收机进行测虚。接收机和有关设备的遥控控制单元作为主机的一部分进行测量。5.3.5育频放大器
通过一个隔离变换器将音频信号发生器接到被测设备输人端。注：隔离变换器在0.15MHz~30MHz频率范围内对地的共模阻抗至少为5000。代誉的方法，也可以用短导线将60μH的RF拖流圈串联至音频输人端(每根导线一个)提供音频信号。放大器输出端应端接等于额定负载阻抗的阳性负载。当被测设备的额定负载阻抗有定范国时，选择使设备输出功率最大的额定负载值。调整音量控制使每个输出端的音频输出信号电平为标称输出功率的1/8。其他控制器应量于中间或空档位置：5.3.6电源端骚扰电压的测量
被测接收机或有关设备和人工电源网络按图5和图6所示布置，人工电源网络见5.3.1。根据GB/T6113.101的规定采用其有准峰值和平均值检波器的测量接收机，或者作为代替的方法，采用具有RMS-平均值检波器的测量接收机分别进行测最。被测设备和地面上人工电源网络之间的电源线，应按尽可能短的路径布置，超过0.8m的部分应与电源线乎行的往返折叠成0.3m~0.4m的一束。如果被测设备有安全接地端子，用尽可能短的导线将其连到人工电源网络的地端。如果被测设备有RF同轴连接器，应在其外导体按地和不接地两种情况下分别进行测试，此时不应再有任何其他附加接地。
如果被测设备没有RF同轴输入连接器，但有一个接地端子，则应将该端子接地进行测量。5.430MHz~2.15GHz频率范围内接收机和具有RF输入端的有关设备天线端强扰电压的测量5.4.1概述
测量被测设备天线端疆扰电压时，用台辅助信号发生器将RF信号（见5.2）馈给被测接收机或有关设备RF输入端，调谐频率使被测设备处于正常工作状态。根据GB/T6113.101的规定采用其有准峰值检波器的测量接收机，或者作为代替的方法，来第具有RMS-均值检波器的测量接收机分别进行测量调整辅助信号发生器输出电-乎，对应752阻抗，使FM接收机天线输入端信号电平为60dBuV，电视接收机大线输人端信号电乎为70dBμV。对于FM接收机，辅助信号应该是无调制载波。5.4.2具有同轴天线输入连接器的接收机或有关设备的测量用同轴电缆和最小衰减值为6dB的阻性混合网络将被测设备天线端、辅助信号发生器与干扰测量仪相连接，见图7。
从被测设备向混合网络看过去的阻抗应等于其标称天线输入阻抗。调谐被测设备接收有用信号。
GB13837—2012
调谐干扰测量仪到相应疆扰频率，测量的骚扰电平应考虑被测设备天线端到于扰测量仪输人端的诚值。
注1：应采取措施防止从被测设备壳体流到同轴电缆外导体表面的RF电流进人同轴系统而造成错误的测试结果，例如，可在同轴电缆土套铁氧体管加以抑制。注2：辅助信号发生器的输出信号可能使测试系统过载，应加以衰减。5.4.3具有平衡天线输入端的接收机或有关设备的测量测量方法与5.4.2所述相似，测量布置见图8。必要时，在被测设备和干扰测鼠仪之间距被测设备0.5m处捕人一匹配网络，并用非屏蔽平衡馈线连接被测设备和匹配网络，以使被测设备和平衡一不平衡变换器之间正确匹配，并衰减非对称电流，见图8。如果由于非对称电流造成错误的测试结果（通常可用对换被测设备天线端平衡馈线的连接来验证）。可用合适的装置加以抑制，例如，用铁氧体管或停止滤波器。注：没有给出匹配网络和乎衡一不平衡变换器的细节，可以来用不同的技术和方式实现匹配，例如，可用绕在磁心或铁氧体环上的传输线。
5.4.4测结果的表示
骚扰电压测量结果以dBμV表示，测量结果中应注明被测接收机或有关设备的标称输人阻抗值。5.530MHz~2.T5GHz频率范围内具有RF图像调制器的有关设备RF输出端有用信号和骚扰电压的测量
5.5.1概述
如果设备（例如录像机、摄像机和解码器等）RF输出端与电视接收机天线端连接，应测量设备RF输出端的有用信号和扰信号电平。因为，如果RF输出信号或其谐波电平太高，由设备组合所产生的辐射，对邻近设备将产生干扰。5.5,2测量方法
用同输电缆和匹配网络（如需要）将被测设备的RF输出端与干扰测量仪的输入端相接，见图9，同轴电缆的特性阻抗应与被测设备的标称输出阻抗相。根据GB/T6113.101的规定采用具有准峰值检波器的测量接收机，或者作为代替的方法，采用其有RMS-平均值检波器的测量接收机分别进行测量。被测设备应产尘RF已调制裁波，其视频调制信号为垂直彩条信号（见图1)。千扰测量仪（调谐在图像裁波及其谐波）或频谱分析仪的指示值加匹配网络的插入损耗值即为RF输出电平。
5.630MHz～1GHz频率范围内有关设备（录像机除外）骚扰功率的测量5.6.1概述
通常，当频率超过30MHz时，设备所产生的疆扰能量通过辐射传播到被疆扰的接收机。经验表明，大部分能量是由靠近设备的电源线及其他连线向外辐射的。因此，可用被测设备电源线和其他连线上的疆扰功率来定义其骚扰电平这一功率近似等于，由套在这些连线上的合适的吸收钳在吸收功率最大位置上的测量值。9
