GB/T 14176-2012 林业机械 以汽油机为动力的便携式割灌机和割草机
GB/T14176-2012
标准压缩包解压密码:www.bzxz.net
标准内容

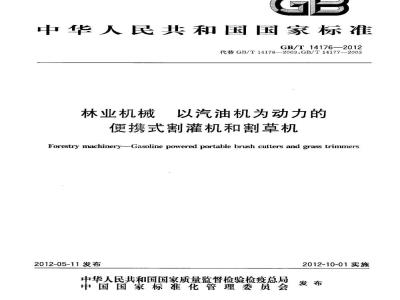

ICS65.060.80
中华人民共和国国家标准
GB/T14176—2012
代替GB/T14176-—2003GB/T14177—2003林业机械
以汽油机为动力的
便携式割灌机和割草机
Forestry machinery---Gasoline powered portable brush cutters and grass trimmers2012-05-11发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2012-10-01实施
规范性引用文件
术语和定义
4技术要求
一般要求
配套汽油机要求
整机性能要求
主要零部件技术要求
安全要求
可靠性、耐久性要求
外观要求
装配要求
试验方法bzxz.net
试验环境条件
试验用仪器、设备
配套汽油机试验
整机性能试验
主要零部件试验
安全试验
可靠性、耐久性试验·
外观质量检查
装配质量检查
6检验规则
检验分类
出厂检验
型式检验
第三方检验
7标志、使用说明书、包装、运输和存·7.1
使用说明书·
7.4运输和存
附录A(规范性附录)
参考文献
割灌机和割草机主要技术参数
GB/T14176-2012
本标准按照GB/T1.1—2009给出的规则起草。GB/T14176—2012
本标准代替GB/T14176—2003《林业机械便携式割灌机和割草机技术条件》GB/T14177-2003《林业机械便携式割灌机和割草机试验方法》,与GB/T14176—2003、GB/T14177—2003相比主要技术变化如下:
修改了对配套汽油机的要求:规定了配套汽油机应符合JB/T5135.3的规定(见4.2,GB/T14176—2003中3.4);
修改了急速性能要求:考虑了直连割草机的情况增加了突减油门的情况(见4.3.2,GB/T141762003中3.3.3);
一修改了高速空载稳定性能要求:将标定最高空载稳定转速修改为最高空载稳定转速(见4.3.4,GB/T14176—2003中3.3.4);修改了对离合器接合转速的要求:删除了对接合转速允差的要求(见4.4.1GB/T14176-2003中3.5.1);
修改了对可靠性的要求:将平均无故障工作时间修改为首次故障前工作时间(见4.6,GB/T14176—2003中3.7)
修改了手拉回绳起动器拉动次数:由1000次改为10000次(见4.4.4,GB/T14176—2003中3.7.2);
删除了对离合器的使用寿命要求(GB/T14176—一20C3中3.7.3);删除了生产试验要求(GB/T14176-—2003中3.7.5);删除了割灌机和割草机的锯切效率和切割燃油消耗率的要求(GB/T14176--2003中3.3.5);增加了急速翻转性能要求(见4.3.3);-增加了GB19728--2005《林业机械背负式割灌机和割草机安全要求和试验》中安全要求的条款(见4.5.2);
增加了耐久性要求(见4.6);
增加了割灌机和割草机的外观要求(见4.7);增加了割灌机和割草机的装配要求(见4.8);增加了安全标志的要求(见7.1.4)。本标准由国家林业局提出。
本标准由全国林业机械标准化技术委员会(SAC/TC61)归口。本标准负责起草单位:山东华盛中天机械集团有限公司。本标准参加起草单位:浙江中马园林机器有限公司。本标准主要起草人:郭丽、李宗喜、王文征、胡永进、赵忠才、杨锋、唐恩常。本标准代替了GB/T14176—2003和GB/T14177--2003。GB/T14176—2003的历次版本发布情况为:GB/T14176—1993、GB/T14176—2003;GB/T14177—2003的历次版本发布情况为:GB/T14177—1993.GB/T14177—2003。三
1范围
林业机械以汽油机为动力的
便携式割灌机和割草机
GB/T14176—2012
本标准规定了以汽油机为动力的便携式割灌机和割草机的术语和定义、技术要求、试验方法、检验规则、标志、使用说明书、包装、运输和贮存。本标准适用于以汽油机为动力的便携式割机和割草机,其他以内燃机为动力的割灌机和割草机亦可参照使用。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。G3/T191包装储运图示标志
G3/T4269.5便携式林业机械操作者控制符号和其他标记GB/T5390林业机械便携式动力机械噪声测定规范工程法(2级精度)G3/T5395林业机械便携式动力机械振动测定规范手把振动GB'T9480农林拖拉机和机械、草坪和园艺动力机械使用说明书编写规则GB10396农林拖拉机和机械、草坪和园艺动力机械安全标志和危险图形总则GB/T13264不合格品百分数的小批计数抽样检验程序及抽样表GB/T18961—2003林业机械割灌机和割草机词汇GB19724林业机械便携式油锯和割灌机易引起火险的排放系统GB19725林业机械便携式割灌机和割草机安全要求GB19728—2005林业机械背负式割灌机和割草机安全要求和试验JB/T 5135.1
通用小型汽油机台架性能试验方法JB/T5135.3通用小型汽油机技术条件JB/T5673农林拖拉机及机具涂漆通用技术条件LY/T1035便携式割灌机切割附件单片金属刀片3术语和定义
GB/T18961界定的以及下列术语和定义适用于本文件。为了便于使用,以下重复列出了GB/T18961的一些术语和定义。
割灌机brush-cutter
装有由金属或塑料制成的刀片,通过刀片的旋转来切割灌木、杂草或非目的树种的机器。[GB/T18961—2003,定义3.2.1]1
GB/T14176-—-2012
割草机grass-trimmer
使用柔性线、绳或类似的非金属柔性切割部件(如离心式刀片)来切割细小杂草、青草或类似的柔软性植物的机器。
[GB/T18961-2003,定义3.2.3]
背负式动力装置backpackpowerunit通过支架(或支撑装置)将动力源携带在操作者背上的动力装置。[GB/T18961-2003,定义3.9.2]
切割附件cuttingattachment
具有刀片支撑装置的刀片、切割头等的切割装置。[GB/T18961—2003,定义3.3.1]3.5
传动轴powertransmission shaft装在套管中用来将发动机动力传给变速箱或切割陷件的轴。[GB/T18961—2003,定义3.9.4]3.6
整机unit
包括动力源或配备有背带的背负式动力装置、传动轴总成、手把、实割附件及其安全罩的割灌机和割草机。
净质量drymass
不包括切割附件、切割附件安全罩、背带、燃油和润滑油时的整机质置。4技术要求
4.1般要求
4.1.1产品技术参数应在使用说明书和有关技术文件中给出,见附录A。4.1.2割灌机和割草机应能在一5℃~40℃、相对湿度不大于80%的自然环境条件下正常工作。4.2配套汽油机要求
割灌机和割草机配套的汽油机应符合JB/T5135.3的规定。4.3整机性能要求
4.3.1起动性能
割灌机和割草机常温起动、热机起动、低温起动时间均不应超过30 s。4.3.2怠速性能
割灌机和割草机的怠速值由制造厂规定,在怠速状态下应能连续稳定运转5min,转速波动率应不大于10%,怠速运转时切割装置不应随动(直联式割草机除外),然后突加油门至最大位置不应熄火,5s之内由最大位置突减油门回至怠速位置亦不应熄火。2
4.3.3怠速翻转性能
GB/T14176—2012
侧挂式、手持式割灌机和割草机在怠速工况下,按照5.4.3规定的位置翻转机器,3s内机器不应熄火。
4.3.4最高空载稳定转速
割灌机和割草机在最高转速下进行空载试验,稳定运转1min,不应有异响,紧固件不应松动,转速波动率应不大于10%。
整机净质量
割灌机和割草机的整机净质量应符合表1的要求。表1整机净质量
整机净质量
汽油机排量V
25主要零部件技术要求
离合器
侧挂式
手持式
背负式
离合器应接合平稳、分离彻底。离合转速应不低于厂家推荐的怠速的1.25倍(直联式割草机除外)。4.4.2变速箱壳体温度
变速箱齿轮工作时应啮合平稳、无异响,变速箱壳体工作温升不应超过50℃。4.4.3背带
背负式割灌机和割草机背带长度应可调,肩部应有护垫。背挂装置应牢固可靠,挂脱应便捷。侧挂式、手持式割灌机和割草机背带的设计应符合GB19725的相关规定。4.4.4手拉自回绳起动器
手拉自回绳起动器应能保证拉动10000次不出现影响正常工作的故障。各运动件动作应灵活、可靠;起动棘爪与起动轮应能可靠地接合和脱开;起动绳索能自动重绕,恢复原位。4.4.5单片金属刀片
单片金属刀片应符合LY/T1035的规定。3
iKAoNiKAca
GB/T14176-—2012
4.5安全要求
4.5.1后手把距切割部件的距离
背负式割灌机和割草机后手把距切割部件的距离应符合GB19728—2005中4.9的规定。4.5.2
整机密封性
整机密封性能应良好,不应有漏油、漏气现象。4.5.3操作者耳旁噪声
操作者耳旁噪声(A计权声压级)应符合表2的要求。表2操作者耳旁噪声限值
商速空转
手把振动
汽油机排量
手把振动计权加速度总和应符合表3的要求。表3手把振动计权加速度
汽油机排量
4.5.5排放系统
排放系统应符合GB19724的规定。4.5.6其他安全要求
振动计权加速度总和
割灌机和割草机的其他安全要求应符合GB19725的规定。4.6可靠性、耐久性要求
4.6.1可靠性、耐久性试验时间
声压级
根据对产品使用的要求,将可靠性、耐久性试验时间分为I、Ⅱ、Ⅲ类,分类详见表4。试验类别
可靠性
耐久性
可靠性要求
表4可靠性、耐久性试验时间
试验时间
GB/T14176—2012
在正常使用条件下,首次故障前工作时间(不包括轻度故障)应分别不少于表4的规定。注:轻度故障是指轻度影响产品功能,修理费用低廉的故障及在日常保养中能用随机工具轻易排除的故障。如:紧固后可排除的轻微渗漏、螺栓松动、更换次要的外部紧固件等。4.6.3耐久性要求
4.6.3.1耐久性试验时间应分别不少于表4的规定。4.6.3.2耐久性试验过程中出现下列情况之一,则判定试验结果为不合格:复合刀片、缸体、曲轴箱、曲轴、轴承、连杆、曲柄销、活塞销、活寒、磁电机、化油器、离合器(高合块除外)、传动轴、变速器齿轮等主要零部件损坏;功率下降到试验开始时的9C%以下;燃油消耗率上升到规定值的110%以上。4.7外观要求
4.7.1塑料件表面不应有裂痕、缩孔等缺陷。4.7.2冲压件不应有裂纹、毛刺等缺陷。4.7.3焊接件焊缝应平整,不应有烧穿、裂痕、漏焊等缺陷。4.7.4镀件镀层应均匀、色泽鲜明、附着牢固、表面平整。4.7.5涂漆件表面质量应符合JB/T5673的规定。4.8装配要求
整机装配后,运动件应运动灵活,不应有干涉、卡滞等异常现象。5试验方法
5.1试验环境条件
除特殊要求外,试验在常温常压常湿环境下进行。5.2试验用仪器、设备
5.2.1试验用仪器、设备应按规定计量鉴定并合格有效。5.2.2仪器最低精度应满足下列要求:a)钢卷尺或钢板尺,精度土0.5mm;b)转速表,精度土0.5%;
iKAONiKAca
GB/T14176—2012
c)干、湿球温度计,精度士1℃;d)计时器,精度士o.1s;
秤,精度士0.05kg。
e)看
5.3配套汽油机试验
割灌机和割草机配套的汽油机试验按JB/T5135.1的规定进行。5.4整机性能试验
5.4.1起动试验
5.4.1.1常温起动
割灌机和割草机常温起动试验在一5℃~40℃的环境温度下进行,机器在试验环境中放置时间不少于1h,然后按照使用说明书规定的方法进行起动。5.4.1.2热机起动
割灌机和割草机在一5℃40℃的环境中,以最大空载转速连续运转1h后停机,然后分别在停机后的3min、5min、8min、10min时重新起动。5.4.1.3低温起动
割灌机和割草机低温起动试验在低于一5℃的环境温度下进行。先将汽油机在试验环境温度中进行热平衡,使其燃油、润滑注温度与试验环境温度温差在士1℃以内,然后按使用说明书规定的方法进行起动。
5.4.2怠速性能试验
试验时逐步调节油门和怠速调节装置使汽油机达到标定的怠速,测量该转速,并在该转速下稳定运转5min,每分钟测量一次转速,计算六次的平均值和波动率,观察怠速运转时切割装置是否随动(直联式割草机除外)。然后突加油门至最大,观察是否熄火,5s内由最大位置突减油门至怠速位置,观察是否熄火。
5.4.3怠速翻转性能试验
侧挂式,手持式割灌机和割草机在怠速下稳定运转3min后进行怠速翻转性能试验。操作者握持手把使轴杆处于水平位置,配浮子式化油器的机器纵横四个方向各倾斜30°、配膜片式化油器的机器纵横四个方向各翻转90°,各位置停留时间均不少于3s,观察是否熄火。5.4.4最高空载稳定转速试验
使割灌机和割草机在油门操纵手柄全开状态下空载连续运转1min,检查是否有异响、紧固件是否松动,并测量转速,计算转速波动率。转速波动率按式(1)计算:β=nmax=nmim×100%
式中:
β转速波动率,%;
nmx最高转速,单位为转每分(r/min);nma最低转速,单位为转每分(r/min);..)
n—平均转速,单位为转每分(r/min)。5.4.5整机净质量的测定
用秤测量割灌机和割草机的整机净质量。5.5主要零部件试验
5.5.1离合器离合转速的测定
汽油机在怠速状态下逐渐加大油门,测量切割装置开始转动时汽油机的转速。5.5.2变速箱壳体温度测量
GB/T14176-2012
割灌机和割草机配备塑料打草头,按制造厂规定的割幅,在最大油门下连续运转30min,测量变速箱壳体表面温度。
5.5.3背带试验
检查背带长度是否可调,调节后能否牢锁住不滑脱。检查背带脱挂操作是否便捷、背带与背负式动方装置之间的连接是否只有通过手或操作才能脱开。5.5.4手拉自回绳起动器可靠性试验走动器一般装在整机上进行可等工作次数试验(试验时应达到汽油机点火转速、而不需要汽油机点火),也可在专用试验装置上进行模拟试验(试验时应达到汽油机点火转速)。在试验中同时检查起动器各运动件动作是否灵活、可靠,启动棘与起动轮是否能可靠地接合和脱开,起动绳索能否自动重绕,恢复源位。
5.5.5单片金属刀片试验
单片金属刀片按LY/T1035的规定进行试验。5.6安全试验
5.6.1后手把距切割部件的距离的测定用尺子测量背负式割灌机和割草机的后手把距切割部件的距离是否符合要求。5.6.2整机密封性检查
机器在正常作业状态下,目测检查是否有油滴漏出现象。5.6.3操作者耳旁噪声测量
操作者耳旁噪声的测量按照GB/T5390的规定执行。5.6.4手把振动计权加速度测试
手把振动计权加速度的测试方法按照GB/T5395的规定执行。5.6.5排放系统测试
排放系统的测试方法按照GB19724的规定执行。?
TYKAONIKAca
GB/T14176—2012
5.6.6其他安全要求试验
割灌机和割草机的其他安全要求试验均按照GB19725的规定执行。5.7可靠性、耐久性试验
5.7.1试验条件
试验可在模拟试验台上进行。将割灌机和割草机手把、套管固定在带有缓冲装置的台架上,固定位置应接近实际操作状况。试验装置应有安全保护措施,试验过程中允许按使用说明书的规定进行保养。5.7.2试验程序
试验按如下程序进行:
磨合,按照汽油机磨合规范进行;b):汽油机标定功率、油耗测试;c)“可靠性、耐久性试验;
保养调整;
汽油机标定功率、油耗复测。
3可靠性试验方法
割灌机和割草机应在以下两种工况下试验,试验时间各占一半,累计试验时间根据要求分别不少于表4的规定。充许试验间新进行。a)全负荷试验:采用等效负荷。该负载装置试验前应经功率标定,标定值与汽油机标定功率的偏差不大于5%。调节油门使割灌机和割草机在标定工况点稳定运转90S,接着以怠速稳定运转10s,依次交替连续进行。试验时允许拆下切割刀具。空载试验:调节油门使割灌机和割草机处于制造厂规定的产品出厂使用状态,在最高转这下空b)
载运转30 s,接着以怠速稳定运转10s,两种工况交替连续进行。5.7.4耐久性试验方法
耐久性试验方法与可靠性试验方法相同,耐久性试验可在已合格通过可靠性试验的样机上继续进行(可靠性试验时间计算在内)。5.7.5试验记录
试验前后应测量、记录性能试验数据。试验过程中应详细记录所发生的各种情况,每小时测量一次转速、环境条件并统计下列数据:故障停机次数和时间、更换件名称、数量。5.8外观质检查
目测检查外观是否合格。
5.9装配质量检查
检查整机装配是否正确、完整,转动发动机检查有无碰撞、卡死现象。6检验规则
6.1检验分类
割灌机和割草机产品的检验分出厂检验、型式检验和第三方检验。8
6.2出厂检验
GB/T14176-2012
6.2.1每台割灌机和割草机应经生产厂质量检验部门检验合格,并附有质量合格证方可出厂。6.2.2出厂检验项目:
a)起动性能;
急速性能;
离合器离合性能;
密封性能;
e)标志与外观质量;
装配质量。
6.2.3割灌机和割草机出厂检验应逐台进行,若有一项不合格则判定该机器为不合格。6.3型式检验
割灌机和割草机有下列情况之一时应进行型式检验:a)新产品投产或老产品转厂生产的试制、定型鉴定;b)产品的结构、材料、工艺有较大改变,可能影响产品性能时;c)产品停产一年以上恢复生产时;d)产品生产正常,且上次型式检验已满三年时;e)
国家量监督机构提出进行型式检验的要求6.3.2进行型式检验的机器数量应不少于两台。型式检验项目包括技术要求的全部内容,各项均合格,型式检验方为合格。
6.4第三方检验
第三方检验项目根据产品质量状况由质检部门决定抽样方案应符合GB/T13264的规定。检验时,检验程序如下:6.4.2
生产方风险质量P。=2.5%,使用方风险质量P1=67%;采用一次抽样方案,批量N=20~40,样本大小ng=2,合格判定数Ac=0,不合格判定数Re=1;b)
样本在批中随机抽取。
6.4.3判定原则如下:
按第三方检验项自对样本中每个单位产品进行检验,检验时除起动性能、离合器离合转速和安全要求应合格外,其余项目允许有一项不合格,否则判该单位产品为不合格品。根据样本检验结果做出批合格或不合格的判定。样本中发现的不合格品个数小于或等于合格b)
判定数Ac时,则判该批合格,如果大于或等于不合格判定数Re时,则判该批为不合格。使用方整批接收时,其抽样方案和检验项目由生产方和使用方协调确定。6.4.4
7标志、使用说明书、包装、运输和贮存7.1标志
7.1.1产品标志应清晰、耐久,且位于易于阅读和观察的位置。7.1.2割灌机和割草机所有控制部件符号应符合GB/T4269.5的规定。7.1.3包装箱包装储运图示标志应符合GB/T191的规定。7.1.4安全警示标识及信息应符合以下要求:a)警示性内容的标志应尽可能靠近相应危险源;9
nrKAoNiKAca
