GB/T 28713.3-2012 管壳式热交换器用强化传热元件 第3部分:波节管
GB/T28713.3-2012
标准压缩包解压密码：www.bzxz.net
标准图片预览
标准内容

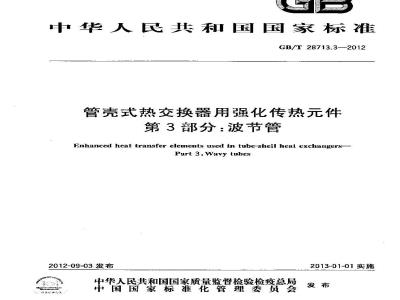

ICS 23. 040. 10
中华人民共和国国家标准
GB/T28713.3—2012
管壳式热交换器用强化传热元件第3部分：波节管
Enhanced heat transfer elements used in tube-shell heal exchangersPart 3: Wavy tubes
2012-09-03发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2013-01-01实施
GB/T28713管壳式热交换器用强化传热元件》分为3个部分：第1部分，螺纹管；
—第2部分;不锈钢波纹管
一一第 3 部分;波节臂。
本部分为GB/T28713的第3部分。本部分按照GB/T1.1—2009给出的规起草本部分由全国锅炉压力容器标准化技术委员会(SAC/TC262)提出并归口。GB/T28713.3--2012
本部分起草单位：甘肃蓝科石化高新装备股份有限公司、上海蓝滨石化设备有限宽任公司、厦门铭光机械制造有限公司。
本部分起草人：张延丰、杨国义、洪晓波、常春梅。1范围
管壳式热交换器用强化传热元件第3部分：波节管
GB/T 28713.3—2012
GB/T28713的本部分规定了管壳式热交换器用波节管的基本参数及技术要求。本部分适用于管壳式热交换器用波节管，其公称压力不大于4.0MPa，工作温度高于一20℃，低于450\CT作介质适用于碳素钢及不锈钢的场合。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仪注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。GB151管壳式换热器
GB/T 1804
一般公差未注公差的线性和角尺寸的公差高压锅炉用无继钢管
GB S310
GB6479
高压化肥设备用无缝钢管
GB 9948
石油裂化用无缝钢管
GB13296锅炉、热交换器用不锈钢无缝钢管3术语、定义和符号
3.1术语和定义www.bzxz.net
GB151界定的以及下列术语和定义适用于本文件。3. 1. 1
波节管
Fwavytuhes
在无缝钢管的外表面，环向挤压成型的异型管。薄壁波节管B型见图1，厚壁波节管一H型见图2。
3.2符号
下列符号适用于本文件。
-波节管外径（即光管外径），mmd
d:-波节管顶圆直径（波峰的直径），mmd.：波节管根径（波谷的直径),mm:L.
两端无波节长度（光管长度），mm；短斜边加直边长度，mm；
短斜边长度，，
被距,mm;
波节替壁厚（光管壁厚)），mm。1
CB/T 28713.3—2012
3.3被节管本参数
波节肾基本参数见表1。
钢管尺寸
>1. 0~3. 5
波卡管尺寸
单位为旁米
4分类
4.1波节管的型式分类
波节管按壁厚分为薄壁型(代号)和厚壁型(代号H)。4.2波节管型号表示方法
标摊号
类型符号（见表1）
管子光管段长度 mm
臂子总长度 m
管了壁厚 mitn
管子外径mm
管子材质名称及牌号
GB/T 28713.3-2012
示例:管子的材血为不锈钢 0Cr18Ni9,外径 $25 mm,壁序 mm,总长为 3 000 mm,端部光管长度为 120 mm,其型号表示为：C18Ni9-25-2-3000/L2t-HGB/T28713.32012.5技术要浆
5.1材料
5.1.1波节管用材料及要求应符合GB5310,GB6479.GB9948.GB1329b表1的规定、5.1.2波节管用材料应有谢造厂的产品质量证明书，无产品质量证明书或检验项目不全时，制造厂应进行复验，不合格的材料不得使用。5.1.3波节管用材料应按工作条件选用，应荐G理151的规定。5.2尺寸检查
5.2.1波节管光管的基本尺寸应符合表1中的规定。5.2.2波节管的两端应各留出一段不加工的光管段，其长度L为管板厚度加30mm，当订货合同未作规定时,L按 120 mm 交货。
5.2.3被节管的总长度偏差为±2mm，直线度应不大于1.5mm/。5.3表面质量和性能
5.3.1波节管光管的表面质量及化学成分，力学性能，交货状态，应符合相应钢管材料的标准要求。5.3.2波节管成型后，表面不得产生任何裂纹及缺陷，成型后的异型传热管波节尺寸，应按GB/T1804中M级规定执行。
GB/T 28713.3—2012
6水压试验
波节管的单管水压试验由供需双方协商确定，水压试验压为设计压力的2倍。6.1
6.2不锈钢波节管试压用水的氯离子含量不超过25mg/1。7检验
7.1检验项目
产品检验项目应符合以下规定：a）尺寸检查应符合5,2的规定；b）外观检查应符合5.3的规定；c）水压试验应符合 6 的规定。7.2组批检验
按批进行检验，每批应出同-材料批号，同一规格的波节管组成，每批波节筐的根数不超过400根。7.3取样数量
每捆应随机抽样3根进行检验，检验中如有一根不合格时，应加倍抽样进行复验，复验中如仍有·：根不合格，应进行逐根检验。
8标志
8.1每捆产品应标明下列内容：
a）型号；
b）出厂编号；
c）数量(单位)；
d）质量（kg)；
外形尺寸(单位)；
［】制造」名称；
g）出厂日期。
8.2每根波节管光管段外表面应有醒日的介质流向箭头，如图1、图2所示。9包装
9.1 一搁中的波节管应是同一型号,同一出广编号。9.2产品的包装方式由制造厂确定，但装箱后应符合下列要求：a）防水；
b）不损伤波节管外表面，不便波节管变形；e）包装箱不论侧放，倒放，波节誉在箱内应不松动。9.3波节管交货时，应向用户提供原材料质证明书和制造厂填写的产品合格证，产品合格证至少包括以下内容：
a）规格型号；
出厂编号；
检验结论及检验员，制造厂质量检验用章；制造标准；
出厂日期；
制造广厂名。
GB/T 2B713.3--2012
GB/T 28713.3-2012
打印月期：2013年6月5日F002A
中华人民共和国
国家标准
管壳式热交换器用强化传热元件第3部分：波节管
GB/T 28713. 3—2012
中国标准出版社出版发行
北京市朝阳区和平里西街甲2号(100013)北京市西城区三里河北街16号（100045）阿址 spc. net. cn
总编室：(010)64275323发行心心：(010)51780235读者服务部：(010)68523946
中国标准出版社泰皇岛印刷印刷各地新华书店经销
开本B80×12301/16印张0,75字数10千字2013年5月第一版2013年5月第一次印刷书号：155066·145B62定价16.00元由本社发行中心调换
如有印装差错
版权专有侵权必究
举报电话：（010)68510107
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
