GB/T 28909-2012
基本信息
标准号： GB/T 28909-2012
中文名称：超高强度结构用热处理钢板
标准类别：国家标准(GB)
标准状态：现行
出版语种：简体中文
下载格式：.rar .pdf
下载大小：561KB
标准分类号
关联标准
出版信息
相关单位信息
标准简介
GB/T 28909-2012 超高强度结构用热处理钢板
GB/T28909-2012
标准压缩包解压密码：www.bzxz.net
标准图片预览
标准内容

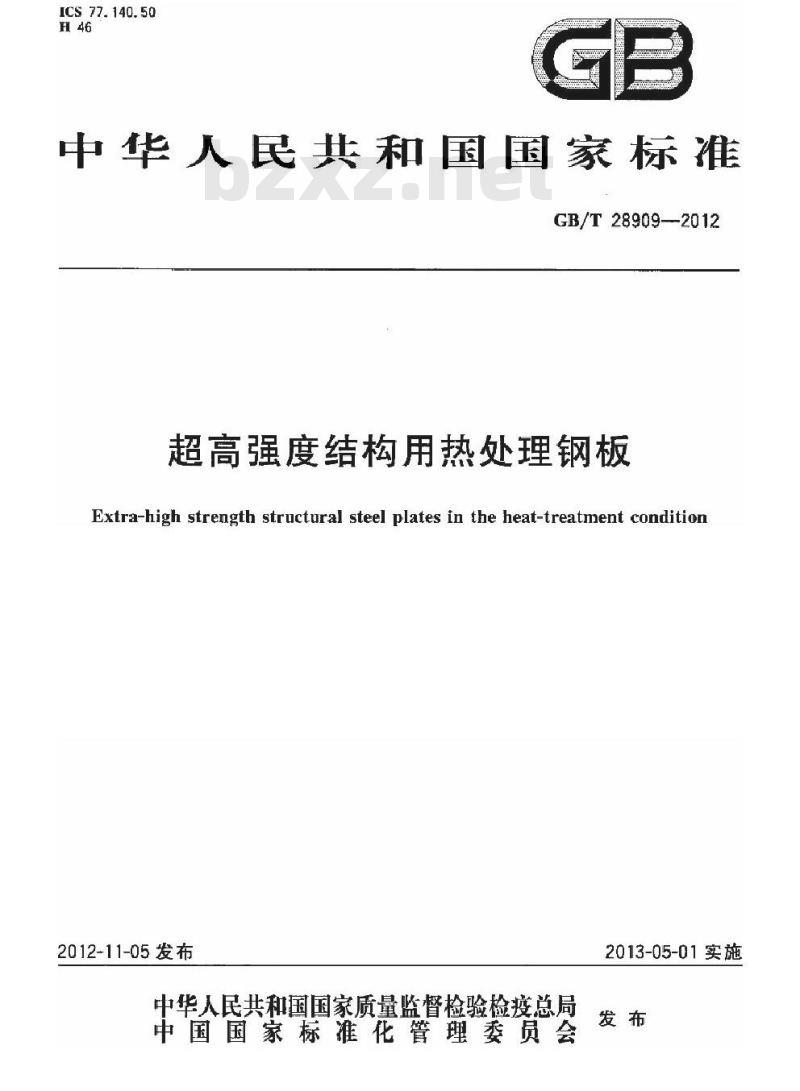

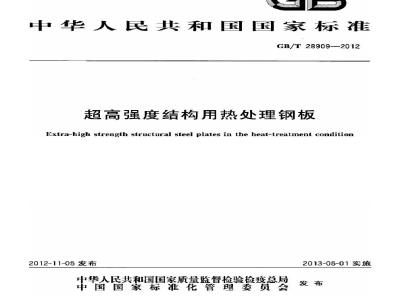

ICS 77.140.50
中华人民共和国国家标准
GB/T 28909--2012
超高强度结构用热处理钢板
Extra-high strength structural steel plates in the heat-treatment condition2012-11-05发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2013-05-01实施

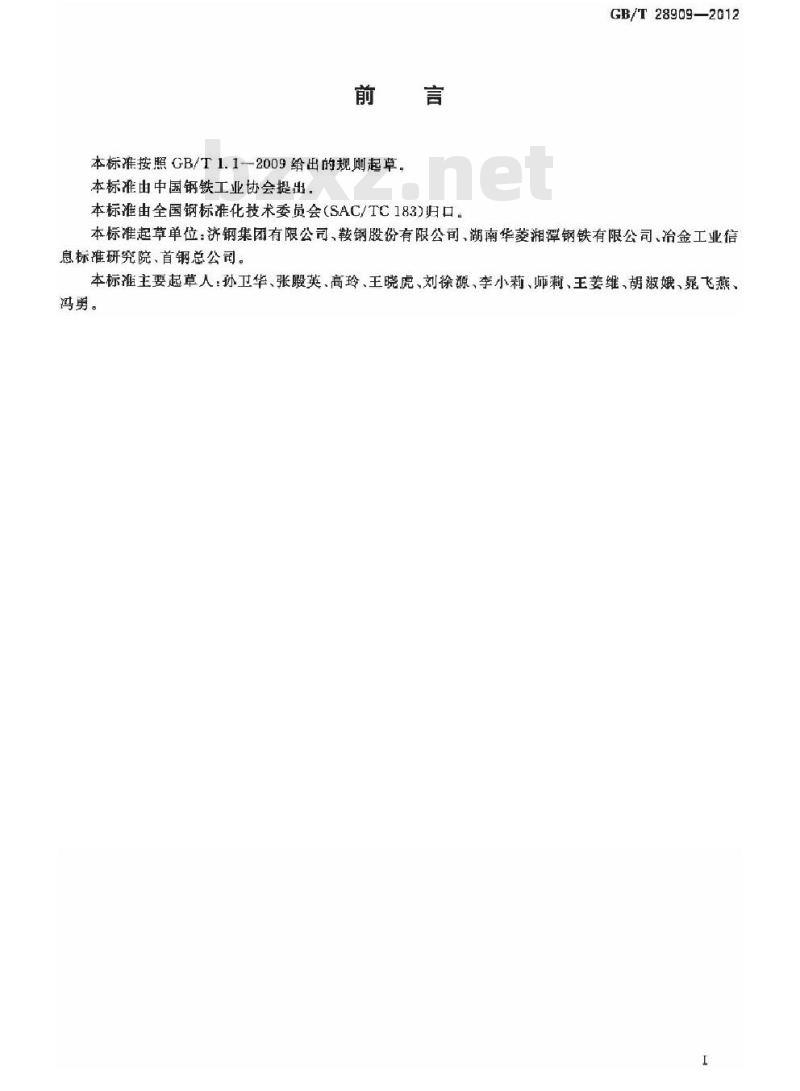

本标准按照GB/T1.1--2009给出的规则起草，本标准由中国钢铁工业协会提出。本标准由全国钢标准化技术委员会（SAC/TC183)归口。GB/T 28909—2012
本标准起草单位：济钢集团有限公司、鞍钢股份有限公司、湖南华菱湘潭钢铁有限公司、冶金工业信息标准研究院、首钢总公司。
本标准主要起草人：孙卫华、张殿英、高玲、王晓虎、刘徐源、李小莉、师莉、王姜维、胡淑娥、晃飞燕、冯男。

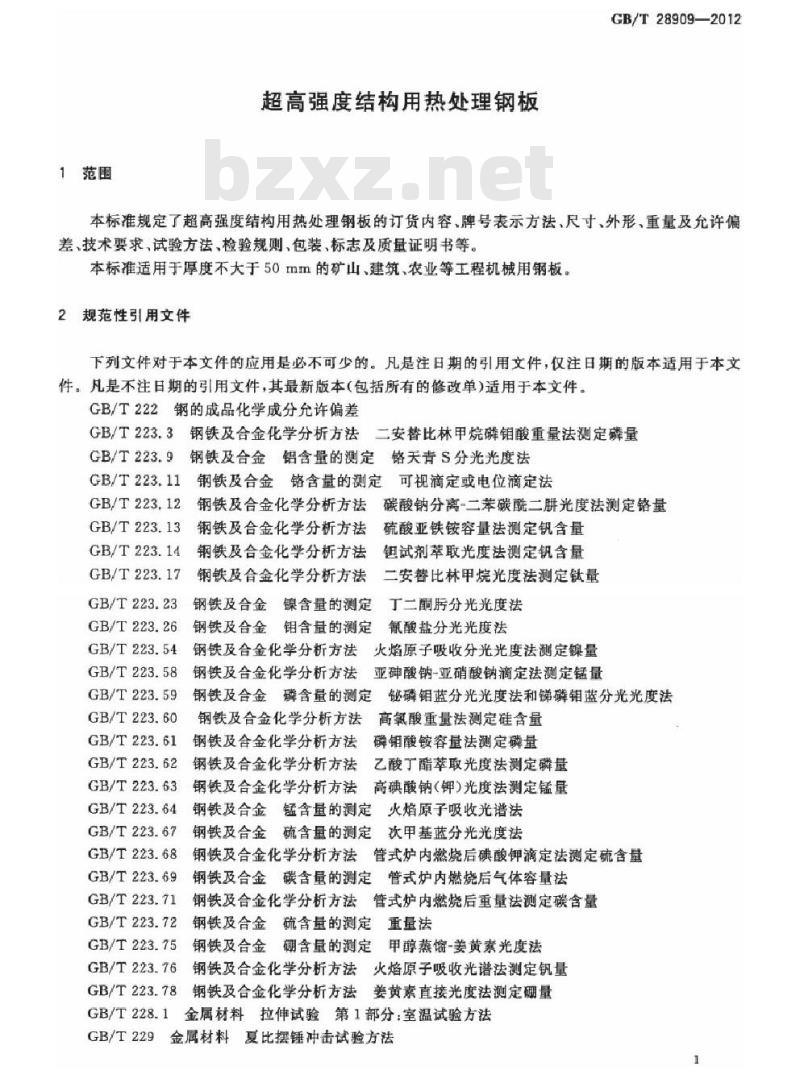

1范围
超高强度结构用热处理钢板
GB/T28909—2012
本标准规定了超高强度结构用热处理钢板的订货内容、牌号表示方法、尺寸、外形，重量及允许偏差技术要求，试验方法，检验规则、包装，标志及质量证明书等。本标准适用于厚度不大于50mm的矿山、建筑、农业等工程机械用钢板。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件：凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T222钢的成品化学成分允许偏差GB/T223.3钢铁及合金化学分析方法二安替比林甲烷磷钼酸重量法测定磷量GB/T223.94
钢铁及合金铝含量的测定铬天青S分光光度法GB/T223.11钢铁及合金铬含量的测定可视滴定或电位滴定法GB/T223.12
钢铁及合金化学分析方祛碳酸钠分离-二苯碳酰二耕光度法测定铬量GB/T 223.13
钢铁及合金化学分析方法硫酸亚铁铵容量法测定钒含量GB/T223.14
钢铁及合金化学分析方法钼试剂萃取光度法测定钒含量GB/T223.17
钢铁及合金化学分析方法二安替比林甲烷光度法测定钛量GB/T 223.23
GB/T223.26
GB/T223.54
GB/T 223.58
GB/T223.59
GB/T223.60
钢铁及合金镍含量的测定丁二酮分光光度法钢铁及合金钼含量的测定氰酸盐分光光度法钢铁及合金化学分析方法火焰原子吸收分光光度法测定镍量钢铁及合金化学分析方法亚砷酸钠-亚硝酸钠滴定法测定锰量钢铁及合金磷含量的测定铋磷钼蓝分光光度法和磷钼蓝分光光度法钢铁及合金化学分析方法高氧酸重量法测定硅含量GB/T223.61
钢铁及合金化学分析方法磷钼酸铵容量法测定磷量GB/T223.62
钢铁及合金化学分析方法乙酸丁酯萃取光度法测定磷量GB/T223.63
GB/T223.64
GB/T 223.67
钢铁及合金化学分析方法高碘酸钠（钾）光度法测定锰量钢铁及合金锰含量的测定火焰原子吸收光谱法钢铁及合金硫含量的测定次甲基蓝分光光度法GB/T223.68
钢铁及合金化学分析方法管式炉内燃烧后碘酸钾滴定法测定硫含量GB/T223.69
钢铁及合金碳含量的测定管式炉内燃烧后气体容量法GB/T223.71
钢铁及合金化学分析方法管式炉内燃烧后重量法测定碳含量GB/T223.72钢铁及合金硫含量的测定重量法GB/T223.75钢铁及合金硼含量的测定甲醇蒸馏-姜黄素光度法GB/T223.76钢铁及合金化学分析方法火焰原子吸收光谱法测定钒量GB/T223.78钢铁及合金化学分析方法姜黄素直接光度法测定翻量GB/T228.1金属材料拉伸试验第1部分：室温试验方法GB/T229金属材料夏比摆锤冲击试验方法1
GB/T28909—2012

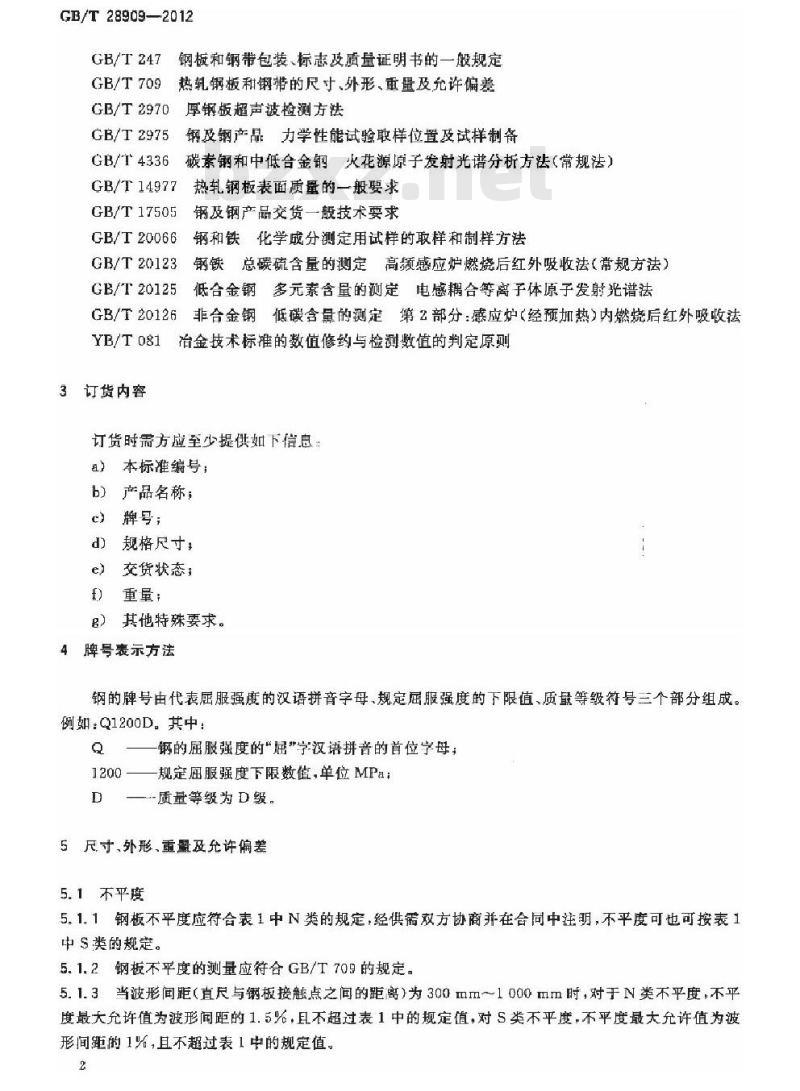

钢板和钢带包装、标志及质量证明书的一般规定GB/T247
GB/T709热轧钢板和钢带的尺寸、外形、重量及允许偏差GB/T2970厚钢板超声波检测方法GB/T 2975
钢及钢产品力学性能试验取样位置及试样制备GB/T4336
碳素钢和中低合金钢火花源原子发射光谱分析方法（常规法）GB/T14977热轧钢板表面质量的一般要求GB/T17505
钢及钢产品交货一般技术要求
GB/T 200664
钢和铁化学成分测定用试样的取样和制样方法GB/T20123钢铁总碳硫含量的测定高额感应炉燃烧后红外吸收法（常规方法）GB/T20125低合金钢多元素含量的测定电感耦合等离子体原子发射谱法GB/T20126非合金钢低碳含量的测定第2部分：感应炉（经预加热）内燃烧后红外吸收法YB/T081冶金技术标准的数值修约与检测数值的判定原则3订货内客
订货时需方应至少提供如下信息：a）本标准编号：
b）产品名称；
c）牌号；
d)规格尺寸；
交货状态；
f重量；
）其他特殊要求。
4牌号表示方法
钢的牌号由代表属服强度的汉语拼音字母、规定屈服强度的下限值、质最等级符号三个部分组成。例如：Q1200D。其中：
钢的席服强度的“学授语拼音的首莅学母，1200—规定届服强度下限数值，单位MPa;D—质量等级为 D级。
5尺寸、外形、重量及允许偏差
5. 1 不平度
5.1.1钢板不平度应符合表1中N类的规定，经供需双方协商并在合同中注明，不平度可也可按表1中S类的规定。
5.1.2钢板不平度的测量应符合GB/T709的规定。5.1.3当波形间距（直尺与锅板接触点之闻的距离）为300mm1000mm时，对于N类不平度，不平度最大充允许值为波形间距的1.5%，且不超过表1中的规定值，对S类不平度，不平度最大允许值为被形间距的1%，且不超过表1中的规定值，2

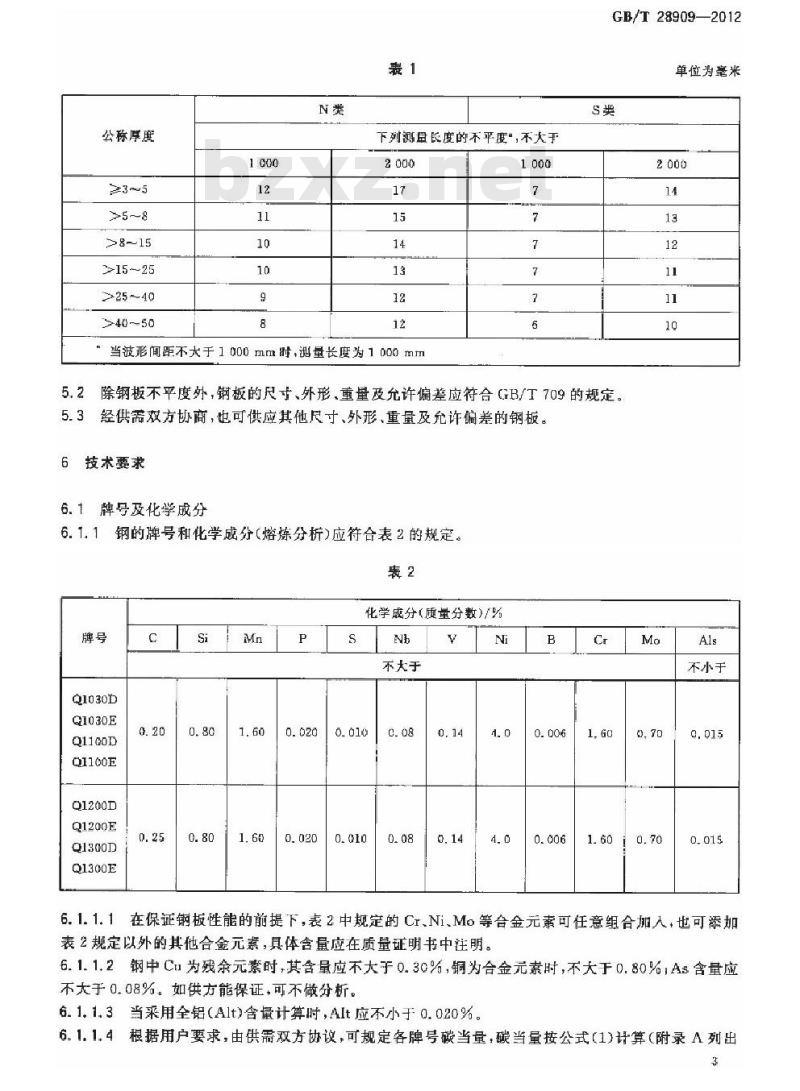

公称厚度
≥3~5
>5～8
>15～~25
>25~40
>40-50
下列昼长度的不平度“,不大于
当波形间距不大于1000mm时，泌量长度为1000mm1000
GB/T 28909—2012
单位为毫米
除钢板不平度外，钢板的尺寸、外形、重量及允许偏差应符合GB/T709的规定。5.2
经供需双方协商，也可供应其他尽寸、外形、重量及允许偏差的钢板。5.3
6技术要求
6.1牌号及化学成分
6.1.1钢的牌号和化学成分（熔炼分析)应符合表2的规定。表2
化学成分(质量分数)/%
Q1030D
Q1030E
Q11GOD
QI100E
Q1200D
Q1200E
Q1300D
Q1300E
不大于
不小于
在保证钢板性能的前提下，表2中规定的Cr、Ni、Mo等合金元素可任意组合加入，也可添加6.1.1.1
表2规定以外的其他合金元素，具体含量应在质量证明书中注明。6.1.1.2钢中Cu为残余元素时，其含量应不大于0.30%，铜为合金元素时，不大于0.80%，As含量应不大于0.08%。如供方能保证，可不做分析。6.1.1.3当来用全铝（Alt)含量计算时，AIt应不小于0.020%6.1.1.4根据用户要求，由供需双方协议，可规定各牌号碳当量，碳当量按公式（1)计算（附录A列出3
GB/T 28909—2012
了碳当量参考值）。
CEV-C+
MnCr+Mo+y
6.1.2成品钢板的化学成分允许偏差应符合GB/T222的规定。6.2冶炼方法
钢由转炉或电炉冶炼，并进行炉外精炼。6.3交货状态
钢板以淬火十回火、淬火状态交货。6.4力学性能
6.4.1板的力学性能应符合表3的规定。15
6.4.2厚度不小于6mm的钢板应做冲击试验。冲击试样尺寸取10mm×10mm×55mm的标准试样；当钢材不足以制取标准试样时，应来用10mmX7.5mm×55mm或10mm×5mm×55mm小尺寸试样，冲击吸收能量应分别为不小于表多规定值的75%或50%，忧先采用较大尺寸试样。6.4.3夏比（V型缺口)冲击功按三个试样的算术平均值计算，允许其中一个试样值比表2规定值低，但不得低于规定值的70%，否则，应从同一抽样产品上再取3个试样进行试验，先后6个试样试验结果的算术平均值不得低于规定值，允许有2个试样的试验结果低于规定值，但其中低于规定值70%的试样只允许有一个。
拉伸试验”
Q1030D
Q1030E
Q1100D
QI100E
Q1200D
Q1200E
Q13QOD
QISOOE
规定塑性延
伸强度 Ra.a/
≥1030
≥1100
≥1200
≥1300
，拉伸试验取横向试样。
，冲击试验取纵向试样。
6.5表面质量
抗拉强度R_7
1150～1500
1 200~1 550
1250~1 600
1 350-1.700
>30 mm~5 mm
1050-1400
断后伸长率A/
夏比(V型缺口)冲击试验
冲击吸收能量KV
温度/℃
6.5.1钢板表面不允许存在裂纹，气泡、结疤，折叠和夹杂等缺陷，钢板不得有分层。如有上述表面缺陷，允许清理，清理深度从钢板实际尺寸算起，不得超过钢板厚度公差之半，并应保证钢板的最小厚度。缺陷清理处应平滑无棱角。
6.5.2钢板表面允许有不妨碍检查表面缺陷的薄层氧化铁皮、铁锈、由压人氧化铁皮脱落所引起的表面粗趟、划伤、压痕及其他局部缺陷，但其深度不得大于厚度公差之半，并应保证钢板的最小厚度。6.5.3钢板不允许焊补。
GB/T 28909—2012
6.5.4除焊补的规定外，经供需双方协商，并在合同中注明，表面质量执行GB/T14977的规定。6.6超声波检测
如方要求，钢板可逐张进行超声波探伤，检测方法按照GB/T2970的规定。经双方协商，也可采用其他检测标准，具体检测标准和合格级别应在合同中注明。6.7经供需双方协商，可对钢板提出其他特殊要求。7试验方法
钢板的检验项目、取样数量，取样方法及试验方法应符合表4的规定。表4
8检验规则
检验项目
化学成分
尺寸外形
超波检测
取样数盈/个
钢板验收由供方技术监督部门进行。8.1
取样方法
GB/T20066
GB/T2975
GB/T2975
试验方法
GB/T223.GB/T4336.GB/T20123.
GB/T 20125.GB/T 20126
GB/T 228. 1免费标准bzxz.net
GB/T229
符合精度要求的量具
GB/T 2970
8.2钜板应成批验收，每批由同一牌号，同一炉号、同一厚度、同一热处理制度的钢板组成，每批重量不太于40t。
8.3钢板检验结果不符合本标准要求时，可进行复验。检验项目的复验和判定应符合GB/T17505的规定。
9数值修约
数值修约应符合YB/T081的规定。10
包装、标志及质量证明书
钢板的包装、标志及质量证明书应符合GB/T24？的规定。5
GB/T 28909-2012
碳当量参考值见表A.1
附录A
(资料性附录）
碳当量参考值
碳当量CEV/%
GB/T28909-2012
打印日期：2013年3月26日F009A中华人民共
国家标推
超高强度结构用热处理钢板
GB/T28909—2012
中国标准出版社出版发行
北京市朝阳区和平里西街甲2号（100013）北京市西城区三里河北街16号（100045）网址spc.net.cn
总编室：(010)64275323发行中心：(010)51780235读者服务部：(010)68523946
中国标准出版社秦皇岛印刷厂印剧各地新华书店经销
开本880×1230
印张0.75字数12千字
2013年3月第一版
反：2013年3月第一次印刷
书号：155066·1-46026定价16.00元由本社发行中心调换
如有印装差错
版权专有侵权必究
举报电话：（010)68510107
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
中华人民共和国国家标准
GB/T 28909--2012
超高强度结构用热处理钢板
Extra-high strength structural steel plates in the heat-treatment condition2012-11-05发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2013-05-01实施
本标准按照GB/T1.1--2009给出的规则起草，本标准由中国钢铁工业协会提出。本标准由全国钢标准化技术委员会（SAC/TC183)归口。GB/T 28909—2012
本标准起草单位：济钢集团有限公司、鞍钢股份有限公司、湖南华菱湘潭钢铁有限公司、冶金工业信息标准研究院、首钢总公司。
本标准主要起草人：孙卫华、张殿英、高玲、王晓虎、刘徐源、李小莉、师莉、王姜维、胡淑娥、晃飞燕、冯男。
1范围
超高强度结构用热处理钢板
GB/T28909—2012
本标准规定了超高强度结构用热处理钢板的订货内容、牌号表示方法、尺寸、外形，重量及允许偏差技术要求，试验方法，检验规则、包装，标志及质量证明书等。本标准适用于厚度不大于50mm的矿山、建筑、农业等工程机械用钢板。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件：凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T222钢的成品化学成分允许偏差GB/T223.3钢铁及合金化学分析方法二安替比林甲烷磷钼酸重量法测定磷量GB/T223.94
钢铁及合金铝含量的测定铬天青S分光光度法GB/T223.11钢铁及合金铬含量的测定可视滴定或电位滴定法GB/T223.12
钢铁及合金化学分析方祛碳酸钠分离-二苯碳酰二耕光度法测定铬量GB/T 223.13
钢铁及合金化学分析方法硫酸亚铁铵容量法测定钒含量GB/T223.14
钢铁及合金化学分析方法钼试剂萃取光度法测定钒含量GB/T223.17
钢铁及合金化学分析方法二安替比林甲烷光度法测定钛量GB/T 223.23
GB/T223.26
GB/T223.54
GB/T 223.58
GB/T223.59
GB/T223.60
钢铁及合金镍含量的测定丁二酮分光光度法钢铁及合金钼含量的测定氰酸盐分光光度法钢铁及合金化学分析方法火焰原子吸收分光光度法测定镍量钢铁及合金化学分析方法亚砷酸钠-亚硝酸钠滴定法测定锰量钢铁及合金磷含量的测定铋磷钼蓝分光光度法和磷钼蓝分光光度法钢铁及合金化学分析方法高氧酸重量法测定硅含量GB/T223.61
钢铁及合金化学分析方法磷钼酸铵容量法测定磷量GB/T223.62
钢铁及合金化学分析方法乙酸丁酯萃取光度法测定磷量GB/T223.63
GB/T223.64
GB/T 223.67
钢铁及合金化学分析方法高碘酸钠（钾）光度法测定锰量钢铁及合金锰含量的测定火焰原子吸收光谱法钢铁及合金硫含量的测定次甲基蓝分光光度法GB/T223.68
钢铁及合金化学分析方法管式炉内燃烧后碘酸钾滴定法测定硫含量GB/T223.69
钢铁及合金碳含量的测定管式炉内燃烧后气体容量法GB/T223.71
钢铁及合金化学分析方法管式炉内燃烧后重量法测定碳含量GB/T223.72钢铁及合金硫含量的测定重量法GB/T223.75钢铁及合金硼含量的测定甲醇蒸馏-姜黄素光度法GB/T223.76钢铁及合金化学分析方法火焰原子吸收光谱法测定钒量GB/T223.78钢铁及合金化学分析方法姜黄素直接光度法测定翻量GB/T228.1金属材料拉伸试验第1部分：室温试验方法GB/T229金属材料夏比摆锤冲击试验方法1
GB/T28909—2012
钢板和钢带包装、标志及质量证明书的一般规定GB/T247
GB/T709热轧钢板和钢带的尺寸、外形、重量及允许偏差GB/T2970厚钢板超声波检测方法GB/T 2975
钢及钢产品力学性能试验取样位置及试样制备GB/T4336
碳素钢和中低合金钢火花源原子发射光谱分析方法（常规法）GB/T14977热轧钢板表面质量的一般要求GB/T17505
钢及钢产品交货一般技术要求
GB/T 200664
钢和铁化学成分测定用试样的取样和制样方法GB/T20123钢铁总碳硫含量的测定高额感应炉燃烧后红外吸收法（常规方法）GB/T20125低合金钢多元素含量的测定电感耦合等离子体原子发射谱法GB/T20126非合金钢低碳含量的测定第2部分：感应炉（经预加热）内燃烧后红外吸收法YB/T081冶金技术标准的数值修约与检测数值的判定原则3订货内客
订货时需方应至少提供如下信息：a）本标准编号：
b）产品名称；
c）牌号；
d)规格尺寸；
交货状态；
f重量；
）其他特殊要求。
4牌号表示方法
钢的牌号由代表属服强度的汉语拼音字母、规定屈服强度的下限值、质最等级符号三个部分组成。例如：Q1200D。其中：
钢的席服强度的“学授语拼音的首莅学母，1200—规定届服强度下限数值，单位MPa;D—质量等级为 D级。
5尺寸、外形、重量及允许偏差
5. 1 不平度
5.1.1钢板不平度应符合表1中N类的规定，经供需双方协商并在合同中注明，不平度可也可按表1中S类的规定。
5.1.2钢板不平度的测量应符合GB/T709的规定。5.1.3当波形间距（直尺与锅板接触点之闻的距离）为300mm1000mm时，对于N类不平度，不平度最大充允许值为波形间距的1.5%，且不超过表1中的规定值，对S类不平度，不平度最大允许值为被形间距的1%，且不超过表1中的规定值，2
公称厚度
≥3~5
>5～8
>15～~25
>25~40
>40-50
下列昼长度的不平度“,不大于
当波形间距不大于1000mm时，泌量长度为1000mm1000
GB/T 28909—2012
单位为毫米
除钢板不平度外，钢板的尺寸、外形、重量及允许偏差应符合GB/T709的规定。5.2
经供需双方协商，也可供应其他尽寸、外形、重量及允许偏差的钢板。5.3
6技术要求
6.1牌号及化学成分
6.1.1钢的牌号和化学成分（熔炼分析)应符合表2的规定。表2
化学成分(质量分数)/%
Q1030D
Q1030E
Q11GOD
QI100E
Q1200D
Q1200E
Q1300D
Q1300E
不大于
不小于
在保证钢板性能的前提下，表2中规定的Cr、Ni、Mo等合金元素可任意组合加入，也可添加6.1.1.1
表2规定以外的其他合金元素，具体含量应在质量证明书中注明。6.1.1.2钢中Cu为残余元素时，其含量应不大于0.30%，铜为合金元素时，不大于0.80%，As含量应不大于0.08%。如供方能保证，可不做分析。6.1.1.3当来用全铝（Alt)含量计算时，AIt应不小于0.020%6.1.1.4根据用户要求，由供需双方协议，可规定各牌号碳当量，碳当量按公式（1)计算（附录A列出3
GB/T 28909—2012
了碳当量参考值）。
CEV-C+
MnCr+Mo+y
6.1.2成品钢板的化学成分允许偏差应符合GB/T222的规定。6.2冶炼方法
钢由转炉或电炉冶炼，并进行炉外精炼。6.3交货状态
钢板以淬火十回火、淬火状态交货。6.4力学性能
6.4.1板的力学性能应符合表3的规定。15
6.4.2厚度不小于6mm的钢板应做冲击试验。冲击试样尺寸取10mm×10mm×55mm的标准试样；当钢材不足以制取标准试样时，应来用10mmX7.5mm×55mm或10mm×5mm×55mm小尺寸试样，冲击吸收能量应分别为不小于表多规定值的75%或50%，忧先采用较大尺寸试样。6.4.3夏比（V型缺口)冲击功按三个试样的算术平均值计算，允许其中一个试样值比表2规定值低，但不得低于规定值的70%，否则，应从同一抽样产品上再取3个试样进行试验，先后6个试样试验结果的算术平均值不得低于规定值，允许有2个试样的试验结果低于规定值，但其中低于规定值70%的试样只允许有一个。
拉伸试验”
Q1030D
Q1030E
Q1100D
QI100E
Q1200D
Q1200E
Q13QOD
QISOOE
规定塑性延
伸强度 Ra.a/
≥1030
≥1100
≥1200
≥1300
，拉伸试验取横向试样。
，冲击试验取纵向试样。
6.5表面质量
抗拉强度R_7
1150～1500
1 200~1 550
1250~1 600
1 350-1.700
>30 mm~5 mm
1050-1400
断后伸长率A/
夏比(V型缺口)冲击试验
冲击吸收能量KV
温度/℃
6.5.1钢板表面不允许存在裂纹，气泡、结疤，折叠和夹杂等缺陷，钢板不得有分层。如有上述表面缺陷，允许清理，清理深度从钢板实际尺寸算起，不得超过钢板厚度公差之半，并应保证钢板的最小厚度。缺陷清理处应平滑无棱角。
6.5.2钢板表面允许有不妨碍检查表面缺陷的薄层氧化铁皮、铁锈、由压人氧化铁皮脱落所引起的表面粗趟、划伤、压痕及其他局部缺陷，但其深度不得大于厚度公差之半，并应保证钢板的最小厚度。6.5.3钢板不允许焊补。
GB/T 28909—2012
6.5.4除焊补的规定外，经供需双方协商，并在合同中注明，表面质量执行GB/T14977的规定。6.6超声波检测
如方要求，钢板可逐张进行超声波探伤，检测方法按照GB/T2970的规定。经双方协商，也可采用其他检测标准，具体检测标准和合格级别应在合同中注明。6.7经供需双方协商，可对钢板提出其他特殊要求。7试验方法
钢板的检验项目、取样数量，取样方法及试验方法应符合表4的规定。表4
8检验规则
检验项目
化学成分
尺寸外形
超波检测
取样数盈/个
钢板验收由供方技术监督部门进行。8.1
取样方法
GB/T20066
GB/T2975
GB/T2975
试验方法
GB/T223.GB/T4336.GB/T20123.
GB/T 20125.GB/T 20126
GB/T 228. 1免费标准bzxz.net
GB/T229
符合精度要求的量具
GB/T 2970
8.2钜板应成批验收，每批由同一牌号，同一炉号、同一厚度、同一热处理制度的钢板组成，每批重量不太于40t。
8.3钢板检验结果不符合本标准要求时，可进行复验。检验项目的复验和判定应符合GB/T17505的规定。
9数值修约
数值修约应符合YB/T081的规定。10
包装、标志及质量证明书
钢板的包装、标志及质量证明书应符合GB/T24？的规定。5
GB/T 28909-2012
碳当量参考值见表A.1
附录A
(资料性附录）
碳当量参考值
碳当量CEV/%
GB/T28909-2012
打印日期：2013年3月26日F009A中华人民共
国家标推
超高强度结构用热处理钢板
GB/T28909—2012
中国标准出版社出版发行
北京市朝阳区和平里西街甲2号（100013）北京市西城区三里河北街16号（100045）网址spc.net.cn
总编室：(010)64275323发行中心：(010)51780235读者服务部：(010)68523946
中国标准出版社秦皇岛印刷厂印剧各地新华书店经销
开本880×1230
印张0.75字数12千字
2013年3月第一版
反：2013年3月第一次印刷
书号：155066·1-46026定价16.00元由本社发行中心调换
如有印装差错
版权专有侵权必究
举报电话：（010)68510107
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
