HG/T 4300-2012 橡胶流变性能的测定 柱塞式毛细管流变仪法
HG/T4300-2012
标准压缩包解压密码：www.bzxz.net
标准图片预览
标准内容

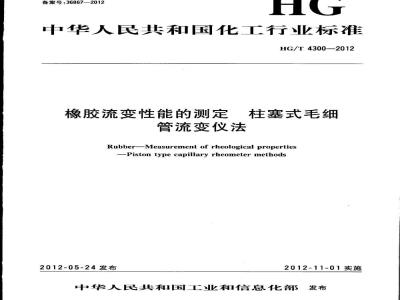

ICS83.060
备案号：36867—2012
中华人民共和国化工行业标准
HG/T4300--2012
橡胶流变性能的测定
管流变仪法
柱塞式毛细
Rubber-Measurement of rheological properties-Piston type capillaryrheometer methods2012-05-24发布
2012-11-01实施
中华人民共和国工业和信息化部发布前言
本标准按照GB/T1.1—2009给出的规则起草。HG/T4300—2012
本标准使用重新起草法参考ASTMD5099—2008《毛细管流变仪测定橡胶流变性能的试验方法》（英文版）编制，与ASTMD5099一2008的一致性程度为非等效。本标准附录A为资料性附录。
本标准由中国石油和化学工业联合会提出。本标准由全国橡胶与橡胶制品标准化技术委员会通用试验方法分技术委员会（SAC/TC35/SC2）归口。
本标准起草单位：双钱集团股份有限公司、马尔文仪器有限公司、北京橡胶工业研究设计院。本标准主要起草人：董文武、杨凯、黄中瑛、蒋琦、杨益文、李如铁、王宏、谢君芳、丁晓英。本标准为首次发布。
HG/T4300—2012
橡胶流变性能的测定柱塞式毛细管流变仪法警告：使用本标准的人员应有实验室工作的实践经验，本标准并未指出所有可能的安全问题，使用者有责任采用适当的安全和健康保护措施，并保证符合国家有关法规规定的条件。1范围
本标准规定了用柱塞式毛细管流变仪测定橡胶（生胶或混炼胶）流变性能的方法。流变性能用于表征材料的流动性能，此性能与实际加工过程直接相关。本标准适用于生胶和混炼胶。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注口期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T2941
橡胶物理试验方法试样制备和调节通用程序（ISO23529）GB/T5576橡胶与胶乳命名法（ISO1629）GB/T6038橡胶试验胶料配料、混炼和硫化设备及操作程序（ISO2393）GB/T14838橡胶与橡胶制品试验方法标准精密度的确定（ISO/TR9272）GB/T15340天然、合成生胶取样及其制样方法（ISO1795）3术语和定义
下列术语及定义适用于本标准。3.1
入口压力降entrancepressuredrop力
料筒中毛细管口模入口处与出口处的压力差。注：p的单位用帕斯卡(Pa)表示。3.2
体积流动速率yolumetricflowrateQ
单位时间内流经毛细管口模的试样体积。注：Q的单位用立方毫米每秒（mm2/s）表示。3.3
表观剪切速率apparentshearrateap
假定橡胶挤出物为牛顿流体，由体积流动速率得到的对应于毛细管口模管壁处的非真实剪切速率。注：p的单位用秒的倒数（s)表示。3.4
表观剪切应力apparentshearstresstap
橡胶试样在毛细管口模管壁处受到的非真实剪切应力。HG/T4300—2012
注：由毛细管口模截面积与毛细管II模内壁表面积之比乘以试验压力计算得到。tp的单位用帕斯卡（Pa)表示。3.5
真实剪切应力trueshearstress
橡胶试样在毛细管口模管壁处受到的实际剪切应力。注1：该值用经过进出口压力损失修正后的试验压力计算，或者由流道中橡胶试样的压力梯度确定。注2：不带下角标的符号表示真实值。的单位用帕斯卡(Pa)表示。3.6
真实剪切速率trueshearrate
考虑橡胶试样流动行为与牛顿流体的偏离程度，将表观剪切速率ap进行修正（见9.2的注）得到的剪切速率。
注；不带下角标的符号表示真实值。之的单位用秒的倒数（s1)表示。3.7
表观剪切黏度apparentshearviscosityTap
表观剪切应力Tap与表观剪切速率之比，即tar/注：n的单位用帕斯卡·秒(Pa·s)表示。3.8
Bagley修正的表观剪切黏度BagleycorrectedapparentshearviscositynapB
真实剪切应力与表观剪切速率之比，即t/ep。注：apB的单位用帕斯卡·秒（Pa·s)表示。3.9
Rabinowitsch修正的表观剪切黏度RabinowitschcorrectedapparentshearviscosityTapR
表观剪切应力tp与真实剪切速率之比，即tap/。注：该术语适用于可忽略人口效应的大长径比单口模的试验。TapR的单位用帕斯卡·秒（Pa·s)表示，3.10
真实剪切黏度shearviscosity
稳态剪切流动中，剪切黏度为真实剪切应力与真实剪切速率之比，即/。注：n的单位用帕斯卡·秒(Pa·s)表示。3.11
牛顿流体newtonianfluid
黏度不依赖于剪切速率和时间的流体。3.12
非牛顿流体non-newtonianfluid黏度随剪切速率或时间变化而变化的流体。3.13
幂律流体power-lawfluid
此类流体的剪切应力与剪切速率呈如下关系：2
式中：
剪切应力；
——剪切速率；
K-—常数，通常称为黏性系数；N—材料参数，通常称为幂律指数。3.14
预热时间preheatingtime
完成料筒加料到测量开始之间的时间间隔。3.15
停留时间dwelltime
完成料简加料到测量结束之间的时间间。注：某些特殊情况下，当料筒装一次料进行多次测量时，应记录每次测量的停留时间。3.16
临界剪切应力critical shear stresste
出现下列任一情况时毛细管口模管壁处的剪切应力值：在剪切应力与剪切速率关系曲线上的突变点；挤出物离开口模时变得粗糙（或有波纹）。注：t。的单位用帕斯卡(Pa)表示。3.17
临界剪切速率critical shearrate与临界剪切应力相对应的剪切速率。注：。的单位用秒的倒数(s-1)表示。4原理和应用意义
4.1基本原理
HG/T4300—2012
将生胶或混炼胶料装丁柱塞式毛细管流变仪圆柱形料筒内，将试样加热到设定温度后，由驱动装置驱动柱塞在料筒内以恒定速率或恒定压力挤压试样，强迫试样通过料筒底部的毛细管口模以测定其流变性能。通过对试样在毛细管口模中的流场分析，计算剪切应力、剪切速率和剪切黏度等。4.2应用意义
4.2.1本方法得到的数据信息能指导工艺、控制质量和配方研发。4.2.2对于生胶，流变参数能够反映材料的分子量及分子量分布，可以对生胶进行质量控制及区分不同批次的生胶。
4.2.3对于混炼胶，其剪切黏度不仅与胶料的结构和添加剂有关；而且依赖于外界条件，如温度，作用力的性质、大小、作用时间和剪切速率等。5仪器
仪器构造示意图
图1中只列出与测量相关的部件，另外还有一些没有列出的关键部件，诸如合适的支撑，驱动组件以及将毛细管口模固定在料筒内的固定装置。如果是通过压力传感器测量毛细管口模的人口压力降，3
HG/T4300—2012
则无需测量柱塞施加的压力
驱动压头：
绝热层：
柱塞杆：
加热圈：
料筒：
5.2料筒
试样：
柱塞头：
压力传感器；
毛细管口模；
毛细管口模加热圈。
图柱塞式毛细管流变仪示意图
为金属材质，内径在9mm~22mm之间，精确到0.1mm，长度在40mm~450mm之间。料筒装有加热部件，可以控制筒壁达到所要求的温度，距离毛细管口模50mm的段料筒区域内恒定控温误差应在±0.5℃以内。
5.3毛细管口模
毛细管口模需紧密地安装在料筒底部，两种常用的毛细管口模如图2所示，尺寸见表1。项目
毛细管长度（L）/mm
毛细管内径(D)/mm
人口角(a)/()
毛细管长径比（L/D)
表1毛细管口模尺寸
口模A
16.0±0.1
1.000±0.005
180±2wwW.bzxz.Net
图2毛细管口模示意图
5.3.1毛细管口模材质为耐磨材料，如硬质钢、硬质合金、硬质不锈钢或碳化钨。HG/T4300—2012
口模B
1.000±0.005
180±2
5.3.2为了计算，毛细管长度测量误差不应超过0.1mm，内径误差不应超过士0.005mm，经测量得到的尺寸直接用于计算。
5.3.3毛细管口模温度在测试之前恒定维持在设定温度的士0.5℃内，-般可以采用分区加热装置。5.3.4柱塞头应与料筒内壁紧密配合，以防止试样回流，但也不应过于紧密，否则会因柱塞头与料筒内壁的摩擦作用而影响测量值。如有需要，可以使用聚四氟乙烯（PTFE）密封圈。摩擦力的作用，可以通过在试验温度下进行空载试验来评估。5.4柱塞控制方式
5.4.1柱塞控制方式可以分为恒速型或恒压型。恒速型控制方式可以通过机械或液压实现。在整个试验范围内，柱塞的运动速率误差控制在土0.5%内。在一些恒速型控制的仪器中，测力元件安装在驱动压头位置，通过力值传感器或液压表测量。所测的力与实际对试样施加的力有土0.5%的差别（见注）。现在大多数恒速型仪器采用安装在毛细管口模人口处的压力传感器直接测量人口压力降，避免了摩擦力的影响。
注：对于未采用压力传感器测量口模人口压力降的柱塞式毛细管流变仪，测量的压力值包括摩擦力的影响，约为0.5%。
5.4.2恒压型控制方式是通过础码重力、气压或液压等方式实现。柱塞压力的测量误差应控制在设定值的0.5%内。柱塞压力的测量是通过柱塞上部的液压或者力值传感器实现的5
HG/T4300—2012
5.4.3橡胶试样的人口压力降可以通过安装在口模人口处的压力传感器直接测得。5.5设备校准
5.5.1机械校准包括压力传感器校准、温度校准、驱动压头运行距离校准等。具体方法可参照毛细管流变仪厂家的校准方法。
注：新的毛细管口模一般可满足试验的要求，但不能保证使用过的山模也能满足要求。所以在多数情况下，建议用量规准确测量毛细管口模尺寸并使用标准试样和标准口模定期进行校准。可以选用一种性质稳定的橡胶作为标准试样。
6取样和制样
6.1按GB/T15340规定取样。
6.2按GB/T15340规定制备试样，混炼胶的配料、混炼的设备和操作程序应符合GB/T6038的规定。
7试验条件
7.1试验温度
表2中列出常用材料的参考试验温度，也可以根据材料的实际使用情况设定其他试验温度，但不应超过硫化温度，试验温度的选择应按照GB/T2941的规定进行。表2常用材料的参考试验温度
橡胶名称
NR天然橡胶
BR丁二烯橡胶
CR氯丁二烯橡胶
IR合成异戊二烯橡胶
SBR苯乙烯-丁二烯橡胶
IR丁基橡胶
EPDM乙烯、丙烯与二烯烃的三聚物母炼胶
终炼胶
注：像胶命名方式按照GB/T5576进行。试验温度/℃
7.2毛细管口模选择
推荐使用长度16mm或8mm、内径1.0mm、入口角180°的毛细管口模（见表1），当推荐尺寸不适合时，也可选用内径0.5mm.1.5mm、2.0mm和4.0mm的毛细管口模。7.3试样的调节
试样的调节应符合GB/T2941中的规定。8试验步骤
8.1仪器的清洗
试验前应确保料筒、毛细管口模的清洁。检查压力传感器的插入孔、柱塞和毛细管口模上无黏附异物，月视检查其清洁度。
KAoNiKAca
8.2安装毛细管口模
根据要求选择毛细管口模并安装到柱塞式毛细管流变仪上。8.3仪器预热
HG/T4300—2012
装料之前，将毛细管流变仪预先加热至试验温度，并恒温15min，等待所有装配部件均达到热平衡，同时校零压力传感器或力值传感器8.4试样的准备
用专用剪刀将样品制成大约5mm（长）×5mm（宽）×2mm（厚）的颗粒状试样。然后，将制好的试样分次装填人料筒中，每次装填试样高度约25mm。每次装填后，均应使用不锈钢、铜制或铝制金属杆将填人的试样压实，以避免裹入空气。注：对于某些试样，可以通过柱塞将试样压实，然后去掉压力，即可排除包裹进去的空气。8.5试样预热时间的选择
加料后立即开始预热计时，在恒压或恒速下将料简中的试样挤出小部分，然后停止挤出或流动。不同内径的料简，试样的预热时间也不同，具体预热平衡时间见表3（试验温度低于200℃）。表3不同料筒内径的预热平衡时间（试验温度低于200℃）料简内径/num
预热时间/min
注：表3中参考值是指在试验温度低于200℃时的预热时间，如果试验温度高于200℃，则需要根据实际情况延长预热时间。
8.6毛细管挤出过程
8.6.1开启驱动装置使柱塞在料筒中以设定的移动速率（对应特定的体积流动速率和表观剪切速率）移动，挤压试样。
8.6.2对于恒速型毛细管流变仪，若毛细管口模人口处装有压力传感器，在设定的表观剪切速率下，试样的压力曲线须达到稳定状态。8.6.3对于恒压型毛细管流变仪，若通过测量柱塞上的力值计算入口压力降，需要等待力值曲线达到稳定状态。由于柱塞在挤压某些橡胶试样时有能量损耗，挤出时所记录的力值是通过外推得到的，即料简长度为零(柱塞直接接触口模）时的力。注：压力传感器和力值传感器所测的压力读数和力值读数波动小于1%时可以认为是达到稳定状态。8.7试验结束
挤出余料，下毛细管口模，用专用清洗工具和干净的纱布清洗柱塞头、料简，并用清针清洗毛细管口模。
8.8数据处理
保存试验数据，并进行计算或数据处理。9结果表示
9.1体积流动速率
体积流动速率Q（mm3/s），可用以下式（1)或式（2）进行计算：Q-AXr
式中：
Q=m/o：
柱塞的截面积，单位为平方毫米（mm2）；柱塞的下降速度，单位为毫米每秒（mm/s）：(1)
（2）
HG/T4300—2012
试样的质量流动速率，单位为克每秒（g/s）；o
试样在试验温度下的密度，单位为克每立方毫米（g/mm3）。9.2表观剪切速率
毛细管口模管壁上的表观剪切速率ap，用秒的倒数（s-1)表示，用式（3)计算：vep-320
式中：
D—毛细管口模孔的内径，单位为毫米（mm）；Q
体积流动速率，单位为立方毫米每秒（mm2/s）（见9.1）。(3)
注：在牛顿流体情况下，式(3)给出的是毛细管壁的真实剪切速率。出于橡胶试样不遵循牛顿流体行为，此式的计算值为表观剪切速率ap，真实剪切速率需通过修正表观剪切速率来获得（见9.5.1）。9.3表观剪切应力
毛细管口模管壁的表观剪切应力zap(Pa)，用式（4)计算：Tap
式中：
试验压力，单位为帕斯卡(Pa)；毛细管口模内径，单位为毫米（nm）；--毛细管口模长度，单位为毫米（mm）。9.4真实剪切应力
9.4.1概述
真实剪切应力使用Bagley修正法获得（见9.4.2）。9.4.2毛细管口模Bagley修正
用下列方法测定进出口压力损失之和。(4)
a）方法A1，至少用三个以上内径和入口角度都相同但长径比L/D不同的口模，如（L/D)1<(L/D),<(L/D)3，测定毛细管壁的表观剪切速率ap作为试验压力P的函数（见图3)。8
kAoNrkAca-
HG/T4300—2012
图3Bagley修正法的应用——不同L/D的表观剪切速率ap对试验压力p的关系图b）方法A2，至少用三个以上内径和入口角度都相同但长径比L/D不同的口模，如（L/D)1<(L/D)2<(L/D)：，测定试验压力作为毛细管壁的表观剪切速率p的函数。c）使用从a)或b)得到的数据绘出不同的长径比L/D下试验压力p对表观剪切速率p的关系图（见图4）。这样的结果即所谓的Bagley线，其斜率为真实剪切应力的4倍。将Bagley线上的每个表观剪切速率ap外推到压力为零（见图4），修正后的纵坐标pe为口模入口和出口压力损失之和，与表观剪切速率。有关。HG/T4300—2012
斜率=4f
(LID)e2
图4毛细管口模的Bagley修正示意图不同表观剪切速率。下，橡胶试验压力力对相间内径的L/D关系图表观剪切速率Yep下的真实剪切应力t用式（5)或式(6)计算：D
T=(p-pe)
式中：
试验压力，单位为帕斯卡（Pa)；pe
修止压力，单位为帕斯卡(Pa)；D毛细管口模的内径，单位为毫米（mm）：L一一毛细管口模的长度，单位为毫米（mm）(UD)
由于口模内径D恒定，横坐标上的（L/D）。代表了修正的口模长度。这样，计算表观剪切速率a下的真实剪切应力的式(5)可用式（6)替代。p
4[(L/D)+(L/D)。
式中：
口模长度的修正值（无量纲）。9.5真实剪切速率
9.5.1概述
应用Weissenberg-Rabinowitsch修正方法，由表观剪切速率计算毛细管口模壁上的真实剪切速率，用式（7)进行
9.5.2毛细管口模Weissenberg-Rabinowitsch修正x(3+digap
KAoNrKAca-
