ICS13.060.25

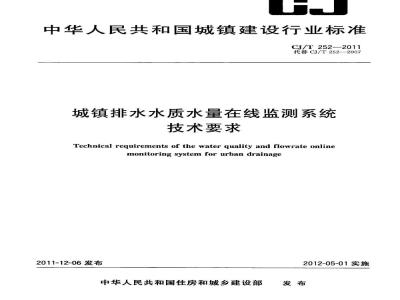

中华人民共和国城镇建设行业标准CJ/T252-2011
代替CJ/T252--2007
城镇排水水质水量在线监测系统技术要求
Technical requirements of the water quality and flowrate onlinemonitoring system for urban drainage2011-12-06发布
中华人民共和国住房和城乡建设部2012-05-01实施
CJ/T252—2011
1范围
2规范性引用文件
3术语和定义
构成及功能
系统的总体要求
抽取水样单元
水样分配单元
水质水量检测单元
数据采集存储与传输单元
系统管理单元
系统辅助单元
系统运行环境
质量控制与质量保证
附录A（资料性附录）城镇排水水质水量在线监测系统构成图13
本标准按照GB/T1.1—2009给出的规则起草。本标准代替CJ/T2522007《城镇排水自动监测系统技术要求》CJ/T252-2011
本标准是对CJ/T252—2007《城镇排水自动监测系统技术要求》的修订，与CJ/T252—2007相比主要技术变化如下：
原标准名称《城镇排水自动监测系统技术要求》修改为《城镇排水水质水量在线监测系统技术要求》；
修改了城镇排水水质水量在线监测系统的构成及功能（见1和4，2007版的1和4）；增加了“监测点”、“监测基站”、“自动分析仪”、“平均无故障连续运行时间”和“数据有效性”的定义（见3）；
一删除了“重点排水户”的定义（见2007版的3.1.12)；一删除了术语和定义中的代号（见2007版的3.2）；增加了抽取水样单元的要求（见6)；-增加了水样分配单元的要求（见7）；修改了水质水量检测单元的要求（见8，2007版的4.6.2)；删除了各类现场监测站仪器配置（见2007版的5.2)；删除了在线监测仪器中的可燃气体、有害气体监测仪（见2007版的6.5.13）；修改了数据采集存储与传输单元的要求（见9，2007版的4.5）；修改了系统管理单元的要求（见10，2007版的4.3和4.4)；增加了系统辅助单元的要求（见11）；—增加了系统运行环境的要求（见12)；修改了质量控制与质量保证的要求（见13，2007版的7）。本标准由住房和城乡建设部标准定额研究所提出本标准由住房和城乡建设部给水排水产品标准化技术委员会归口。本标准起草单位：广州市城市排水监测站、南京市城市排水监测站、昆明市城市排水监测站、湖南力合科技发展有限公司、广州市二次供水技术咨询服务中心、岛津国际贸易（上海）有限公司、北京市城市排水监测总站、天津市城市排水监测站、齐齐哈尔城市排水监测站、青岛市城市排水监测站、东莞市水质监测中心、珠海市水质监测中心、广州市污水治理有限责任公司、广州市京水水务有限公司、广东天瑞科技有限公司。
本标准主要起草人：李明、谈勇、林毅、洗慧婷、许正生、陈世飞、区威、曹建能、郑念耿、唐玉娣、殷晓玲、何洁、张广胜、詹小波、孟庆强、梁小珊、柳枫、孙又良、时万新、叶承明、张宝树、韩宝连、武鹏、戴吉胜、刘红涛、罗刚、张胜海、姚丽萍。本标准于2007年首次发布，2011年第一次修订。I
1范围
城镇排水水质水量在线监测系统技术要求
CJ/T252-2011
本标准规定了城镇排水水质水量在线监测系统的构成及功能、系统的总体要求、抽取水样单元、水样分配单元、水质水量检测单元、数据采集存储与传输单元、系统管理单元、系统辅助单元、系统运行环境和质量控制与质量保证等要求。本标准适用于城镇排水水质水量在线监测系统的设计、设备选型、安装、调试等。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB6920水质pH值的测定玻璃电极法GB11893水质总磷的测定
钼酸铵分光光度法
GB11894
水质总氮的测定
碱性过硫酸钾消解紫外分光光度法GB11914水质化学需氧量的测定重铬酸盐法GB/T17214.1工业过程测量和控制装置工作条件第1部分：气候GB50054
GB50057
GB50223
GB50343
低压配电设计规范
建筑物防雷设计规范
建筑工程抗震设防分类标准
建筑物电子信息系统防雷技术规范CJ/T3008.5#
城市排水流量堰槽测量标准三角形剖面堰HJ/T15
HJ/T70
环境保护产品技术要求超声波明渠污水流量计高氯废水化学需氧量的测定氯气校正法pH水质自动分析仪技术要求
HJ/T96
HJ/T101
HJ/T102
HJ/T103
HJ/T104
HJ/T191
HJ/T212
HJ/T353
HJ/T354
HJ/T355
氨氮水质自动分析仪技术要求
总氮水质自动分析仪技术要求
总磷水质自动分析仪技术要求
总有机碳（TOC)水质自动分析仪技术要求紫外（UV)吸收水质自动在线监测技术要求污染源在线自动监控（监测）系统数据传输标准水污染源在线监测系统安装技术规范水污染源在线蓝测系绕验收技术规范水污染源在线监测系统运行与考核技术规范HJ/T3562007水污染源在线蓝测系统数据有效性判别技术规范水质自动采样器技术要求及检测方法HJ/T372
HJ/T377
环境保护产品技术要求化学需氧量（CODcr）水质在线自动监测仪HJ501水质总有机碳的测定燃烧氧化-非分散红外吸收法1
CI/T252—2011
HJ535水质氨氮的测定纳氏试剂分光光度法HJ536水质氨氮的测定水杨酸分光光度法HJ537水质氨氮的测定蒸馏一中和滴定法3术语和定义
下列术语和定义适用于本文件。3.1
监测点monitoringpoint
能够取得足够代表性水样的地点。3.2
店monitoringstation
监测基站
在城镇排水设施监测点附近，用于安装和保护在线监测的自动分析仪、数据采集远程通讯设备及其他附属设备的场所。
自动分析仪autoanalyzer
对监测指标具有自动分析和自动输出测量水质水量数据功能的仪器。3.4
水质自动采样器
automaticwatersampler
由智能控制器、采样泵、采样瓶和分瓶装置等组成，可以设定程序按照时间、流量或外部触发命令采集单独样品或复合样品的水样采集器。3.5
平均无故障连续运行时间continuousoperationmeantimebetweenfailures自动分析仪在校验期间的总运行时间(h)与发生故障次数(次)的比值。3.6
数据采集远程通讯设备thedataacquisitionandtelecommunicationequipment安装在监测基站，可对水质、水量自动分析仪输出的信号进行自动采集、数据处理、数据存储、远程通讯、短消息发送和对现场设备进行控制的设备。3.7
数据采集传输仪datacollectionandtransmissioninstrument采集各种类型监控仪器仪表的数据、完成数据存储及与监控中心数据通讯传输功能的工控机、嵌入式可编程自动控制器(PAC)或可编程控制器等。3.8
定时通讯方式
timing communication mode
由监控中心的计算机采用固定时间方式发出命令，由远程通讯设备响应，建立数据通讯的方式。3.9
随机通讯方式randomcommunicationmode由监控中心的计算机采用随机方式发出命令，由远程通讯设备响应，建立数据通讯的方式。3.10
real-timecommunicationmode
实时通讯方式
由计算机发出命令，在一定时间间隔内连续不断地通过远程通讯设备采集数据的方式；或由远程通讯设备在一定时间间隔内主动向计算机（服务器）上传数据的方式。2
直接通讯方式directcommunicationmodeCJ/T252—2011
便携式计算机通过电缆线直接连接现场数据采集远程通讯设备上的通讯口（RS232、RS485.USB等），采集数据和设定修改现场数据采集远程通讯设备中各种运行参数的通讯方式。3.12
短信息方式SMSmode
数据采集远程通讯设备通过电讯终端，主动向设在监控中心的数据采集计算机和有关人员的移动电话上发送水质超标和自动分析仪故障等信息的方式。3.13
远程参数设定remoteparameterupdate由数据采集计算机，通过有线或无线网络发出设定或修改参数命令，数据采集远程通讯设备接收，以设定或修改运行参数。
Jremotecontrol
远程控制
设在监控中心的数据采集计算机，通过有线或无线网络发出命令，由现场数据采集远程通讯设备接收，并通过电气设备控制自动分析仪和其他设备的操作。3.15
数据有效性datavalidity
指从在线监测系统中所获得的数据经审核符合质量保证和质量控制要求，在质量上能与标准方法可比。
4构成及功能
4.1城镇排水水质水量在线蓝测系统应由抽取水样单元、永样分配单元、水质水量检测单元、数据采集存储与传输单元、系统管理单元、系统辅助单元及系统运行环境构成，构成图参见附录A。4.2抽取水样单元应包括取样头、取样泵、取水管道、防堵塞装置和保温配套装置等。可实现从监测点中抽取有代表性的水样，并将水样无变质地输送至监测基站。4.3水样分配单元应包括管路、阀门、水泵。按照各种自动分析仪器的工作需求，将水样直接或经前处理（在不影响水质的前提下）后合理分配给各仪器。4.4水质水量检测单元由在监测基站的各种水质自动分析仪和流量计组成，对被监测对象的有关参数进行测量，并能将测量数据输出。包括化学需氧量（CODc）水质自动分析仪、紫外（UV）吸收水质自动分析仪、总有机碳（TOC)水质自动分析仪、氨氮（NH：-N)水质自动分析仪、总氮（TN)水质自动分析仪、总磷(TP)水质自动分析仪、pH水质自动分析仪、水质自动采样器和各类流量计等。4.5数据采集存储与传输单元
4.5.1数据采集部分包括安装在监测基站内的数据采集仪或数据采集计算机等设备，可实时采集在线监测仪器及辅助设备输出的数据。4.5.2数据存储部分包括数据服务器等设备，应能满足在线监测系统数据的存储要求。存储格式应为常用格式，存储的数据应可以在需要时方便地提取，并可以在通用的计算机中读出。4.5.3数据传输部分包括无线通讯设备和有线通讯设备，应通过一种或多种远程通信方式，实现将数据从基站控制平台传输到监控中心。4.6系统管理单元应包括监控中心和基站控制平台。4.6.1监控中心是城镇排水水质水量在线监测系统的管理控制中心，由数据服务器、网络设备和相关软件等组成。应包括下列功能：3
TTKAoNiKAca
CJ/T252-2011
4.6.1.1应能收集基站控制平台上上报的水质水量数据、超标和故障等信息。4.6.1.2应向基站控制平台发送命令，设置和修改数据采集远程通讯设备的运行参数，并远程控制自动分析仪的工作状态。
4.6.1.3应将收集到的各种数据进行处理，形成各种分析报表，趋势图表。4.6.2基站控制平台主要由现场工控机、可编程逻辑控制器（PLC)和相关软件等组成，应安装在监测基站内。应包括下列功能：
4.6.2.1应实现采集自动分析仪的输出数据。4.6.2.2应对采集的数据进行初步处理、显示、存储，并传输到监控中心。4.6.2.3应能对监测基站内各功能单元进行实时监控。4.6.2.4应具有故障报警并上传报警信号、断电且再度上电后自动复位及接受远程控制命令启动分析等功能。
4.7系统辅助单元应包括稳压电源、不间断电源（UPS）、防雷和自动清洗等设施。4.8系统运行环境是保证系统正常运行的环境，包括空气、噪声、震动、温度、湿度和防盗设施等。5系统的总体要求
5.1在连续排放的城镇排水设施中，pH计、流量计等在线监测仪器至少10min获得一个监测值，其他自动分析仪至少每2h获得一个监测值，每天保证至少12个监测值；在间欧排放的城镇排水设施中，pH计、流量计等在线监测仪器的监测值个数不少于排水累计排放小时数的6倍，其他自动分析仪的监测值个数不少于排放累计小时数的1/2。系统的监测频次应可调。5.2城镇排水水质水量在线监测系统应根据其水质的特殊性选择相应的自动分析仪。5.3自动分析仪的使用年限一般为5年，使用环境恶劣时或在特殊情况下可酌情调整。5.4系统应设计合理、维修方便。5.5系统设置应具有开放性，拥有一定权限的用户可根据需要自行设置相关参数。5.6系统应具有扩展性，能够满足监测指标的扩展需求5.7所有设备的运行交流电压应为：220V士22V，单相位，交流频率为50Hz土0.5Hz。所有设备的电源插头应为中国制式A9120-9085-1。6抽取水样单元
6.1应具有可调节式取样方式（连续或间隔等比例），并能现场或远程控制紧急抽取水样。6.2抽取水样单元应在监测点取水，保证采集到有代表性的水样。监测点布设原则是：当测量合流时，设在合流后充分混合的位置。污水厂进水的监测点应设置在厂区进水构筑物的最后一道格栅之后、沉砂池之前：污水厂出水的监测点应设置在最后一道处理工艺之后、总排口之前。6.3抽取水样单元应设置人工采样口以便进行实际水样比对试验。6.4为保证水样具有代表性，取样头的设置应考虑尽量减少堵塞。6.5对于漂浮物较多的污水，可设前置金属筛网对其进行过滤阻隔。6.6取样泵应根据取样流量、抽取水样单元的水头损失及水位差合理选择。取样泵应能够及时完成在线监测系统所需足量水样的采集，并为后续扩展预留所需的用水量。6.7应根据系统的设计选择取水管道的管径，确保足够的管内流速和管道压力。取水管道应铺设顺直，避免管道内部存水。监测基站与监测点的距离不宜大于50m。6.8抽取水样单元中泵和管道材质应具有耐腐蚀性，对所监测项目没有干扰。采样管路宜采用优质的硬质PVC或PPR管材。
CJ/T 252—2011
6.9为保证系统的正常工作，抽取水样单元在环境温度0℃以下时，应采取必要的防冻措施；在环境温度40℃以上时，应采取必要的控温措施。7水样分配单元
7.1水样分配单元应根据自动分析仪的用水水质、水压和水量的要求进行分配。7.2采用探头式检测的自动分析仪一般应设置探头安装容器，采用其他方法检测的自动分析仪应设置取样装置。
7.3水样分配单元的取样装置应能保证水样的时效性。7.4水样分配单元的配水时间应能满足测量周期的需要。7.5在保证水样具有代表性的前提下，应采取过滤措施去除水样中的细泥沙等大颗粒固体物质。7.6在水样分配单元的管道上应安装流量和压力调节阀，以对流量和压力进行调节控制。8水质水量检测单元
8.1化学需氧量(CODα）水质自动分析仪8.1.1方法原理
在酸性条件下，将水样中有机物和无机还原性物质用重铬酸钾氧化的方法，检测方法有光度法、化学滴定法、库仑滴定法等。
8.1.2仪器技术要求
测量范围：10mg/L~5000mg/L；
b）测量周期：≤30min；
分辨率：<1mg/L；
零点漂移：士5mg/L；
量程漂移：士10%；
测量误差：≤10%（邻苯二甲酸氢钾实验）；g)
平均无故障连续运行时间：≥360h/次h)
输出接口：4mA20mA模拟信号接口和RS232/RS485接口；i
相对于电压波动的稳定性：士10%；绝缘阻抗：>20Ma；
应具有自动零点、量程校正功能；k）bzxz.net
应具有设定、校对和显示时间功能，包括年、月、日和时、分；1）
应具有测试数据显示、存储和输出功能；n)
意外断电且再供电时，应能自动排出系统内残存的试样、试剂等，并自动清洗、自动复位到重新开始测定的状态；
应具有故障报警、显示和诊断功能，并具有自动保护功能，并且能够将故障报警信号输出到远o
程控制网；
p）应具有接收远程控制网的外部触发命令、启动分析、校准等操作的功能；应具有仪器运行状态输出功能；q）
应具有计量器具型式批准证书或生产许可证；s）
应通过国家环境保护总局环境监测仪器质量监督检验中心适用性检测；5
KANiKAca
CJ/T252—2011
实际水样比对试验的相对误差值应符合表1的要求；t)
u）其他各项性能指标应符合HJ/T377的要求。表1化学需氧量（CODα）水质自动分析仪实际水样比对实验CODc值
COD<30mg/L
30mg/L≤CODc<60mg/L
60mg/L≤CODc<100mg/L
CODc.≥100mg/L
8.1.3其他要求
相对误差
士10%（用接近实际水样浓度的低浓度质控样替代实际水样进行试验）±30%
对于排放高氯废水（氯离子浓度在1000mg/L20000mg/L)的水污染源，不宜使用化学需氧量(CODc）水质自动分析仪。
8.2紫外(UV)吸收水质自动分析仪8.2.1方法原理
单波长UV仪：以单波长254nm作为检测光直接透过水样进行检测的UV仪。多波长UV仪：在紫外光谱区内以多个紫外波长作为检测光源的UV仪。扫描型UV仪：对水样进行可见和紫外区域扫描的UV仪。8.2.2仪器技术要求
零点漂移：量程的土2%以内；
b）量程漂移：量程的土2%以内；c）平均无故障连续运行时间：≥720h/次；输出接口：4mA～20mA模拟信号接口和RS232/RS485接口；d)
e）电源电压波动时的稳定性：量程的士2%以内；f)
绝缘阻抗：≥2Ma；
应具有设定、校对和显示时间功能，包括年、月、日和时、分；应具有故障报警、显示和诊断功能，并具有自动保护功能，并且能够将故障报警信号输出到远h)
程控制网；
应具有接收远程控制网的外部触发命令、启动分析、校准等操作的功能；应具有计量器具型式批准证书或生产许可证；紫外(UV)吸收水质自动分析仪测定结果换算得到的CODcr浓度值与按GB11914(或HJ/T70）方法测得的CODcr浓度值的相对误差值应满足表1的要求；其他各项性能指标应符合HJ/T191的要求。8.2.3
其他要求
a）对于用紫外（UV)吸收水质自动分析仪检测化学需氧量时，应具有将检测结果自动换算成CODc浓度值，并显示和输出数据的功能；b）对于排放水质不稳定的城镇排水，不宜使用紫外(UV)吸收水质自动分析仪。6
8.3总有机碳（TOC)水质自动分析仪8.3.1方法原理
CJ/T252—2011
干式氧化原理：填充铂系、钻系等催化剂的燃烧管保持在680℃～1000℃，将由载气导人的试样中的TOC燃烧氧化。干式氧化反应器常采用的方式有两种，一种是将载气连续通人燃烧管，另一种是将燃烧管关闭一定时间，在停止通人载气的状态下，将试样中的TOC燃烧氧化，生成的二氧化碳导入非分散红外器，在特定波长下，在一定范围内二氧化碳的红外线吸收强度与其浓度成正比，由此可对试样TOC进行定量测定。
湿式氧化原理：指向试样中加人过硫酸钾等氧化剂，采用紫外线照射等方式施加外部能量将试样中的TOC氧化，生成的二氧化碳导入非分散红外器，在特定波长下，在一定范围内二氧化碳的红外线吸收强度与其浓度成正比，由此可对试样TOC进行定量测定。8.3.2仪器技术要求
测量范围：2mg/L~1000mg/L，可扩充；b)
响应时间：间式小于等于5min、连续式小于等于15min；c)
零点漂移：士5%；
量程漂移：士5%；
重复性：士5%；
平均无故障连续运行时间：≥720h/次；输出接口：4mA~20mA模拟信号接口和RS232/RS485接口；h）
相对于电压波动的稳定性：士5%；i)
绝缘阻抗：>20Ma；
应具有自动零点、量程校正功能；k）
应具有设定、校对和显示时间功能，包括年、月、日和时、分；1)
应具有测试数据显示、存储和输出功能；意外断电且再度上电时，应能自动排出系统内残存的试样、试剂等，并自动清洗、自动复位到重m）
新开始测定的状态；
应具有故障报警、显示和诊断功能，并具有自动保护功能，并且能够将故障报警信号输出到远n)
程控制网；
应具有接收远程控制网的外部触发命令、启动分析、校准等操作的功能；o）
应具有计量器具型式批准证书或生产许可证；p）
应通过国家环境保护总局环境监测仪器质量监督检验中心适用性检测；实际水样比对试验的相对误差值应符合表2的要求；其他各项性能指标应符合HJ/T104的要求。表2总有机碳（TOC)水质自动分析仪实际水样比对试验TOC值
TOC<10mg/L
10mg/L≤TOC<20mg/L
20mg/L≤TOC<30mg/L
TOC≥30mg/L
相对误差
土10%（用接近实际水样质量浓度的低质量浓度质控样替代实际水样进行试验）±30%
TTKAONTKAca
CJ/T252-—2011
8.4氮氮（NHs-N)水质自动分析仪8.4.1电极法
8.4.1.1方法原理
采用氨气敏复合电极，在碱性条件下，水中氨气通过电极膜后对电极内液体pH值的变化进行测量，以标准电流信号输出。
8.4.1.2仪器技术要求
测量范围：0.05mg/L~100mg/L；a)
温度补偿精度：土0.1mg/L以内；响应时间：<5min；
零点漂移：土5%；
量程漂移：士5%；
实际水样对比试验：士15%；
平均无故障连续运行时间：≥720h/次；g)
输出接口：4mA～20mA模拟信号接口和RS232/RS485接口；h)
应具有自动零点、量程校正功能；应具有设定、校对和显示时间功能，包括年、月、日和时、分；应具有测试数据显示、存储和输出功能；意外断电且再度上电时，应能自动排出系统内残存的试样、试剂等，并自动清洗，自动复位到重新开始测定的状态；
m）应具有故障报警、显示和诊断功能，并具有自动保护功能，并且能够将故障报警信号输出到远程控制网；
应具有接收远程控制网的外部触发命令、启动分析、校准等操作的功能；n)
应具有仪器运行状态输出功能；o）
应具有计量器具型式批准证书或生产许可证；p)
应通过国家环境保护总局环境监测仪器质量监督检验中心适用性检测；q）
其他各项性能指标应符合HJ/T101的要求。）
光度法
8.4.2.1方法原理
在水样中加人能与铵离子产生显色反应的化学试剂，和用分光光度计分析得出氨氮浓度。使用其他方法原理的氨氮水质自动分析仪，其各项性能指标也应符合本标准的相关要求。8.4.2.2仪器技术要求
测量范围：0.05mg/L~50mg/L
零点漂移：土10%；
量程漂移：士10%；
d）实际水样对比试验：土15%；e)
平均无故障连续运行时间：≥720h/次；输出接口：4mA～20mA模拟信号接口和RS232/RS485接口；应具有自动零点、量程校正功能；g）
应具有设定、校对和显示时间功能，包括年、月、日和时、分i
应具有测试数据显示、存储和输出功能；CJ/T252—2011
意外断电且再度上电时，应能自动排出系统内残存的试样、试剂等，并自动清洗，自动复位到重新开始测定的状态；
应具有故障报警、显示和诊断功能，并具有自动保护功能，并且能够将故障报警信号输出到远k）
程控制网；
应具有接收远程控制网的外部触发命令、启动分析、校准等操作的功能；m）应具有仪器运行状态输出功能；应具有计量器具型式批准证书或生产许可证；n）
应通过国家环境保护总局环境监测仪器质量监督检验中心适用性检测；o）
其他各项性能指标应符合HJ/T101的要求。p）
8.5总氨（TN）水质自动分析仪
8.5.1方法原理（光度法）
水样经碱性过硫酸钾和紫外催化消解后，用碱性过硫酸钾消解-紫外分光光度法测定。使用其他方法原理的总氮水质自动分析仪，其各项性能指标也应符合本标准的相关要求。8.5.2仪器技术要求
测量范围：0mg/L~100mg/L；
测量周期：<30min；
零点漂移：士5%；
量程漂移：土10%；
平均无故障连续运行时间：≥720h/次；e
输出接口：4mA~20mA模拟信号接口和RS232/RS485接口D
电压稳定性：指示值的变化在士10%以内；g)
绝缘阻抗：≥5MQ；
应具有自动零点、量程校正功能；应具有设定、校对和显示时间功能，包括年、月、日和时、分；j）
应具有测试数据显示、存储和输出功能；k）
意外断电且再度上电时，应能自动排出系统内残存的试样、试剂等，并自动清洗，自动复位到重1
新开始测定的状态；
应具有故障报警、显示和诊断功能，并具有自动保护功能，并且能够将故障报警信号输出到远m）
程控制网；
应具有接收远程控制网的外部触发命令、启动分析、校准等操作的功能；n）
应具有仪器运行状态输出功能；o）
应具有仪器自动清洗功能；
应具有计量器具型式批准证书或生产许可证；q
实际水样比对试验：土10%；
其他各项性能指标应符合HJ/T102的要求。s）
KAONiKAca
