ICS23.160

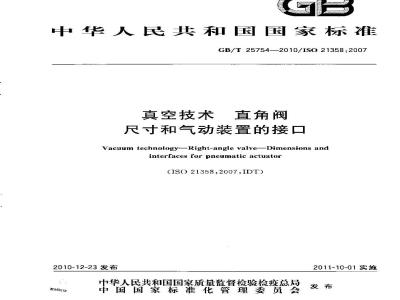

中华人民共和国国家标准
GB/T25754—2010/ISO21358:2007真空技术
直角阀
尺寸和气动装置的接口
Vacuum technology-Kight-angle valveDimensions andinterfaces for pneumatic actuator(IS0 21358:2007,IDT)
2010-12-23发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2011~10-01实施
GB/T25754—2010/ISO21358.2007本标等同案用IS021358：2007《真空技术直角润寸尺寸和气动装置的接口》（英文版）。本标准等同翻译1SQ21358：2007真空技术直角国尺寸和气动装置的接口（英文版。为了便于使用，本标准做了下列编辑性修改：a）用\本标准”代替“本国际标准”;b）用小数点符号\，\代替作为小数点的逗号，”；）删除了国际标准的前言和引言，增加了本标准的引言。本标准规范性引用文件GB/16070：2007《真空技术法兰尺寸》的引用部分与ISO1509真空技术法兰尺寸》的内容完全一致。本标准由中国机械工业联合会提山，本标准用全国真空技术标准化技术委员会(SAC/TC18)归口。本标准负查起草单位：上海阀门二厂有限公司。本标准参加起草单位：沈阳真空技术研究所.兰州真空设备有限资任公司.北京巨友行科技发展有限公司.合肥皖仪科技有限公司。本标推主要起草人：王玲玲，王正华、温发兰、郑荣蓓、鲜伟、罗明生。T
GB/T25754—2010/ISO21358:2007引言
在实际使用中，直角阀做为管路配件的一部分经常用在真空系统中，先前并没有直角阀的国际标准和国家标准。
本标准是依据GB/T16709.1—2010/ISO9803-1：20074真空技术管路配件的装配尺寸第1部分：无刀口法兰型》和GB/T16709.2—2010/IS098013-2:20074真空技术管路配件的装配尺寸第2部分：刀门法兰型制定，上述标推已对管歸配件的装配尺寸进行了标准化：气动装置的接口因此也标准化了。
本标准中出于引用了IS03669,为了避免模糊混乱，有助于标准使用者理解该标准的引用情况，我们提供一些相关信息作以说明。1SO3669包括两部分：
-IS03669：1986&真空技术可烘烤法兰尺寸”；—ISO/TS3669-22007《真空技术，可烘烤法兰第2部分：刀口法兰尺寸》，本标准引用ISO3669指的是1S03669：1986≤真空技术可烘烤法兰尺寸》。也是因为IS0 21358,2007先于1SO/TS 3669 2:20C7出版。IS(/TS3669-2.2007与IS(）3669：1986相比，做「重要的技术改变，IS0O3669：1986规定了两个系列的烘烤法兰：
首选系列，其主要尺寸要确保与已标准化的非烘烤法兰的兼容性（见1S01609）：一次选系列,对应于常用法兰，
I5O/TS3669-2:2007仅规定一个系列，并且不再取决于\首选”系列的数值。享实上，ISO36691986的“首选”系列已经过时或作废，因此提了“次选”系列成为一个并巨是唯一的--套规定尺寸。另外，这套“次选”系列的若下尺寸，也针对法兰的-般用进行了修改，直到刀口密封剖面的详细尺寸被纳人。
IS0/TS36692:2007在二年之后将会由ISO/TC112进行复审，以便决定是否在接下来的三年内得到批谁，经过修订成为国际标准，或是撤消。如果通过批推，它将在接下来的三年之后再次进行修订，在这段时闻内，它必须或是转为国际标准，或是被撤消。ISO/TS3669-2：2007巴被GB/725756—2010《真空技术可烘烤法兰刀口法兰尺小\等同用。
对 IS0 3669 的 F述说明在于它与 GB/T 16709, 1—2010/ISO 9803-1:2007、GB/T 16709.2-2010/ISO9803-2：2007和GB/T25754—2010/ISO213582007的密切关系，它们在标准中互相引用。KAoNiKAca
1范围
真空技术直角阀
GB/T 25754--2010/IS0 21358:2007尺寸和气动装置的接口
本标准规定了直角型阅门的尺寸，以使其能与GB/T167G9.1和GB/T16709.2中规定的弯管安装尺寸相匹配。
本标准包括的直角型阀门都带有GB/T16709.1,GB/T16709.2和ISO3669中规定的法兰。ISO3669列出的两个法兰系列：
.首选系列；
一次选系列。
本标准仅涵益带有次选系列法兰的阀门。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款，凡是注H期的引用文件，其随后所有的修改单（不包括期误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不法日期的引用文件，其最新版本适用于本标准，GB/T4982真空技术快卸连接器尺寸第1部分：夹紧型（GB/T49822003,ISO2861-1：1974,IDT)
GB/T6070·2007真密技术法兰尺寸(GB/T 60702007.ISO1609:1986,M0D)ISO 3689真空技术可烘烤法兰尺寸3术语和定义
GB/T1982和GB/T6070中确立的术语和定义适用于本标推。4要求
4. 1真空管路配件的装配尺寸应与表 1、表2 中规定的一样。见图 1。4.2法兰尺寸应与GB/T4982,GB/T6070和IS3669中规定的样。个或多个法兰最好是活套形式。
5气动装置的接口
气动装置的人口/出口和该装置的纹管要求如下：a）最小气动压力（用于阀的开和关闭）:0.4MPa:b）最大气动压力（用于防止毁坏):0.7MPa;c）气动传动装置的人口和出口的螺纹尺寸和单位（例如：“mm”，“英小\)，应在使用中利/或阀体上注明(例如：\G陷”，\Rc致\，\给NPT\);d）最好标明用于显示开启/闭合状态触点的电器规格（或容量）（例如：“DC24V/2A，AC250V/20 mA/60 Hz\)。
GB/T 25754-2010/IS0 21358.2007尺寸
图1直角型阀门
表 1带有不可烘烤法兰的阀尺寸公称通径
a +1. 5 更好。
b±2觅好。
尺寸e
下列标准中规定的法兰
G3/T4982
不可用“
‘公称孔通径超过 63,GB/T 4982没有对应的法兰。GB/T 6C70
不可用
裘2带有可烘烤法兰的闽尺寸
公称通径
TirKANiKAca
单位为旁米
单位为亳米
两个法兰面的垂公差
GB/T 4982bzxz.net
不可用
CB/T 6070
不可用
±0°30°
单位为亲举
两个法兰面的乘直公差
±0°30*
爹考文献
GB/T 25754—2010/ISO 21358:2007[1] GB/T 321—2005
优先数和优先数系（ISO3：1973，IDT）[2]GB/T 16709.1—2010
(1S09803-1.2007,IDT).
[3]GB/T16709.2—2010
(ISO 9803-2:2007.IDT).
真空技术
真空技术
管路配件的装配尺寸
管路配件的装配尺寸
第1部分：非刀口法兰型　
第？部分：刀口法兰型
