IC5 25.C20
中华人民共和国国家标准
GB/T30571-—2014
金属冷冲压件
通用技术条件
General specifications of sheet metal stamping parts2014-05-06发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2014-12-01实施
本标准按照GB/T1.120G9给山的规则起草。本标准由全国镀压正标推化技术委员会（SAC/TC74)提出并归口：GB/T 30571—2014
本标准主要起草单位：上海交通大学，扬州广菱电子有限公司、北京机电研究所。本标雅主要起草人：赵震、庄新村、王新、金红、向华、魏巍、陈文敬，I
1范围
金属冷冲压件、通用技术条件
本标准规定了金属冷冲乐件的要求、检验项目、验收方法和交付条件，GB/T 30571—2014
本标准适用采用冷油用方法生产的板料厚度大于01mm的金属冷冲压件。型材和管材的冲片件可参照此标准。
本标准不用于来用精密冲裁方法生产的冲压件。2规范性引用文件
下列文件对于本文件的应用是必不少的。丸是注日期的引用文件，仪注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（括所有的修改单)适用于本文件。GB/T228.1金属材料拉伸试验第1部分：室温试验方法GB/T230.1、金属材料洛氏硬度试验第1部分：试验方法（A、B、C、D、E、F,G、H、K.N、T标尺>
GB/T 71C
优质碳素结构钢热轧薄钢板和钢带GB/T 715碳素结构钢冷轧钢带
GB/T 2040
G3/T 2521
铜及铜合金板材
冷轧取向和无取向电工钢带（片）GB/T 2828.1
计数抽样检验程序第【部分：按接收质量限(AQI.)检索的逐批检验抽样计划GB/T323C不锈钢冷轧钢钣和钢带一般「业用铝及铝合金挤压型材GB/1 6892
冲床件未注公差尺寸极限偏差
G3/T 1$055
CB/T15825（所有部分）金属薄板成形性能与试验方法GB/T 16713
冲裁间源
GB/T 30570
金冷冲压件结构要素
JB/T 1129冲压件毛刺高度
J/T 4381
3要求
3.1原材料
可压剪切下料：注公萃尺于的极限端差3.1.1冲乐件所选用的原材料应符合冲压件图样改CB/T710.GB/T716、GB/T2521、GB/T6892、GB/T2040及GB/T3280的规定，亦可采用冲压件生产企业与客双方商定的材料。3.1.2冲压件的原材料成有质量保证书，保证材料符合规定的技术要求。冲床作生产企业可按需进行复验，复验的主要项目和内容包括：a）外观检验。检验材料表面缺降、污痕、外廊尺寸、形状和厚度以及表面粗糙度，b）化学分析、金相检验，分析材料中化学元素的含量：判定材料品粒度级别和均勾程度：评定材料中游离渗碳体，带状组织和非金属灾杂物的级别；检查材料缩孔、疏松等缺陷。1
GB/T 30571—2014
c）方学性能检验。检验材料的抗拉强度、虑服强度、屈强比、断后伸长率、断面收缩率及洛氏硬度等。材料拉伸试验按 GB/T 228.1逊行,落氏硬度试验按 GB/T 230.1 进行。成形性能试验。而按需对材料逃行拉深与拉深载荷试验、扩孔试验、弯前试验、锥杯试验、凸d)
耳试验以放测定成形极限图。试验方法可按GB/T15825的规定逃行。e）其他性能要求测定。对材料的电磁性能和对镀层,涂层的附着能力等的测定。3.2形状和尺寸
冲压件的形状和尺寸应符合冲压件图样和技术文件的规定冲压件的形状和尺寸应注意到丁艺限制,设计时应遵循GB/T 30570规定的准则。冲压件的形状和尺公差应符合J13/T1381和GB/T15955的规定。3.3表面质量
除冲印面外,冲压件表而状沉要求与所用的板料一致。冲压件成形过程中产生的表而拉伸纹路,不平度以及滑移线等缺陷根据产品要求出供需双方协商定。3.4毛刺免费标准bzxz.net
冲压性毛刺充许高度按JB/T4129的规定，如是不充详有毛刺，则成在后续T序中去除3.5种切面
冲切而的状况般不作规定。根鹅冲裁件的不同要求按GB/116713选择合理的冲裁闻隙值，当需要减小冲切即的塌角和倾斜，消除撕製和提高乎滑程度时，应在技术文件中了以规定，并来用相成的工艺力法予以解决。
3.6热处理、供货状态
冲压件在冲压成形和焊接后，如要求消除冷作硬化，降低内应力或达到一定力学性能时，应规定热处理供货状态，如去应力退火、止火、调质等。作规定冲压件的供货状态时,应注意由于冲压成形时材料的冷作硬化,可能出现冲压件的强度超过原材料强度极限值的情况，
4检验项目和验收方法
4.1检验项目
4.1.1冲压件应由质检部门按冲压件图样利技术文件检弯。应附有产品质量合格证方能出」。4.1.2冲压件检验项口包括-般检验和补充检验；a）一般检验
指根据冲压件图样和技术义件的规定，对冲压件进行外观检验和尺寸检验。般检验可按技术文件要求或采用标准样件作为对照判定的依据。外观检验可用于感、日测、光照反射、粗趟度仪检验等方法对冲压件的外观质量进行检验。尺寸检验可采用专用检具,影像测量仪、二坐标测最机等设备进行检验。b）补充检验
补充检验指一般检验以外的检验，包抗度检验、磁性裂纹检验、荧光探伤，X光探伤、电子操针检验、超声波检验等。检验的种类、范闹和检验方法击供需双方商定。2

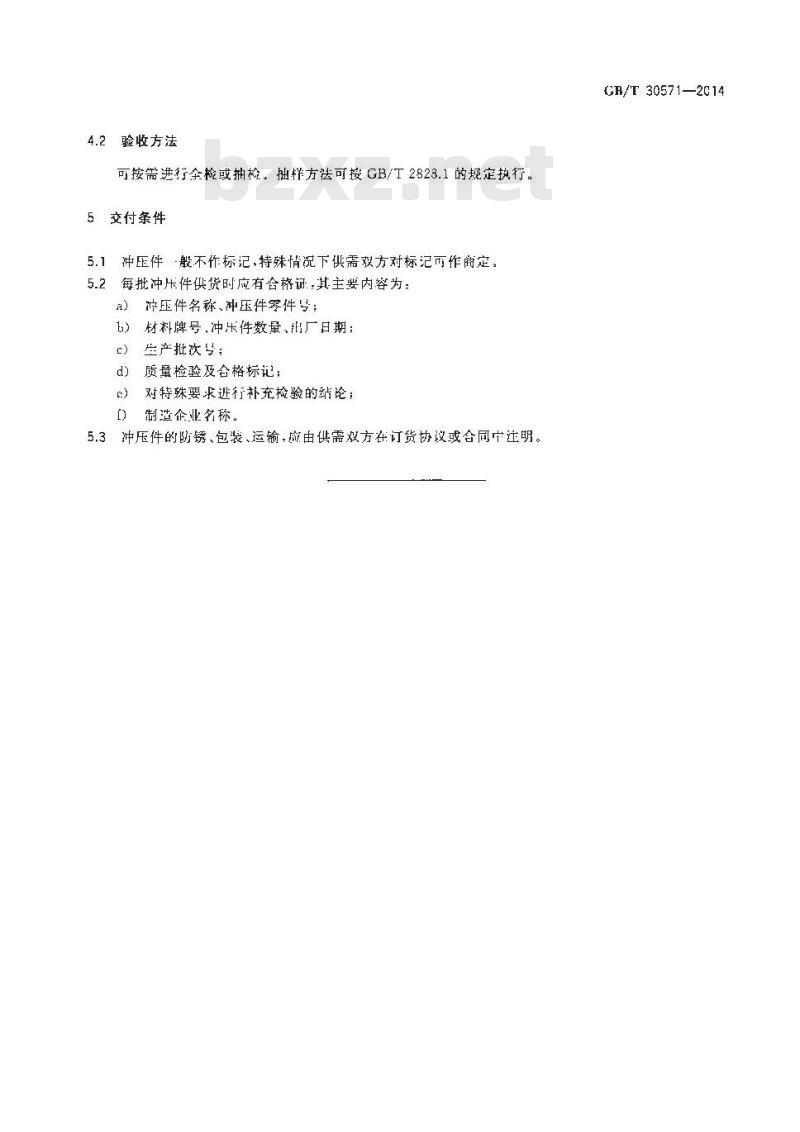

4.2验收方法
可按需进行全检或抽检。抽样方法可按GB/T2823.1的规定执行。5交付条件
5.1冲压件-般不作标记，特殊情况下供需双方对标记而作商定。5.2每批冲床件供货时应有合格证，其主要内容为：a）济压件名称.冲压件零件号；6）材料牌号，冲乐件数量、比厂日期：c）生产批次号；
质量检验及合格标记；
对特殊要求进行补充检验的论；e
制造企业名称。
冲压件的防锈、包装、运输，应由供需双方在订货协议或含同中注明。5.3
