DL/T 1250-2013 气体绝缘金属封闭开关设备带电超声局部放电检测应用导则
DL/T1250-2013
标准压缩包解压密码：www.bzxz.net
标准图片预览
标准内容

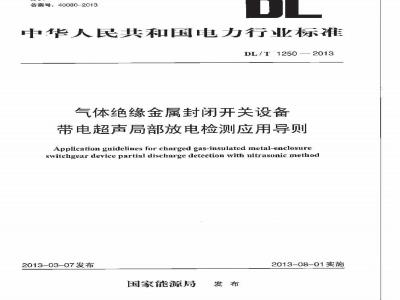

ICS 29.130.99
备索号：40080-2013
中华人民共和国电力行业标准
DL/T1250—2013
气体绝缘金属封闭开关设备
带电超声局部放电检测应用导则Application guidelines for charged gas-insulatcd metal-enclosureswitchgear device partial discharge detection with ultrasonic method2013-03-07发布
国家能源局
2013-08-01实施
规范性引用义件
术语和定义
超声局部放电检测的条件
检测仪器的功能要求
建议检测用期
检测方法
试验结果的判断.
9检测报告
附录A（资料性附录）超声局部放自检测典型图例附录B（资料性附采）超声风部放电检测经验判据·附录C（资料性附录）超市局部放电检测经验图谱次
陆录D（资料性附录）××设备超声局部放电检测报衣附录E（资料性附录）检测报告格式（示例）DL/ T 1250 — 2013
DL/T1250—2013
超声后部放电检测技术作为气体绝缘金属封创开关设备重要的带电绝缘检测手段，对于交接试验和运行中GIS内部绝缘缺陷诊断具有较亮的灵敏性和有效性。为推和规范GIS 超声波后部放电检测技术，特制定本标.
本标准出中国电力企业联合会提出本标准巾电力行业高压试验标准化技术委员会归：本标准负责起草单位：青海电力科学试验究院。本标雅参与起草单位：中国户力科学矿究院、华北中力科学研究院有限责任公司、西安交通大学、安徽电力科学研究院、北京国电连扬电气设备有限公司、宏南屯网中力研究院、上海市电力公司电力科学研究院、广东电网公司电力科学研究院：本标准主要起草人：何宁龙、尺童生、范建斌、邓春、张乔恨、徐世山、康、王燕杰、郭宁贤、王克龙、赵现乎、高凯、卢启付、徐党国木标准在执行过程中的意见或建议反至中国电力企业联合会标雅化管理中心（北京市白广路二条号，100761)。
DI.7 T 1250 2013
气体绝缘金属封闭开关设备带电超声局部放电检测应用导则1范围
木标准规定了气绝缘金鸿封闭开关设各超市用部放中检测的用期利方法，并给出了经验判据。本标准适用于126kV及以上气体绝缘企属划闭开关设备（简称GIS），部分采用气体绝缘而不是采用处于大气压下的守气作为绝缘介质的金属封闭开关设备（简称HGIS）和髓式断路器可参照执行。2 规范性引用文件
下列文件对门木义件的应用是必不可少的。凡是注口期的引用文件，仅注口期的版不适用丁本文件。凡是不注H期的引压文件，其最新版本（括所有的修改单）适甬丁本文件GB268G0电力安个工作规程发电和变电站电气部分DL/T555气体绝缘金属封闭开关设备现场耐压及绝缘试验与则3．术语和定义
DL/T 555界定的术语和定义适而丁本标准4超声局部放电检测的条件
4.1安全要求
4.1.1应严格执行GB26860发电！、变（配）电站巡视的要求。4.1.2现场检测过程中应有专人监护，盗护人在检测期问应始终行使监护职资。4.2人员要求
4.2.1具有一定的发电厂、变（配）电站现场工作经验，熟悉并能严格遵守电力牛产利工作现场的相关安全管理规定。
4.2.2了解超声波局部放良检测仪的工作原理、技术参数和祥能，熟悉检测的基本原理利缺陷定性的方法，掌握超声局部放电检测仪的操作程序和使用方法。熟惩本标准，接受过超市波局部放电检测技术的培训。
4.2.3了解被检测设备的结构特点利运行状况4.3，被试品要求
4.3.1：被检设备是快中运行设备：4.3.2GIS内部气体压力为额定乐力，在GIS上无各种外作业4.3.3金属外壳应清洁、无覆冰等。4.4环境要求
4.4.1进行检测时应避免十扰源和人型设备振动及人员频警走动带来的4.4.2应避免在雨、雪、募、露等湿度大于90%的天气条件下进行室外检测，检测前应记录背景噪声5检测仪器的功能要求
5.1基本功能
5.1.1适应温度范：-10℃~50℃：环境相对湿度小于90%。5.1.2传感器频率范围：10kHz.c200kHz.DL/T·1250 ---2013
5.1.3可显示信号幅值大小：
5.1.4测试数据可存储本机并导出。5.1.5可用充电电池供电，充满电单次连续供电时问不低丁4h5.2高级功能
5.2.1具有图谱显示功能，应具备连续测量模式、相位测量模式及脉冲测量模式等功能，可戏常见的缺陷如毛刺中晕放电、悬浮电位放电和白山颗粒等逆行缺陷类型判断，5.2.2检测仪器具备抗外部下抗的能力，并可通过没置触发阈俏，信号测量带宽，触发方式等来提高仅器的抗十扰能力
5.2.3检测仪器让具有外施高压电源同步信号的输入端口，用丁局部放电超市信号的析位分析，在现场无提供外施尚压中源同步信号时，仪器内部应能产生与外施高压电源频率相同的同出信号，并可通过移相的方式，对测量信号述行观察和分析：5.2.4函进行局部放电的定位。
6建议检测周期
6.1变接试验
在GIS交流耐乐试验通过后，应将电压降至U/3，进行次超中同部放中检测，作为初始数括。6.2运行中设备
6.2.1应在设各设运后1个月内进行-一次运行电压下的检测，记录每一测试点的测试数据作为参考数据，今后运行中测试应与历数据进行纵问比对。6.2.2550kV（363kV）及以上电正等级设备半年检测一次，252kV及以下电压等级设各一年检测一次，6.2.3对有在异常的GIS，在该异常不能完个判定时，可根据GIS的运行工况，缩灿检测周期。7检测方法
：7.1测试点选择
7.1.1对丁GIS，在断路器断口处、隔离刀关、接垃刀闸、电流互感器、电压互感器、避雷器、导体连接部件等处均应设置测试点。般在GIS壳轴线方向每1m左右选取一处，测量点尽量选择在隔室侧下方。对于较长的母线气室，可适当放宽检测点的间距。7.1.2应保持每次测试点的位置一致，以使于进行比较分析7.1.3如存在异常信号，则应在该隔空进行多点检测，H在该处壳体切面工至少选取三个点进行比较，查找信号最人点的位置，同时可将相同间隔（相）的检测值作为参考进行数值比对。7.2试验程序
7.2.1测试前将仪器调节到最大放大倍数，将传感器放置于参照休（如与被测GIS处于司一环境的构架或体支撑基础）上，测量空间背景渠声值并记录。背景噪声有效值利峰值小而稳定，噪六信号仅是来白环境、仪器和放大器。
7.2.2在传感器与测点音位间应均匀涂味专用耦合剂，尽可能减小俭测信号的衰减。测量时传感器应与GIS壳体保持相刘静止，在精确测量时来用绑扎固定传感器的方式进行，试时间不小于Imin，如有异常再进行多次测量，并对多组测量数措进行幅值对比利趋势分析。7.2.3“对于异常数据应及时存储，并进行分析。7.2.4为避免GIS壳体还流引起的下扰，精确测量时应使用独立的接地线使测量仪器接地8试验结果的判断
8.1同类比对法
8.1.1在相同环境下，同炎设备不同相间相同部位放电融度比对。2
8.1.2在相同环境下，同类设备杆同间杆同部位电强度比对8.1.3在相同环境下，同类设备相同部位不同测试时段放电渠度比对。8.2图谱分析法
DL/T1250—2013
根据同类设备在正常设备状态和异常状态下的图谱的差异求判断设备是否正常。附录A、附录B利附录 C分划给山了超声局部放电检测典型图例、经验判据和经验图谱，供参考。
9检测报告
超声局部放电检测报告内容应包含：检测月的与内容；
检测口期及时间：
检测单位和检测人员：
执行标准：
设备负荷：
检测环境；
采用的仪器型及规格；
被检测设备名称，编号、测点分布图、数据汇总表，缺陷图，结论和建议。
附录D和附录百给出了超市局部放电检测报表和报告格式，供参考，DL/T1250—2013
附录ＡWww.bzxZ.net
（资料性附录）
超声局部放电检测典型图例
超声局部改电检测典型图例见图A.1~图A.4.有教值
SOHz相关件
10011z相关性
a）连实测量模式图谱
5000幅值（mv)
a）时间关系
1.5°幅值(mV)
毛刺放电的典型图谱
5000~幅(mV)
时间(ma)
有效值
50Hz相关性
1001L关性
1）迁续测量模式多谐
自由颗粒放电的典型图谱
50幅值(mV)
悬浮电位放电的典型图谱
）相位关系
b）位关系
b）相位关系
相位）
相位(\)）
格位(\)
15-幅值（mV)
a）时间关系
.时间(ans)
15厂幅值（mV)
b)相位关系
图A.4机械振动放电的典型图谱
DL/T 1250 — 2013
相位(\)
DI./T1250—2013
B.1故障部位判断依据
附录B
（资料性附录）
超声局部放电检测经验判据
B.1.1在连续模式下，有效值或峰值幅值超过背景噪市或50Hz/100H相关性出现，可判断内部存在缺陷：
B.1.2移动传感器，测试气室不同的部位，并通过以下两种法判断缺陷在罐体战中心导体」方法：通过调整测量赖带，可识别是中心导体上还是壳体上的缺陷。测量频率从100kHz诚小到50kH，如果50Hz信号幅值和100Hz信号幅信明品减小，则缺陷应在克体上：信号水乎不变，则缺陷应在中心导体上。
方法二：如果信号水平的最大值在GTS踏体表面的较人范围出现，则改障源应在中心导上：如果最大值在一个特点山现，则障源应在壳体上：B.2故障类型判断依据
故障类型判断依据见表B.1。
表B.1故障类型判断依据
信号水平
峰值消效值
50Hz频率和关性
100Hz.巍率相关性
飞行时司
和位关系
毛刺放电
FI由颗粒缺陷
电晕放缺陷
悬浮屏做缺陷
根据现有经验，毛刺一股在壳体上，但导体上的至刺危售害史大。只要信号高丁背景值，都应根据工况酌情处理，
如果毛刺放屯发生在母线完体上，信号的峰值<2mV，可继续运行。如果毛刺放电发生在导体上，信号的峰值eak>2mV，建议停电处理或密切监测。刘于126kV和252kV电压等级的GIS，可按上述标准执行。对丁363kV和5SOkV及以上GIS，由于母线筒直径大，信号衰减较人，标准应视运行状况有所提高。对于断路器气室，由十内部结构更复杂，绝缘间距祖对短，应更严格要求。在交流耐压过程发现毛刺放电现象，即便低丁标准值，也应进行处理B.4自由金属颗粒
GIS内部存在的题粒部是有害的。它的随机运动可能会引起信号人会消失，颗粒掉进壳休陷研不再运动时，叫等同丁毛，
对丁运行中的GIS，在下列情况下可不进行处理：a）背景噪市≤V<20mV，HT<50msib）50ms≤T≤100ms，月峰值背景噪声心Yeeak≤10mV。注：Vse征为粒信的帽值；为飞行时间。对新投运的GIS和大修后的GIS，当Ya>20mV即应处理R.5悬浮电位
DL/T1250.—2013
经验表明，电位忍浮一般发生在断路器气室的屏蔽松动，IV和TV气室绝缘支撑松动或偏移，母线气经绝缘支撑松动或偏离，气室连按部位按插件偏离或螺栓松动等，GIS内部只要形成电位悬浮就足危险的，应加强监测，有条件应及时处理。对于126kVGTS，如果100Hz信号幅值远大于50Hz信号幅值，HVek≥10mV，应缩短检测周期并密切监测其增长量。如果100Hz信号幅值/50Hz信号幅值介于1-2且Vpeak>20mV，应停电处理。对于363kV和550kV及以上GIS，应提尚标准。B.6绝缘子上的微粒
H前，有关绝缘子表面上的颗粒发出的超声信经验有限，谢查也表明这些放电没有砸定的超声信号。些初步研究表明，来白于绝缘子上人颗粒的信号可以被灵敏的传感器探测出来。其基本特征如下
信号不像白山颗粒那样变化人，有：定的稳定值；表现山50Hz的相关性较强，但一般100Hz的成分也有：在紧邻盆子附近信号强，距离远店则很购。目前还很难给必类缺陷制定相关危险性判据，但如果发现，就是非常有害的，应放时处理。如果在GIS交接耐压试验中发现此问题，建议擦拭。DL/T 1250
附 录C
（资料性附录）
超声局部放电检测经验图谱
550kVGIS绝练支柱绝缘子上放电（贝.图C.1）01
有效值
50H元相关性
100H折关性
以）连续测显模或图谱
50m幅值（mV)
b）相位关系
相位()
CIGIS解体
550kVGIS绝缘支柱绝缘子上放电图示d）支柱缘子
分析：在绝缘支柱绝缘了对近，测量到信号为10mV~-20mV之间，危号幅值不稳定，50Hz相关性较大，100Hz相入性出现，且不稳定，船体后发现表面有均显的爬出痕迹。C.2550kVGIS断路器屏蔽罩松动（见图C.2）15／幅值(mV)
注）位关系
相位（）
换电疫迹
b）解体后的蔽罩
5S0kVGIS断路器屏蔽罩松动图示分析：从相位图谱可看出型现只型的100Hz相位相关：判断为屏蔽检动，形成悬浮电位放电。解体后发现明显的政电灼烧痕迹：
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
