ICS 71. 100. 99
备案号：38614—2013

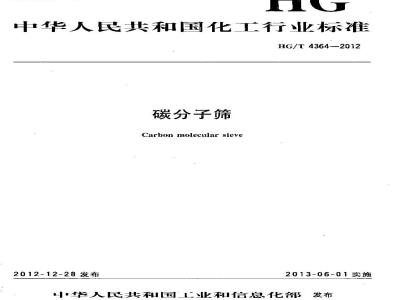

中华人民共和国化工行业标准
HG/T 4364--2012
碳分子筛
Carbon molecular sieve
2012-12-28发布
2013-06-01实施
华入民共和国业和信急化部发布前言
HIG/T4364—2012
本标难按照CB/T 1.1一2009《标雅化工作导则第1部分：标准的结构和编写》给出的规则起草，本标推由中国石油和化学工业联合会提出。本标准出全国肥料和土壤调理剂标准化技术委员会分于筛分技术委员会（SAC/TC105/SC6）归口。
本标准起草单位：上海化工研究院、湖州强马分子筛有限公司、苏州市创新净化有限公司、上海绿独新材料有限公司。
本标参与起草单位：1海瑞气气体设备有限公司杭州博大净化设备有限公司、长兴山立化工材料有限公司.杭州宝诺空分设备有限公司，本标准主要起草人：顾飞龙、张力钩、陈栋、吴会荣、胡耀明、张文波、吴桂星、浏成银、商照聪.张永清。
本标难为首欢发布，
1范围
碳分子筛
本标准规定了碳分了筛的要求、试验方法、检验规则及标志、包装、运输和贮存。本标准适用于碳分子筛条状产品，主要用途为变压吸附法空气分离制取氮气。2规范性引用文件
HG/T 4364—2012
下列文件对于本文件的应用是必不可少的。凡是注H期的引用义件,仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。GB/T191包装储运图示标志
GB/I6288粒状分子筛粒度定方法GB/T66792003固体化T产品采样通则GB/T 7702.1煤质颗粒活性炭试验方法水分的测定煤质颗粒活性炭试验方法装填密度的测定GB/T 7702.4
GB/T 8170
数值修约规则与极限数值的表示和判定HG/T2783分了筛抗压碎力试验方法3术语和定义
下列术语和定义适用于本文件。3. 1
碳分子筛carbonmolecularsieve以煤或有机化合物为原料加工制成的孔径为分了级的多孔含碳物质。分子式
有效孔径：约3A
产氮率nitrogen produetion
在20 它士2℃、101. 3 kPa条件下,单位质量分子筛在单位时间内的氮气产量。3.3
氮气回收率nitrogenrecovery
在20℃士2℃、101.3ka条件下，在单位时间内产品氮气产量和纯度的积与原料压缩空气的流量和空气中氮气纯度的积之比。
4要求
碳分了筛应符合表1(见下页)的要求，同时应符合标明值。5试验方法
5.1外观
目视法测定。
5.2堆积密度的测定
按GB/T7702.1剃定。
HG/T 4364---2012
堆积密度/(kg/m）
粒度(0. 8 mm~1, 8 mm)/%
抗压碎/(N/颗)
包装品含水量/%
产氮率/m/(t h)
气回收率%2
a包装品含水量以出厂检验为准。表 1碳分子筛的要求
优等品
东黑色的条状颗粒
620~·90
b浓1标明价要求在5.6.3测试条件下测试所得，5.3粒度的测定
按GB/T6288测定。
5.4抗压碎力的测定
按HIG/T 2783测定。试验样品未经焙烧有接进行测试，5.5包装品含水量的测定
按GB/T77Q2.1测定。
5.6产氮率及氮气回收率的测定
5.6.1原理
合络品
变压吸附法（简称PSA法），为无热源的吸附分离过程的一种方法。碳分子筛对被吸附组分（主是氧分子)的吸附容量因其分压升高而增加因其分压的下降而减少，这样，碳分子筛在加压时吸附，减压时解吸，释效出被吸附的组分，使碳分子筛再生，循环操作，连续产出氮气。5.6.2仪器与设备
氮气吸附装置（见图1）
空气压缩机：输出压力为1.0MPa；a)
空气缓冲窥：工作压力为 1.0 MPa;吸附塔：内径为50mm，床层高度为980~1050mm；控制阀：10个，两位两通电磁阀；程序控制器：输人8点，输出6点；氮气缓冲罐:工作压力为1.0 MPa;逐式体流案计：工作压力 500 Pa～3000 Pa,5 dn3/1,误差二1%;玻璃转子流量计：量程为0.1m3/h~1n/h.精度不低干4级，介质为空气；氮气分析仪:量程 0~99.999%,最小分度值为0.001。5.6.3测试条
工作压力0.7MPa，循环时间120$，均压时间」$，氮气纯度99.5乐，环境温度20℃士2，环境湿度80 %以内。
5.6.4测定
称取试样约3kg，ml（精确到0.001kg）。装人测试台位的吸附塔（2个）.每次装人量大约是吸附塔容积的1/5。轻稳敲打吸附塔（2个），二个吸附塔中装人足量的试料，继续轻稳敲打。反复此操作，直到试料装至上出气口处，用海绵、法兰盖密封。称量剩余的试样，mz（精确到0.00tkg）。则实际测试试料质量m=m1—mg2
HG/T4364—2012
调整进气压力使吸附塔平衡压力达到0.7MPa，启动吸附塔装置，打开时间程序控制器，使各门正常动作，将尾气接通至湿式气休流量计，将产品气接通至玻璃转子流量计，并调整产品气流量至预估位置，1h后，将产品气接通氮气分析仪，反复、缓慢调节产品气流量计，使氮气分析仪读数稳定在氮浓度99.5为处，并记录氮气浓度，稳定时问10min以上，读出产品氮气流量V1（m/h）和单塔尾气量Va（m/rnin).则尾气流量为V3=60Vz（m2/h）。空气压缩机：
空气缓冲罐；
3-一啵塔；
-控制阀；
程序控制器；
5.6.5允许差
氮气缓冲罐；
一提式流基计；
-玻璃转子流基计；
氮分析仪
碳分子筛吸附装置工艺流程示意图平行测量一次,平行测定值的相对偏差不人丁 2 另。5.6.6分析结果的表述
氮气的浓度山氮气分析仪上读出。产品氮气的产率[m/(t.·h)按式(1)计算Q:
一产品氮气流量的数值，单位为立方米每小时（m/h)；m测试试料质量的数值,单位为吨(t)。产品氮气国收率(为)按式(2)计算：V X 99. 5 %
(VI+ V:) ×79 %
一产品氮气回收率，以头计：
V,--一产品氮气产量的数值，单位为立方米每小时（m\/h);Vs
尾气流量的数值，单位为立方米每小时(m°/h）。计算结果表示到小数点后一。取平行测结果的算术平均值作为测定结果。(1)
HG/T 4.364--2012
6检验规则
6.1检验项目
表1中所有项日均为出厂检验项目。6.2组批
以日产量为一批，最大批量为2 t,供需双方按约定组批检验。6.3采样方案
按GB/T6679一2003中规定确定来样桶数，随机确定来样桶的位胃。采样时用采样器自桶中心拥人桶1/4处采取试样，采样总量不得少于12kg。6.4样品缩分
混合均匀后，按四分法缩分取样，分装于两个清洁、下燥的容器中（试样包装容器应符合GB/T 6679--2003中5.5.3规定）,每个容器中装样不少于3kg，密封并在窄器壁[:贴标签，标签上注明：生产厂名称、试样名称、规格、等级、产品批号(或生产日期)及批量，采样H期和采样者，份供检验用，另一份作为保留试样，保留期为12个月，以供查验。6.5结果判定
6.5.1出厂检验的项目全部符合本标推要求时，判该批产品合格。6.5.2如果检验结果有-项指标不符合本标准要求时，应按6.4规定重新于双倍采样桶数中采取试样进行复验，复验结果即使只有项指标不符合本标谁要求时，则整批产品不能出厂。6.5.3本标准质量指标判别依据按GB/T8170中的修约值比较法执行。6.6产品应由生产厂技术检验部门进行检验：生产厂应保证所有出厂的产品符合本标准的要求。每批出厂的产品都应附有一定式的质量证明书，证明书包括下列内容：生产厂名称、厂址，产品名称，规格、等级、批号或生产口期、产品净含量和本标难编号。7包装、标识、贮存和运输
7.1产品用高密度聚艺烯塑料桶真空包装，每桶净含量20kg士0.2kg、40kg土0.4kg、75kg士0.75kg，每批的平均单包装分别不得小于20.0kg.40.0kg、75.0kg。也可使用供需双方协商：致的包装规格。
7.2包装桶标志应符合GB/T191规定，包装桶上应清楚标明：生产厂名称、厂址、产品名称、规格，等级、批号或尘产口期、净含骨等字样并标打“防湿”标志。7.3在贮存和运输过程中应轻放，防止包装桶破裂，应防潮、防晒、防雨、通风并应远离火种和热源，不能与强化剂混贮或混运，
