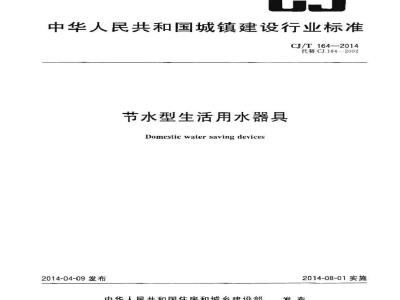

标准图片预览






标准内容

ICS13.060
中华人民共和国城镇建设行业标准CJ/T164—2014
代替CJ164—2002
节水型生活用水器具
Domesticwatersavingdevices
2014-04-09发布
中华人民共和国住房和城乡建设部2014-08-01实施
规范性引用文件
术语和定义
试验方法
检验规则
标志、包装运输和贮存.
CJ/T164—2014
本标准按照GB/T1.1—2009给出的规则起草。CJ/T164—2014
本标准是对CJ164—2002《节水型生活用水器具》的修订,本标准与CJ164—2002相比的主要技术差异如下:
将标准的适用范围进行了修改,增加了家用洗碗机产品;对第3章术语和定义进行了修改,增加了流量均匀性(见3.2):增加了第4章材料;
增加了水嘴流量特性要求(见5.1.1)增加了非接触式水嘴断电及欠压保护要求(见5.1.4);增加了便器主要尺寸要求(见5.2.2)增加了坐便器冲洗功能要求(见5.2.5);增加了小便器冲洗功能要求(见5.2.6);增加了奠便器冲洗功能要求(见5.2.7);增加了便器冲洗阀流量特性要求(见5.4.2);增加了非接触式便器冲洗阀断电及欠压保护要求(见5.4.7):增加了淋浴器花酒要求(见5.5.1);增加了淋浴器流量特性要求(见5.5.2);增加了淋浴器温度降,喷射角度、喷洒均匀度要求(见5.5.3、5.5.4和5.5.5):增加了洗碗机要求(见5.7):
修改了水嘴寿命要求(见5.1.7,2002年版4.2.11)修改了便器吸水率要求(见5.2.3,2002年版4.3.5);修改了洗衣机漂洗性能要求(见5.6.2,2002年版4.6.2);修改了洗衣机用水量要求(见5.6.2,2002年版4.6.3):对第6章试验方法进行了修改;
增加了第8章标志包装、运输和贮存本标准由住房和城乡建设部标准定额研究所提出。本标准由住房和城乡建设部建筑给水排水标准化技术委员会归口。本标准起草单位:城市建设研究院、国家建筑材料工业建筑五金水暖产品质量监督检验测试中心、北京市节约用水管理中心、宁波埃美柯铜阀门有限公司、广东华艺卫浴实业有限公司、中宇建材集团有限公司、辉煌水暖集团有限公司、路达(厦门)工业有限公司、九牧集团有限公司、台州丰华铜业有限公司、广东朝阳卫浴有限公司、广东坚朗五金制品股份有限公司、浙江苏泊尔卫浴有限公司。本标准主要起草人:吕土健、赵钢、陈征、王巍、史红卫、何建平、郭繁、吴彬彬、吕焱、郑雪珍、丁言飞、曾天生、林补生、谢晓军、廖荣华、李祖学、张英、邓书宇、李保军。本标准所代替标准的历次版本发布情况为:CJ164—2002。
1范围
节水型生活用水器具
CJ/T164—2014
本标准规定了节水型生活用水器具的术语和定义、材料、要求、试验方法、检验规则、标志、包装、运输和贮存。
本标准适用于安装在建筑物内冷热水管路上,公称压力不大于0.6MPa介质温度不大于75℃条件下使用的水嘴、便器及便器系统、便器冲洗阀、淋浴器(包含花酒)、家用洗衣机、家用洗碗机产品的制造和检验。
本标准不适用于浴缸水嘴和洗衣机水嘴。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。GB/T4288家用和类似用途电动洗衣机GB6952卫生陶瓷
CB18145陶瓷片密封水嘴
GB/T23447卫生洁具淋浴用花酒
GB/T23448卫生洁具软管
GB26730卫生洁具便器用重力冲水装置及洁具机架GB/T26750卫生洁具便器用压力冲水装置CJ/T194非接触式给水器具
QB/T1334水嘴通用技术条件
QB/T1520
家用和类似用途电动洗碗机
3术语和定义
下列术语和定义适用于本文件。3.1
节水型生活用水器具domestiewatersavingdevices比同类常规产品能减少流量或用水量,提高用水效率、体现节水技术的器件、用具。以下简称用水器具。
流量均匀性differenceamongflowrates节水型水嘴、淋浴器在规定的动压下,最高平均流量与最低平均流量之差。4材料
4.1产品不应使用含有害添加物、易腐蚀性的材料或涂装,所有与生活饮用水直接接触的材料,不应对CJ/T164—2014
水质造成污染。
4.2产品所使用的材料应符合国家现行相应标准的规定。5要求
5.1水嘴
5.1.1流量特性
5.1.1.1水嘴的流量均匀性不应大于0.033L/s。水嘴在动态压力(0.1土0.01)MPa水压下,流量应符合表1的规定。5.1.1.2
表1流量等级
流量等级
流量Q/(L/s)
Q≤0.100
陶瓷片密封水嘴的阀体强度应符合GB18145的规定。延时自闭水嘴的阀体强度应符合QB/T1334的规定,非接触式水嘴的阀体强度应符合CJ/T194的规定。密封性
陶瓷片密封水嘴的密封性应符合GB18145的规定。延时自闭水嘴密封性应符合QB/T1334的规定。非接触式水嘴密封性应符合CJ/T194的规定。断电及欠压保护
非接触式水嘴断电及欠压保护应符合CJ/T194的规定。5.1.5
启闭时间
非接触式水嘴启闭时间应符合CJ/T194的规定。5.1.6
延时自闭水嘴延时时间
延时自闭水嘴延时时间应符合表2的规定。表2延时时间
水嘴类型
洗面器水嘴
淋浴器水嘴
5.1.7寿命
水压/MPa
0.3±0.02
0.3±0.02
5.1.7.1陶瓷片密封水嘴的寿命应符合GB18145的规定。2
0.100延时时间/s
5.1.7.2延时自闭水嘴的寿命应符合QB/T1334的规定。5.1.7.3非接触式水嘴的寿命应符合CJ/T194的规定。5.2便器
5.2.1结构
便器产品宜采用双档冲洗结构。5.2.2主要尺寸
带整体存水弯的便器,水封深度不应小于50mm。CJ/T164—-2014
带整体存水弯的坐便器,水封表面最长处不应小于100mm,最宽处不应小于85mm。便器存水弯水道最小过球直径应符合下列规定:坐便器存水弯水道应能通过直径为41mm的固体球:带整体存水弯跨便器水道应能通过直径为41mm的固体球;带整体存水弯的喷射虹吸式小便器和冲落式小便器的水道应能通过直径为23mm的固体球,或水道截面积应大于16.6cm:
其他类型的小便器的水道应能通过直径为19mm的固体球,或水道截面积应大于11.3cm5.2.3吸水率
便器的吸水率(E)不大于0.5%
5.2.4用水量
坐便器用水量应符合表3的规定。双档坐便器的小档排水量不应大于名义用水量的70%,表3
坐便器用水量分级
用水量等级
用水量/L
5.2.4.2小便器—次用水量不应大于3.0L。5.2.4.3跨便器一次用水量不应大于6.0L。5.2.5坐便器冲洗功能
单档坐便器和双档坐便器大档应在规定用水量下满足以下冲洗功能的要求;双档坐便器小档应在规定用水量下满足洗净功能、污水置换功能、水封回复功能和卫生纸试验的要求。5.2.5.1洗净功能
按6.2.5.1进行墨线试验,每次冲洗后累积残留墨线的总长度不应大于50mm,且每一段残留墨线长度不应大于13mm。
5.2.5.2排放功能
5.2.5.2.1球排放功能
按6.2.5.2进行球排放试验,3次平均数不应少于90个。3
CJ/T164—2014
5.2.5.2.2颗粒排放功能
按6.2.5.2进行颗粒排放试验,连续3次试验,坐便器存水弯存留的可见聚乙烯颗粒3次平均数不多于125个(5%),可见尼龙球3次平均数不多于5个5.2.5.3混合介质排放功能
按6.2.5.3进行试验,第一次冲出坐便器的混合介质(海绵条和纸球)不应少于22个,幼儿型坐便器第一次冲出数不应少于11个,如有残留介质,第二次应全部冲出。5.2.5.4排水管道输送特性
按6.2.5.4进行管道输送特性试验,球的平均传输距离不应小于12m。5.2.5.5水封回复功能
水封回复不应小于50mm。若为虹吸式坐便器,每次均应有虹吸产生。5.2.5.6亏水置换功能
单档式坐便器稀释率不应低于100:双档式坐便器,只进行小档冲水的污水置换试验,稀释率不应低于25。
5.2.5.7卫生纸试验
双档式坐便器应按6.2.5.7进行小档冲水的纸球试验,测定3次,每次坐便器便池中应无可见纸。5.2.6小便器冲洗功能
5.2.6.1洗净功能
按6.2.6.1进行墨线试验,每次冲洗后累积残留墨线的总长度不应大于25mm,且每段残留墨线长度不应大于13mm。
5.2.6.2污水置换功能
按6.2.6.2对带存水弯的小便器进行污水置换试验,稀释率不应低于100。5.2.6.3水封回复功能
按6.2.6.3进行水封回复试验,水封回复不应小于50mm。虹吸式小便器每次应有虹吸产生。5.2.7便器冲洗功能
5.2.7.1洗净功能
按6.2.7.1进行量线试验,每次冲洗后累积残留墨线的总长度不应大于50mm,且每一段残留墨线长度不应大于13mm。
5.2.7.2排放功能
按6.2.7.2进行排放功能试验,测定3次,至少10个试体冲出排污口;幼儿型跨便器应至少7个试体冲出排污口。
5.2.7.3防溅污性
CJ/T164-—2014
按6.2.7.3进行防溅污性试验,不应有水溅到模板上,直径小于8mm的溅射水滴或水雾不计。5.2.7.4污水置换功能
按6.2.7.4进行污水置换试验,单冲式尊便器稀释率不应低于100:双冲式奠便器,只进行半冲水的污水置换试验,稀释率不应低于25。5.3
便器系统
便器系统应配备与该便器配套使用且满足6.2规定的定量冲水装置,并应保证其整体的密封性。配套的冲水装置应符合以下规定:压力式冲水装置应符合GB/T26750的规定;a)
重力式冲水装置应符合GB26730的规定:非接触式给水器具冲水装置应符合CI/T194的规定配套的冲水装置应具有防虹吸功能。安全水位应符合GB/T26750的规定。连接密封性应符合以下规定:
产品与给水和排水系统之间的连接安装,应按生产厂的安装说明进行,且能在不小于0.10MPa的静水压下保持15min无渗漏:
配套使用的连接软管应符合GB/T23448的规定。便器冲洗阅
5.4.1开关
非接触式大便器冲洗阀宜采用机械辅助性开关。5.4.2
流量特性
机械式便器冲洗阅在动态压力为(0.1士0.01)MPa水压下,大便器冲洗阀出水量不应大于5.4.2.1
6.0L,小便器冲洗阀出水量不应大于3.0L,且各段冲洗水量应符合产品所明示的要求。机械式便器冲洗阀最大瞬时流量应符合表4的规定。5.4.2.2
表4机械式便器冲洗阀流量特性
产品规格
DN25.DN.32或以上
DN32或以上
DN15.DN20
冲洗用水量不大于1L的冲洗阀无此要求,试验动压/MPa
0.10±0.01
0.25±0.01
0.20±0.01
010±0.01
0.40±0.01
0.40±0.01
最大解时流量/(L/s)
CJ/T164—2014
5.4.2.3压力便器冲洗阀在动态压力为(0.1土0.01)MPa水压下,大便器冲洗阀出水量不应大于6.0L,小便器冲洗阀出水量不应大于3.0,且各段冲洗水量应符合产品所明示的要求。5.4.2.4压力式便器冲洗阀最大瞬时流量应符合表5的规定。表5压力式便器冲洗阀流量特性
产品规格
DN25、DN32或以上
DN32或以上
DN15.DN20
·冲洗用水量不大于1L的冲洗闷无此要求。试验动压/MPa
0.10±0.01
0.25±0.01
0.20±0.01
0.10±0.01
0.40±0.01
0.40±0.01
最大瞬时流量/(L/s)
5.4.2.5非接触式便器冲洗阅在动态压力为0.1MPa土0.01MPa水压下,大便器冲洗阀出水量不应大于6.0L,小便器冲洗阀出水量不应大于3.0L,且各段冲洗水量应符合产品所明示的要求。5.4.2.6非接触式便器冲洗阀最大瞬时流量应符合表6的规定。表6非接触式便器冲洗阀流量特性产品规格
DN25.DN32或以上
DN15、DN20
,冲洗用水量不大于1L的冲洗阀无此要求。5.4.3强度
试验动压/MPa
0.10±0.01Www.bzxZ.net
0.10±0.01
机械式便器冲洗阅阀体的强度应符合GB/T26750的规定。压力式便器冲洗阀阀体的强度应符合GB/T26750的规定。非接触式便器冲洗阅阅体的强度应符合CJ/T194的规定。密封性
机械式便器冲洗阀密封性应符合GB/T26750的规定。压力式便器冲洗阀密封性应符合GB/T26750的规定。非接触式便器冲洗阅密封性应符合CJ/T194的规定,防虹吸
最大瞬时流量/(L/s)
大便器冲洗阀应具有防虹吸结构,在进水口真空度为0.08MPa,出水口水位上升值应符合表7的规定。
虹吸结构的空气暖人面到
水面的垂立面离/mm
≥40,<100
水击限度
表7出水口水位上升水位值
试验时防虹吸结构的空气吸人面到水面的垂直距离/mm
CJ/T164—2014
水位上升值/mm
机械式大便器冲洗阀和非接触式大便器冲洗阀的水冲击试验,压力升高不应超过0.2MPa5.4.7
断电及欠压保护
非接触式便器冲洗阀断电及欠压保护应符合CJ/T194的规定B寿命
机械式便器冲洗闵寿命应符合GB/T26750的规定。5.4.8.1
5.4.8.2压力式便器冲洗阀寿命应符合GB/T26750的规定。5.4.8.3非接触式便器冲洗阀启寿命应符合CJ/T194的规定。5.5淋浴器
花酒尺寸
淋浴器所配套的固定花酒的儿何尺寸最宽处不宜大于200mm。5.5.2
流量特性
淋浴器流量均勾性不应大于0.033L/s。5.5.2.1
淋浴器流量应符合表8的规定。
表8淋浴器流量
流量等级
流量Q/(L/s)
温度降
温度降不应大于3℃。
喷射角度
淋浴器平均喷射角度应为0~8°。5.5.5
喷酒均匀度
0.08在直径120mm的范围内,接受的水量不应大于总水量70%,且不小于40%:在直径420mm的范围内,接受的水量不应小于总水量的95%。CJ/T164—2014
5.5.6防虹吸
淋浴器所配套的花酒为手持花酒应有防虹吸性能,水位上升高度不应大于13mm。5.5.7
断电及欠压保护
非接触淋浴器断电及欠压保护应符合CJ/T194的规定。5.5.8
配套件
与淋浴器配套使用的花洒应符合GB/T23447的规定。与淋浴器配套使用的软管应符合GB/T23448的规定。启闭时间
非接触淋浴器启闭时间应符合CJ/T194的规定。5.6洗衣机
5.6.1洗净性能
波轮式,全自动搅拌式洗衣机洗净比不应小于0.83。5.6.1.2
滚筒式洗衣机洗净比不应小于0.94。5.6.2漂洗性能
洗衣机洗涤物上残留漂洗液相对实验用水的碱度不应大于0.06×10-2mol/L(摩尔浓度)5.6.3用水量
洗衣机进行洗净性能试验全过程单位洗涤容量的用水量应符合表9的规定。表9
单位洗涤容量的用水量
洗衣机类型
波轮式和全自动揽拌式洗衣机
滚筒式洗衣机
5.7洗碗机
5.7.1、洗涤性能
洗净率不应低于0.85。
密封性
洗碗机在正确安装条件下运行时,不应有渗、漏水现象。5.7.3
用水量偏差
单位洗涤容量的用水量/(L/kg)24
洗碗机运行1个洗涤周期的实际用水量不应大于额定用水量。8
6试验方法
6.1水嘴
流量特性
流量均匀性试验应符合下列规定:CJ/T164—2014
将水嘴按使用状态连接在供水管路上,手柄开关开启到最大值,进水口引入规定的压力值;单柄双控水嘴检测流量时,在冷水端将手柄开启到最大位置,再从冷水端转动手柄到热水端最b)
大位置,取其流量最大值;
双柄双控水嘴检测流量时,分别将手柄开启到冷、热水最大位置,取两个流量的最大值:单柄单控水嘴检测流量时,将手柄开启到最大位置,取其流量值;d)
试验步骤如下:
步骤一:在(0.10士0.01)MPa测试3次的流量分别为ftf12fn,得算术平均值F;步骤二,在(0.20士0.01)MPa测试3次的流量分别为fa、fzfz,得算术平均值F,步骤三:在(0.30土0.01)MPa测试3次的流量分别为fJsfs得算术平均值FF、F、F三项中的最大值为F三项中的最小值为F,F与F.的差值△F即为流量均匀性。
流量试验应符合下列规定:
将水嘴按使用状态连接在供水管路上,手柄开关开启到最大值,进水口引人动态压力为(0.10士a)
0.01)MPa的水压;
单柄双控水嘴检测流量时,在冷水端将手柄开启到最大位置,再从冷水端转动手柄到热水端最大位置,取其流量最大值;
双柄双控水嘴检测流量时,分别将手柄开启到冷,热水最大位置,取两个流量的最大值:c
d)单柄单控水嘴检测流量时,将手柄开启到最大位置,取其流量值。2强度
陶瓷片密封水嘴阅体强度性能试验应按GB18145的规定执行。6.1.2.2
延时自闭水嘴阀体强度性能试验应按QB/T1334的规定执行。6.1.2.3非接触式水嘴阅体强度试验应按CJ/T194的规定执行。3密封性
陶瓷片密封水嘴密封性能试验应按GB18145的规定执行。6.1.3.2延时自闭水嘴密封性能试验应按QB/T1334的规定执行。6.1.3.3非接触式水嘴封性能试验应按CJ/T194的规定执行。6.1.4断电及欠压保护
非接触式水嘴断电及欠压保护试验应按CJ/T194的规定执行,5启闭时间
非接触式水嘴开启和关断时间试验应按CJ/T194的规定执行6.1.6延时自闭水嘴延时时间
延时自闭水嘴延时时间应按QB/T1334的规定执行。9
