ICS91.140.60

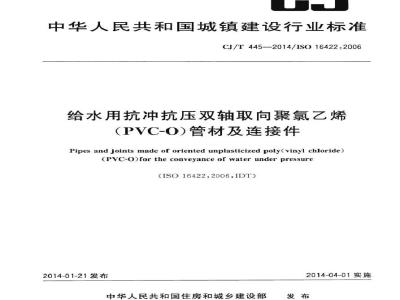

中华人民共和国城镇建设行业标准CJ/T445—2014/ISO16422:2006
给水用抗冲抗压双轴取向聚氯乙烯(PVC-O）管材及连接件
Pipes and joints made of oriented unplasticized poly(vinyl chloride)(PvC-O)fortheconveyanceofwaterunderpressure（ISO16422.2006.IDT)
2014-01-21发布
中华人民共和国住房和城乡建设部2014-04-01实施
CJ/T445--2014/ISO16422:2006
规范性引用文件
术语和定义
符号和缩略语
原材料
材料对水质的影响
材料等级
管材的等级及选择
管材的一般要求
管材的几何尺寸·
管材的力学性能
物理性能-拉伸强度
系统适用性试验
弹性密封圈
15标志
附录A（规范性附录）MRS值的确定附录B（资料性附录）
附录C（规范性附录）
附录D（资料性附录）
承口管件
承口的最小承插深度
温度折减系数
硬聚氯乙烯（PVC-U）和氟化聚氧乙烯（PVC-C)压力管用弹性密封圈单最小承插深度
附录E（资料性附录）
附录F（资料性附录）
管材的环刚度
密封性长期压力试验计算压力的说明3
本标准按照GB/T1.12009给出的规则起草。CJ/T445—2014/1S016422:2006
本标准使用翻译法等同采用ISO16422：2006《给水用承压双轴取向硬质聚氯乙烯（PVC-O）管材及连接件》，在技术内容和标准结构上完全相同，仅作少量编辑性修改。本标准与ISO16422：2006相比主要变化如下：一一规范性引用文件中的国际标准替换为相应的国家标准。为方便查阅，根据原文表述加人表3对相关条款进行具体性解释。本标准由住房和城乡建设部标准定额研究所提出。本标准由住房和城乡建设部建筑给水排水标准化技术委员会归口。本标准负责起草单位：内蒙古亿利塑业有限责任公司、本标准参加起草单位：北京亿德盛源新材料有限公司、浙江中财管道科技股份有限公司、河北宝硕管材有限公司。
本标准主要起草人：王贵斌、张翊、王振华、任仕达、王瑞丰、王文风、魏强、金鑫、丁良玉、陈增贵、王志斌、张建增，李艳英。
1范围
CJ/T445—2014/IS016422:2006
给水用抗冲抗压双轴取向聚氯乙烯（PC-O）管材及连接件
本标准规定了PVC-O管材和连接件的应用范围是在无阳光直接暴晒的埋地和地面承压输水系统和灌溉系统的主干线和支线管道。根据本标准，管道系统主要是指用手输送温度不高于45℃的承压冷水，包括饮用水和普通要求的水，也可用于一些特殊领域，如：有冲击负载和压力波动的场合，压力等级不超过2.5MPa。本标准中涉及的其他材料生产的管件除应符合本标准的规定外，尚应符合相应国家现行标准规定，2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T321-2005优先数和优先数系（ISO3：1997.IDT）GB/T1633热塑性塑料维卡软化温度（VST）的测定GB/T3401用毛细管黏度计测定聚氯乙烯树脂稀溶液的黏度（GB/T3401—2007，ISO1648-2：1998,MOD)
GB/T4217
流体输送用热塑性塑科管材公称外径和公称压力（GB/T4217一2008，ISO161-1：1996.IDT
流体输送用热塑性塑料管材耐内压试验方法（GB/T6111一2003ISO1167：1996GB/T6111
GB/T8804.2一2003热塑性塑料管材：拉伸性能测定第2部分：硬聚氯乙烯（PVC-U）、氯化聚氯乙烯（PVC-C）和高抗冲聚氯乙烯（PVC-HID管材（ISO6259-2：1997，IDT）GB/T8806塑料管道系统塑料部件尺寸的测定（GB/T8806-2008.ISO3126：2005.IDT）GB/T9647热塑性塑料管材环刚度的测定（GB/T9647—2003，1SO9969：1994.IDT）GB/T10002.2—2003给水用硬聚氯乙烯（PVC-U）管件（ISO4422-3：1996.MOD；ISO4422-5：1996,IDT)
GB/T10798热塑性塑料管材通用壁厚表（GB/T10798—2001，ISO4065：1996.IDT）GB/T13295水及燃气用球墨铸铁管、管件和附件（GB/T13295—2008.ISO2531:1998，MOD）GB/T14152热塑性塑料管材耐外冲击性能试验方法时针旋转法（GB/T14152一2001，eqvISO3127:1994)
GB/T17219生活饮用水输配水设备及防护材料的安全性能评价标准GB/T18252一2008塑料管道系统用外推法确定热塑性塑料以管材形式的长期静液压强度(ISO9080:2003,IDT)
GB/T18475热塑性塑料压力管材和管件用材料分级和命名总体使用（设计）系数（GB/T18475-2001,eqvISO12162.1995)
GB/T19471.1塑料管道系统硬聚氯乙烯（PVC-U）管材弹性密封圈式承口接头偏角密封试验方法（GB/T19471.1—2004,ISO13845：2000,IDT）1
CJ/T445-—2014/1S016422:2006GB/T19471.2塑料管道系统硬聚氯乙烯（PVC-U）管材弹性密封圈式承口接头负压密封试验方法（GB/T19471.2—2004，ISO13844:2000,IDT)塑料管材和管件不透光性的测定（GB/T21300-2007，ISO7686：2005，IDT）GB/T21300
GB/T21873橡胶密封件给、排水管及污水管道用接口密封圈材料规范（GB/T21873-2008,ISO4633.2002,MOD)
ISO11922-1流体输送用热塑性塑料管材-尺寸和公差第1部分：公制系列（Thermoplasticspipes for the conveyance of fluids-Dimensions and tolerance-Part l:metric series.)ISO13783塑料管道系统硬聚氧乙烯（PVC-U)端部承载的双承口连接件密封和承受弯曲及内压的试验方法（Plasticspiping systemsUnplasticized poly（vinyl chloride）（PVC-U）end-load-bearing double-socket joints--Test method for leaktightness and strength while subjected to bendingandinternalpressure)
ISO13846塑料管道系统热塑承压管用端部承载和无端部承载组件和连接件测定水内压长期密封性的试验方法（PlasticspipingsystemsEnd-load-bearingandnon-end-load-bearingassernbliesand joints for thermoplastics pressure pipingTest method for long-term leaktightness under internalwater pressure)
3术语和定义
下列术语和定义适用于本文件。3.1
nominal outsidediameter
公称外径
管材及管件插口外径的规定数值，单位为毫米（mm）。3.2
nominalwallthickness
公称壁厚
管材壁厚的规定值，等同于最小允许壁厚e，min，单位为毫米（mm），3.3
公称压力
nominalpressure
与管道系统部件耐压能力有关的参考数值，为便于使用，通常取R10系列的优先数。3.4
hydrostaticpressure
管内介质施加在单位面积上的力，单位为兆帕CMPa）。3.5
workingpressure
工作压力
管道系统中允许连续使用的流体最大工作压力，单位为兆帕（MPa）。hydrostaticstress
环向应力
内压在管壁中引起的沿管材圆周方向的应力，单位为兆帕（MPa）。它可由式（1)计算得到：
式中：
内压，单位为兆帕（MPa）
-egmin)
2e,-min
管材的平均外径，单位为毫米（mm）；测定的管材的最小壁厚，单位为毫米（mm）。CJ/T445-2014/ISO16422:2006
·（1)
20C.50年长期强度long-termhydrostaticstrengthfor50yearsat20℃unis
管材在20C承受50年的平均强度或预测平均强度，单位为兆帕（MPa)。lower confidence limit of the predicted预测静液压强度置信下限
置信度为97.5%时，对应于温度T和时间的静液压强度预测值的下限，aL=s（T0.975），与应力有相同的量纲。
minimumrequired strength
最小要求强度
将20C，50年置信下限at.的值按R10或R20系列向下圆整到最接近的一个优先数得到的应力值，单位为兆帕CMPa）当oLca小手10MPa时，按R1O系列圆整，当aLcL大于等于10MPa时按R20系列圆整。
overall service(design)coefficient总体使用（设计）系数
一个大于1的数值，它的大小考虑了使用条件和管路其他附件的特性对管系的影响，是在置信下限所包含因素之外考虑的管系的安全裕度。3.11
管系列piposeries
与公称外径和公称整厚有关的无量纲数，可用于指导管材规格的选用。S值可由下列任一式(2)、式（3)或式（4)计算，并按一定规则圆整。S-(d.-e.)/2e,
S=(SDR-1)/2
式中：
管材公称外径，单位为毫来（mm)：公称壁厚，单位为毫米（mm）：标准尺寸比，
管材内压，单位为兆帕（MPa）；环向应力，单位为兆帕（MPa）。standard dimension ratio
标准尺寸比
·（2）
管材的公称外径d，和公称壁厚e。的比值，由下列任一式（5）或（6)计算并按一定规则圆整：3
CJ/T445—2014/IS016422:2006
式中：
SDR-d./e.
SDR=2S+1
d，管材公称外径，单位为毫米mm）；e，一公称壁厚，单位为毫米（mm）；S
管系列。
符号和缩略语
下列符号适用于本文件。
总体使用（设计)系数
任一点外径
平均外径
任一点内径
承口平均内径
公称外径
公称尺寸
任一点壁厚
平均壁厚
公称壁厚
降级(或升级)使用因子
折碱系数
测试压力
公称压力
材料密度
环向应力
设计应力
缩略语
下列缩略语适用于本文件。
原材料
置信下限
最小要求强度
允许工作压力
硬聚氯乙烯
管系列
标准尺寸比
.（5)
生产管材的原料应是以PVC树脂为主，其中可加入为达到本标准要求的管材和管件所必需的添加A
CJ/T445-2014/ISO16422:2006
剂。所有添加剂应分散均匀，根据GB/T3-401检套时，PVC树脂的K值应大于64。当根据GB/T1633测试时，该混配料的维卡软化温度不小于80℃5.2回用材料
在生产和检测过程中产生的回收料如符合本标准对原料的要求，可作为原材料用于生产PVC-O管材，但不应使用外购的回收料：6材料对水质的影响
6.1当在设计条件下使用时，与饮用水接触的材料不得含有毒成分，不应滋生微生物。不会导致任何怪味和臭气，不应使水变混浊或变色，6.2在饮用水相关应用场合，所有的管材、管件和密封圈的材料应符合GB/T17219及与饮用水接触相关的法律法规。
7材料等级
MRS值
由给定PVC-U混配料生产的，在切线和轴线方向均具有一定取向度的双轴取向管，应根据附录A中规定的程序进行评估，MRS值应按7.3和表1进行分类。表1原材料等级
管材原材料等级代码
MRS'/MPa
可以选择R20或者更高等级的MRS.只要符合GB/T321-2005规定的范围。7.2总体使用（设计）系数C
PVC-O管材的总体使用（设计）系数最小值应为1.6。此外：在管材轴向收缩（由于受到更大的设计应力）不会导致接头分开的情况下，MRS450和MRS500等级的总体使用（设计）系数可以是1.4，在这种情况下，宜根据附录B进行，
7.3设计应力6，
设计应力应按照GBT18252测定的预测静液压强度置信下限aupL值面定，u值应根据GB/T18475换算成MRS值，MRS值除以总体使用（设计）系数C，得到设计应力为?，，可用式（7)表示：
8,=MRS/C
式中：
最小要求强度.单位为兆帕（MPa）；总体使用（设计）系数。
CJ/T445——2014/ISO16422:2006管材的等级及选择
8.1等级
8.1.1管材一般按照其公称压力PN来分级。8.1.2公称压力PN、管系列S和设计应力0。的关系如式（8)所示：PN~./S
设计应力，单位为兆帕（MPa）：PN
公称压力，单位为兆帕（MPa）；管系列。
壁厚的计算
（8）
GB/T10798规定了公称壁厚e和公称外径d，之间的关系。公称压力PN一定的情况下，管材的公称壁厚e。值可以通过下面等式替换为MRS值、C值和d。值，按式（9)计算得到：e=d./(2S。+1)
式中：
d。公称壁厚，单位为毫米（mm）；.9)
S。-一从式（2)计算得到的管系列S的计算值。数值应该圆整到GB/T10798规定的只有二位小数。
注：对于代号为R10的系列，公称管材系列号和它的计算值都在GB/T10798给出。此标准对于R20系列的要求参见GB/T321
表2给出了公称外径，公称壁厚和相关的公称压力和材料等级。表2公称外径d，和公称壁厚e
总体使用（设计）系数C=1.6的公称压力/MPaLa
总体使用（设计）系数C=1.4的公称压力/MPa1.6
总体使用（设计）系数C=2.0的公称压力/MPa0.8
28-184
表2（续）
CJ/T445-2014/1S016422:20.06
管系列S计算值（GB/T321
一2005）和标准尺寸比
温度低于45℃时，允许工作压力(PFA)的确定8.3
当温度低于25℃时，允许工作压力（PFA)等于公称压力PN。温度在25℃～45℃之间时，允许工作压力应按不同温度对压力的折减系数（f，）修正工作压力，用折减系数乘以公称压力得到允许工作压力（PFA)，见式（10)：
[PFA]-f.X[PN]
式中，
折减系数由附录C中的图c.1给出。.（10)
CJ/T445—2014/ISO16422:2006
8.4与系统应用相关的折减系数
实际应用中还需要另加折减系数，例如，在设计阶段应该使用比包括总体使用（设计）系数更为安全的折减系数fA，长期连续使用的允许工作压力可通过式（11)计算：[PFA-f.XAX[PN]
注：PFA|和[PN具有相同的量纲（MPa）。9管材的一般要求
9.1外观
（11)
管材的内外表面应光滑、平整，无裂口、凹陷和其他影响管材性能的表面缺陷。管材不应含有可见杂质，管材端面应切割平整，并与轴线垂直。9.2
不透光性
用于明装的管材不应透光。管材的透光率根据GB/T21300检测并不超过0.2%。管材的几何尺寸
10.1测量
管材尺寸的测量根据GB/T8806进行注：管材长度一般为以下长度的一倍或多倍：6m，10m、12m，其中此长度不包括承口的深度10.2外径和壁厚
管材的公称外径应符合GB/T4217的规定，壁厚应根据表2中的尺寸、公称压力和管材材料等10.2.1免费标准下载网bzxz
级选取。
10.2.2平均外径及偏差和不圆度应符合表3的规定。表3
平均外径d和偏差
平均外径
公称外径d，
允许偏差
不圆度
平均外径
公称外径d
允许偏差
单位为毫米
不圆度
平均外径
公称外径d。
允许偏差
表3（续）
不圆度
CJ/T445-—2014/IS016422.2006单位为毫米
平外径
公称外径d。
注：在PN25的情况下，也可以采用GB/T13295规定的公称直径，管材的壁厚不应低于表2规定的壁厚。10.2.3
带承口的管材
允许偏差
不闻度
弹性密封圈式承口最小承插深度见附录D。在特定情况下，附录D所规定的承插深度对PVC-O管材来说可能是不够的，建议进行系统适用性试验的验证，，附录B中给出了计算承插深度的实例注：弹性密射圈式承口没有规定最小壁厚，承口的需度应和管材的强度相同，管材的强度可根据11.1.2确定、吊然本标准只超盖了由PVC-O制造的管材和接头，对于PVC-O管材可能使用的由其他材料制造的套管来说，承插深度的要求是相对的，当长度限制为6m或更短时，承插深度可能会更小。10.4平切口
与弹性密封圈式管材承口配合使用的平口管材应按图1加工12°a<15\的倒角。0.05d
管材的力学性能
耐静液压性能
11.1.1管材
弹性密封图式承插口
耐静液压性能可根据GB/T18252分析测试数据而导出的环向应力加以验证。应把20℃、
