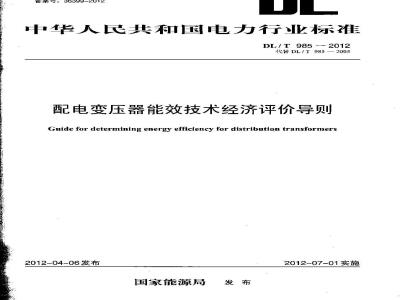

ICS 29.180
备案号：36399-2012
中华人民共和国宝电行化标准
DL/T9852012
代替DL/T985—2005
配电变压器能效技术经济评价导则Guide for determining energy efficiency for distribution transformers2012-04-06发布
国家能源局
2012-07-01实施
1范围·
2规范性引用文件
3术语和符号：
4配电变压器能效技术经济评价方法目
附录A（资料性附录）年最大负载损耗小时数值的计算与取值附录B（资料性附录）现值系数（K.）的取值附录C（资料性附录）
DLTT985—2012
DL/ T 985 - 2012
本标准按照GB/T1.1-2009《标准化工作标准第1部分：标准的结构和编写》的要求编写。本标准实施后代替DL/T985—2005配电变压器能效及经济技术评价导则》。与DL./T985--2005相比，本次修订主要在以下方面有所变化：增了规范性引用文件；
-删去了术语和定义中的变压器高峰负载同时系数R所；-修改了术语和定义中的总拥有费用法定义：修改了综合能效费用的计算公式，区别列出了供电企业和非供电企业的综合能效费用的计算方法；
删去了供电网附加损耗系数L，增加了供电企业平均售电价格：一增加了对现有未满经济使用年限的配电变压器进行更新决策时的设备初始费用的计算方法：-修改了资料性附录A、资料性附录C，并增加了资料性附录B。本标准由中国电力企业联合会提出，本标准出电力行业电力变压器标准化技术委员会归口。本标准起草单位：国际铜业协会（中国）、国网电力科学研究院、国网能源研究院、深圳供电规划设计院有限公司、顺特电气设备有限公司、国电力科学研究院、辽宁省电力公司、古林电力试验研究院、江苏省电力公司、西安交通大学、广东电网公司电力科学研究院、河南电力试验研究院、上海置信电气股份有限公司、宁波甬嘉变压器有限公司、江苏华鹏变压器有限公司、新疆特变电工股份有限公司新疆变压器厂。
本标准主要起草人：张凌宇、徐德生、张淑珍、蒋丽萍、王耀华、蒋浩、刘燕、工金丽、韩筛根、周志强、敖明、吴浩然、尹克宁、徐林峰、韩金华、凌健、包志咀、李超群、孟杰、冯字。本标准首次发布时间为2005年11.月28日，本次修订为第一次修订。本标准在执行过程中的意见或建议反馈至中国电力企业联合会标准化管理中心（北京市白广路二条一号，100761)。
DL/T985—2012
本标推提供了一种用于分析和比较配电变压器能效的技术经济评价方法，目的是为了指导配电变压器用户从经济角度更加直观地了解、评判变压器的节能效益。该方法综合考虑了变压器价格、损耗、负载特点、电价等技术经济指标对变压器经济性的影响，可指导变压器用户全面、正确地认识高效节能变压器的经济性，选择更为经济、合理的配电变压器。本标准参考了部分国际标推，并结合我国现行国家及行业标准，综合分析和考虑我国配电变压器设备应用的实际情况，同时在DL/T 985--2005 的基础上完善相关参数的设定，以方便川J广进行配电变压器能效的选择与经济评价。
本标准配套计算软件“配电变乐器能效技术经济评价”可在中国电力企业联合会标准化管理中心网站（http://dls.cec.org.cn）自行下载，免费使用。1范围
配电变压器能效技术经济评价导则本标准规定了分析比较配电变压器能效的技术经济评价方法。本标准适用于35kV及以下单相和三相的十式和油浸式配电变压器。本标准不适用于牵引变压器、试验变压器、接地变压器及改造的变压器。2规范性引用文件
DL / T 985 - 2012
下列文件对本文件的应用是必不可少的。凡是注日期的引用文件，仪注日期的版本适用于本文件。凡是不注口期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB1094.1电力变压器第1部分：总则（IEC76-1-—1993）GB1094.2电力变压器第2部分：温升（IEC76-2—1993）GB1094.11电力变压器第11部分：→式变压器（M0DIEC60076-11：2004）GB/T2900.15电工术语变压器、互.感器、调压器和电抗器［neqIEC50（421)：1900TEC50（321)：1986]
3术语和符号
3.1术语和定义
GB1094.1和GB/T2900.15中界定的以及下列术语和定义适用于本文件。3.1.1
配电变压器经济使用期economiclifetimeofdistributiontrausformer配电变压器户对所选用配电变压器经济运行年限的预期。注：作技术经济评价分析计算时，一殿采用20年。3.1.2
变压器年带电小时数
aonual operation hours of transformer指变压器一年中接入电网的时间。注：变压器年带电小时数通常取8760h。但也有例外。例如带排灌负载的变压器，这种变压器在一年中有可能部分时间不带电，因此其卖际带电时间小于8760h。3.1.3
变压器负载率Joadingoftransformer指变压器的负载电流与额定电流之比值。3.1.4
年贴现率annualdiscountrate
反映投资者对所欲投资项目的预期收益，或对投资回报的基本期望值。注：该值通常应高于银行的现行贷款利率（至少不低于贷款利率）。年贴现率可根据投资者对投资回报的期望进行取值，包括对未来通货彩胀的综合考虑，也可参照函家发布的行业基准贴现率取值。3.1.5
等效初始费用equivalent first cost将变压器经济使用期各年度损耗费用贴现到变压器投运年份的现值费用之和。一
DL/ T 985 —2012
变压器空载损耗等效初始费用系数equivalent coeficient of first cost of non-load Aoss af transformer变压器每下瓦空载损耗所产牛的等效初始费用值。3.1.7
变压器负载损耗等效初始费用系数equivalentcoefficientaffirst:costof load lossoftransformer变压器每千瓦负载损耗所产生的等效初始费用值。3.1.8
综合能效费用totalowningcost
变压器的初始投资和在其整个经济使用期内损耗费贴现值（即等效初始费用）之总和。3.1.9
综合能效费用法TOCmethod
在使用同类变压器（油浸或于式、单相惑三相、有载调压或无励磁调压）条件下，通过分析计算各可行技术方案的变压器经济使用期的综合能效费用，选择费用最少的方案作为最佳方案的分析方法。3.1.10免费标准下载网bzxz
年负载等效系数equivalent coefficientofannual load将变压器经济使用期各年高峰负载等效到计算基准年的等效系数。注：年高峰负载是高峰时段负裁的平均值。3.1.11
年最大负载利用小时数operatonhoursatannualpeakload指变器·年中输送的电能（kWh）与其年高峰负载（kW）之比。3.1.12
年最大负载损耗小时数loadlosshoursatannualpeakload指变压器负载损耗的作电能损耗量（kWh）与其年高峰负载时发生的负载损耗（kW）之比。3.1.13
负载损耗的温度校正系数te功peraturecorrectionindexofload loss将负载损耗校止到规定参考温度下的系数。3.2符号
变压器年带电小时数
变压器负载率
们贴现率
等效初始费用
变乐器空裁戴损耗等效初始费用系数变压器负载损耗等效初始费用系数综合能效费用
年负载等效系数
年最大负载利用小时数
年最大负载损耗小时数
负载损耗的温度校止系数
4配电变压器能效技术经济评价方法4.1总则
配电变压器能效技术经济评价通过计算配电变压器经济使用期的综合能效费用，对技术上可行的备选方案进行分析与比较，筛选出技术可行、经济最优的方案，即经济使用期综合能效费用最小的配电变2
压器。
4.2基本计算
4.2.1供电企业的配电变压器综合能效费用的计算DL/T985—2012
供电企业管辖的公加配电变儿器经济使加期综合能效费爪包括配电变压器的初始费、空载损耗的等效初始费川、负载损耗的等效初始费和由配电变压器损耗增加的上级中网综合投资。其综合能效费按下式计算；
TOC=CI+A(P +K,IS)+B(P +K,U,S)+C式中：
一设备初始费用，元：
一变压器空载损耗等效初始费用系数，元/kW：B
变压器负载损耗等效初始费用系数，元/kW；Po
一变压器额定空载损耗，kW;
-变压器额定负载损耗，kW;
Ko一--无功经济当量，按变压器在电网中的位置取值，一般35kV配电变压器的取值范围为0.02≤Kg≤0.05，10kV配电变压器的取值范围为0.05≤Ko≤0.l：o
变压器额定空载电流，%：
Uk-—变压器额定知路阻抗，%：S。—变压器额定容量，kVA;
CN一因配电变压器损耗增加的上级电网建设综合投资，元。供电企业配电变压器综合能效费用的计算可参考附录C中的案例1.4.2.2非供电企业的配电变压器综合能效费用的计算非供电企业的配电变压器经济使用期综合能效费用包括配电变压器的初始费用、空载损耗的等效初始费用、负载损耗的等效初始费用，并与非供电企业基本电费的记取方式有关。当按照最大需量计算基本电费时，其综合能效费用按下式计算：TOC=CI +AP +BP
当按照变压器容最计算基本中费时，其综合能效费用按下式计算：TOC = CI +AP +BP +12k.E,S.
式中：
km贴现率为i的连续n年费用现值系数；一企业支付的单位容量电费，即两部制电价中按变压器容量收取的月基本电费，元/kVA；Ea
S。——变压器额定容量，kVA。非供电企业的配电变压器综合能效费用的计算可参考附录C中的案例2。4.3供电企业配电变压器损耗系数的计算4.3.1供电企业配电变压器损耗费用的构成计算供电企业配电变压器的损耗费用，应根据变压器经济使用期供中企业的平均购电成本和其电网的网络扩展年半均增量费用来确定。供电企业平均购电成本是指在变压器经济使用期内，供电企业向发电企业以及输电企业采购电力电量的平均综合购电成本。应根据变压器经济使用期供电企业所在地区的电力市场运行模式、短期及长期购售电合同等情况进行分析预测。中树年平均增量费用指变压器经济使用期供电企业因电网扩展所增加的单位穿量的平均年成本费用，包括新增资产的财务费用、税费，保险费、运行维护费、调试费等。供电企业的电力负载特性、预计的系统最人负载、系统维护、可靠性、现有和未来的电力供需平衡情况等是影响供电企业网络扩展乎3
DL/T 985—2012
均增量费用的主要因素。
当缺乏上述具体的技术经济参数时，可近似使用供电企业平均售电价格算配电变压器损耗费用。4.3.2空载损耗等效初始费用系数的计算空载损耗等效初始费用系数A按下式计算：A-k(E.H, +E)
A=hpEesHpy
式中：
1-[17(1+0)7
-贴现率为1的连续n费用现值系数，其取值可参考附录B；供电企业平均购电成本，元kWh；配电变压器的年带电小时数，通常取8760h：供电网年平均增量费用，元/kw；供电企业平均售电单价：元/kWh：-年贴现率；
配电变压器经济使用期年数。
4.3.3负载损耗等效初始费用系数的计算负载损耗等效初始费门系数B按下式计算：B-(ET+E.)PLh,
B=EtPLk
式中：
年最人负载损耗小时数，，可参考附录A或其他传统计算方法：(4)
变压器的温度校正系数，根据电力变压器标准GB1094.1、GB1094.2和GB/T1094.11：可以认为我国变压器（油浸式和干式）铭牌上所标示的额定负载损耗，短路阻抗均为按照其绝缘耐热等级校正到相应参数温度下的数值，因此温度校止系数可取为1.0；PL
变压器经济使用期的年负载等效系数。由于变压器负载损耗随变压器负载电流呈平方关系变化，所以在B系数的让算公式中 PL 以平方表示，PL的计算公式按下式计算（假设变压器在经济使川期内不需要因负载增长太快而被更换）：PL?
((B(+g)0-p/(1+i)
β2(1+i)-(1+g)2n
(1+t)\ (1+i)-(1+g)
式中：
变压器经济使用期代数：
β—变压器投运仆高峰负载率：g
变压器高峰负载年均增长率（预测值）；一年贴现率。
当g-0（即认为变压器经济使用期内负载不变）时，可简化为下式计算：4
4.3.4由配电变压器损耗引起的上级电网建设综合投资的计算由配电变压器损耗引起的上级电网建设综合投资Cn按下式计算Cn =Col(P +K,1,s)+ β,(Px + K,UrS,)I式中：
Cmo——本企业上级电网建设每千瓦综合投资，元/kW。4.4非供电企业的配电变压器损耗系数计算4.4.1空载损耗等效初始费用系数A的计算\来用按最大需量计算基本电费时，按下式计算：A=k(EH+12E))
当采用按变压器容量计算基本电费时，按下式计算：A=k.EHer
式中：
现值系数，按照式（5）计算；
企业支付的单位电量电费，元/kWh；DL/T 985 —2012
企业支付的单位容量电费，即两部制电价中按最大需量收取的月基本电费，元/kW；E
变器年带电小时数，h。
4.4.2负载损耗等效初始费用系数B的计算当采用按最大需量计算基本电费时，按下式计算：B =(E,t+12E, )PL'k
当采用按变压器容量计算基本电费时，按卜式计算：B = E,TPLA
武中：
一年最人负载损耗小时数，h，其计算可参考附录A或其他传统计算方法：PL一变压器经济使用期的年负载等效系数，按照式（7）计算：一变压器的温度校正系数，通常取1.0。k
4.5已运行但未满经济使用年限配电变压器更新时的经济评价4.5.1更新决策的原则
在对已运行但未满经济使用年限的配电变压器进行更新决策时，应按已运行配电变压器可继续使用年限，计算新配电变压器与已运行配电变压器的综合能效费用（TOC值）。如已运行配电变压器的综合能效费用小，则不应更新；反之，应予更新。具体计算过程可以参考附录C中的案例3。4.5.2更新配电变压器的综合能效费用的计算计算更新配电变压器的综合能效费用时，变压器经济使用年限取已运行配电变压器可继续使用的年限nre
4.5.3已运行配电变压器初始费用的计算已运行配电变压器的初始费用，取已运行配电变压器当前所剩价值，按下列平均年限折旧法计算：CI=
式中：
已运行配电变压器的购置费用，元。Vo
DL/T985 —2012
4.5.4拟更新的新配电变压器初始费用的计算拟更新的新配电变压器初始费用，取新配电变压器在年内所消耗的价值，按下列平均年限折旧法计算：
式中：
新配电变压器的购置费用，元。(15)
附录A
（资料性附录）
年最大负载损耗小时数值的计算与取值A.1年最大负载损耗小时数值的计算DL/ T 985 -2012
值的大小取决于变压器的年最人负载利川小时Tm和年持续负载曲线的形状。年持续负裁曲线β=f()的一般形状如图A.1所示。t
β一变压器的负载率：β一变压器年最大负载率，即高峰负载率；β一受压器年低谷负裁率；8一变压器年平均负载率：Tx一年最大负载利用小时数，h图A.1变压器年持续负载曲线
变压器年最大负载损耗小时数T值按下式计算：raopdr
各种不同性质负载的β=f()曲线形状各异，为简化计算，可用如图A.2所示的三段式曲线近似表达变压器的年持续负载曲线。
8m一变压器平荷时段负载率；T一高峰负载持续时间，h；m一平荷负载持续时间，h；T—低谷负裁持续时间，h图A.2以三段式近似表达的变压器年持续负载曲线7
DL/T985-2012
设定：
T =T. -T=H/3
在为给定数值的条件下，三段式年持续负载曲线的具体蚕数由年最大负载利用小时数Tmx及低谷负载率与高峰负载率的比值L（简称谷峰比）所确定：L-E
当Hgx取8760h，采用三段式年持续负载曲线时值与Tmx、L的关系列丁表A.1中。表A.1采用三段式年负载曲线时不同TmarL值对应的值L
注：当Tm和L值为表列相邻行（）的中间值时，可用插入法求取的近似值。2+L
载曲线，如图A.3所示。
H，时，三段式曲线不适用，可采用二段式曲线近似表达年持续负3
图A.3以两段式近似表达变压器年持续负载曲线当Hp，取8760h，采用两段式负载曲线时值与TmxL的关系列于表A.2中。注：在实际应用中，可先按表A.1取z值，如无法取值，再按表A.2取值。8
