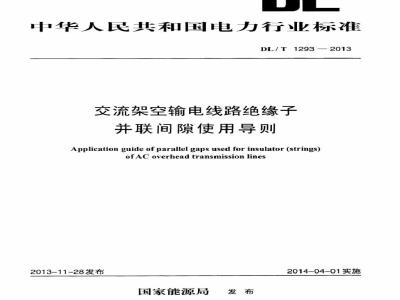

标准图片预览
标准内容
ICS29.080.10
备案号：42653-2014
中华人民共和国电力行业标准
DL/T1293—2013
交流架空输电线路绝缘子
并联间隙使用导则
Application guide of parallel gaps used for insulator (strings)ofAC overhead transmission lines2013-11-28发布
国家能源局
2014-04-01实施
规范性引用文件
术语和定义·
型号命名
使用方法·
技术要求
试验方法
试验项
包装和运输·
10安装
运行维护
附录A（资料附录）
附录B（资料性附求）
交流架牢输电线路绝缘子并联间防需保扩的原理DL/T1293-2013
110kV、220kV及500kV架牢线路绝缘子（）并联间鼠尺寸及典型外形.·7DL./T1293—2013
本标准按照GB/T1.1—2009进行编制前言
请注意本标准的某些内容可能涉及专利。本标准的发布机构不承担识别这些专利的任本标准山中国电力企业联合会提出。本标准山电力行业过电压与绝缘配合标准化技术委员会财口。本标准负贞起草单位：中国电力科学研究院、国家电网公司本标准参加起草单位：国网新江省电力公司、国网福建省电力有限公司、国网湖北省电力公司、国网北京市电力公司、国网福建省电力有限公司电力科学研究院、国网北京市电力公司北京电力科学研究院：华北电力科学研究院有限货任公司、国网浙江省电力公司电力科学研究院，国网湖北省电力公司电力试验研究院、国网江苏省电力公司电力科学研究院。本标准主要起草人：葛栋、昌军、工剑、张举霞、个国富、高克利、焦飞、股禹、龚坚刚、吴虹、马建国、谭磊、黄海鲲、叶宽、李雨、金祖山、姚尧、周志成、苏宁、张搏宇，本标准在执行过程中的意见或建议反馈至中国电力企业联合会标准化管理中心（北京市自广路条-，1007610。
DL/T12932013
架空输电线路绝缘了并联间隙（以下简称并联问隙）防雷的核心思想是在雷击跳闸率允许范围内，采用间隙装置与绝缘子（串）并联，雷电在间隙处闪络，疏导工频电弧，保护绝缘子免于电弧灼烧，提高重合闸成功率。本标准针对绝缘子并联间隙性能，制订了相关技术条件、试验方法、安装和运行维护。已运行输电线路绝缘子（申）上安装绝缘子并联间隙，为降低并联间隙对输电线路雷击跳闸率的影响，可在安装并联间隙的同时在绝缘子（串）上增加绝缘了，同时考患塔头空气间隙及交叉跨越距离是否满足相关标准的要求。m
1范围
DL/T1293-2013
交流架空输电线路绝缘子并联间隙使用导则本标准规定了绝缘子并联问隙技术条件、试验方法、安装和运行维护的要求本标准适用于110kV、220kV和500kV交流架空输电线路绝缘子并联间隙的使用。2规范性引用文件
下列文件对于本文件的应用足必不可少的。凡是注山期的引用文件，仅注日期的版本适用于本文件。凡足不注口期的引用文件，其最新版本（包括所有的修改单）适用于本文件GB/T2317.2电力金具试验方法第2部分：电举和无线电十扰试验GB/T2900.1
GB/T2900.8
电工术语基本术语
电术语绝缘了
GB/T2900.19
GB/T2900.50
GB/T2900.51
电工术语高电压试验技术和绝缘配合电工术语
发电、输电及配电通用术话
电工术语架宋线路
GB/T11022-2011高压开关设备利制设备标准的其用技术要求GB/T16927.1
高压试验技术，第！部分：-般定义及试验要求DL门683—2010电力金具产品型号命名方法DL/T812标称电高」1000V架线路绝缘了中下频电弧试验方法绝缘广金属附件热镀锌层通用技术条件JB/T8177
3术语和定义
GB/T2900.1、GB/T2900.8、GB/T2900.19、GB/T2900.50和GB/T2900.51界定的以及下列术语和定义适用于本标准。
绝缘子（串）井联间隙parallelgapforinsulatorstrings和绝缘子（串）并联的防宙并联间隙装置，-般山高压侧及接地侧并联间隙电极和连接金具组成。通常并联间隙的距离小于绝缘了（串）的长度。具有提供甫击内络路径、转移疏导工频电弧、改善工频电场三种功能。
并联间隙电极electrodesofparallelgaps组成绝缘子并联间隙的对金属电极，安装在绝缘子（串）高压侧及接地侧，防止工频电弧灼烧绝缘子。
4型号命名
参照DL/T683一2010和均压环型号命名原则对并联间隙电极进行型号命名。型号中各数字和字母代表的意义如下所小：
复合绝缘子用并联问隙电极型号命名如图1所示1
DL/T1293—2013
并顾间膜电极的安装位置，S表小主、安装」绝像了接地树，X表小下，安装十绝缘子高压制环外轻单位mm）。环型开联固隐电极则不标注、适用于的绝缘子串类型和持式，C为直线串，N为南张。D为中联，S为效联，电极均适用的可不标注，电址等级（单位V）
电极形状。Y为环型，H为端留角型，Q为端诺球型，P为瑞舒球拍型，
示复合绝缘了
表示防护金具。
图1复合绝缘子用井联间隙电极的型号瓷（玻璃）绝缘了串用并联间隙电极型号俞名如图2所示。FY
并联问电极的安装位置，S表示上，安装于绝缘子接地侧，X表小下、安装于绝缘厂高压侧
适用于的绝缘于串类型相总托方式，C为直线串，N为耐张申，D为单联、S为双联，电极均适用的可不标证。电压等级（单位kV）
电极影状。Y为环型，H为端密角，Q为端部球型。P为端部球拍型
表示弧
表示防护金具
图2瓷（玻璃）绝缘子串用井联间隙电极的型号5使用方法
5.1直线塔悬垂绝缘子（串）用并联间隙直线塔悬垂绝缘子（串）用并联间隙的电极端部宜顺养导线放置，参见附录A图A.1。5.2耐张绝缘子（串）用并联间隙耐张绝缘子（串）仪在绝缘了（串）向上的一侧安装并联间隙电极，参见附录B图B.4和图B.5。5.3改造线路的校核
改造线路安装绝缘子并联间隙时，若增加原线路的绝缘，需校核塔头空气间隙及交义跨越距离的要求
5.4环型并联间隙电极
环型并联间隙电极可代替均压环，电极环径应符合均压环的要求。5.5并联间隙的使用范围和选用原则中雷区及以上地区或地闪密度较高的地区，可采取安装并联问隙的措施来保护绝缘子，以降低线路运维工作量，并联间隙尺寸可参照附录B确定。500kV核心骨干网架、500kV战略性输电通道和110kV及以上电压等级重要负荷供电线路安装并联间隙不应降低绝缘水平。同塔双回线路，可选择需害风险较高的-回进行安装。500kV同塔双回耐张塔不宜安装并联间隙，110kV、220kV同塔双回耐张塔宜仪在上柑安装。
6技术要求
6.1并联间隙电极材料、尺寸
DL/T1293—2013
绝缘子并联问隙电极应采用耐灼烧的材料制造：考您到户外防腐的需要，宜采用热镀锌钢等材料，镀锌质量应符合JB/T8177的规定。绝缘子并联间隙电极的尺寸应符合设计图样的要求。6.2并联间隙距离检查要求
应校验每组绝缘子并联间隙的距离尺小，以保证并联间隙放电电压的性能6.3并联间隙电极的可见电晕和无线电干扰性能要求并联间隙电极的可见电量和无线电干扰性能应符合GB/T2317.2的要求。6.4放电电压性能要求
应对绝缘子并联间隙进行雷电冲击50%放电电压和工频耐受电压试验确定并联间隙距离，其数值应与线路绝缘水平相配合，以保证并联间隙在雷电过电压下先于绝缘了放电，而在工频及操作过电压（不包括请振过电压）下不放电。6.5雷电冲击伏秒特性
并联间隙雷电冲击（波头时间在2us～1Ous）伏秒特性比被保扩绝缘子（串）的雷电冲击伏秒特性至少低10%。
6.6工频电弧燃弧特性
并联问隙应能保证工频续流形成的电弧离开绝缘子、沿着并联间隙电极向外发展转移到并联间隙电极的端部上，从而保护绝缘子（串）不被电弧灼烧损伤。工频电弧燃孤特性试验是验证并联间隙是否能使工频续流形成的电弧离开绝缘了、沿者并联间电极向外发展，从而保护绝缘子（申）。短路试验电流般为20kA（有效值），持续时间不低于100ms，试验次数为2次：或出用户和制造单位确定试验电流、持续时间和试验次数。6.7短路电流通流能力
绝缘了并联间隙电极与绝缘子连接处、并联间隙电极焊接处需满足短路电流通流能力，般试验电流宜为20kA（有效值），持续时间为0.2s：对于短路电流大的电力系统，试验电流宜为40kA（有效值），持续时间为0.2s：或出用户确定短路电流和持续时间。7试验方法
7.1镀锌层试验
试验应按JB/T8177的试验方法进行。以保证并联问隙电极和连接金具所用材料和协议要求规定的相致。通常由用户检查供方所购材料的规格、含格证及其他与材料质量有关文件。7.2并联间隙距离测量
测量并联间隙的距离尺寸，其值应符合设计规定。7.3可见电晕和无线电干扰试验
试验应按GB/T2317.2的试验方法进行。7.4放电电压试验
试品为绝缘子和并联间隙，雷电冲击50%放电电压试验方法和工频耐受电压试验方法应符合GB/T16927.1的规定。
7.5雷电冲击伏秒特性试验
试品为绝缘子和并联间隙，试验方法应符合GB/T16927.1的规定7.6工频电弧燃弧试验
试品布置、试验电流、电源电路和返回电路条件、起弧和环境应按DLT812进行。结合试验后电弧在绝缘子、并联间隙电极以及模拟导线、连接金具等上面残留的狼迹，进行结果评价。试验后，试3
DL/T1293-2013
品不应有明显的烧蚀（电极端部除外）、变形。电弧的运动过程可通过高速摄像机拍摄7.7短路电流试验
试品为绝缘了子并联间隙，进行金属性短路电流试验。试验布置可参照GB/T11022-2011的短时耐受电流试验。试验后，试品不应损环。试验项目
型式试验
新产品试制定型时，应按表！进行全部型式试验。如果试品全部符合要求，则该种产品为合格。表1绝缘子并联间隙型式试验项目序号
试验名称
外观及尺寸检查
热镀锌锌层检香
维表检
可见电景和无线电于扰试验
放电电压试验
雷电冲击伏秒特性试验
工频电频燃频试验
新路电流试验
试验依据
试验方法
试品及数量
电极和连接金具3套
电极和连接金具3套
绝缘子及升联间降3组
电极和连接金具3套
绝缘了及并联间隙3组
绝缘子及并联间原3组
绝缘子及开联间原3组
电梭和连接金具3套
出厂试验
出厂试验应按批次以一定比例抽取样品，试验项目见表2。如果试件全部符合要求，则该批产品为合格。如果有一件不合格允许在同批样品中加倍抽样对该项进行复检，若仍不符合要求，则判该批产品为不合格。两件或者更多的试件不能通过同项试验，则该批产品为不合格绝缘子并联间隙抽样试验项目
试验名称
外观及尺习检食
热镀锌锌层检食
甄装检配
短路电流试验
试验依据
试验方法
试品及数量
每兴电极和连接金具
电极和连接金具3套
绝缘子及片联间除3组
电极和连接金具3套
验收试验
产品挂网安装前，应对同-批次以一定比例抽取样品检查。试验项日见表3。如果试件全部符合要则该批产品为合格：如果有件不合格，充允许在同批样品中加倍抽样对该项进行复检，着仍不符求：
合要求，则判该批产品为不合格。两件或者史多的试件不能通过同项试验，则该批产品为不合格。表3绝缘子并联间隙验收试验项目序号
试验名称
外观及尺小检查
热镀锌锋层格查
组装检食
试验依据
试验方法
钛品及数量
电极和连接金具3套
电极和连接金具3套
绝缘子及并联间隙3组
9包装和运输
DL/T12932013
产晶各部件的包装设计应便于装卸、运输，运输应充分考虑运输途中可能受到的冲撞等因素。10安装
10.1外观检查及预组装
安装前应进行外观检查。为避免返工并正确安装，在登塔前可进行预组装，提前检查电极和各类金具连接是否存在问题，并参照组装图纸确定各部件的安装位置。10.2间隙距离测量
绝缘了并联间隙安装后，应测量间隙的实际距离确认满足要求，并记录。10.3安装注意事项
安装时应可靠固定螺栓，确保并联间隙电极和连接金具可靠连接，11运行维护
11.1建档
运行单位应建立绝缘了并联间隙档案。11.2运行巡查注意事项
巡检的主要内容：绝缘子并联问隙电极是否有烧蚀痕迹，并联间隙是否有异常。11.3维护
巡检时若绝缘子并联间隙电极有烧蚀痕迹，则判断为并联间隙闪络，观察绝缘子是否有闪络痕迹，宜拍照记录。
巡检时发现并联间障电极端部因多次烧灼使得间隙距离增加超过5cm时，记录在案，等线路定期检修时予以更换。
DL/T12932013
附录A
（资料性附录）
交流架空输电线路绝缘子并联间隙防雷保护的原理绝缘厂并联间隙的防雷保扩原理为：在绝缘子（串）两端并联对金属电极（文称招弧角），构成保护并联间隙，通常并联问隙距离小于绝缘子（串）的长度。架空输电线路遭雷击时，因并联间隙的雷电冲击放电电压低于绝缘子（申）的放电电压，并联间隙首先放电。接续的工频电弧在电动力和热应力作用下，通过并联间隙所形成的放电通道，引至并联间隙电极端部，弧根固定在并联间隙电极端部，从而保护绝缘子免于电弧灼烧并联间隙防雷保护装置应具备提供雷击闪络路径、转移疏导工频电弧、改善工频电场三种功能这与组成并联间隙的电极的形状和尺寸有很大的关系。图A.1给出了并联间隙防雷保护装置外形结构示意图，110kV～500kV线路绝缘子并联问隙尺寸及典型外形见附录B。Xc、Xp是上下电极端部到绝缘了（串）中心线的距离。Z.为绝缘子（串）的长度，Z为并联间隙的最短距离，因为2小于Z，在架空线路遭受雷击时，并联间隙在最短距离处首先被击穿，即并联间隙的雷电冲击放电电压由Z决定。Z-Zo-(Yc+Yp)。Yc、Yp即是上下并联间隙电极分别短接绝缘子（串）的高度。Xe
图A.1110kV架空线路绝缘子井联间際防雷保护装置外形结构（I形串）6
附录B
（资料性附录）
110kV、220kV及500kV架空线路绝缘子（串）并联间隙尺寸及典型外形
DL/T1293--2013
B.1附录B所介绍的绝缘子（串）并联间隙的尺寸及典型外形在我国架空输电线路上已有运行经验，具备现场应用条件。
B.2110kV、220kV和500kV绝缘子（串）并联间隙推荐尺寸见表B.1。表B.1
绝缘子（串）
500kV悬垂串单联（间
隙短接3片绝缘子）环
型并联间照电极
500kV耐张串（间隙短Www.bzxZ.net
接3片绝缘子）开口环
型或开口球拍型
500kV悬乘串环型并联
间隙电极短接450mm
220kV悬垂串（间隙短
接2片绝缘子）
220kV耐张串（闻隙短
接2片绝缘子）
155×32
155×28
155×26
155x23
155×32
155×28
155×26
155×23
146×17
146×16
146×15
146×14
146×13
146×17
146×16
146×15
146×14
146×13
220kV和500kV绝缘子（串）
并联间隙电极推荐几何尺寸列表Z
155×29
155×25
155×23
155×20
155×29
155×25
155×23
155×20
146x15
146×14
146x13
146×12
146×11
146×15
146×14
146×13
146×12
146×11
300/354
300/354
300/354
300/354
300/355
300/355
DL/T1293—2013
绝缘子（串》
110kV慧重串（间原短
接1.5片绝缘厂）
110kV越垂申
（同限短接1片绝缘子）
110kV耐张串（闻隙短
接1.5片绝缘了）
110kV耐张串（闻陈短
接1片绝缘子）
146×10
146×9
146×8
146×7
146×10
146×9
146×8
146×7
146×6
表B.1（续）
参见图A.1.Xc、Xp在350mm～600mm之间，为了避免因装设并联间隙而导致线路跳闸率的大幅度增加，ZIZo不应小于75%Yc、Yp应根据绝缘子（串）的实际片数以及预期的雷电跳闸指标，经过核算确定。Yc、Yp尺寸从0mm开始，每增加73mm（绝缘了高度的-半）。为1档。对于其他串长的
志垂串、耐张串以及复合绝缘于可参照Z/2.为0.8～0.9范围设计并联间隙。B.3110kV悬垂绝缘了（串）用并联间隙典型外形。B.3.1110kV架空线路瓷（玻璃）绝缘子芯垂中用并联间隙见图B.1。图B.1110kV架空线路瓷（玻璃）绝缘子串用并联间隙B.3.2110kV悬垂复合绝缘子用并联间隙见图B.2和图B.3。8
